前言
随着智能手机SoC功耗的持续增加，高负载游戏场景下的设备发热问题愈发显著，致使手机散热背夹逐渐成为手游爱好者的标配外设。
然而，传统形态散热器多存在体积较大及热风直吹手部等结构痛点。
为此，一加创新性地推出了一加磁吸冰冰卡散热器。
该产品在形态上进行了重构，摒弃了常规的圆柱体设计，采用一加独创的超薄卡片式结构，宣告磁吸风冷散热器进入超薄新时代，重新定义了该类产品的结构形态。
其内部搭载TEC半导体制冷片以实现强力降温，同时巧妙构建了上方进风、侧方吹出的弧形展开风道，有效规避了热风直吹握持区域的体验短板。
在兼容性与生态互联方面，该散热器依托OPPO Mag以及苹果MagSafe磁吸生态，可跨平台轻松适配苹果与安卓双阵营机型。
相关阅读：
此外，产品还深度适配ColorOS生态，支持通过蓝牙连接开启手机端的X模式控制，保障设备在超频状态下稳定运行，实现不发烫、不卡顿的畅快游戏体验。
下面，充电头网就带来一加这款磁吸冰冰卡散热器的详细拆解，一起来看看内部的设计与用料。
一加磁吸冰冰卡散热器外观

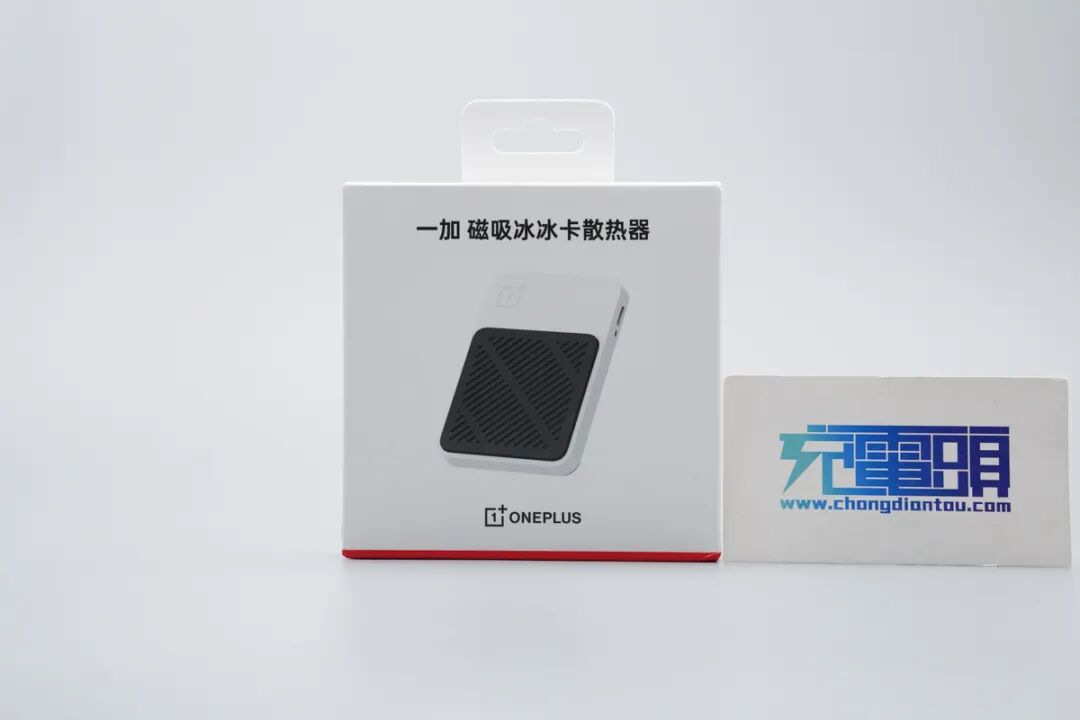

包装盒正面采用白底设计，印有产品名称一加 磁吸冰冰卡散热器及产品外观图，左下角印有一加ONEPLUS品牌Logo。
包装盒背面罗列了产品的核心卖点：全新形态超高颜值、超薄超轻无感使用、弧形风道热风不吹手、性能模式超级散热、静音模式视频直播、支持手机打开X模式。同时背面还印有产品参数。

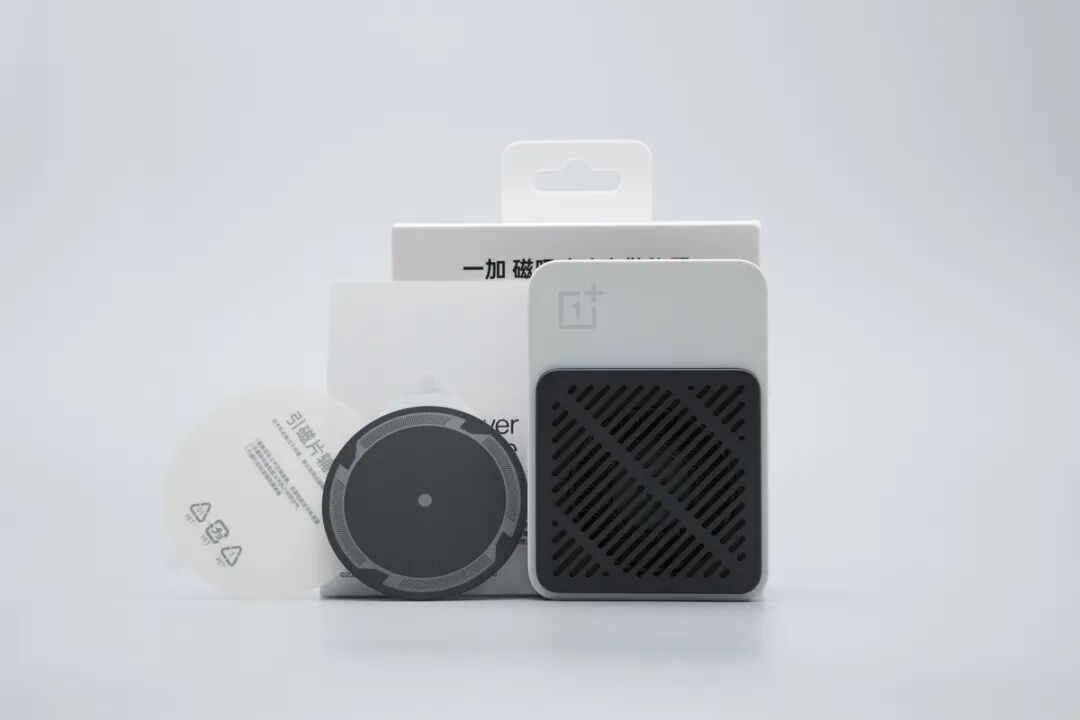

取出包装内所有物品，包含散热器本体、引磁片、引磁片辅助膜以及使用说明书。
产品在设计之初便考虑到了不支持磁吸的机型，通过附赠引磁片可以兼容更多手机。

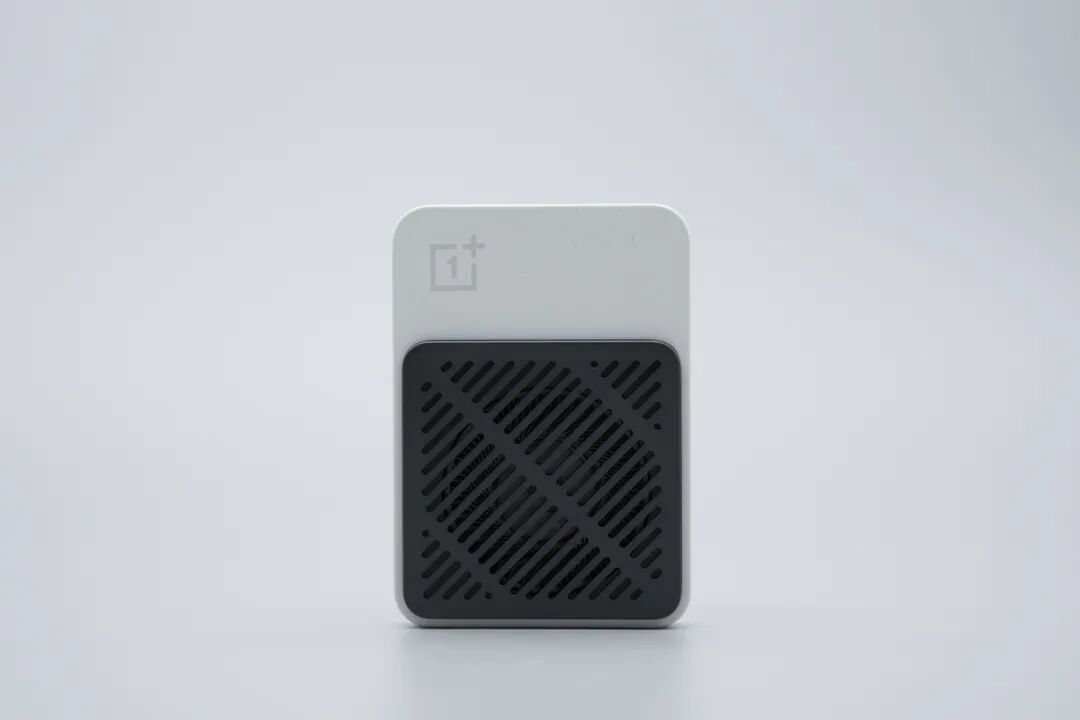

一加磁吸冰冰卡散热器正面一览，采用独特的卡片式超薄设计，暗星白配色，上半部为平整面板，下半部为带有斜纹的深灰色进风栅格。
散热器正面视觉效果出众，四个边角采用圆弧过渡处理，视觉效果锐利不拖沓。
进风口深灰色栅格特写，内部隐约可见黑色的离心风扇结构。

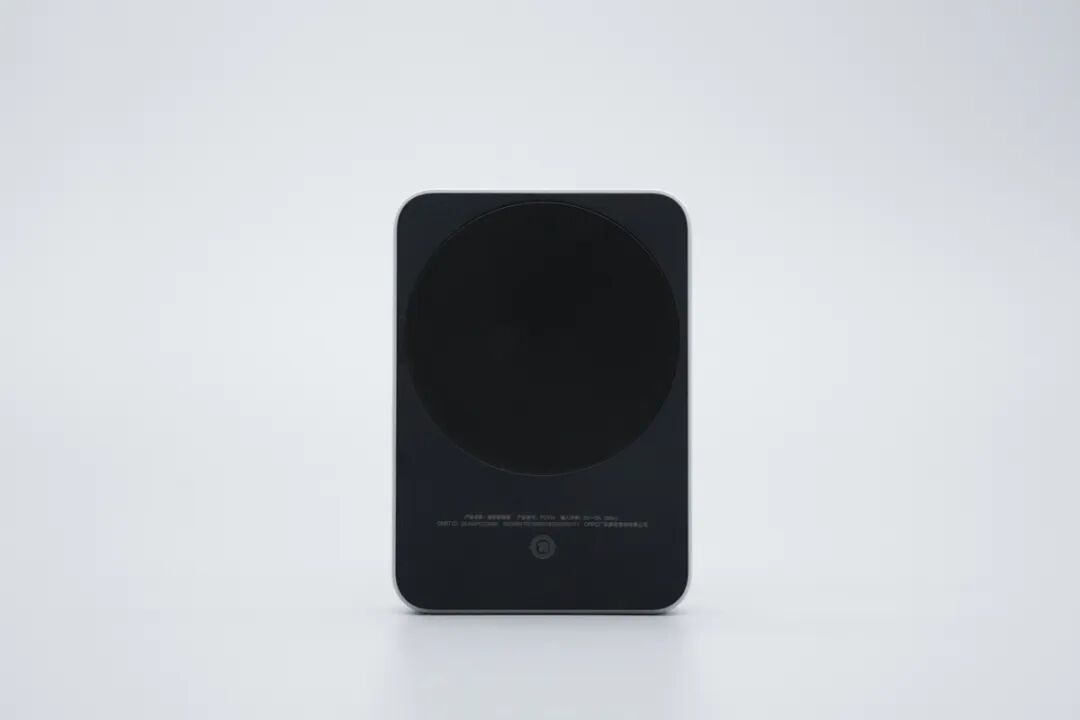

背面制冷面附有大面积的黑色导热硅垫，确保迅速带走手机热量。同时表面平整亲肤，且不会划伤手机以及手机壳表面。

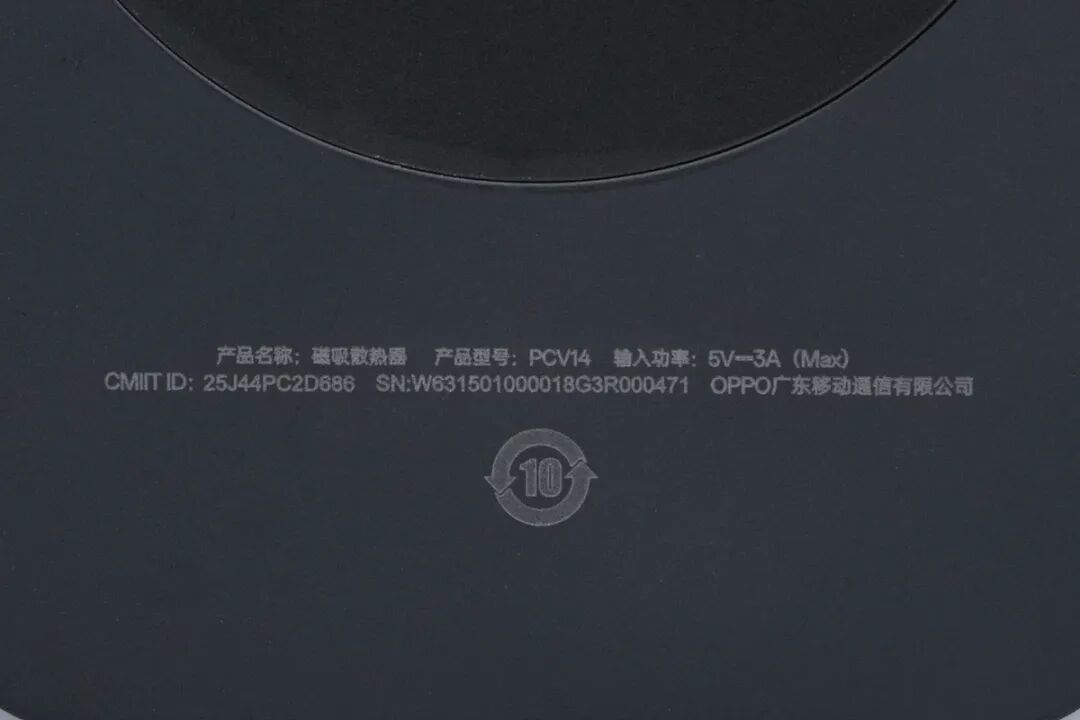

背面下方印有详细参数：
产品名称：一姐 磁吸冰冰卡散热器
颜色：暗星白
型号：PCV14
最大输入功率：5V3A
制造商：OPPO广东移动通信有限公司

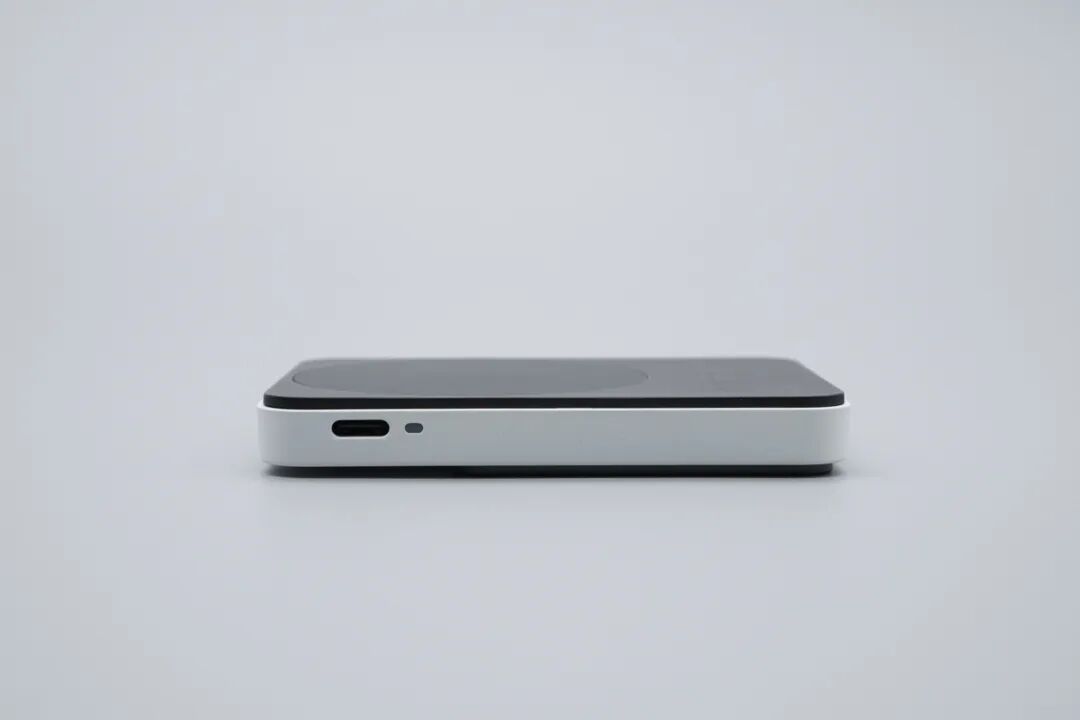

散热器侧边配置了一个USB-C供电接口以及一颗LED状态指示灯。

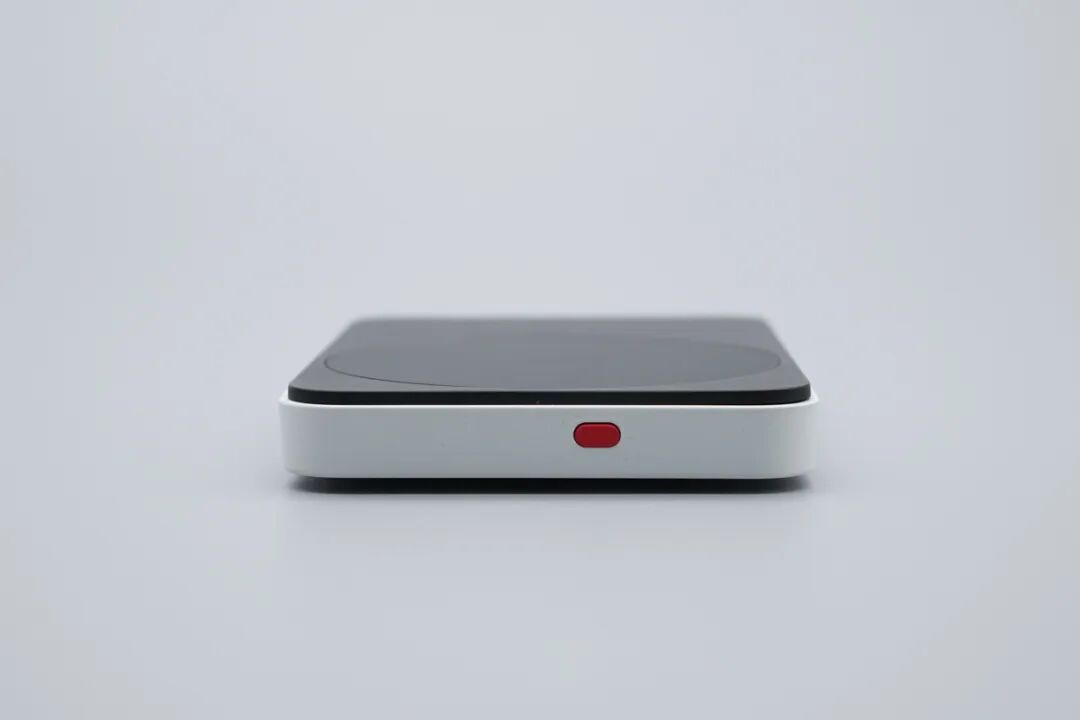

另一侧设有一颗醒目的红色实体按键，用于功能控制，红白撞色设计增加了一丝活力。

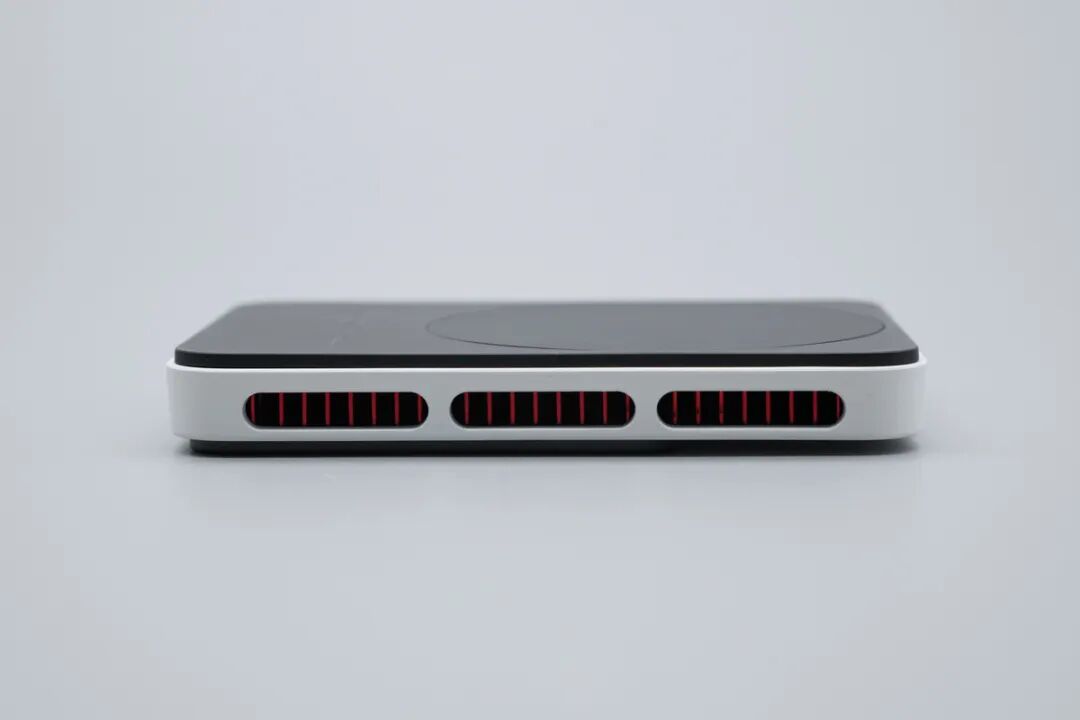

机身一侧设有三个横向长条形出风口，内部透出红色的金属散热鳍片，以便热量快速散发。

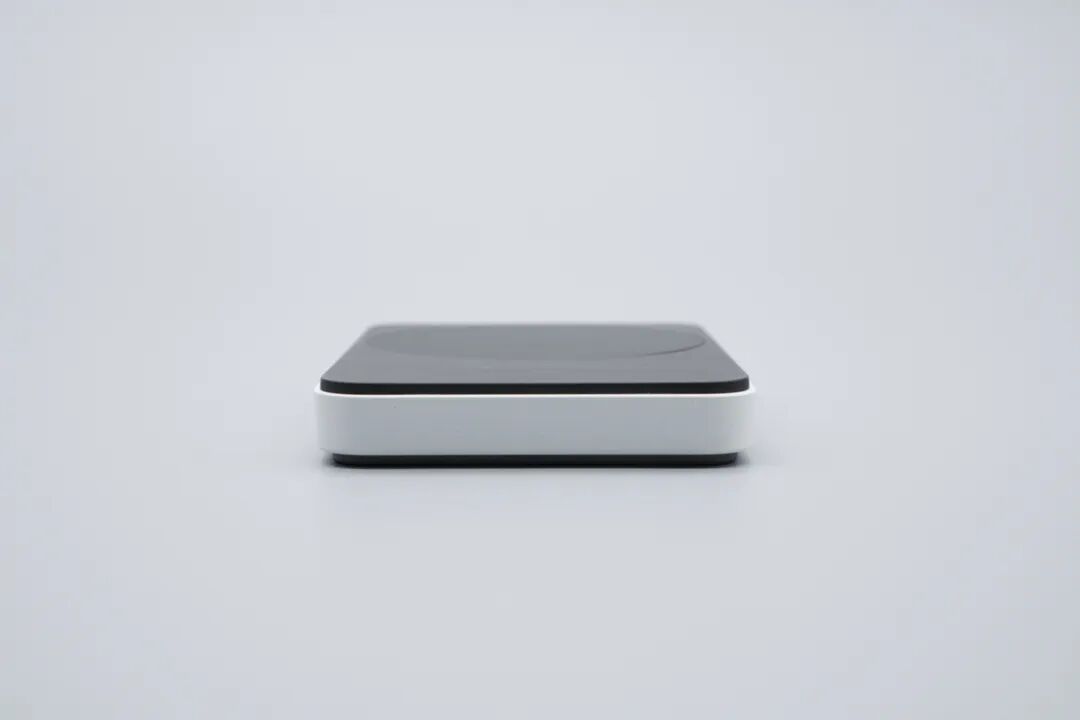

底部侧边则为一体设计，没有开孔，确保热风不会吹手。
产品功率测试
接下来连接充电器进行功率测试，产品提供静音模式和游戏模式两档切换。

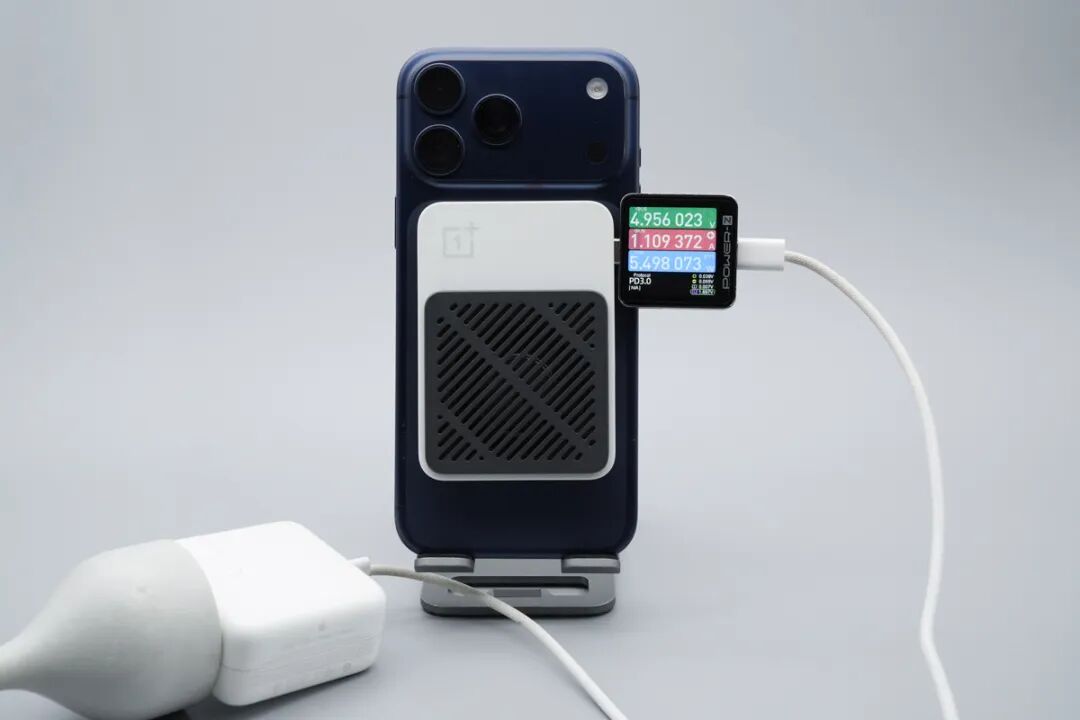

在静音模式下，使用POWER-Z KM003C测得输入电压为4.95V，电流1.11A，输入功率约为5.5W。
相关阅读：
在游戏模式下，测得电压为4.83V，电流提升至1.72A，输入功率达到约8.3W。
使用场景展示

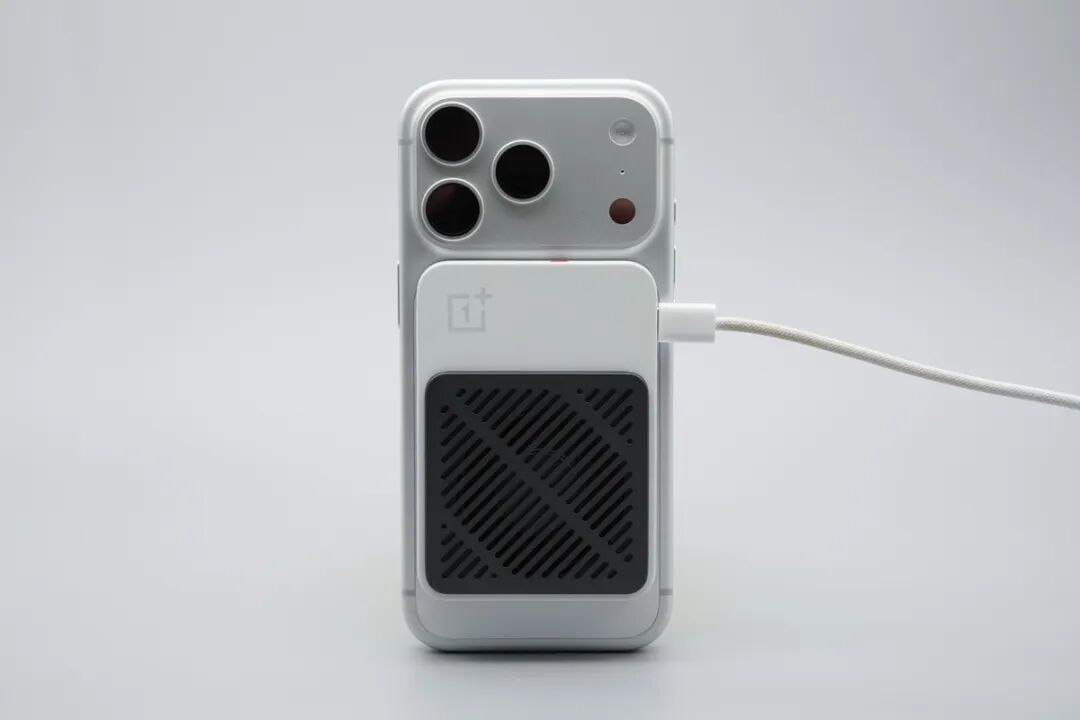

将散热器通过磁吸附于iPhone 17 Pro手机背部，侧出线的设计有效避开了双手的握持区域，日常恒竖屏游戏都不会挡手。

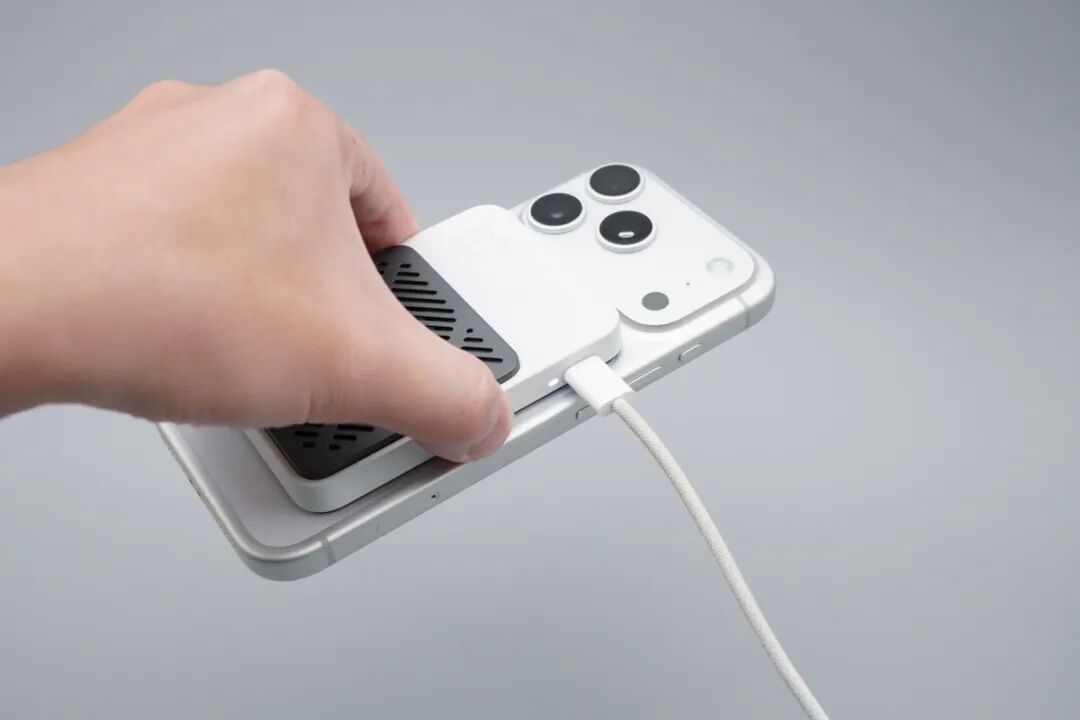

握住散热器提起整台手机，可见磁吸力非常强劲，使用时无需担心中途掉落风险。

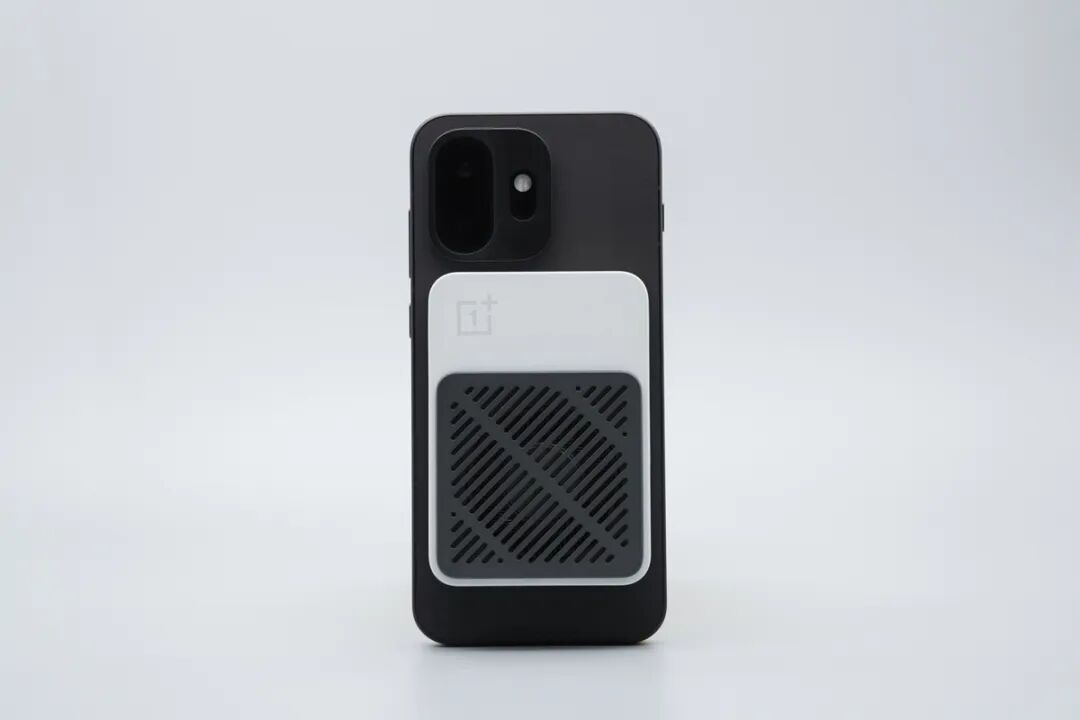

另外，产品也可搭配OPPO Mag生态磁吸手机壳，获得与iPhone相近的使用体验。
该产品也可以选择搭配引磁片使用，不支持磁吸生态的手机同样兼容。

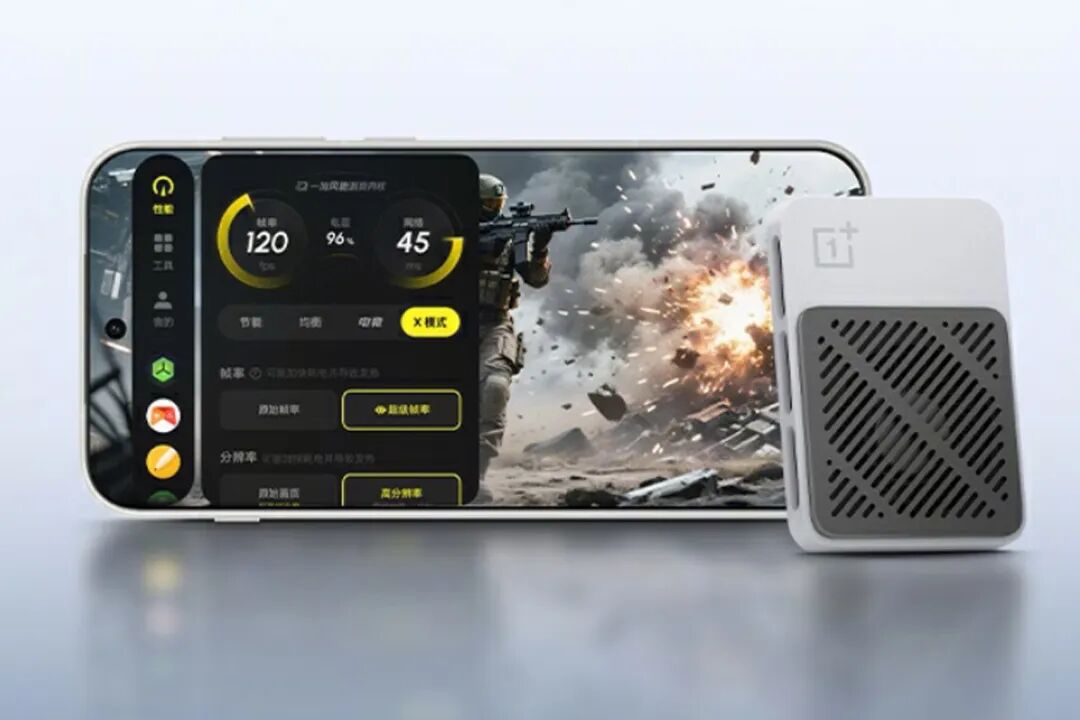

产品支持ColorOS X模式控制，与OPPO手机蓝牙连接后，手机可实现超频运行，游玩体验更丝滑。

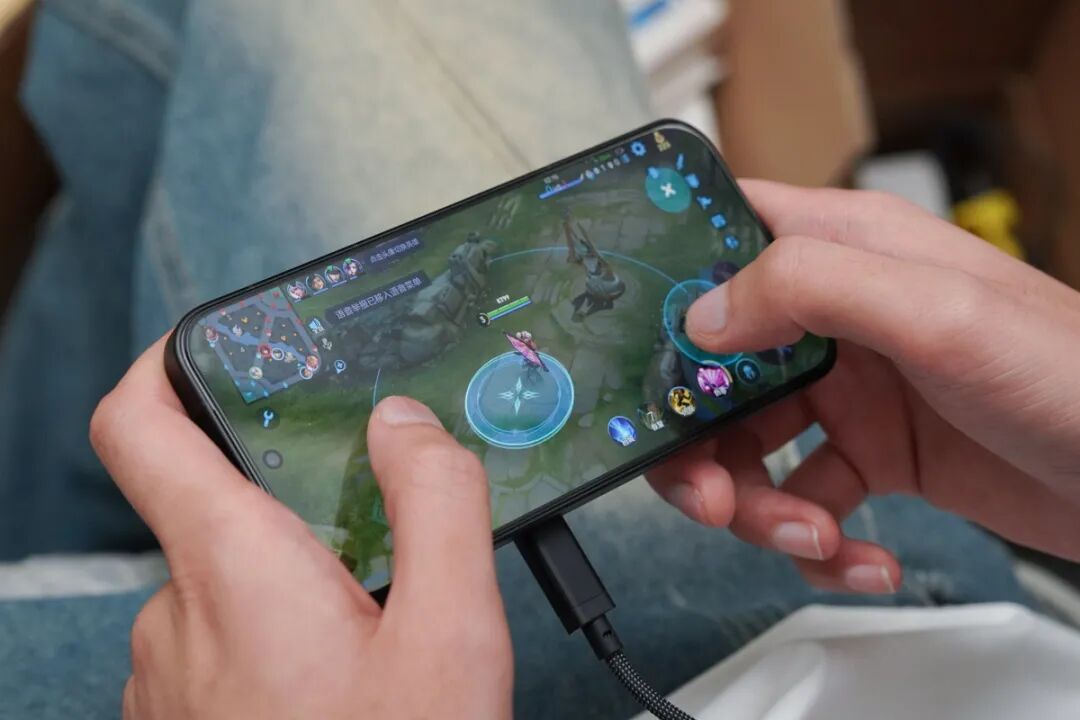

实际横握游戏体验，横向玩游戏时，产品的轻薄设计可以大幅降低对游戏手感的影响，同时热风直接从顶部向上排出，完全不会吹到双手，解决了传统散热器吹手的痛点。
使用时充电线从下侧引出，不挡手。
产品尺寸

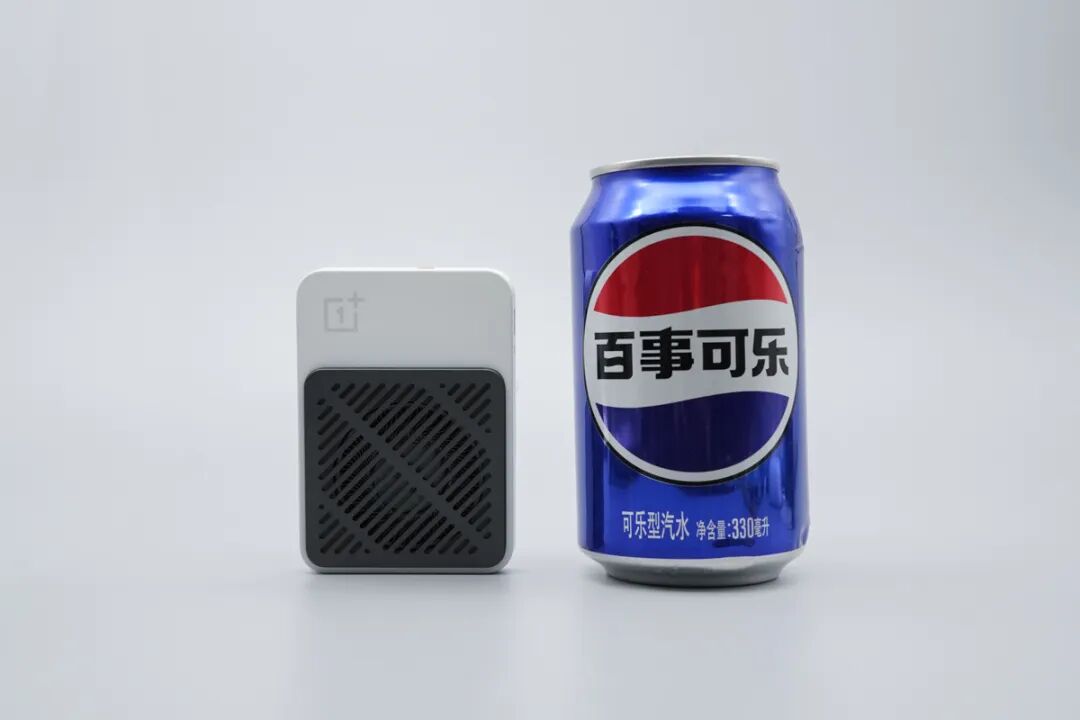

将其与一罐330ml的可乐进行大小直观对比，可见体型十分小巧。

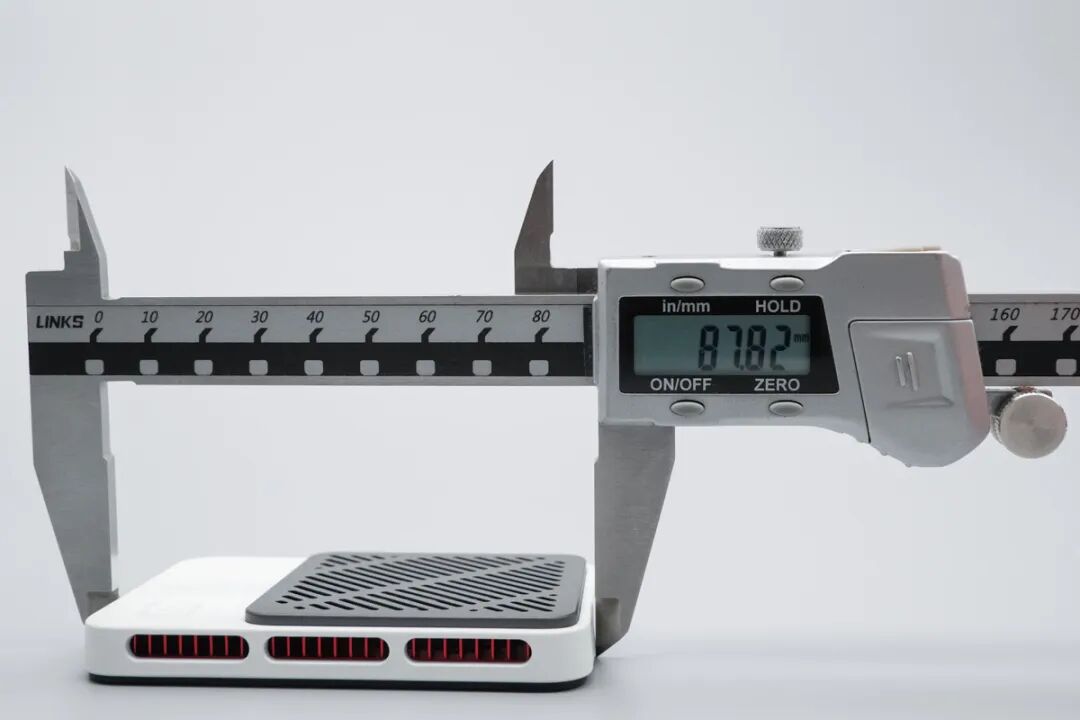

使用游标卡尺测得散热器机身长度约为87.82mm。

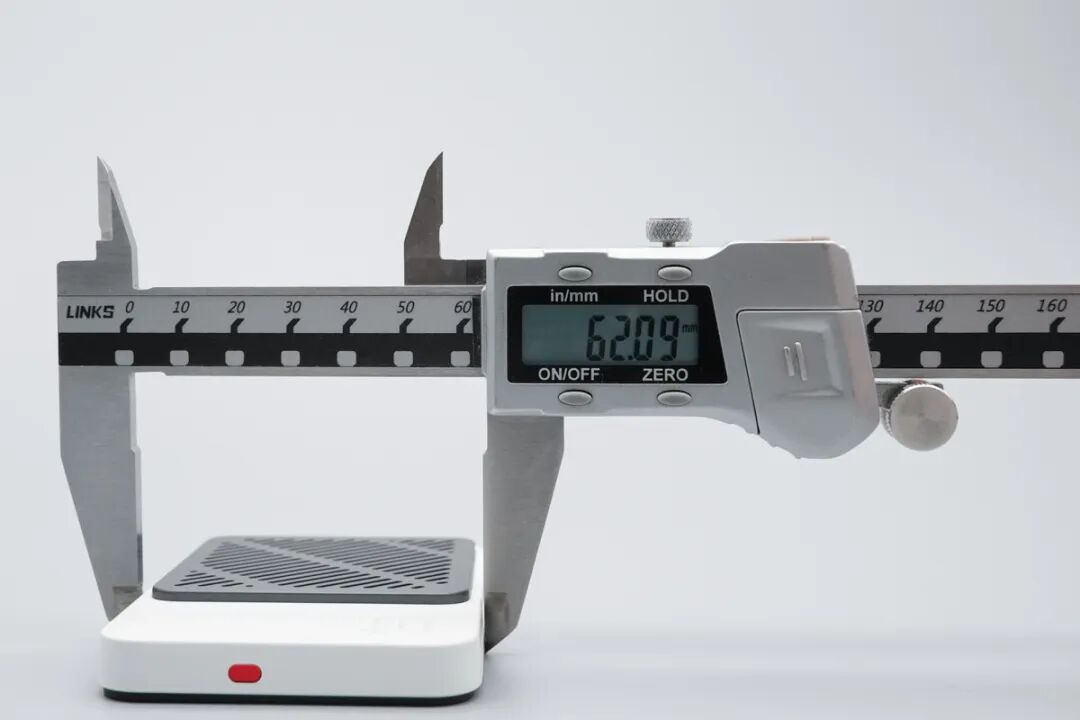

机身宽度约为62.09mm。

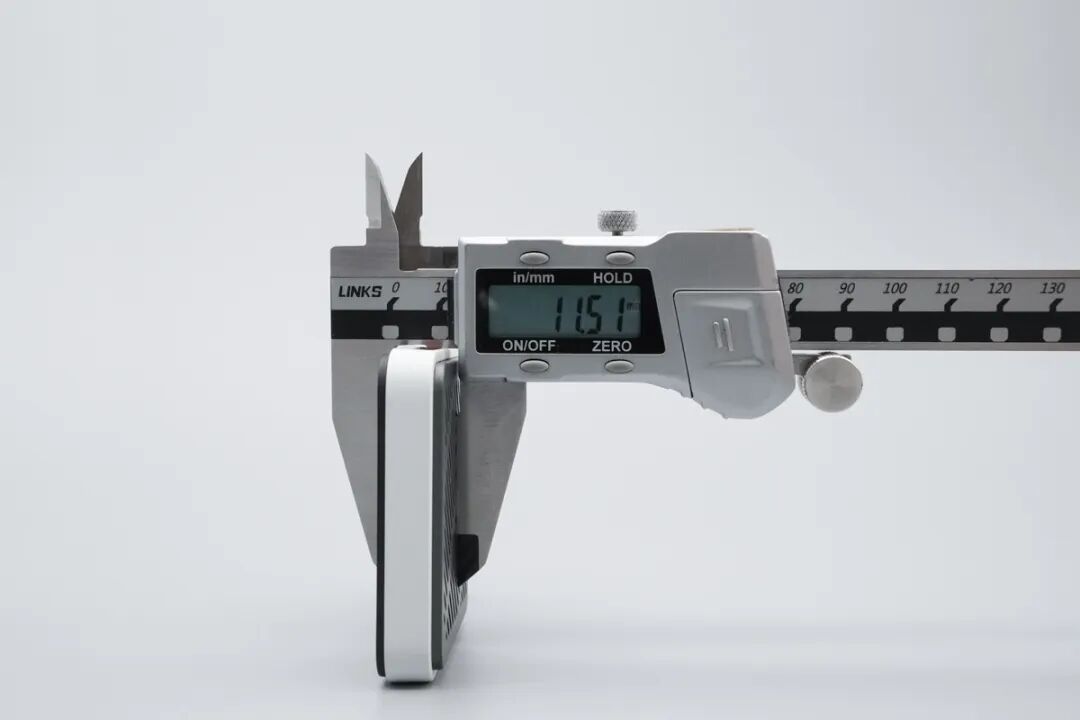

机身厚度仅约为11.51mm，符合其冰冰卡的轻薄定位。
实测产品重量为71.5g，轻盈无负担。

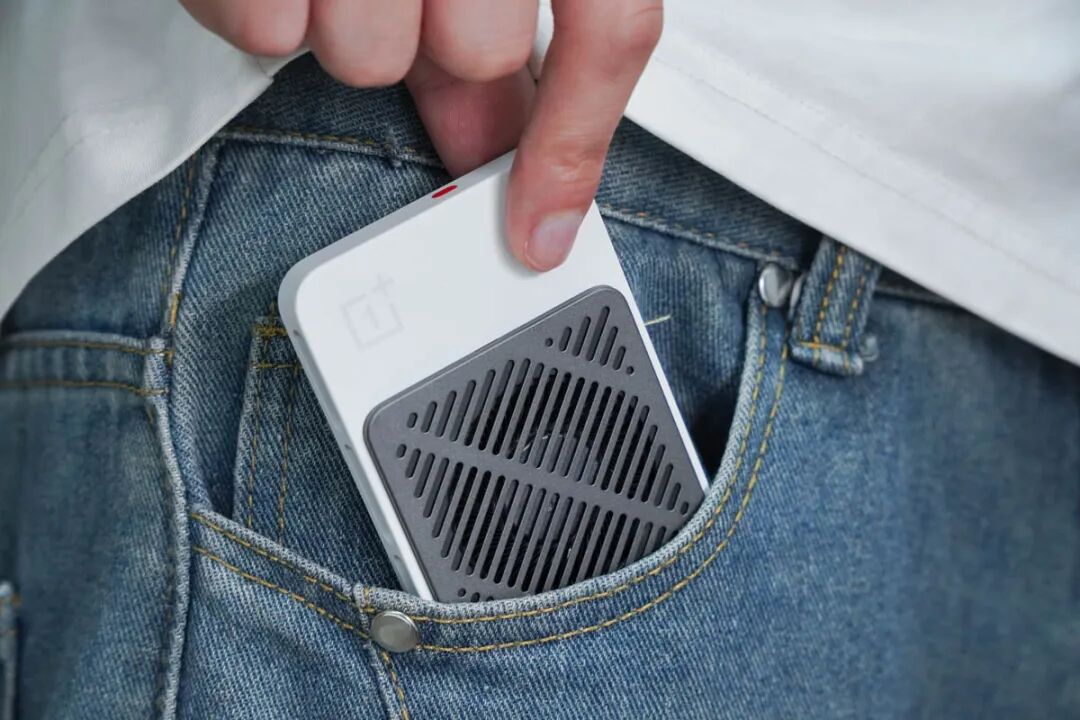

超薄的机身设计让它可以直接轻松装进牛仔裤口袋，随身携带非常方便。
简单看过产品外观，接下来我们进入实际拆解环节。
一加磁吸冰冰卡散热器拆解

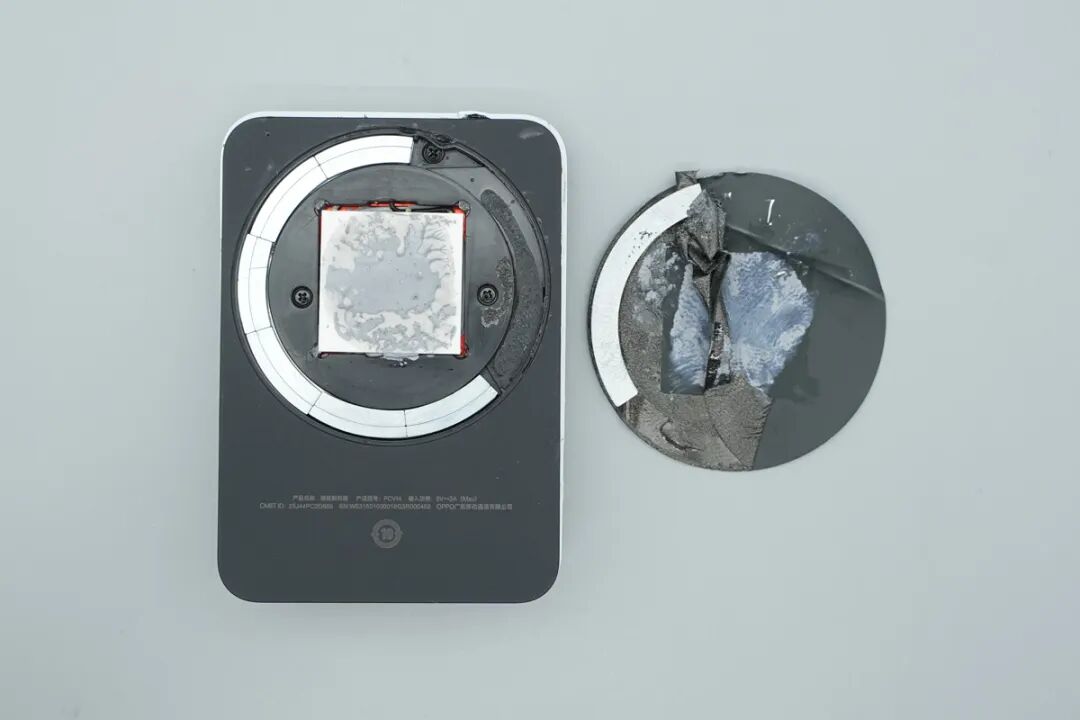

首先撕下散热器背面的导热硅胶贴，可以看到底部的制冷片上涂满了导热规格，四周分布着一圈环形磁铁。

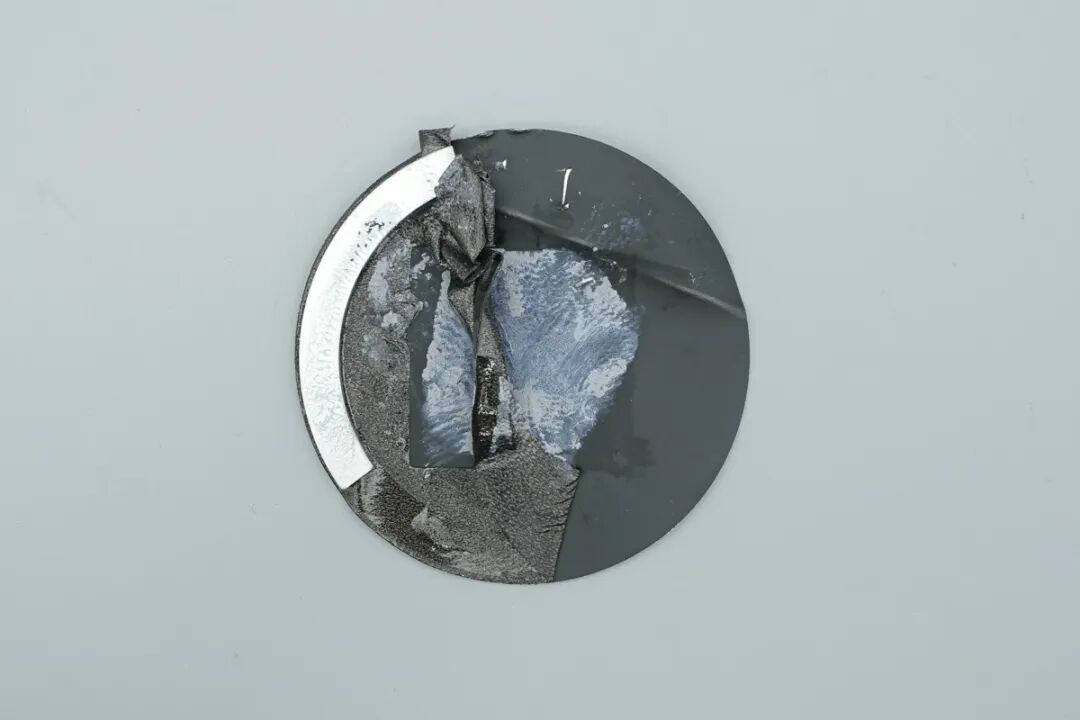

撕下的导热硅胶片背面附有石墨散热贴，以增加制冷传导效率。
拧下内部的四颗固定螺丝，将散热器塑料上下外壳分离。可以看到内部结构非常紧凑，整体侧被红色的定制散热鳍片占据，下方是离心风扇，右上角是产品的PCBA。
可见产品内部采用弧形涡旋散热鳍片，适配离心风扇气流走向，可降低风阻、顺向引导气流，提升换热效率，并高效利用产品内部的横向空间，同时实现后进上出的风道设计，避免热风吹手。
风扇导线与PCBA的连接处打上白胶进行固定，防止震动导致松脱断裂。

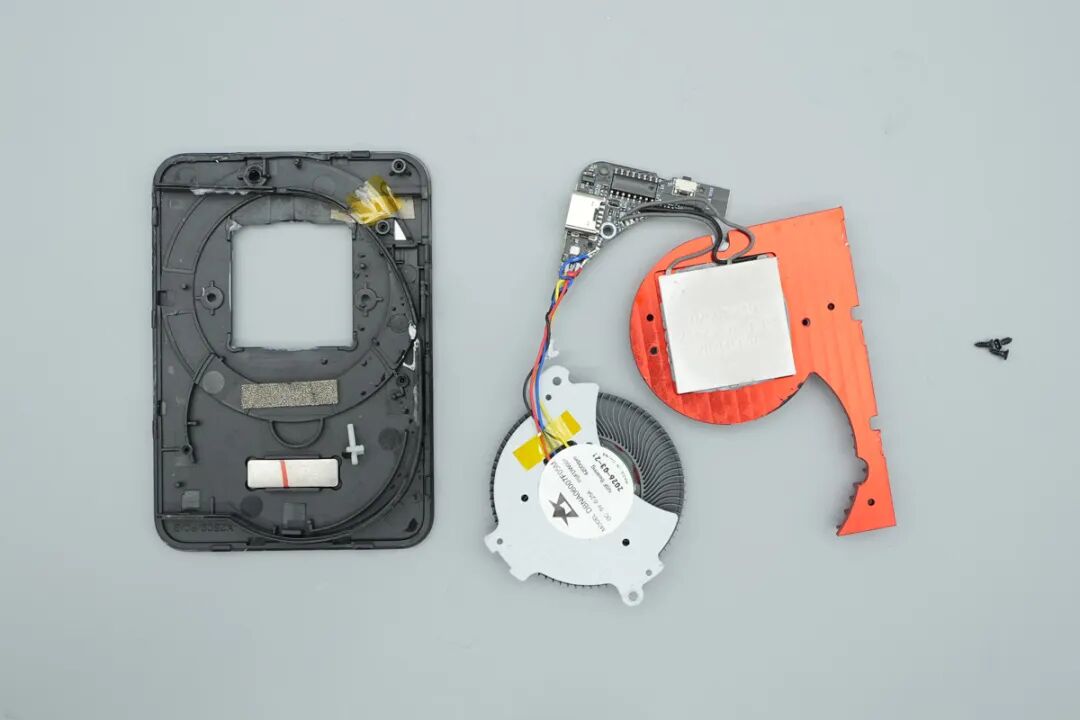

取出内部的PCBA与散热组件。塑料底框中心开有方形孔洞用于安置制冷片，四周开有用于嵌放磁铁的环状凹槽。
散热组件背面特写，可见TEC制冷片的热端与红色的金属散热铝块紧紧贴合在一起。

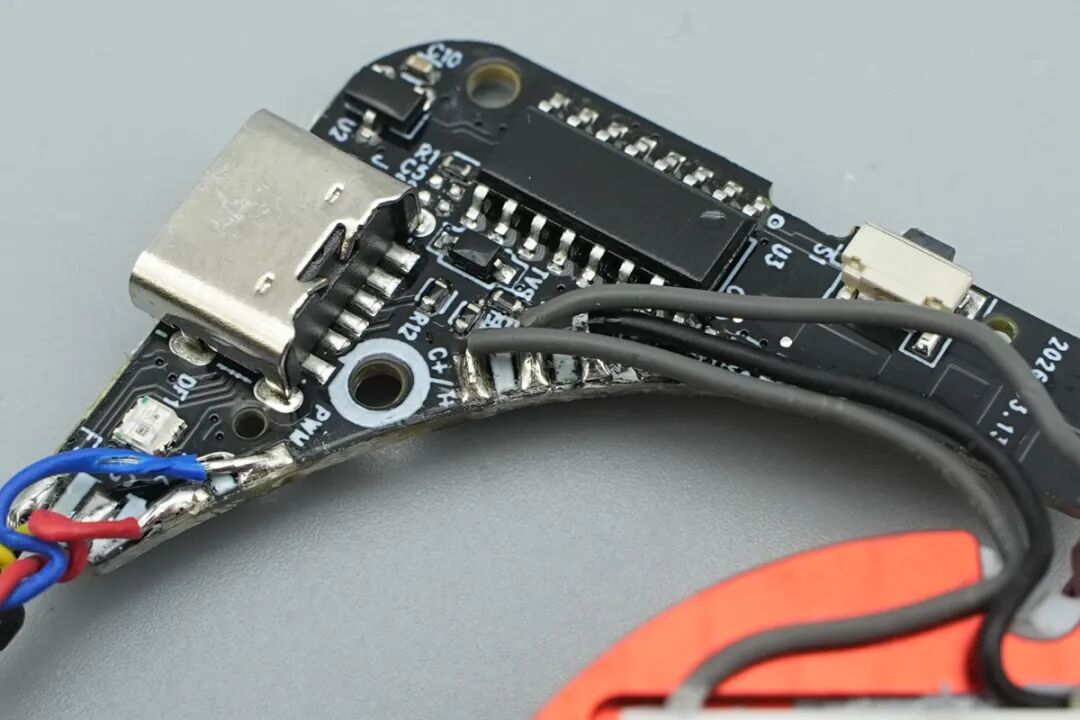

TEC制冷片与散热风扇引出的导线直接焊接在主板边缘，焊点饱满圆润。
TEC半导体制冷片表面印有参数信息：“DZ66Y-001”以及“25*25 5V 1.6A”。
使用游标卡尺测得TEC制冷片的长度约为25.14mm。
宽度约为25.63mm，这是一款标准的25x25mm规格制冷片。

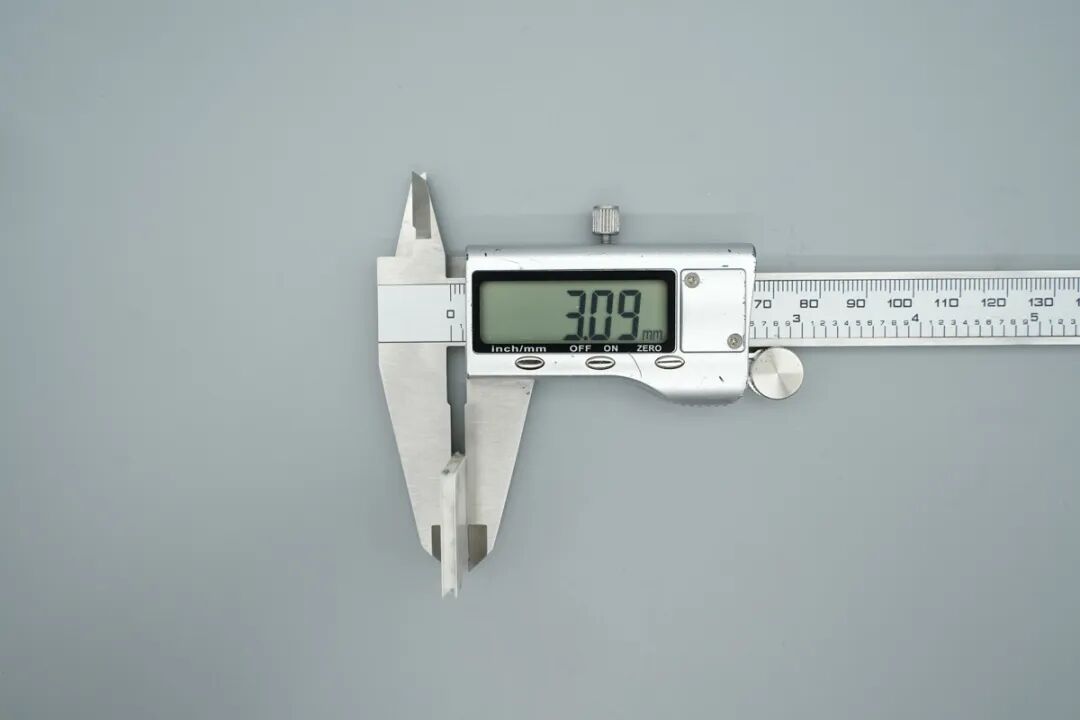

使用卡尺测得该制冷片的厚度约为3.09mm。
分离掰开TEC制冷片的两块陶瓷面板，内部是密集排列的PN结晶粒，在通电后通过珀尔帖效应实现热量的定向转移。
离心散热风扇背面特写，标签显示型号为DBNA06007F05M，直流输入DC 5V 0.25A，转速高达4200rpm，采用寿命长且噪音低的NBF轴承，中国制造。

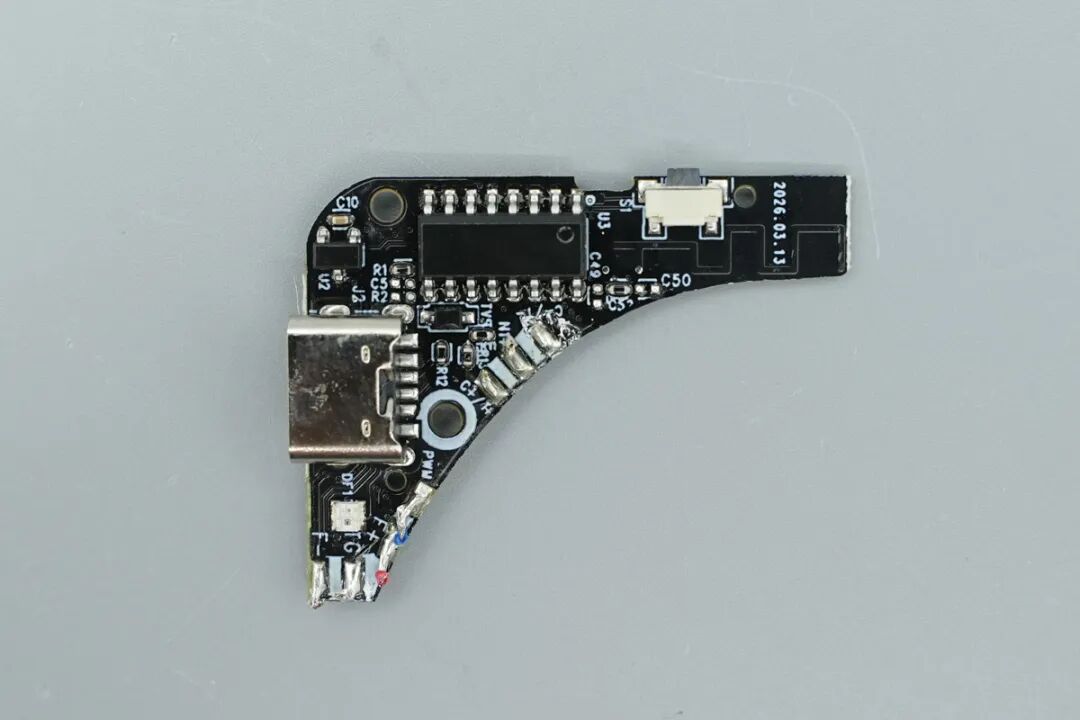

接下来看PCBA，正面焊接了Type-C供电母座、核心控制SoC、按键、蓝牙天线及外围元件。

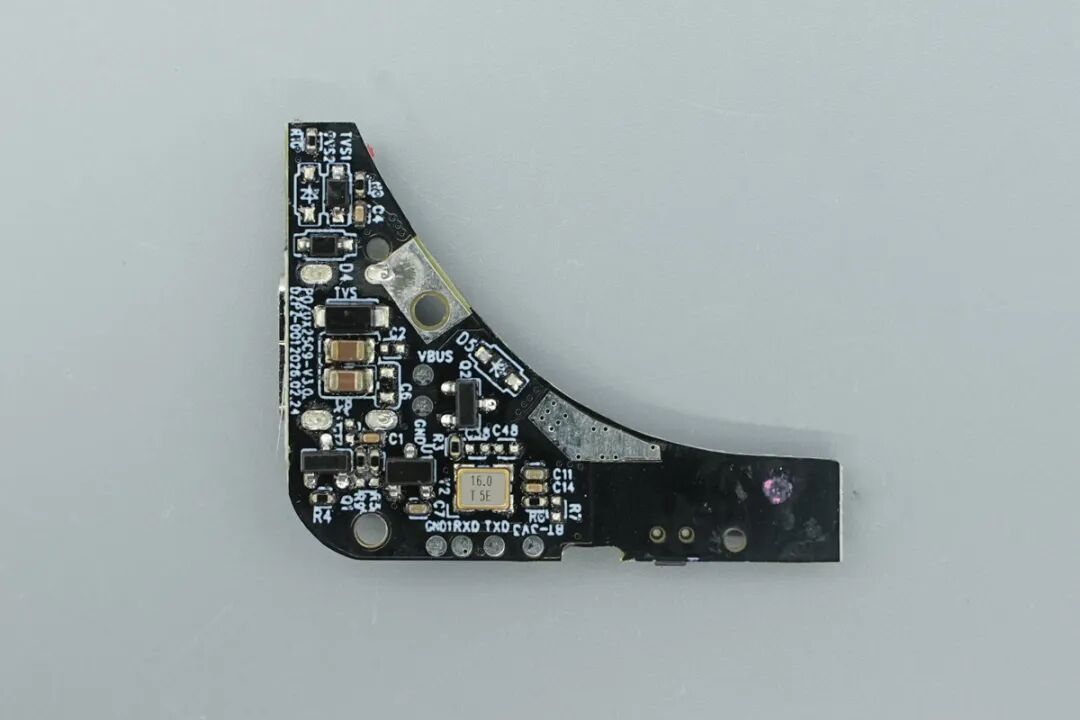

PCBA背面设有蓝牙主控芯片、晶振等元器件。

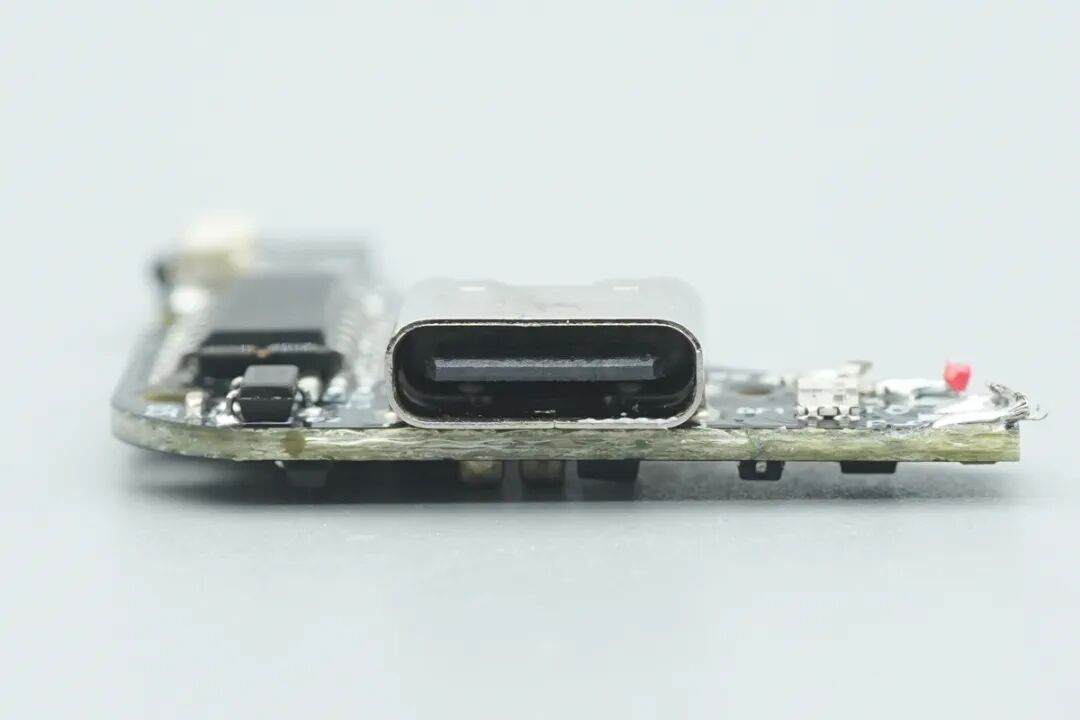

USB-C接口侧面特写，采用沉板过孔焊接工艺，拔插牢固耐用。
侧边配置的按键特写，按压反馈清脆。

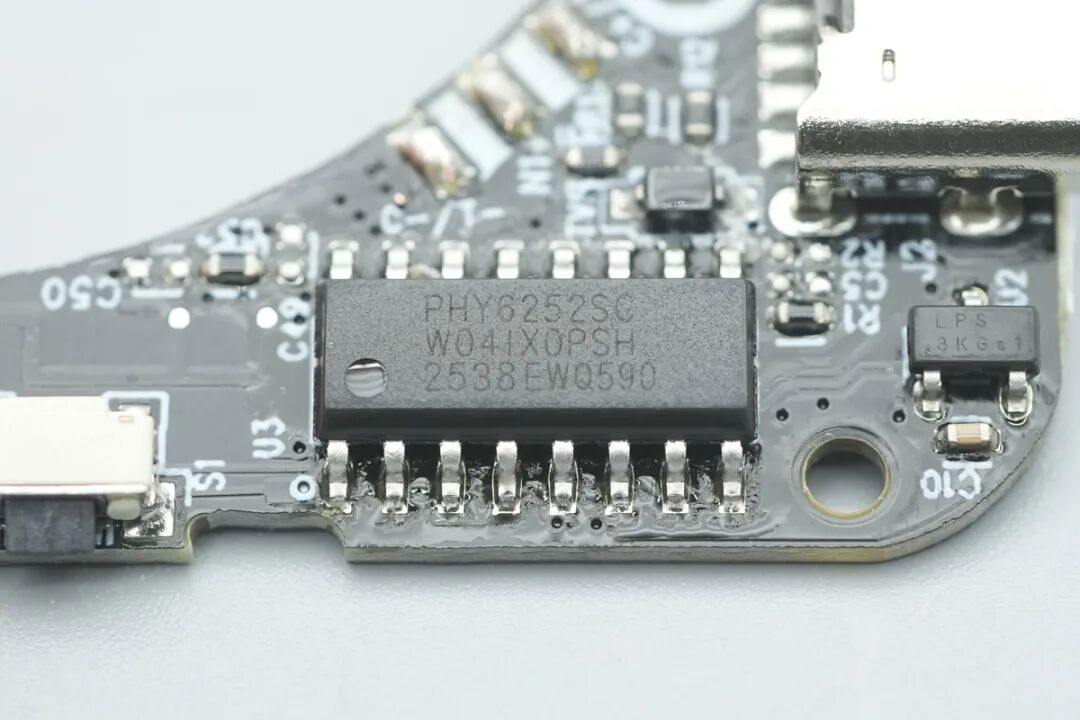

主板搭载的蓝牙SoC芯片来自PHY+奉加微，型号PHY6252SC，采用SOP16封装，这是一款支持蓝牙5.4的低功耗无线通讯SoC，内置32-bit MCU，用于与手机端App连接通讯并实现整机控制以及运行模式切换。

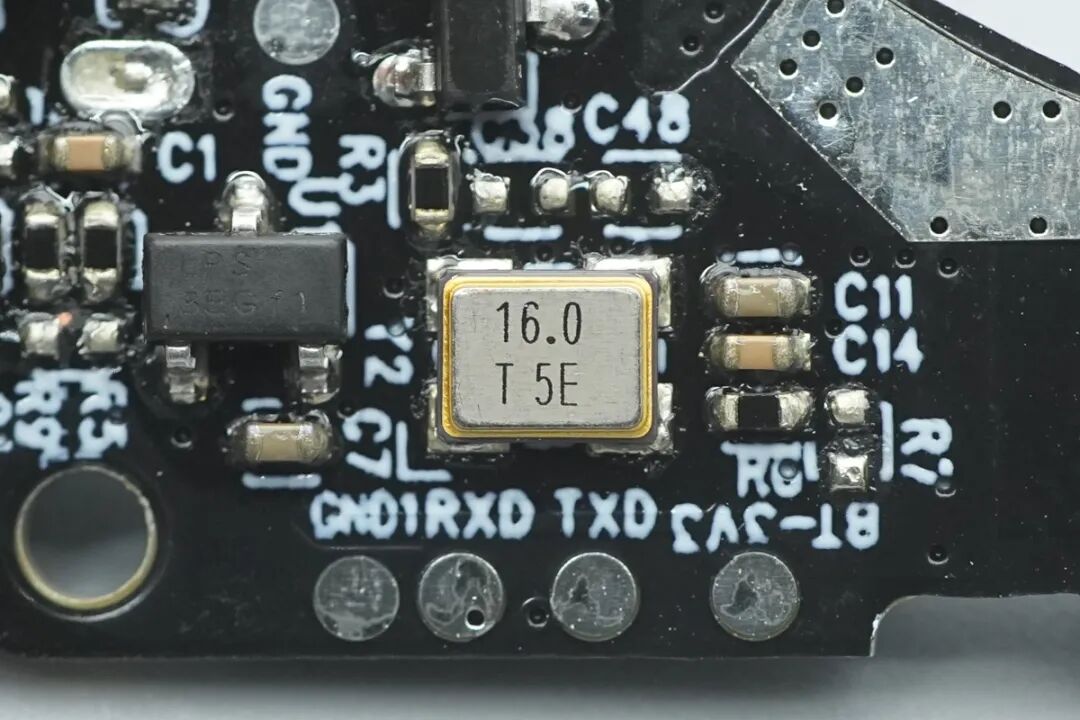

搭配蓝牙SoC的晶振，用于发出时钟信号。

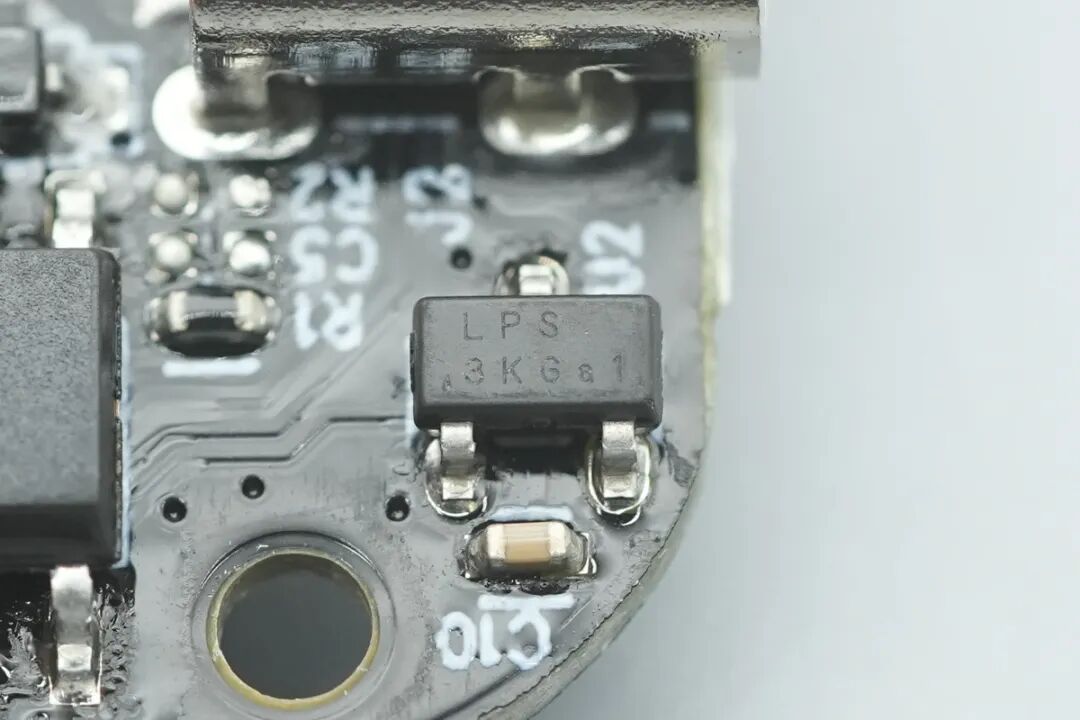

一颗丝印为3KGa1的LDO稳压芯片，来自LPSemi微源半导体。

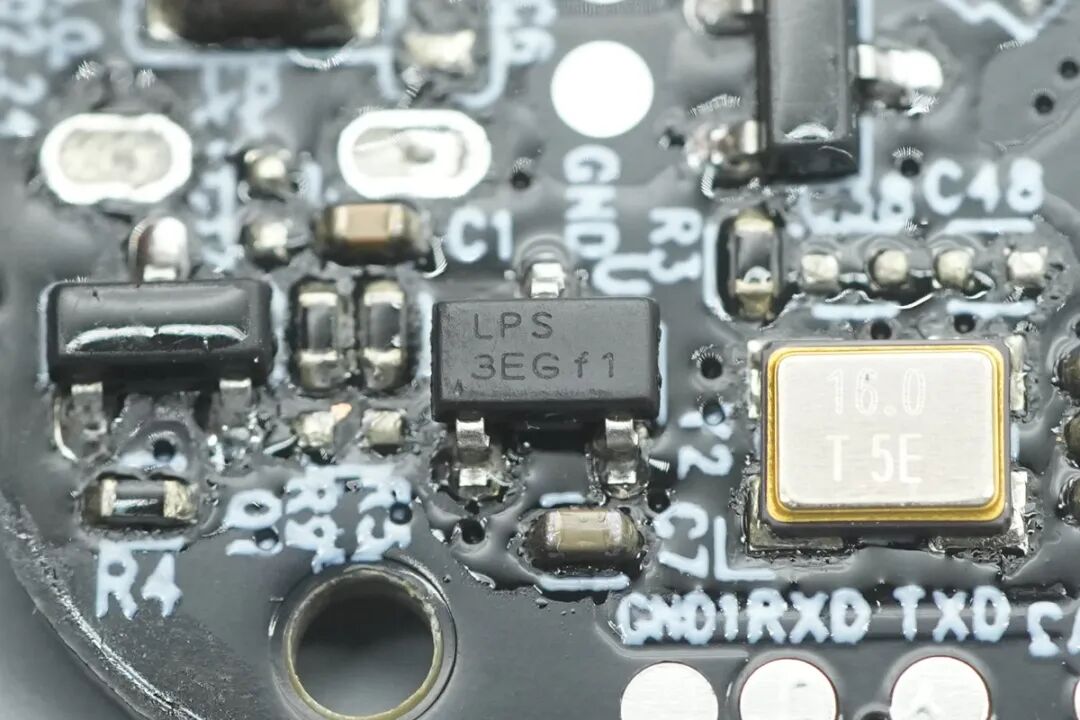

另一颗丝印为3EGf1的微源半导体LDO稳压芯片。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
一加 磁吸冰冰卡散热器在外观形态上彻底打破了传统手机背夹厚重的刻板印象，采用了仅约11.5mm厚的卡片式纤薄机身，搭配仅71g的轻盈重量，握持手感出色。
其最大的亮点在于独创的弧形风道设计，将热风集中从顶部定向排出，解决了传统散热器热风吹手的痛点，为长时间重度游戏的玩家提供了更无感、更舒适的体验。
充电头网通过详细拆解发现，这款散热器内部空间利用率极高。核心散热组件搭载了一块25x25mm的高效TEC半导体制冷片，并配备了深度定制贴合风道的红色铝制散热块。
内部采用了一颗高达4200rpm高转速的离心风扇，提供强劲风量的同时保持了优异的静音效果。
在智能控制方面，内置了奉加微PHY6252SC低功耗蓝牙SoC芯片，支持手机App互联互通及模式切换，是一款兼具轻薄颜值与散热性能的手机外设产品。
