有人花10元在废品站买回一台2016年的IP摄像头，有人拆开两千元的儿童越野车发现核心芯片只值5.8元，有人从25年前的WIN98电脑里翻出半导体的"阵亡名单"……在EEWorld社区【以拆会友】板块，工程师们正在用螺丝刀和示波器，构建一幅属于中国硬件爱好者的“技术清明上河图”。
消费级拆解的"降维打击"
儿童越野车：5.8元芯片的"全能表演" 作者：lb8820265
这个玩具车是买给宝宝玩的，不过宝宝现在还开不了，我感觉还是有些技术在里面的，那便进行拆解分析，看看这两千多玩具车值不值。

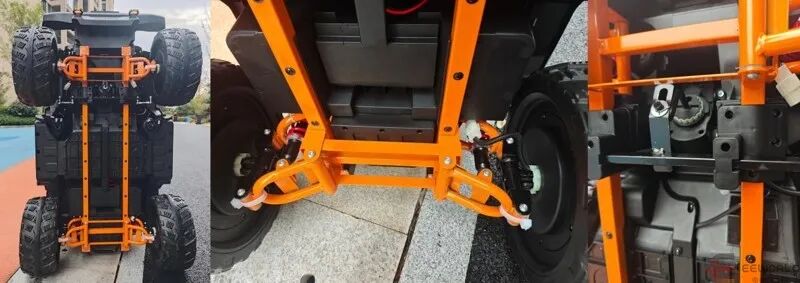

底盘：车的底盘是一整块塑料，下面有两根很粗的方刚支架，四个轮子是独立避震的。

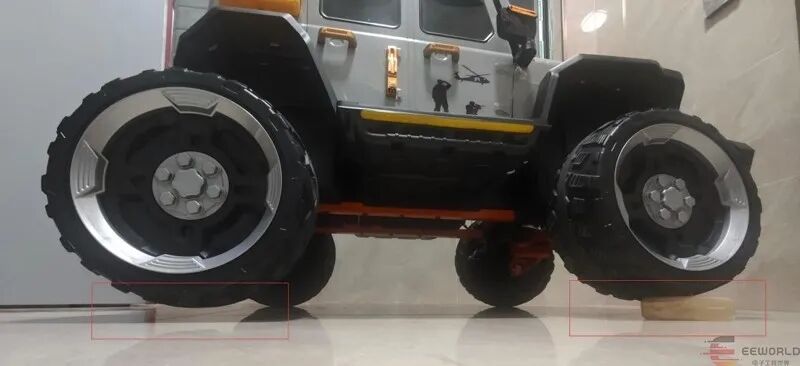

实测并不能做到颠簸路况下四个轮子都着地，由于本身车不够重加上悬挂偏硬，实测将右前轮子下面垫一个小物体，右后轮子会跟着悬空，用手按下去，左前轮子悬空。感觉这个四轮独立避震和直接安装四个弹簧没多大区别。
车轮：车的四个车轮都是一样的，内置电机的形式，外部只留一个两线接口。

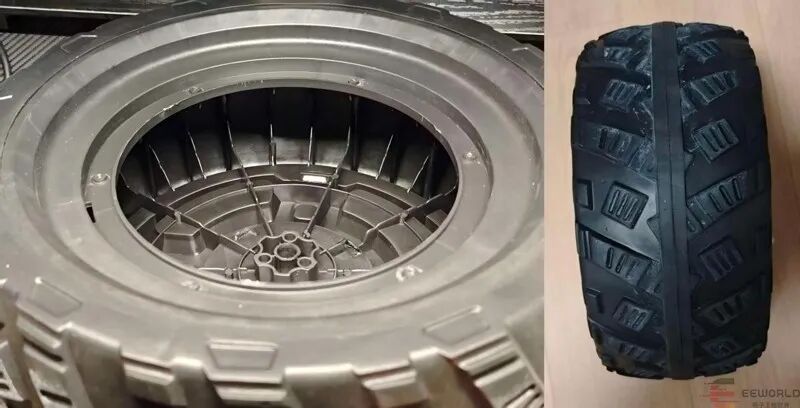

拆开螺丝后轮子里面是空的，中间有一些支架，外面包裹一层软橡胶。
轮子里面是一个减速电机，电机一端与轮子的一边圆盘相连，可以灵活转动，另一边有一个固定的卡口。
减速电机里面是塑料减速齿轮，电机是12V 14000rmp直流电机。

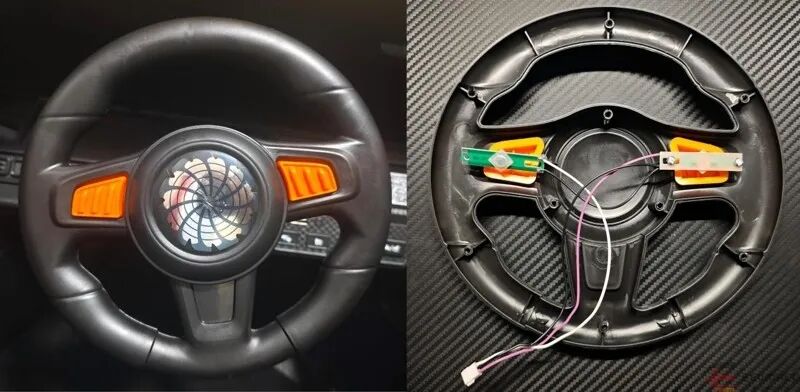

方向盘：旋转方向盘可以控制车轮转向，两个按钮可以进行音乐控制和响喇叭，三线输出，拆开后里面也很简单，按钮是一块小电路板，线路是两个按钮的输出。
供电系统：整车是12V供电，有两个电池，一个在座位下，一个在机盖下，机盖继续向下是车的核心区域，包括驱动控制系统与转向助力系统，这些后面介绍。
电池是使用的超威1号铅酸蓄电池，12V15AH规格，这种电池很重，而且充电速度慢，电池输出口会接一个过流保护器，看规格应该是30A。
一块电池大概可以玩一个小时左右，电压降到7V以下就会自动关机了，过一会儿电池又会恢复一点电，但是电池充满电大概需要5个小时左右。

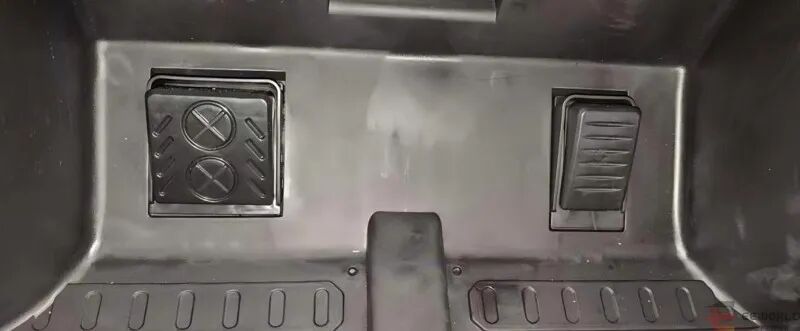

油门刹车：车同时具有油门和刹车，这个倒是和卡丁车的设计有点像，如下图。
但是实验发现，刹车并不能实现马上停止，经过研究发现，刹车是一个常闭开关，油门是一个常开开关，两个开关是串联在一起的，也就是说踩下油门后电路导通，再踩下刹车后电路断开，它的效果和你松开油门的效果是一样的，这个属实有点坑了。
控制面板：控制面板可以对车进行一些控制，包括：开关机、前进后退挡、高速低速挡、模式切换（摇摆和运行）、灯光控制，但更主要的是进行娱乐控制，可以播放音乐、电压显示、响喇叭、AI语音。
拆开控制面板里面是一个电路板，链接的线包括：喇叭（2线）、灯光（2线）、方向盘（3线）、麦克风（2线）、油门（2线）、控制与电源（7线）。
这里要重点介绍一下这个杰理的主控芯片，麦克风、喇叭、WiFi、AI语言、媒体控制、U盘接口、车机控制功能全都由这一个芯片完成，进入该芯片的官网，对该芯片的介绍如下。
该型号芯片还自带4Mx16 SDRAM，这个芯片就是专门为玩具开发的，太厉害了。而且这款芯片在淘宝的单个售价仅为5.8元。
开发这个控制面板的厂家应该叫做“杭州优晶电子科技有限公司”有专门做儿童车的控制车的控制面板。面板的AI语音提供的服务是“图灵机器人”公司。AI语音实测详见前面的视频，能回答很多问题，能播放音乐，读诗、查询天气等，最大的感觉就是回答问题间隔时间非常长，平均大概5秒的样子，回答的语气很生硬不自然。
进入他们的小程序后可以看到设备的一些基础信息，查看历史对话信息，进入资源专区，可以直接点播。
360度摄像头：10元废品的结构美学 作者：lugl4313820

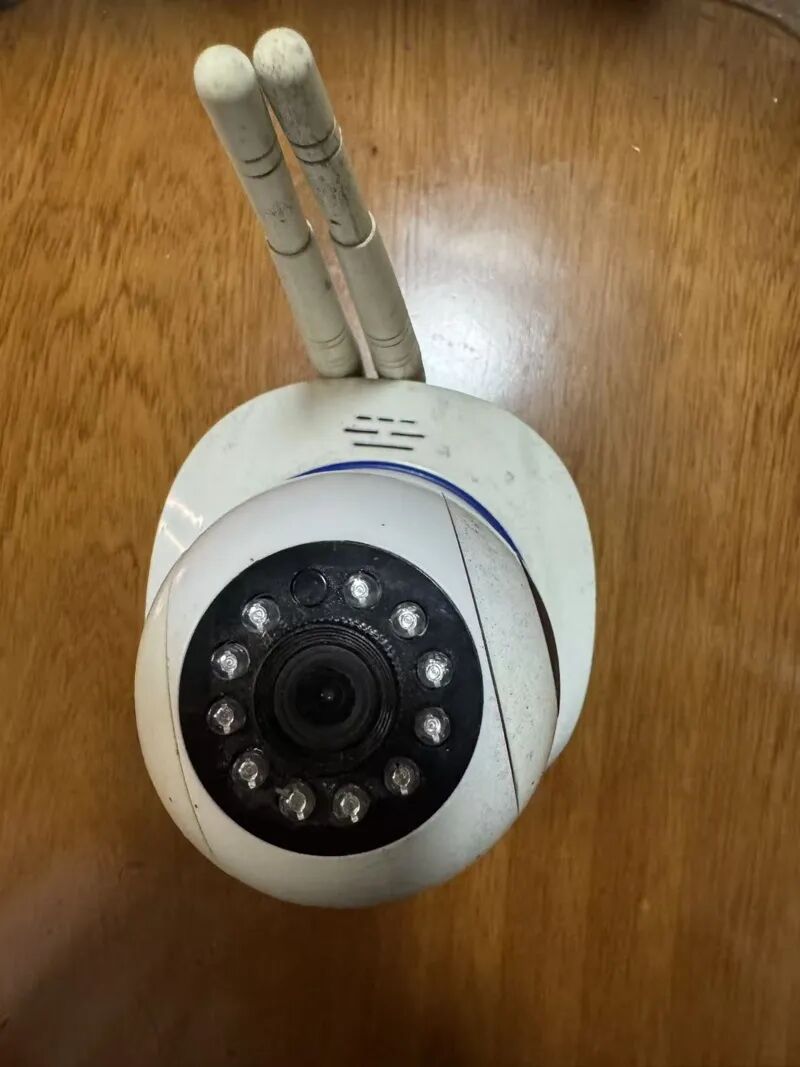

花巨资10元（我一天的生活费呀）买了一个无线摄像头回来拆拆看看。
从标签看，是2016年产的老古懂了，当年这样的摄像头应该比较贵。
接口如下：

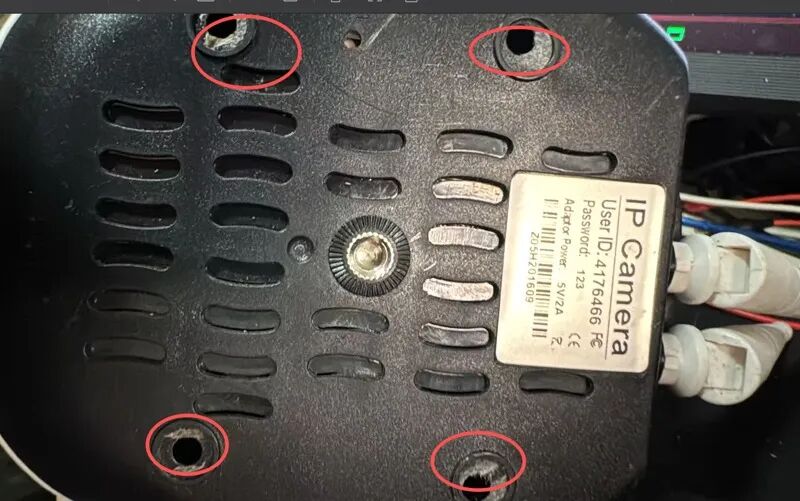

撬开4个脚垫，扭下四个螺丝，便可以分开：
可以看到有一个电机连接，一个麦克风，一个喇叭接线，以及摄像头行排线。
拆开与云台的4颗螺丝可以分离云台与基座的连接：
分离后如下：
接着拆开摄像头，可以看到摄像头的电路板：
摄像头的云台由两个步电机进行驱动，可以实现360度的往复旋转。
主控板背面：
背面只有三个大的IC，还有一个是被磨去丝印了的，不知道是什么芯片。
正面：
主控芯片：
GM8135S-QC 是由GRAIN Media（智源半导体，中国台湾 IC 设计厂商）推出的高集成度视频处理与主控芯片，核心定位为中低端消费级摄像头产品的核心控制单元，广泛适配家用智能摄像头、行车记录仪、小型监控设备等场景。
消费电子的"时光胶囊"
Wii游戏机：90nm时代的物理纪念碑 作者：坡县破烂王
前几天拆到一半的wii任天堂游戏机，今天没啥事，还想再拆一下，当时以为可以无损，慢慢拆，因为没有那个螺丝刀，今天直接上钻头，没有拆不了的螺丝，看下内部结构，里面都有什么芯片。
先看下正面，左边从上到下，先是电源开关机，重置按钮，翻盖后里面橙色按钮是SYHC用于配对Wii遥控器等手柄，SD卡槽，支持插入SD/SDHC卡，用于存储游戏存档、下载虚拟主机游戏、照片等，或扩展存储空间（后期系统更新支持从SD卡直接运行游戏）。
弹出按钮（Eject）底部一个Wii标志

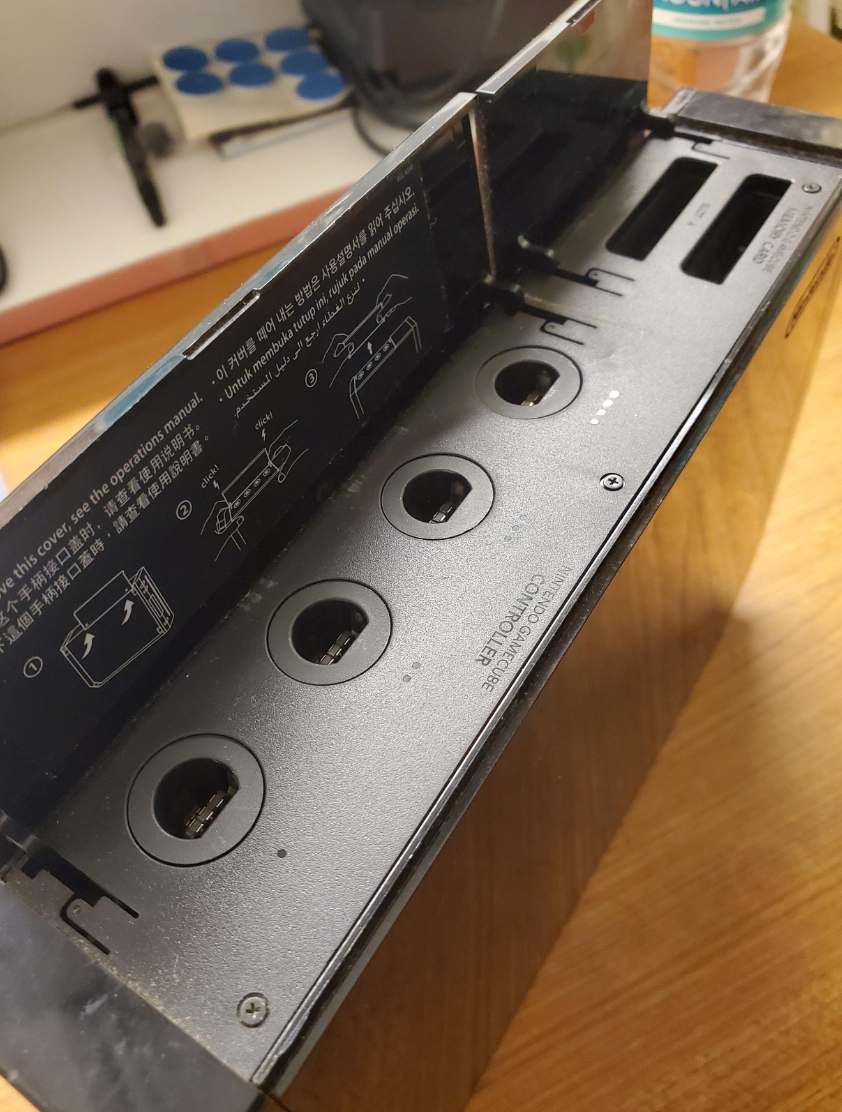

右侧顶部是4个GameCube控制器端口，用于连接GameCube手柄，支持玩GameCube游戏。2个GameCube记忆卡插槽。用于插入GameCube记忆卡，保存GameCube游戏进度。盖板上标注使用方法。
电源输入端口（DC Power Input）：
圆形直流电源插孔，用于连接原装AC适配器（12V输出）。
这是主机供电的唯一接口。
通风散热孔（Ventilation Slots）：
一排散热栅格，用于主机内部散热（非接口，但占据部分面板空间）。
AV Multi Out 接口（Proprietary AV Connector）：
专有的矩形多功能视频/音频输出端口。
支持复合视频（Composite AV，标配三色RCA线：黄-视频，红/白-音频）。
也兼容组件视频（Component YPbPr，需要另购五色线，支持最高480p逐行扫描）。
不支持HDMI（Wii无原生HDMI输出，可用第三方转接器）。
Sensor Bar 接口（红色的Sensor Bar Connector）：
小型专用端口，用于连接Wii感应条（Sensor Bar）的红头插线。
感应条用于检测Wii Remote的红外指向和体感定位。
两个USB 2.0端口（USB Ports）：
标准USB Type-A接口，通常竖向排列。
可连接：
USB存储设备（硬盘、U盘，用于备份游戏或存储频道数据）。
Wii LAN适配器（有线网络）。
其他配件如Wii Speak麦克风、键盘等。
其中一个端口编号为“Port 0”（靠近边缘），另一个为“Port 1”。

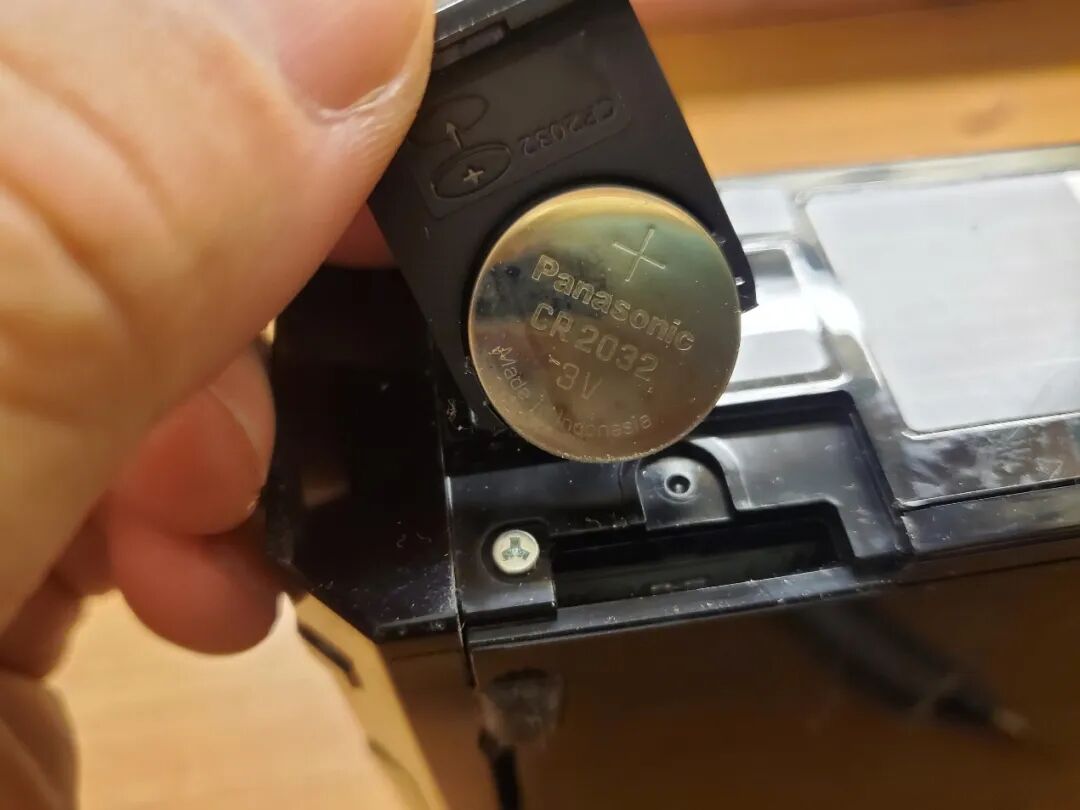

底部螺丝一颗，是纽扣电池，标签信息SN码Wii 序列号前缀
LU / KU：北美（NTSC-U），原始型号 / 后期无 GameCube 支持。
LEH：欧洲（PAL）。
LAH：澳大利亚（PAL）。
LJH / LFJ：日本（NTSC-J）。
LSH：亚洲 NTSC-U 变体
12V45W功率。
开始拆了，先从最好拆的开始，取出电池，下面那个三角螺丝，就是上次卡主我拆的第一颗螺丝。
顶部的所有螺丝取下。
背部没有螺丝。

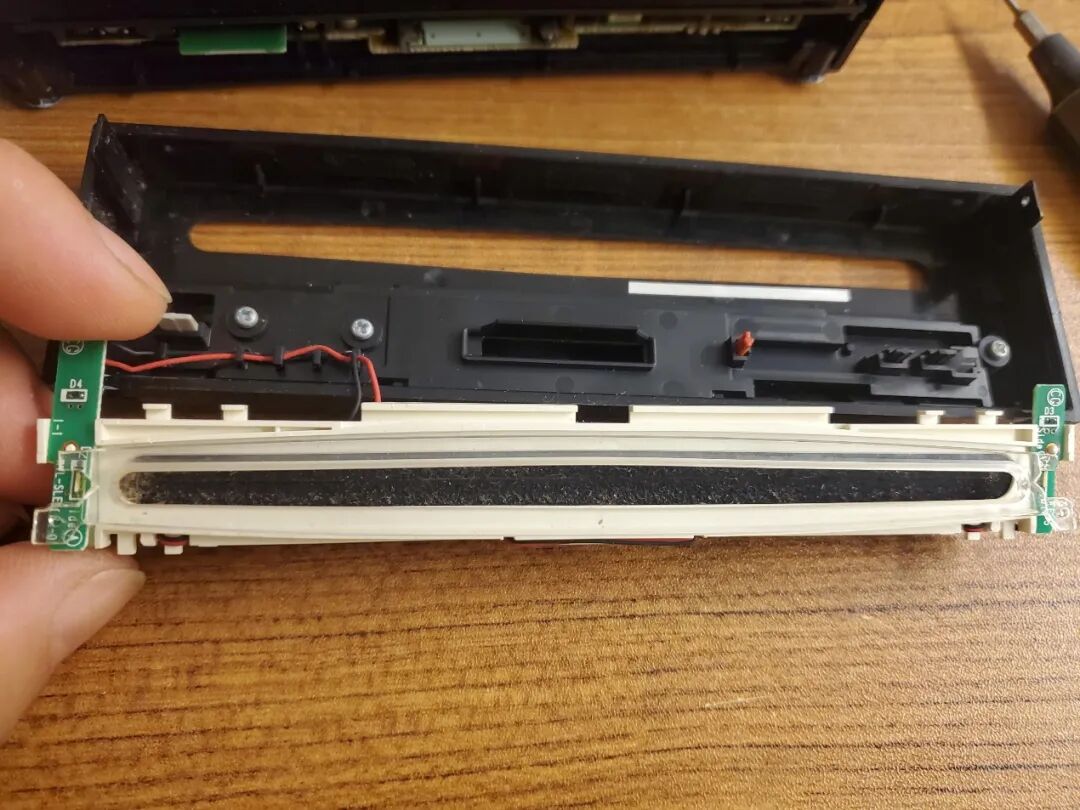

正面壳子取下来，可以看到两根红黑线，左右分别有一个PCB，是灯光。
蓝色灯光：围绕吸入式光驱槽的边缘。
开机时：蓝色灯光常亮，表示主机运行正常。
待机模式（WiiConnect24 启用）：灯光可能呈黄色/橙色（根据型号和固件），或缓慢闪烁，表示主机处于低功耗待机状态，接收网络更新或消息。
收到消息：当虚拟控制台或 Wii 菜单收到新消息（如朋友代码消息或 Nintendo 频道更新），灯光会快速闪烁蓝色。
插入/弹出光盘：光驱工作时，灯光可能短暂闪烁或增强亮度。
拔下接口，可以分离前盖。
灯光通过这种亚克力材料能显示在整个光驱口。满满的科技感。
光驱，都采用吸入式光驱：直接将光盘推入正面狭长槽口，主机内部机制会自动吸入光盘（无需托盘弹出）。
夏普电子词典：日系精密设备“解剖” 作者：cruelfox
虽然说明了是不能开机的，外观成色还不差。我主要是对这个壳和键盘、屏感兴趣，买来就是要拆的。

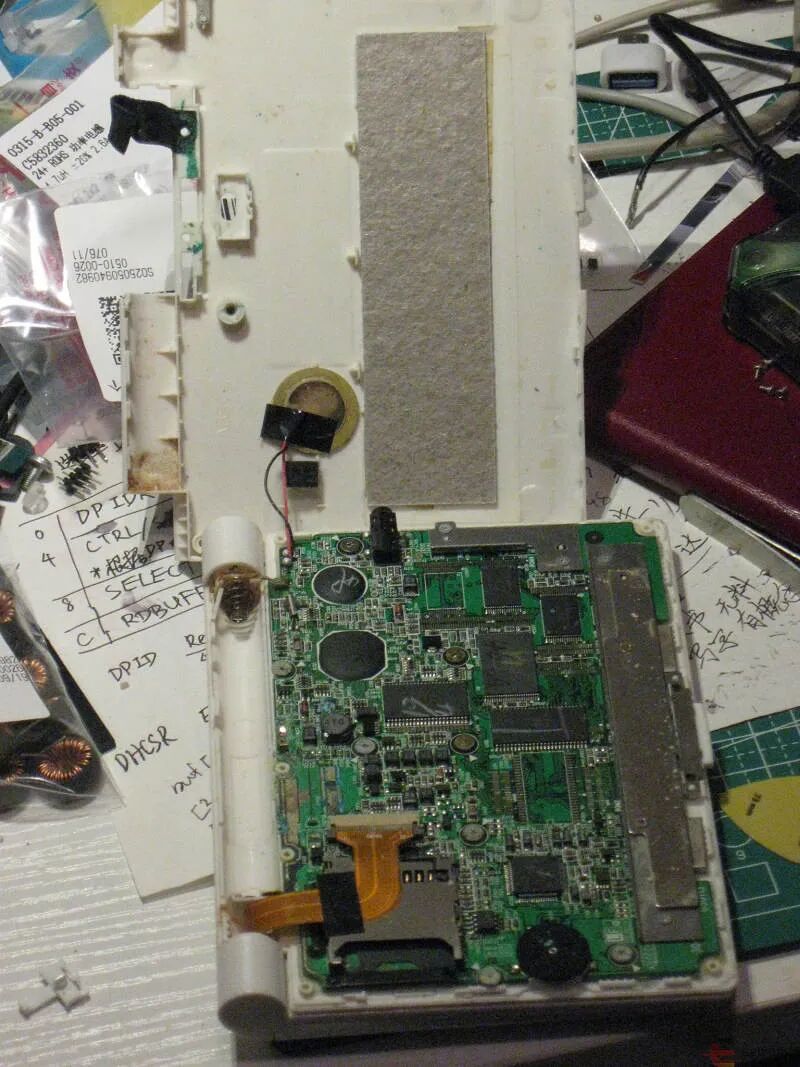

背后可见有4颗小螺丝，电池盖里面还有2颗。把它们分别卸下来以后，用工具从四周小心地撬，也就能把底盖分离了，露出主板。

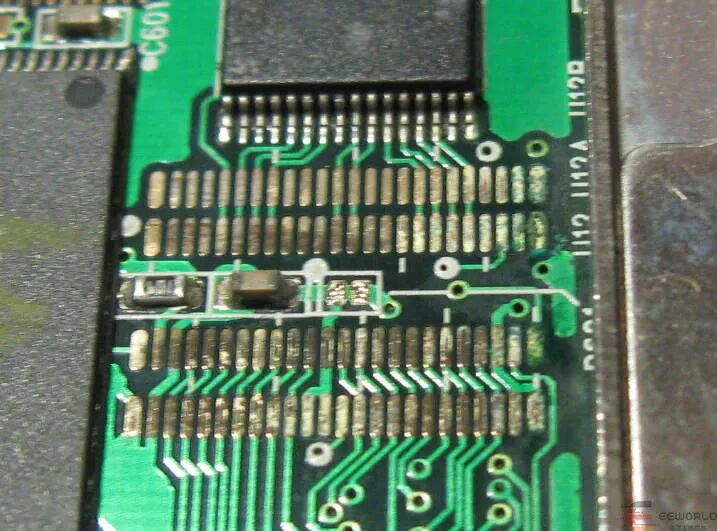

肉眼可见有腐蚀，难怪不能开机了。仔细看PCB上还有多处明显腐蚀的。具体问题得慢慢分析。
待我用无水酒精处理一下再试试通电。
工业与医疗的"硬核禁区"
西门子"上帝的左手"：工业控制的芯片神经 作者：坡县破烂王
西门子，这个称呼“上帝的左手——西门子”其实是一种比喻性的赞誉，来源于工业界对西门子在自动化、控制、能源等领域的统治力与技术影响力的评价。
GE通用电气（上帝右手）：更偏重能源、制造、航空、医疗等“创造性生产”领域。
西门子（上帝左手）：更专注于控制、自动化、系统集成与工业数字化。
两者合起来，就像“上帝用双手创造世界”一样，象征全球工业的两极支撑力量。
那么今天我们来看下左手都有哪些关节，看下是使用哪些芯片来创造世界的。
每天都路过西门子的总部。每天车来车往的。
这个控制系统是垃圾堆捡到的，寻思看看内部的做工。是有哪些元件来支撑的。
ET 200M 是 西门子（Siemens）推出的一款模块化远程 I/O 系统，通常与 SIMATIC S7 PLC 配合使用，广泛应用于分布式控制系统。
资料如下
- 基本概述
产品名称：ET 200M
类型：模块化远程 I/O 系统（Distributed I/O System）
用途：扩展 PLC I/O，支持分布式控制
兼容 PLC 系列：SIMATIC S7-300、S7-400、S7-1500
特点：模块化设计、可插拔式 I/O 模块、适用于工业现场 - 核心特点
模块化设计：
CPU 可远程控制
I/O 模块可根据需求组合，支持数字量、模拟量、温度、计数等
安装方式：DIN 导轨安装，支持工业现场安装
通讯方式：PROFIBUS DP 或 PROFINET，支持高速数据传输
可靠性：适应恶劣工业环境，抗干扰、防尘、防湿

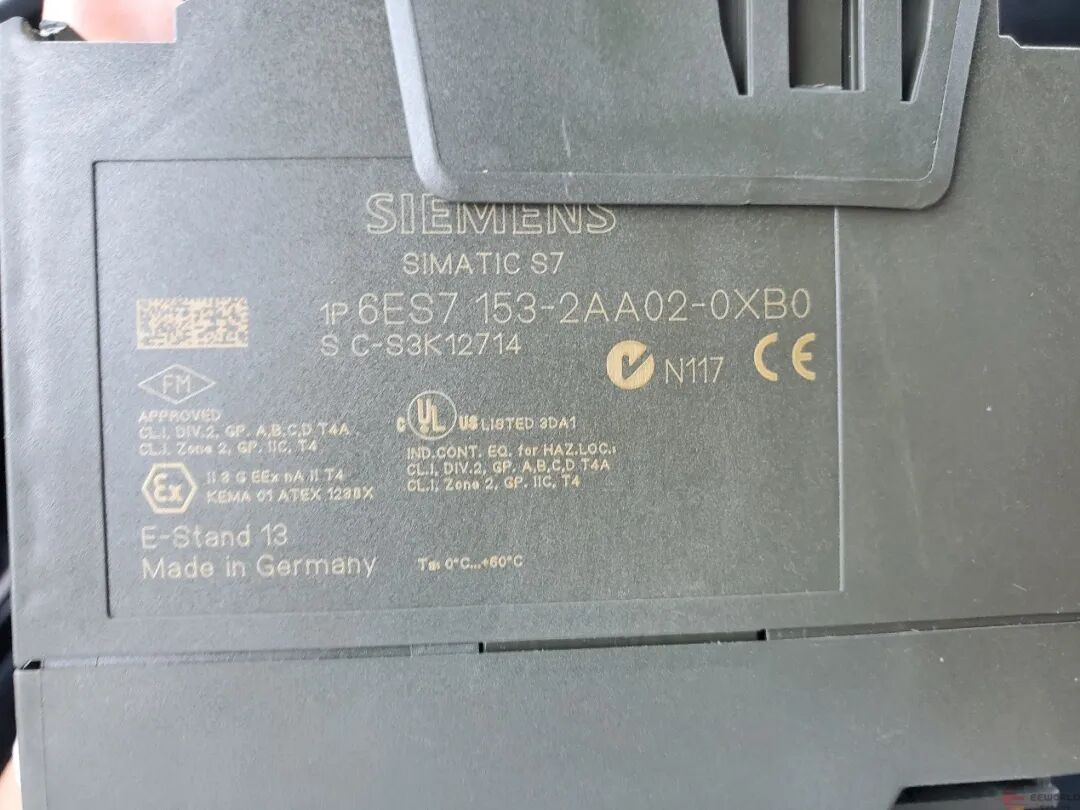

侧面参数，序列号。
德国制造，型号S7。
最后输出的扩展接口。
SIMATIC S7 是 西门子（Siemens）推出的工业自动化可编程逻辑控制器（PLC）系列，在工业控制和自动化领域非常广泛使用。
通过底座连接到200M上。
S7打开后背部小电阻、电容：做滤波、限流用；
黑色小芯片（8脚）：是信号放大或隔离芯片；
黄色方块电容：电源滤波；
大号黑电容：稳压、去噪。
整体作用：
大致是把输入信号做隔离、放大、稳定处理，再送到主控制板。
接口位置，看样子没有太多的焊锡。
心率监测设备：夹在手指上的信号链 作者：xutong
你敢把这玩意儿夹在手指上测心率吗？
我买了一个1.8元的心率检测仪，运费7块，到手8.8。本来只是想拆着玩——毕竟不到9块钱，坏了也不心疼

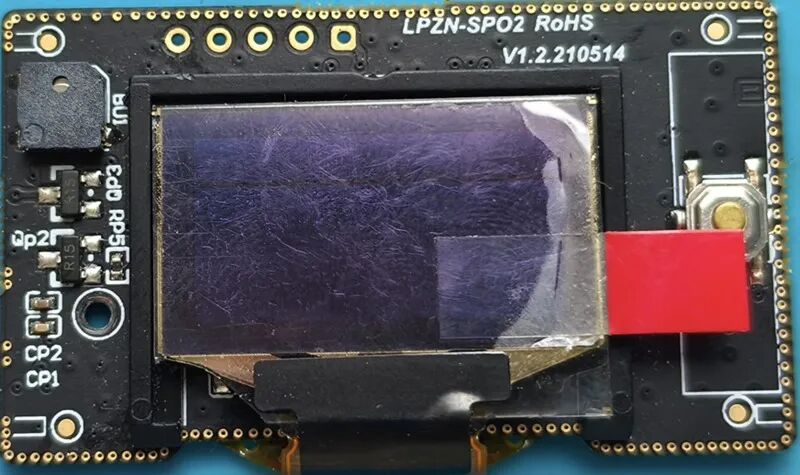

但拆开之后，我盯着主板看了很久，然后失眠了一整夜。不是因为它很烂。是因为它太好了，好到让我细思极恐。
🤔 先说让我失眠的问题
一个1.8元+7块运费的心率检测仪，用的是主控芯片。这个芯片，很多专业医疗设备才会用。
那问题来了：谁在补贴这个差价？
成本倒推一下：
主控芯片：市场价≥5元
电源管理芯片：≥2元
OLED屏幕：≥3元
PCB板+外壳+包装：≥3元
**保守估计，BOM成本就超过13元了。** 设备1.8元+运费7块=到手8.8，卖一个亏一个。这背后的商业逻辑是什么？我越想越睡不着。
FFU主板：工业风机的用料密码 作者：坡县破烂王
这次来分析一下FFU的控制主板，都有哪些用料，只是一块主板，不需要拆解。
整块主板，左边为电源部分，红色接口为电源输入接口经过保险，Y电容，电感，变压器。
右边控制部分，右上角白色接口为输出接口。链接风扇马达。
接口有两个网络接口，一进一出，蓝色接口第一个ALARM报警接口，3PIN接口CAS，刚好连接那个FFU调速器，用来手动调节速度，或者设置IP，右边接口DRY是远程控制 FFU 开关，可以通过 DRY 接口控制 FFU 的开关状态。
当 FFU 发生故障时，DRY 接口可以提供一个 无源触点信号，通知上位机或报警系统。
风速调节，有些高级 FFU 允许通过 DRY 接口切换不同的风速模式。
再往右是LED指示灯，红色代表供电，黄色代表断讯，绿色应该是启动中，所以正常运转红色绿色都会亮。
再往右是两组拨码开关，用来确认自身ID。
左边，红色电源，进入经过一颗陶瓷气体放电管Z1，两颗ZNR压敏电阻，一颗白壳环形电感L2，保险FUSE为T5A 300VVCQ MST直插保险丝，蓝色
有两个白色继电器（RLY1、RLY2），用于切换高压电路。
这个共模电感和滤波器，两个黑色带铜线圈的共模电感（H41-028-002），用于EMI滤波，降低电磁干扰。旁边有绿色的大型X电容和Y电容，进一步增强输入滤波效果。
半导体考古的"死亡笔记"
WIN98电脑：25年前的主流芯片，如今还有谁？ 作者：坡县破烂王
随捡随拆系列，我又来更新了，小区里捡了一个古董，IBM的台式机，整体有个几公斤，看看那些年他把机箱压缩到这么小，内部都使用了哪些大厂的配件。如今的那些半导体行业何去何从了。
主机属于比较迷你的机型，外观铁皮，蓝色面板，把光驱软驱都采用竖向安装，大大节省了空间，硬盘肯定也是竖向安装。
标签信息，微软，Windows98系统，还有KEY激活码，下面那个标签AMD，K6 -2 533是AMD的CPU主频率。是533MHz。
正面IBM，左边光驱，右边开机按键，电源指示灯，下方那个好像是硬盘指示灯吧。往下Aptiva（阿普提瓦）是IBM于1994年9月推出的一款面向家庭用户的台式电脑系列，是PS/1系列的继任者。这一系列产品在2001年正式停产，是IBM退出家用PC市场的标志。
右边Windows98标志。
早期型号使用 Intel 80486 CPU
中期支持 Intel Pentium 或 AMD K6 系列处理器
配有软驱、CD-ROM光驱、内置调制解调器
有些型号带有IBM Mwave多功能卡（用于音频和调制解调器功能，但兼容性差，IBM曾为此退费）
后期型号配有 USB 1.0 接口（当时极为少见）
很多人称Aptiva为他们人生中的第一台电脑
曾在1990年代被视为“高端家庭电脑”代表
有人用它来运行Windows 95、玩当年的3D游戏，甚至升级为Voodoo显卡进行游戏增强
这个peoplepc的标签，只是贴的标签，可能使用了他的会员模式。
PeoplePC 成立于 1999 年，总部位于美国亚特兰大，由 Nick Grouf、Max Metral 和 David Waxman 创建。其商业模式包括向用户提供电脑 + 网络服务 + 折扣会员权益的三年会员套餐 。
2000 年上市后不久就被著名 ISP EarthLink 收购，并在 2016 年正式停用品牌，转为使用 EarthLink 平台 。
公司特色和服务模式
会员模式：用户需签三年合约，每月付费（通常约 $25），可获一台电脑（如 Toshiba Celeron 366 MHz、64 MB RAM、6 GB 硬盘）、无限拨号上网、软件套装与电话技术支持 。
购物俱乐部权益：会员可享 Amazon、E‑Trade、Gap 等商家的集体折扣和返佣收益 。
大型企业合作：曾与 Ford 和 Delta 达成协议，为其数十万员工提供优惠配套服务，虽然 Ford 最终未执行，但 Delta 合作拓展了约 42 万潜在客户 。
公益项目：参与美国 Clinton 政府的 ClickStart 计划，为低收入家庭提供互联网接入，并通过 PeopleGive 项目为学生提供电脑和培训 。
电脑根据 IBM Aptiva 的官方/第三方资料，2196 属于 Aptiva 产品线中较后期的一款型号，它属于 IBM Aptiva 的“219x”系列 。该系列包括 2193、2194、2196、2197、2198 等不同型号，通常出现在 1990 年代后期的 Pentium 或 AMD 平台版本。

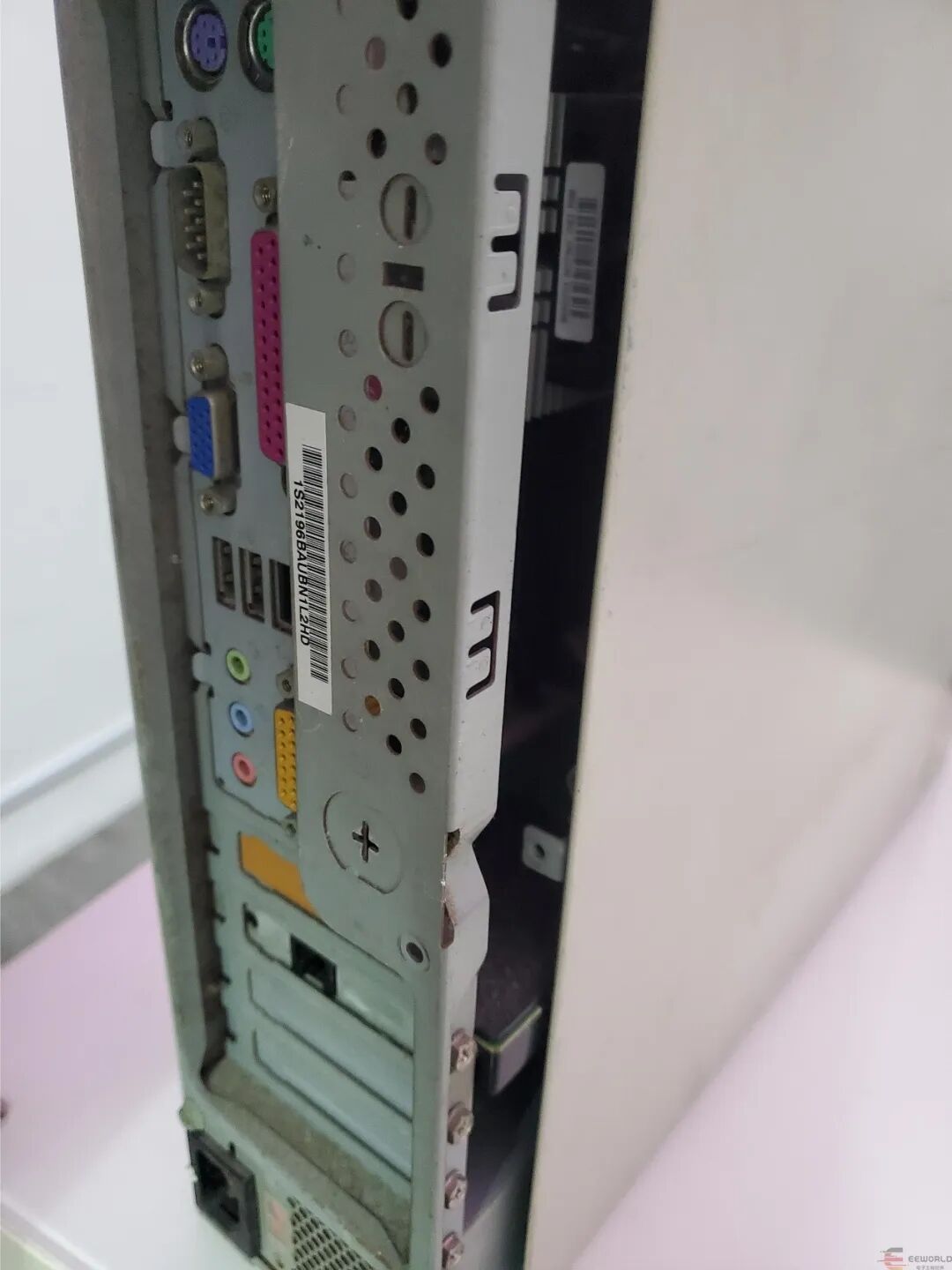

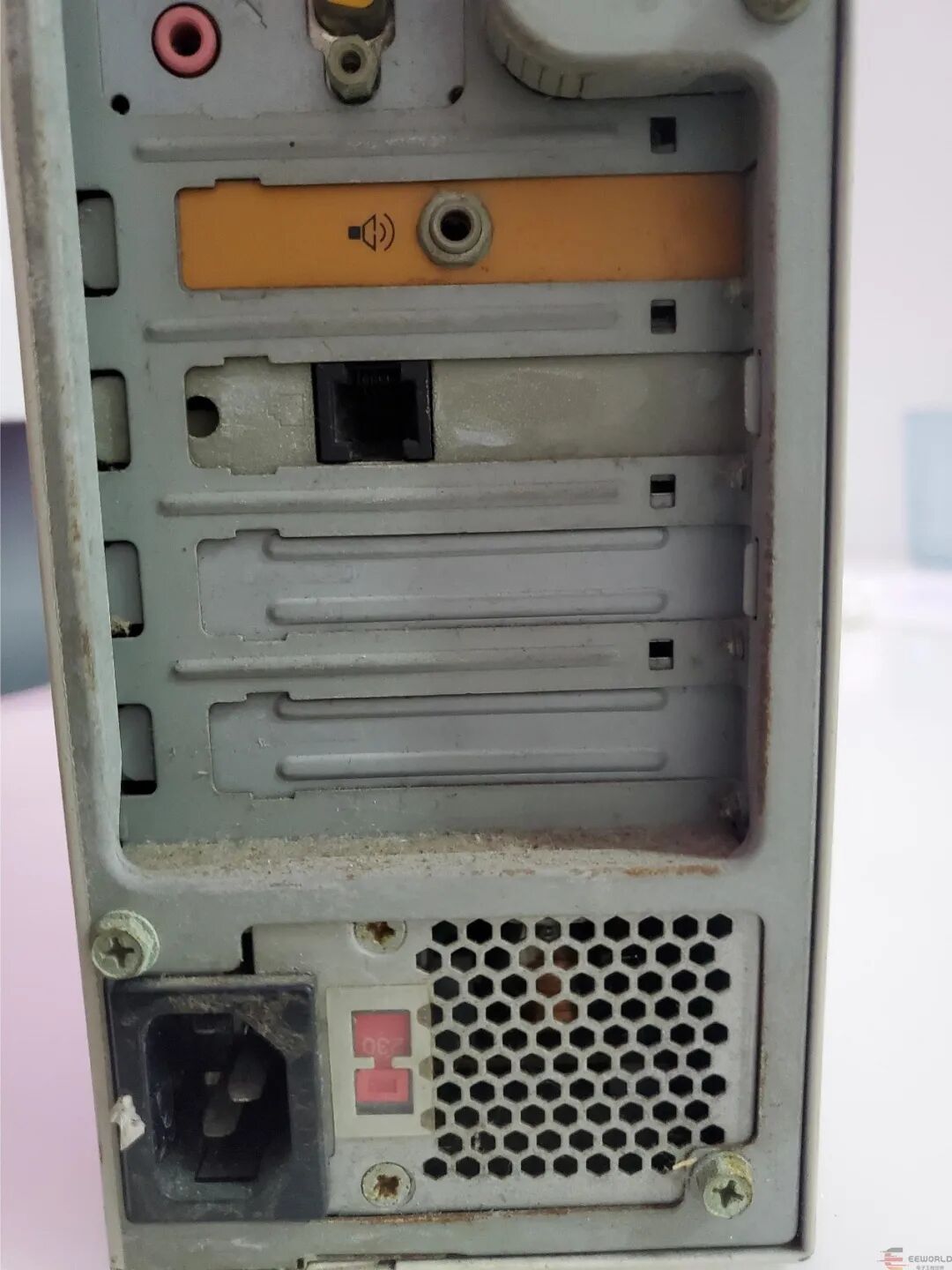

根据官方手册与资料整理，2196 后置接口布局如下：
2× PS/2 端口：键盘（紫色）与鼠标（绿色）
1× 串行 COM 端口（COM1）：常用于 Modem、串口鼠标或其他串口外接设备
1× 并行打印机端口（LPT1）：标准 25 针并口，地址 378h，IRQ 7
1× USB 1.0 端口：Aptiva 2196 是少数早期 OEM 具备 USB 的机型之一，速率约 12 Mbps
1× VGA 显示接口：连接显示器，使用板载 SiS 显卡输出
Modem 拨号接口（若系统配置带嵌入式调制解调器）：标准 RJ‑11 电话线插孔
12 V 外部扬声器供电接口：可直接为兼容音箱供电，无需额外变压器或插座
电源，比较小，一个公司110/220转换开关。
机箱的盖板我拆下一颗螺丝，一直以为往后推，推不动，是往前推的，连前置面板一起推出来。
前面板连接：包括 USB、音频进出（Line‑in/Line‑out/Mic）、电源与硬盘指示 LED 等接口，通过板载连线连接主板
游戏/MIDI 插口：通常提供在内部或后侧，用于旧式游戏手柄或 MIDI 键盘连接
IDE 接口：主板支持两个 IDE 通道，最多可连接四台 IDE 设备；部分 BIOS 设置需开启 LBA 模式以支持超过 504 MB 的硬盘
音频输入/输出连接：前置音频接口（Line in, Speaker out, Mic）通过主板对应针脚引出至前面板或扬声器接口
Aptiva 2196 基本硬件配置
处理器：预装为 AMD K6‑2，搭配 100 MHz 外频（FSB），属于 Socket‑7 插槽设计 。
主芯片组：基于 SiS 540（北桥）与 SiS 950（南桥） 的平台设计，内建显卡输出 。
内存配置：
出厂标配 64 MB PC133 SDRAM DIMM（可移除）；
板载共 2 个 DIMM 插槽，可升级至最大 512 MB 内存（即每槽支援最多 256 MB） 。
存储接口：支持标准 IDE（ATA）硬盘，并搭载 52× CD-ROM 光驱等设备 。
扩展槽：包含少量 ISA 插槽和 PCI 插槽，通常也支持 AGP 顶插显卡 与板载显存共享 。
外设接口：包括 VGA 视频输出、串行（Serial）、并行（Parallel）、游戏/MIDI 端口等标准接口 。
机箱规格：
尺寸约 305 mm × 380 mm × 88 mm（约 12.45 × 14.97 × 3.46 英寸）；
Micro‑tower 便携立式结构，重量适中 。

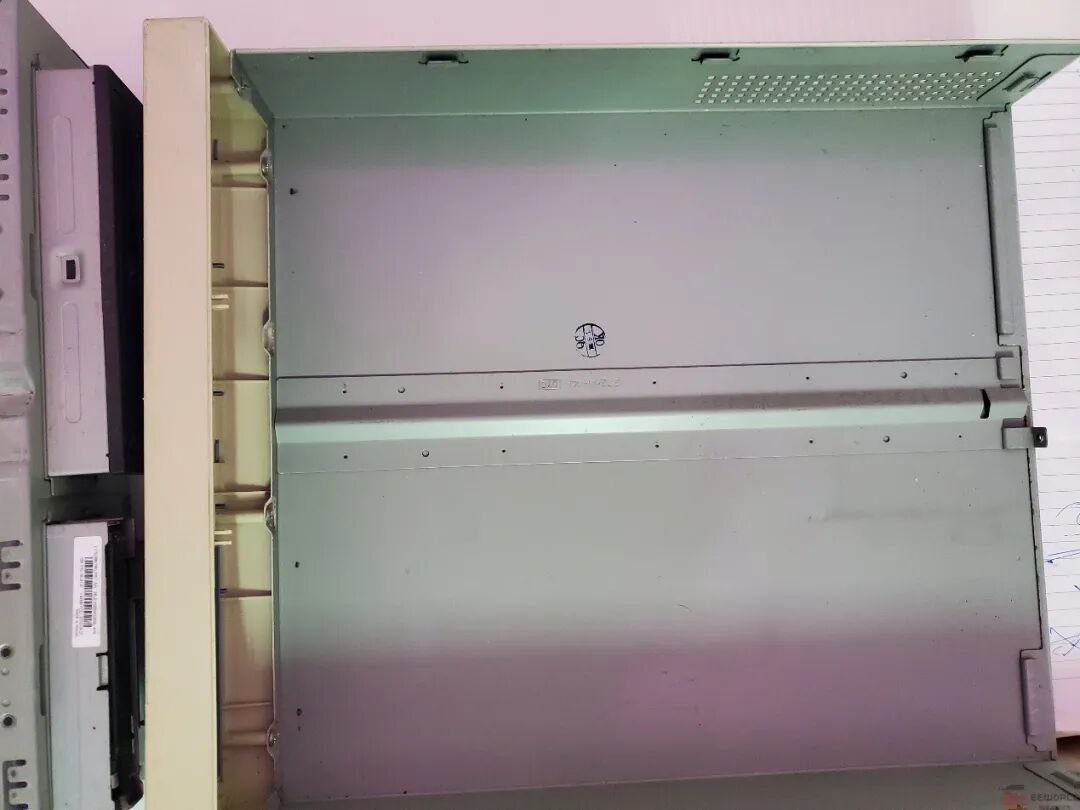

机箱外壳，也很重，有分量。

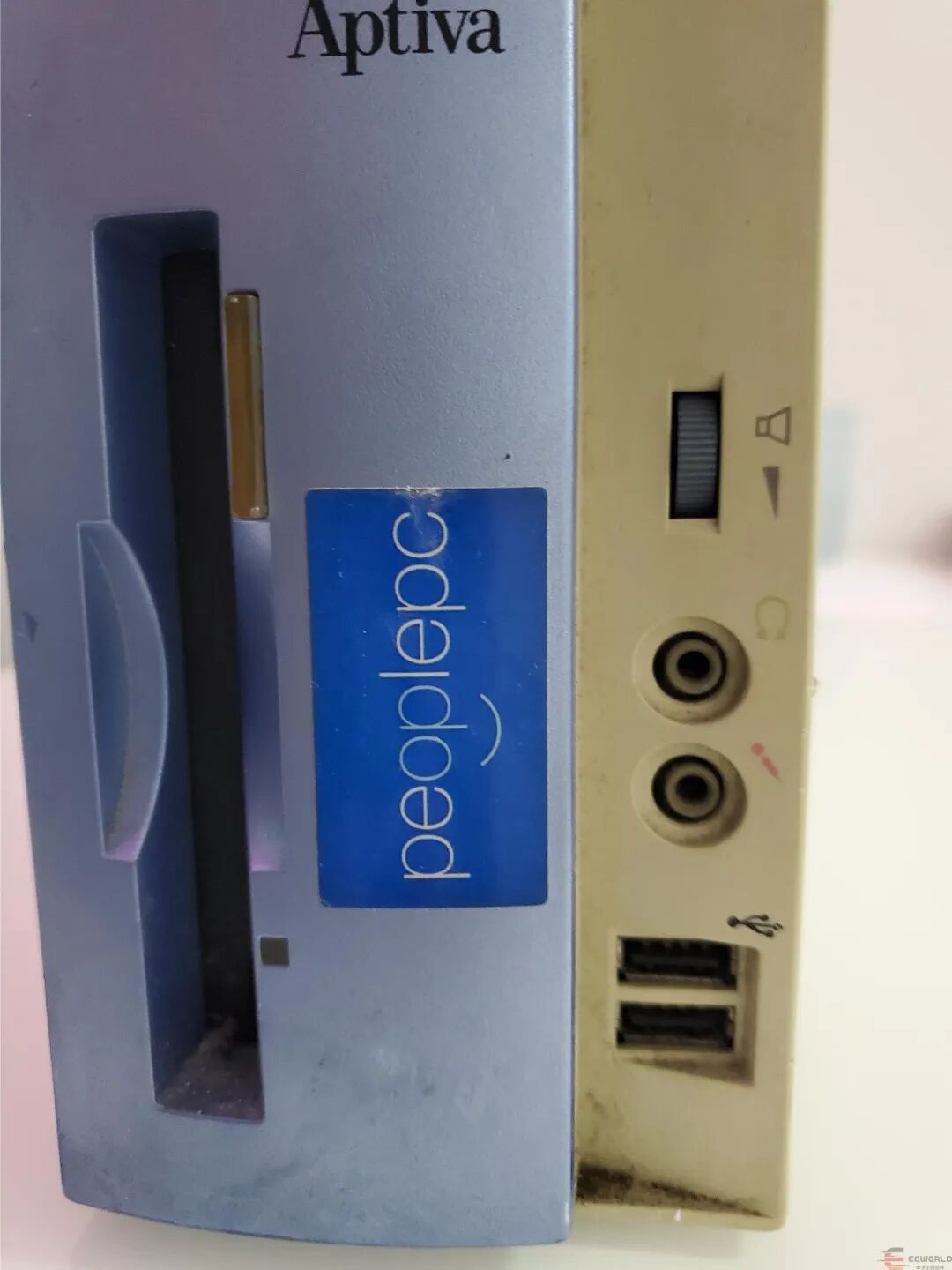

前置面板，包含两个USB，音频接口，并且可以调节音量。所有接口都在PCB上。
接下来看看每个元件，拆开看下。
首先从外开始，3.5寸软驱，拆下两边螺丝，还需要把上方这个卡扣打开，就可以取下软驱。
软驱品牌日本ALPS ELECTRIC（阿尔卑斯电气） 是一家日本著名电子零件制造商，尤其以制造高品质的机械开关、电子元件和输入设备闻名。
制造马来西亚，5V电流1A。00-08不确定是不是00年的第8周。
取下软驱，铁壳，镂空位置有测试点。

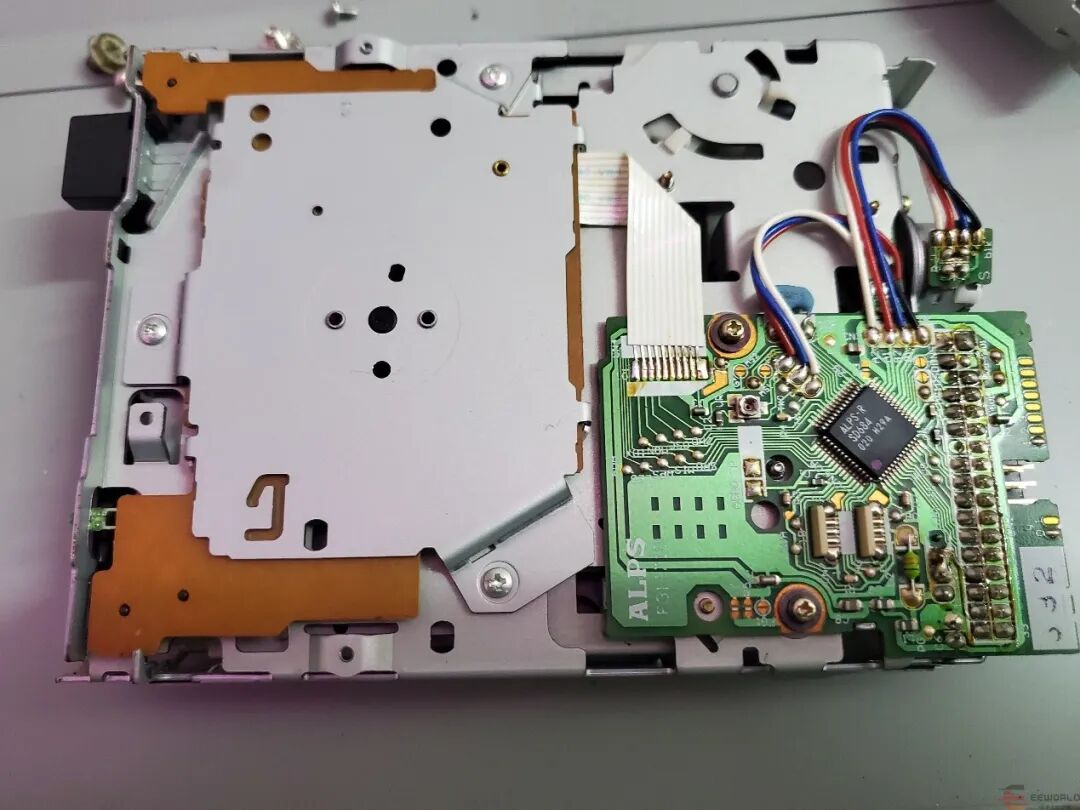

打开外壳，主板绿色，排线是激光头，另外两组是软驱马达。
芯片ALPS-R（阿尔卑斯电气） 丝印SD684应该是一颗软驱控制芯片。
排线没有使用接口，而是直接焊接在主板，两个马达驱动也是直接焊接主板。
为什么我们要拆解？
拆解不是为了破坏，而是为了理解。当杰理AC7911BB以5.8元的价格集成WiFi、蓝牙、AI语音时，当WIN98电脑里的Intel芯片已经成为博物馆展品时，我们在EEWorld记录的不仅是一篇帖子，而是一段正在发生的技术史。如果你也有一颗想拆开世界的心，欢迎来到EEWorld论坛【以拆会友】板块。
万物皆可拆，看懂才是赢。你准备好"拆"什么了吗？点击阅读原文观看更多拆解！
