拆解报告:白牌20W印标USB-C充电器

充电头网 2026-10-26 14:30

拆解报告:白牌20W印标USB-C充电器图1

充电头网第4155篇拆解报告。

前言

随着手机快充的全面普及,入门智能手机以及各类数码配件也逐步兼容PD快充,因此高性价比的20W PD快充头需求依旧十分旺盛。

充电头网近期拿到了海外印规的一款20W USB-C快充充电器。该充电器支持PD3.0、PPS、QC、SCP、AFC等多种快充协议,能够满足手机以及LoT设备的快充需求。

目前充电头网已经拆解过超1500款充电器。

相关阅读:

下面充电头网就对这款产品进行详细拆解,看看其内部做工与用料表现如何。

产品外观

拆解报告:白牌20W印标USB-C充电器图2

充电器采用白色阻燃PC阻燃材质外壳,机身表面通体采用纵向立体条纹纹理处理,兼具良好的防滑防刮效果与舒适的握持质感,输入端配备固定式印规双圆脚插头。

拆解报告:白牌20W印标USB-C充电器图3

充电器输出端面板微凸设计,中见配备一个单USB-C输出接口,外壳过渡圆润。

拆解报告:白牌20W印标USB-C充电器图4

从机身侧面来看,充电器整体边缘倒角平滑自然,小巧利落。

拆解报告:白牌20W印标USB-C充电器图5

产品机身棱角边缘做圆润倒角过渡,表面的细密竖向凹凸条纹细节处理均匀细腻。

拆解报告:白牌20W印标USB-C充电器图6

输出端面板特写,配备单USB-C接口,母座内部采用橙色胶芯。

拆解报告:白牌20W印标USB-C充电器图7

输入端镭雕有产品的参数铭牌:

型号:Adapto 20X

输入:AC 180-240V ~ 50/60Hz 0.6A(MAX)

输出:DC 5V3A, 9V2.22A, 12V1.67A(20W Max)

中国制造

拆解报告:白牌20W印标USB-C充电器图8

印规金属插脚特写,表面做镀镍处理。

产品尺寸重量

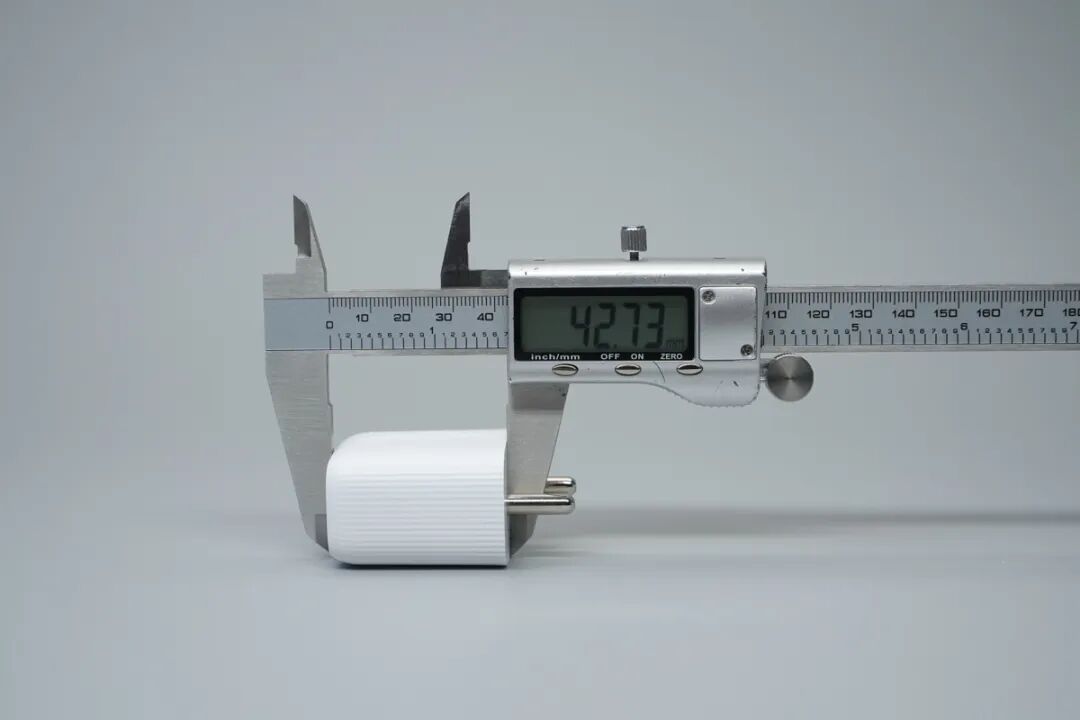

拆解报告:白牌20W印标USB-C充电器图9

测得充电器机身长度约为42.73mm。

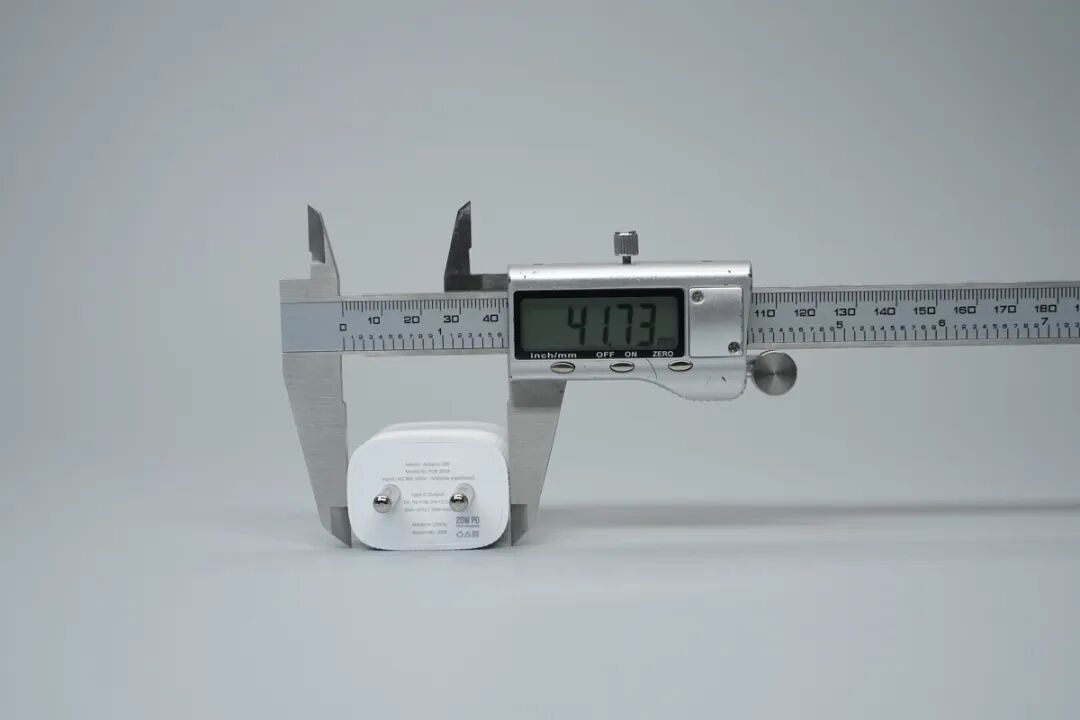

拆解报告:白牌20W印标USB-C充电器图10

使用游标卡尺测得充电器机身宽度约为41.73mm。

拆解报告:白牌20W印标USB-C充电器图11

测得机身厚度约为29.30mm。

拆解报告:白牌20W印标USB-C充电器图12

将充电器置于电子秤上称重,实测重量约为41.6g。

拆解报告:白牌20W印标USB-C充电器图13

将产品放置于成年男性掌心,大小如图所示。

拆解报告:白牌20W印标USB-C充电器图14

将这款充电器与苹果原装20W充电器对比,两者体积相当。

产品快充协议解析

拆解报告:白牌20W印标USB-C充电器图15

使用POWER-Z KM003C测得USB-C口支持QC3+、FCP、SCP、AFC、PD3.0/PPS、QC4+、DCP等多种主流快充协议。

相关阅读:

拆解报告:白牌20W印标USB-C充电器图16

进一步读取USB-C口的PDO报文,具备5V3A、9V2.22A、12V1.67A三组固定电压档位,以及一组5.00-11.00V 2.00A的PPS电压档位。

相关阅读:

简单看过产品外观以及快充兼容性,下文正式进入拆解环节。

产品PCBA全貌解析

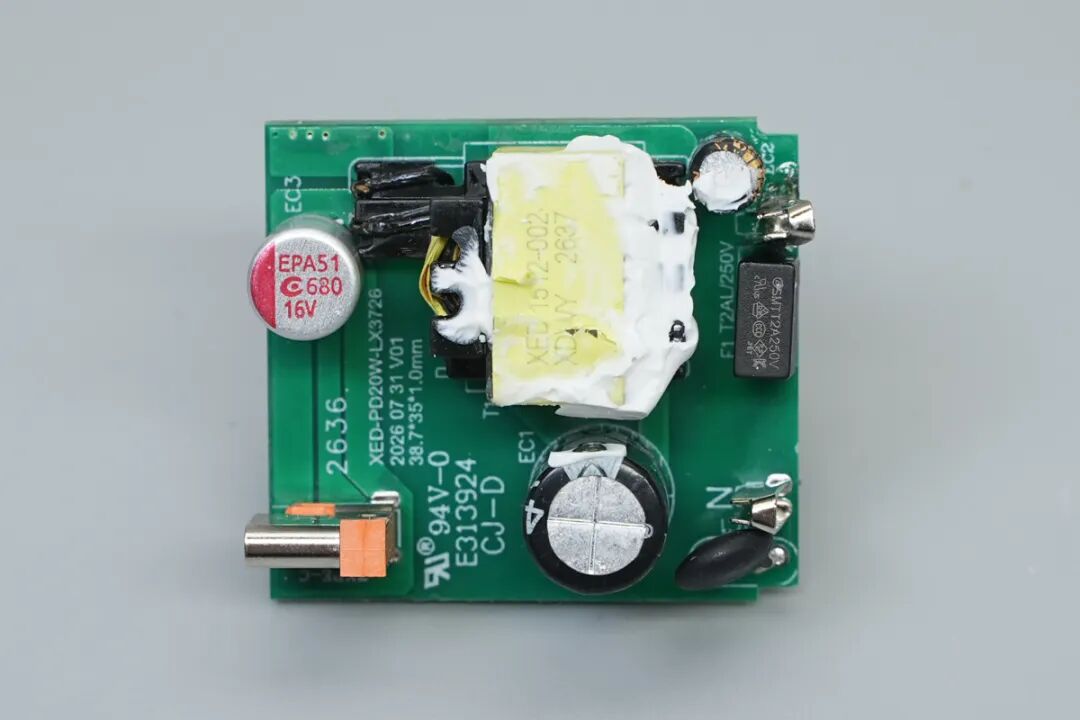

拆解报告:白牌20W印标USB-C充电器图17

拆开外壳取出内部PCBA模块,可见高低压区域界限分明,高压滤波电解电容、差模电感、变压器与输出固态电容等元器件之间注有白色导热胶加固并辅助散热。

拆解报告:白牌20W印标USB-C充电器图18

输入端采用夹片连接插脚取电。

拆解报告:白牌20W印标USB-C充电器图19

PCBA模块正面设有EMI滤波电路、高压滤波电容、变压器、低压滤波电容以及USB-C母座等元器件。

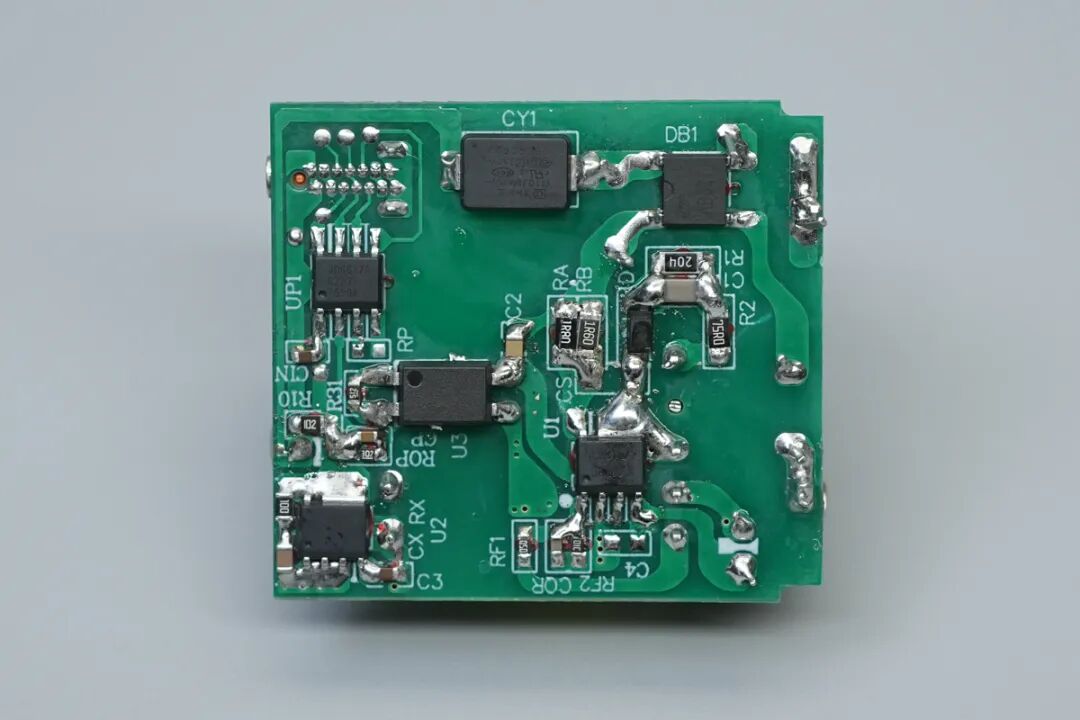

拆解报告:白牌20W印标USB-C充电器图20

PCBA模块背面设有整流桥、初级主控芯片、贴片Y电容、光耦、同步整流芯片、协议芯片等元器件。

初级侧电路解析

拆解报告:白牌20W印标USB-C充电器图21

输入端保险丝特写,用于输入过流保护。

拆解报告:白牌20W印标USB-C充电器图22

NTC热敏电阻特写,用于抑制充电器上电产生的浪涌电流。

拆解报告:白牌20W印标USB-C充电器图23

输入端贴片整流桥丝印ABS210,采用ABS封装。

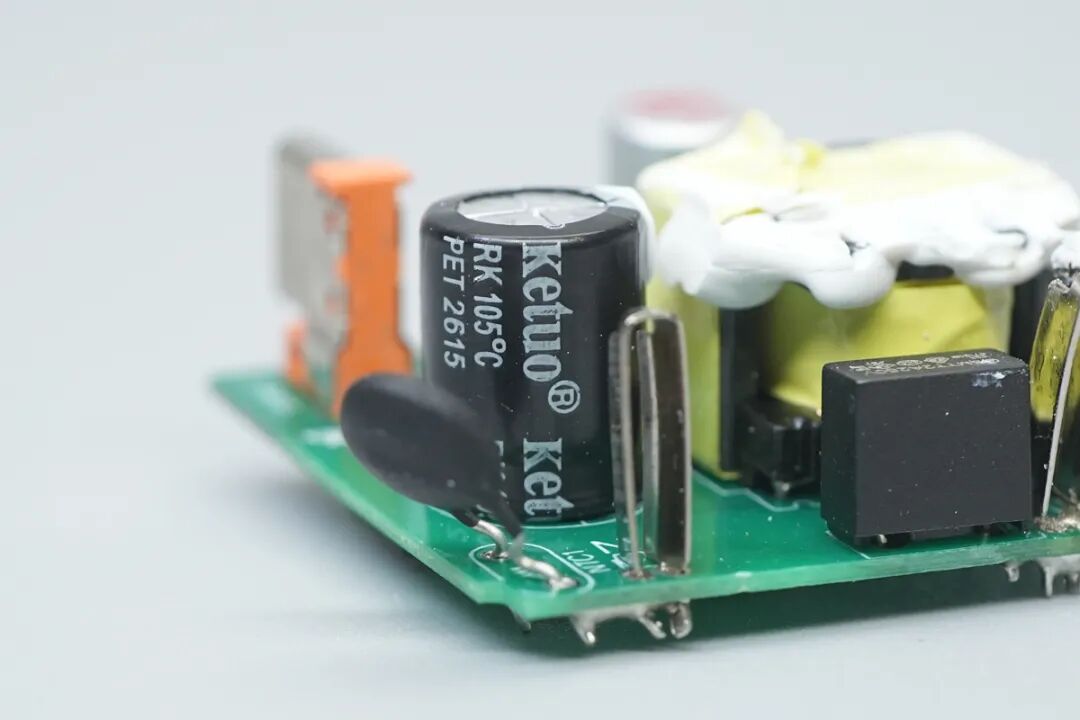

拆解报告:白牌20W印标USB-C充电器图24

高压滤波电容来自Ketuo科拓。

拆解报告:白牌20W印标USB-C充电器图25

另一面可见规格为450V 15μF。

拆解报告:白牌20W印标USB-C充电器图26

初级主控芯片供电电容来自JK军康,规格为50V 22μF。

拆解报告:白牌20W印标USB-C充电器图27

初级主控芯片丝印LX3726,采用SOP-8封装,芯片内部集成高压功率开关管。

拆解报告:白牌20W印标USB-C充电器图28

变压器喷码XED 1512-002 XDWY 2637。

拆解报告:白牌20W印标USB-C充电器图29

一颗贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中,料号为TMY1102M。

拆解报告:白牌20W印标USB-C充电器图30

特锐祥贴片Y电容资料信息。

相关阅读:

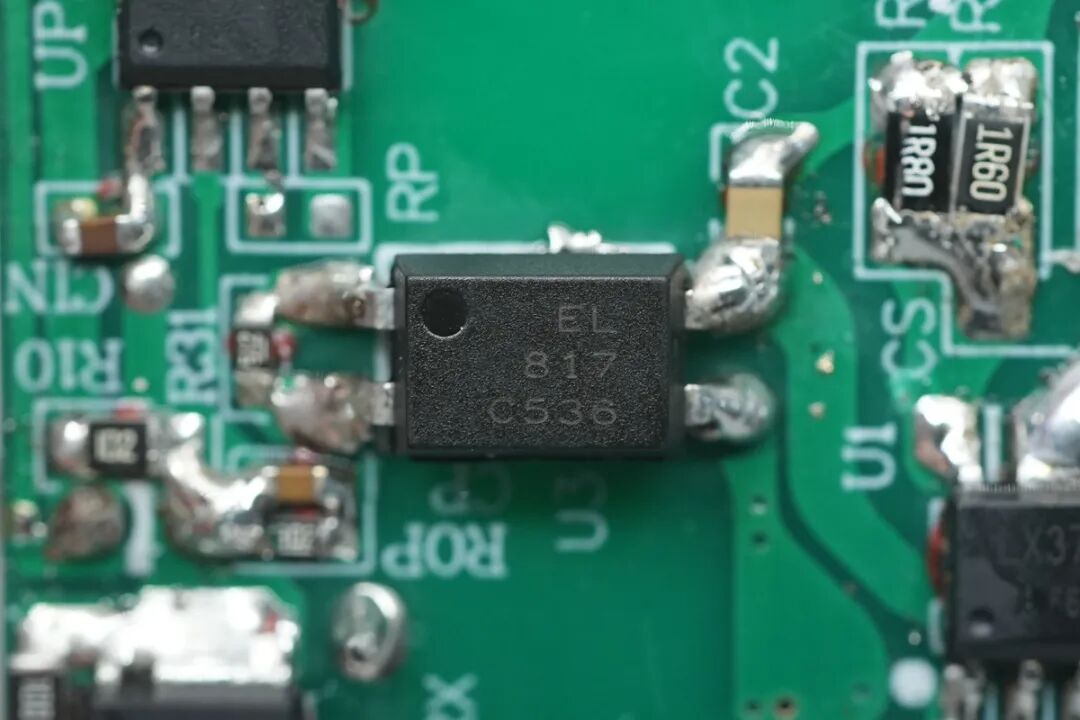

拆解报告:白牌20W印标USB-C充电器图31

一颗光耦来自亿光,型号为EL817。

次级侧电路解析

拆解报告:白牌20W印标USB-C充电器图32

次级同步整流芯片丝印LX1709,采用SOP-8封装。内置同步整流控制器与同步整流MOS管。

拆解报告:白牌20W印标USB-C充电器图33

协议芯片采用JADARD天德钰JD6617系列,该系列专为USB Type-C Source端设计的快充协议控制器,支持最新的 USB PD 3.2 SPR规范,并兼容PPS与AVS调压。

芯片支持5V~21V宽范围工作电压及3A输出电流,内部集成恒压控制回路,通过OPTO引脚驱动光耦实现次级侧电压调节,调压步进精度最高可达20mV。

JD6617兼容高通QC 2.0/3.0/3+、华为SCP/FCP、三星 AFC、Apple 2.4A以及BC 1.2等主流快充协议,芯片支持通过RPDO引脚外接单一电阻灵活配置功率和PDO,涵盖15W~60W的多档功率设定,提升了方案开发的便利性。

拆解报告:白牌20W印标USB-C充电器图34

安全性方面,JD6617内置约100mA放电能力的VBUS快速放电电路,并集成过压保护与欠压闭锁,USB接口具备4kV HBM ESD防护等级。

芯片采用SOP-8封装,支持外接或免外接VBUS管设计,外围元件极简,非常适合快充、86面板及排插应用。

拆解报告:白牌20W印标USB-C充电器图35

一颗输出滤波电容来自APAQ钰邦,规格为16V 680μF。

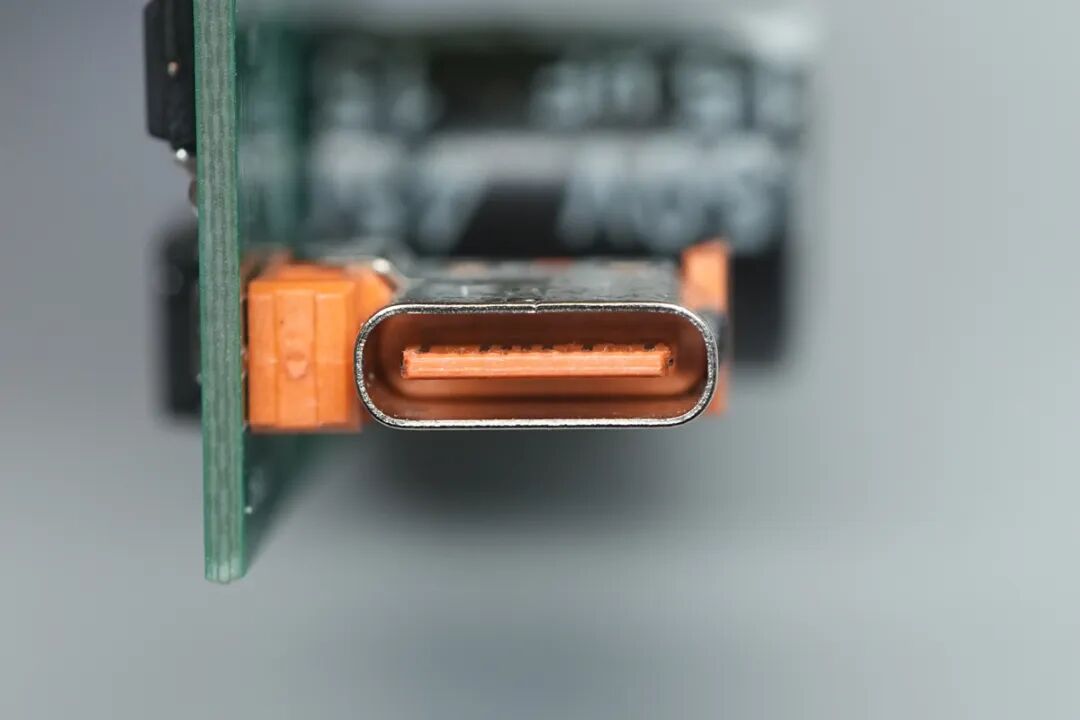

拆解报告:白牌20W印标USB-C充电器图36

USB-C输出母座特写,内部为橙色胶芯。

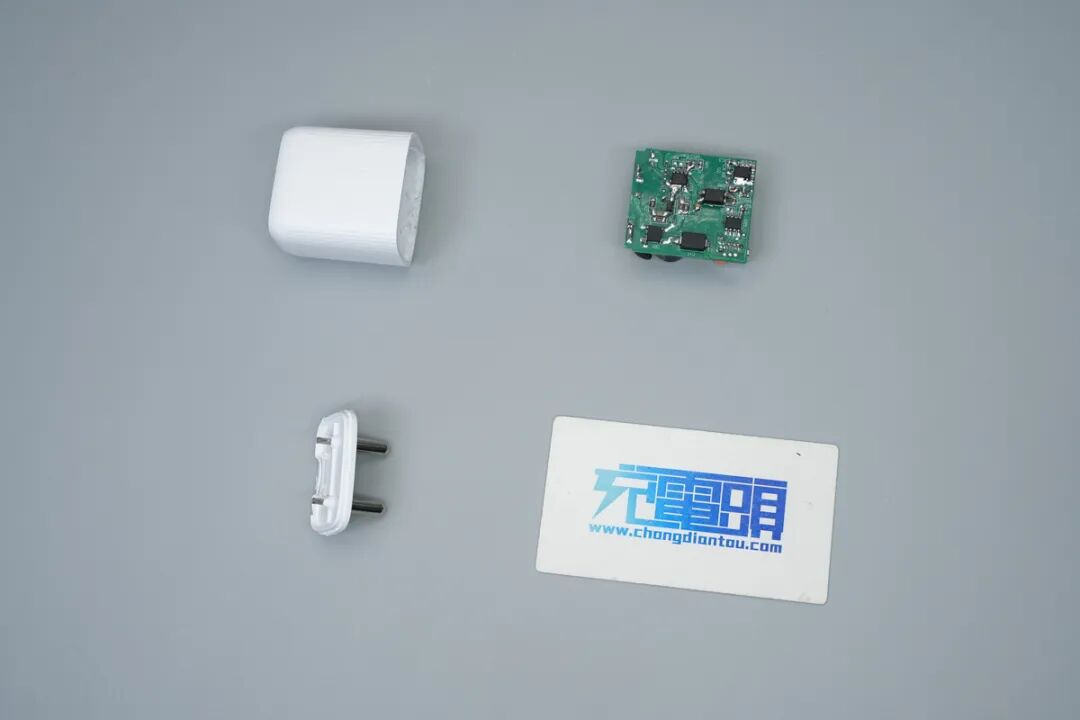

拆解报告:白牌20W印标USB-C充电器图37

全部拆解完毕,来一张全家福。

充电头网总结

拆解报告:白牌20W印标USB-C充电器图38

最后附上产品的物料清单,方便大家查阅。

这款印标20W USB-C充电器采用阻燃PC材质外壳,表面立体条纹纹理带来舒适的防滑防刮握持手感,整机体积小巧,支持QC3+、FCP、SCP、AFC、PD3.0快充协议,能够满足手机以及LoT设备的充电需求。

充电头网通过拆解了解到,充电器内部初级主控芯片采用LX3726,次级同步整流芯片采用LX1709,搭配天德钰JD6617A高集成协议芯片实现20W输出。整套方案芯片集成度高,显著缩减了外围元器件数量与BOM成本。

另外,充电器高压滤波采用科拓高压电解电容,初次级之间的贴片Y电容来自特锐祥,输出滤波采用固态电容,元器件间设有打胶固定。

整体可见,产品设计简洁,在保障稳定性与快充兼容性的同时有效控制BOM成本。
