USB接口看着简单，PCB画错了就是信号灾难
很多人做PCB时，看到USB接口第一反应是：
不就是D+、D-两根线吗？
不就是接个座子、放几个保护器件吗？
但真正做过项目的人都知道，USB接口最容易出问题的地方，往往不是原理图，而是PCB。
电脑识别不稳定、插上没反应、传输掉速、ESD一打就死机、USB3.0跑不满速，很多时候都不是芯片问题，而是布局布线没处理好。
尤其是USB3.0和Type-C接口，速率上来之后，PCB已经不能再按普通低速线处理。

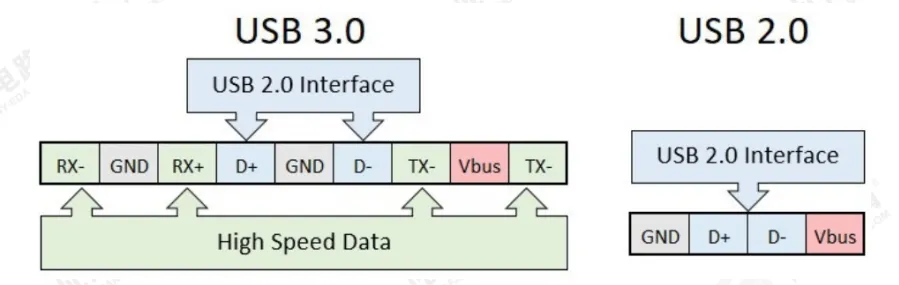

USB 2.0与USB 3.0管脚定义
USB2.0最高传输速率可以达到480Mbps，USB3.0最大传输带宽可以达到5Gbps。
这个速度意味着什么？
意味着它已经不是“能连通就行”的普通信号，而是典型的高速差分信号。
只要差分阻抗不连续、走线太长、过孔太多、参考平面被切割、ESD器件放得太远，信号质量都会下降。轻则传输不稳定，重则设备直接识别失败。
所以USB接口设计，核心不是把线连过去，而是要控制好这几件事：
接口位置、保护器件位置、差分阻抗、等长控制、回流路径、外壳地处理。
USB接口布局第一步，不是急着布线，而是先把关键器件摆对。
1. USB接口尽量靠板边放
USB接口通常要靠近板边或结构开口位置放置，方便插拔，也方便结构装配。
如果接口位置离板边太远，后面不仅结构不好配合，USB差分线也会被迫拉长，信号风险会变大。
2. ESD和共模电感要靠近接口
USB接口是外部插拔接口，最容易受到静电影响。
所以ESD器件要靠近USB接口放置。常见顺序是：
ESD → 共模电感 → 阻容器件
这个顺序不能乱。
ESD太远，静电已经进板子了，保护效果就会变差。
3. ESD和接口之间要留工艺间距
ESD虽然要靠近接口，但也不能贴得太死。
实际布局时还要考虑焊接、返修、装配空间，避免后期加工困难。
4. 差分线越短越好
USB差分线越短，阻抗越容易控制，反射风险越小。
特别是USB3.0的RX、TX高速差分线，要优先安排布线路径。
一句话总结：
USB接口布局的核心，就是让接口、保护器件、高速线三者距离尽量短，路径尽量顺。

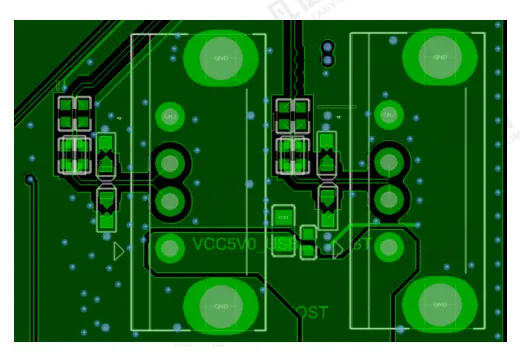

USB 2.0的布局与布线
USB差分线不能随便拉。
不管USB2.0还是USB3.0，都要按差分信号处理，差分阻抗一般控制在90Ω左右。
这里有几个关键点：
第一，差分线尽量同层、同宽、同距。
不要一会儿变宽，一会儿变窄，也不要中途随意拉开间距。
第二，少打过孔。
每一个过孔都会带来阻抗不连续，过孔越多，反射风险越高。
第三，换层位置要加回流地过孔。
差分线换层时，信号回流路径也要跟着换层。旁边加地过孔，就是为了给回流电流提供通道。
第四，尽量不要跨分割。
USB差分线下面最好有完整参考地平面。
一旦跨过电源分割、地分割，回流路径被切断，信号完整性和EMI都会变差。

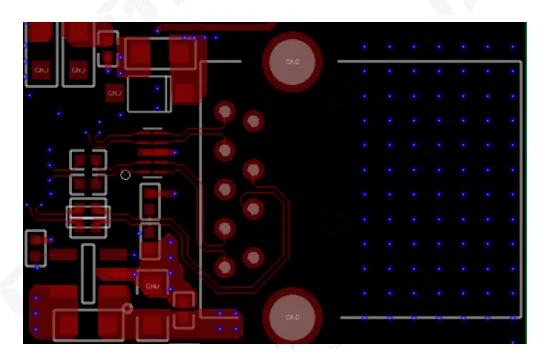

USB 3.0的布局与布线
USB接口有一个很容易被忽略的问题：外壳地。
很多USB接口的金属外壳会接保护地，信号部分接系统GND。
这两个区域如果处理不好，静电和干扰就可能直接串到信号地里。
给出的处理方式是：
如果USB两边定位柱接保护地，分割时要保证保护地与GND之间有一定距离，通常可按2mm间距处理，并且在保护地区域多打地孔，保证连接充分。
这个地方不要只看电气连接，还要看ESD泄放路径。
静电来了之后，应该优先通过外壳地泄放，而不是冲进主板内部。
外壳GND和信号GND的隔离
USB差分对需要做等长控制。
为什么？
因为D+和D-是一对差分信号，它们不是单独工作的，而是互相配合传输数据。
如果一根线比另一根线长太多，信号到达时间就会不一致，时序会偏，差分信号也会被转成共模干扰。
内容提到，差分对长度差通常要控制在较小范围内，比如5mil以内。
实际设计时，不要为了等长做过度蛇形。
正确做法是：先把主路径走顺、走短、少过孔，再在必要位置做少量补偿。
记住一句话：
等长是补救手段，不是布线炫技。

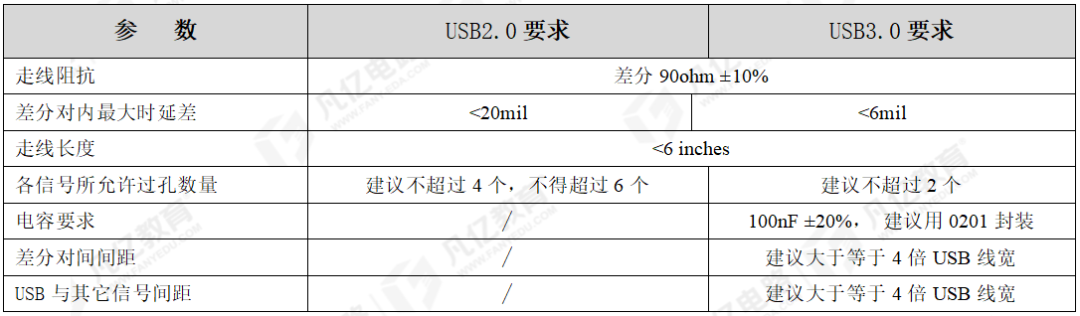

USB2.0与USB 3.0的PCB布线要求
很多新手容易把Type-C和USB3.0、USB3.1混为一谈。
这里要分清楚：
Type-C只是一种接口形态，不等于某个USB版本。
Type-C的优势是正反可插、体积更小、扩展能力更强，并且可以支持更高传输速率和更大功率传输。
但也正因为它功能更多，PCB设计难度也更高。
Type-C接口里不仅有D+、D-，还有RX/TX高速差分线、CC1/CC2、VBUS、SBU等信号。
如果只是照着封装把线拉出去，很容易留下隐患。
Type C接口的管脚定义
1. ESD和共模电感仍然要靠近接口
Type-C也是外部插拔接口，ESD防护同样要靠前放。
常见顺序依然是：
ESD → 共模电感 → 阻容器件
器件越靠近接口，保护效果越直接。
2. TX耦合电容靠近接口放置
Type-C高速信号中，TX信号线的耦合电容一般靠近接口放置。
RX信号线的耦合电容通常由设备端提供。
这个位置不能随便放太远，否则高速路径会变长，阻抗连续性也会变差。
TX信号线的耦合电容
3. Type-C差分阻抗控制90Ω±10%
Type-C高速差分线也要控制阻抗。
设计时要保证参考平面完整，不要跨分割，换层过孔数量也要尽量少。
内容中建议，信号打孔换层数量不要超过2个。
4. 六对差分线都要认真处理
Type-C里面有RX/TX高速差分线，也有D+/D-差分线。
这些差分线至少要紧邻一个地平面，如果两侧都有良好的参考地平面更好。
走线原则还是那句话：短、直、少换层、参考完整。
5. 差分线对内等长误差要小
Type-C差分线也要做对内等长。
内容中提到，对内等长误差建议控制在6mil以内。
同时，差分对之间、差分对与其他信号之间，也要保持足够间距。
间距不够，串扰就会上来。
6. CC1/CC2不能随便画细线
CC1和CC2是Type-C接口里的关键引脚。
它们负责连接检测、正反插识别、主从角色判断、VBUS配置等功能。
所以CC线不是“普通辅助线”，走线时要注意线宽和路径，不要当成无关紧要的小信号随便处理。

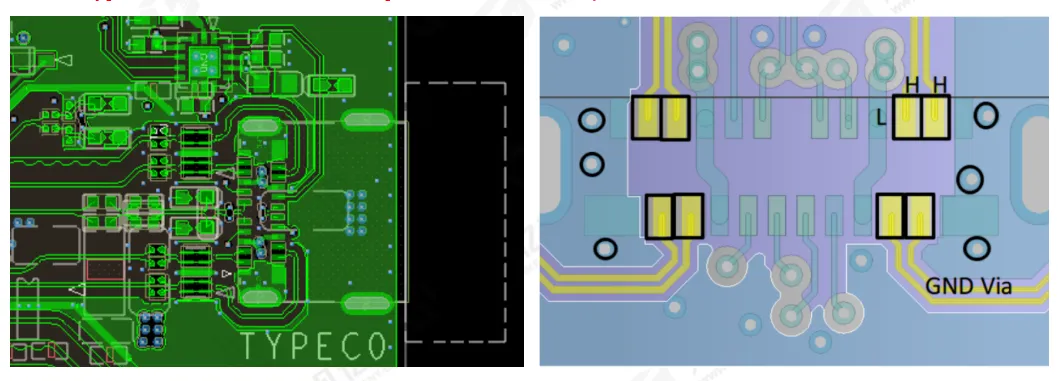

Type-C连接器布线示意
做USB接口时，不要只检查有没有连通。
真正应该检查的是这几个问题：
接口是不是靠近板边？
ESD是不是靠近接口？
共模电感和阻容顺序是否合理？
USB差分线是不是90Ω阻抗控制？
高速差分线是不是尽量短？
过孔是不是尽量少？
换层位置有没有回流地过孔？
参考平面是否完整？
有没有跨分割？
差分线有没有做等长？
外壳GND和信号GND有没有合理处理？
Type-C的CC1/CC2有没有按关键线处理？
如果这些点都没有问题，USB接口的稳定性会明显提高。
很多PCB问题，不是画线画不出来，而是没有提前建立规则意识。
USB接口看起来只是一个小接口，但它背后考验的是高速信号、ESD防护、结构配合、地回流和工艺细节。
真正的PCB设计，不是把线连上。
而是让信号稳定地跑起来。
