最近，充电头网拿到了绿联推出的USB-C 45W屏显氮化镓充电器。该产品配备折叠插脚，机身采用金属漆与肤感漆结合工艺，搭配R型圆弧边角，触感细腻丝滑且具备极佳的金属质感。
其最大的特色是创新性地在机身正面搭载了一块45°斜面设计的智能显示屏。无论是桌面插排使用，还是墙面插座使用，都有良好的可视角度。
通过这块屏幕，用户可以实时查看总功率、电流、电压、快充协议、温度监控，甚至还能切换各种生动有趣的表情包动画表盘，可玩性更高。
不仅如此，这款充电器还兼容UFCS、QC、PD3.2/AVS等快充协议，可满足市面上多数手机、平板、轻薄笔电的快充需求。
此前，充电头网还拆解过安克Nano 45W氮化镓屏显充电器，两款产品虽然输出功率相同，但设计理念却截然不同。
相关阅读：
下面充电头网就为大家带来绿联45W带屏氮化镓充电器的详细拆解，带你一探内部用料。
绿联USB-C 45W屏显氮化镓充电器外观
包装盒正面采用银灰色背景，印有绿联品牌Logo、充电器实物渲染图以及45W和惊喜联接 无限可能字样。
包装盒背面印有详细的产品参数及生产制造商信息，并贴有防伪标签。产品实际参数到后面实物环节再介绍。
包装内含充电器主机、产品说明书以及保修卡。

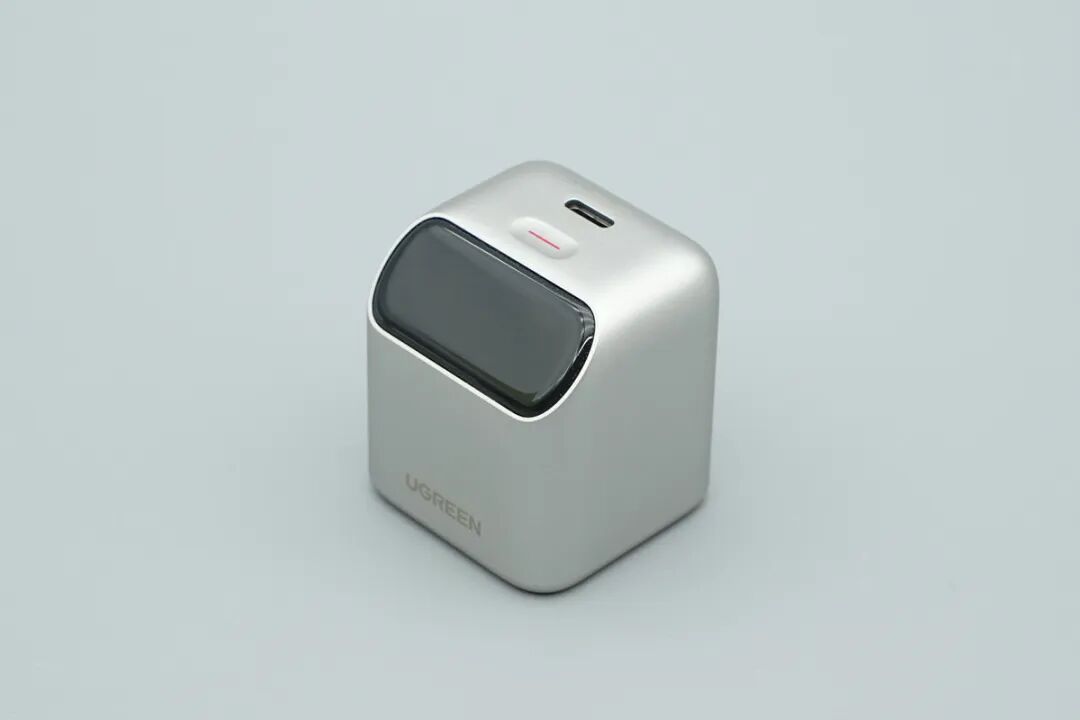

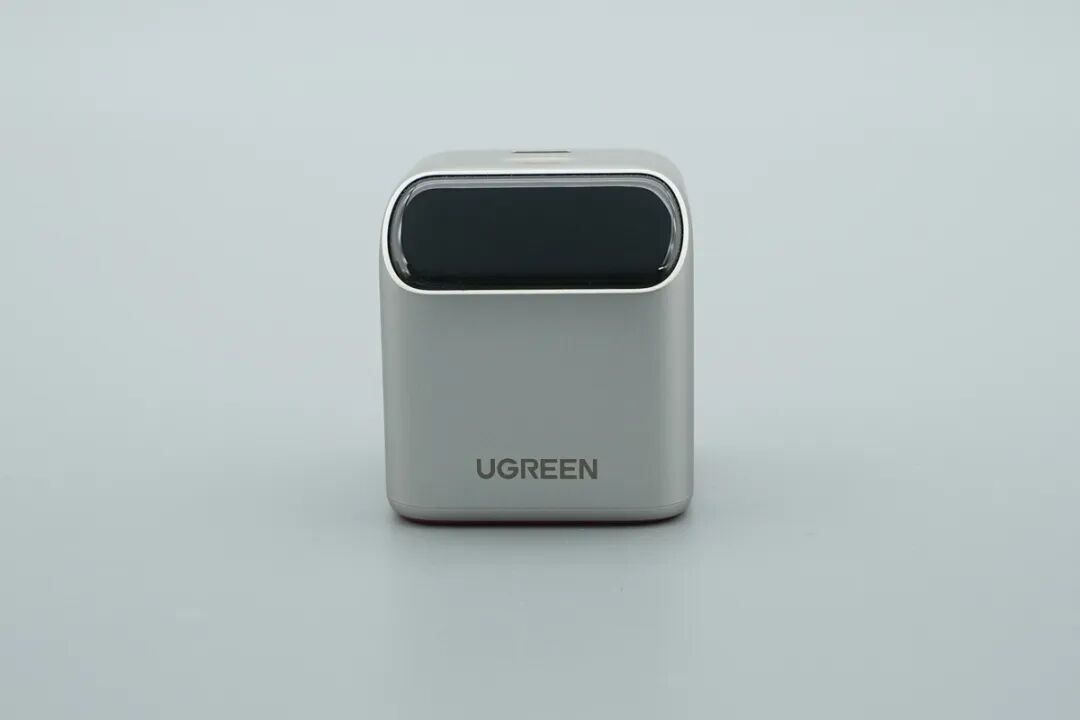

充电器机身采用银灰色外壳，边角圆润，正面配有一块黑色高光屏幕区域，具有很高的辨识度。
机身正面屏幕下方印有UGREEN品牌Logo。
从侧面看，屏幕面板带有一个自然的倾斜角度，这样的设计非常方便插在墙插或桌面插排上时，用户以自然的视角读取屏幕信息。
充电器背面设计十分简洁，底部可以看到折叠插脚。
充电器顶部配有单USB-C输出接口，上方印有笔记本/手机图标，下方有一条红色的触摸按键区域。
底部底盖采用醒目的红色配色，并配备了可折叠的新国标插脚，方便差旅收纳。
产品详细参数如下：
型号：X740
输入：100-240V~ 50/60Hz 1.2A Max
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A，输出总功率45.0W Max
制造商：深圳市绿联科技股份有限公司。
中国制造
该产品通过了3C认证
可折叠新国标插脚特写，做工扎实无毛刺。

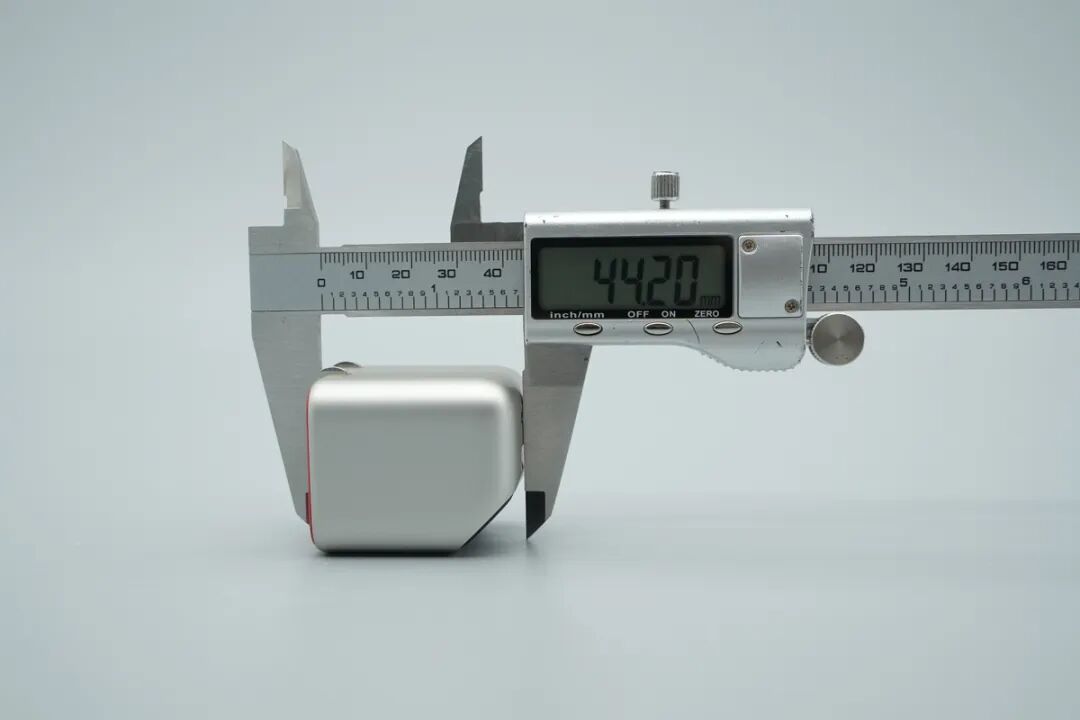

使用游标卡尺测得充电器机身高度约为44.20mm。
使用游标卡尺测得充电器机身长度，约为40.10mm。
测得充电器宽度约为37.98mm。
充电器净重约为91.6g。

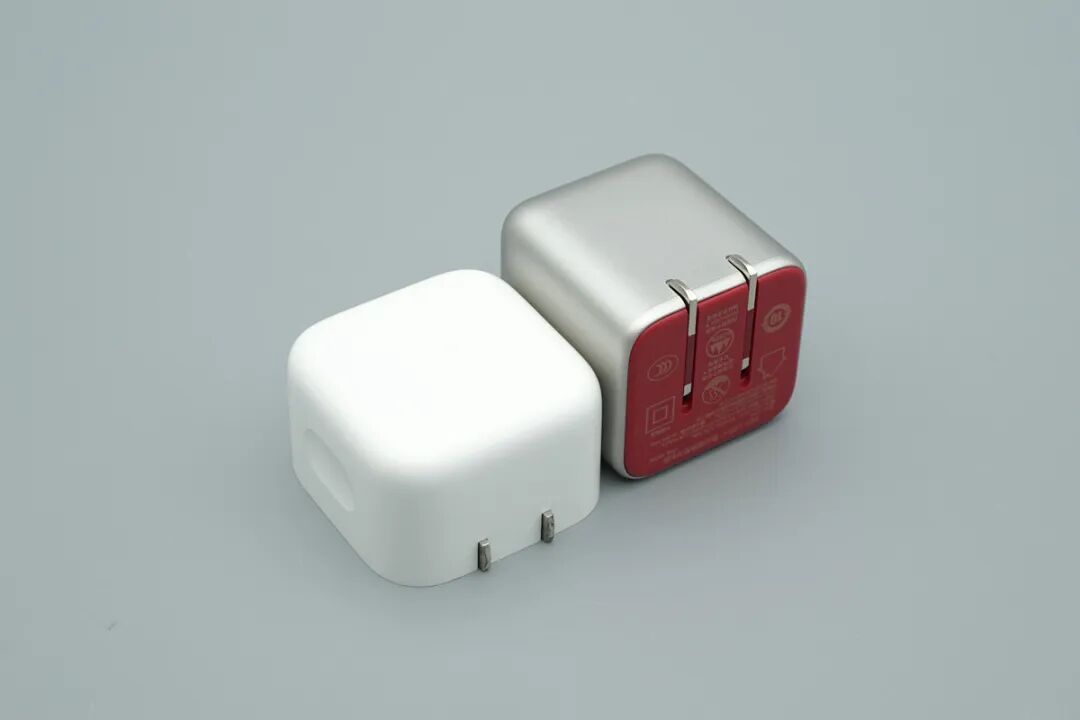

将绿联45W充电器与苹果40W动态充电器对比，大小如图所示。
将充电器拿在常年男性手中，大小如图所示。

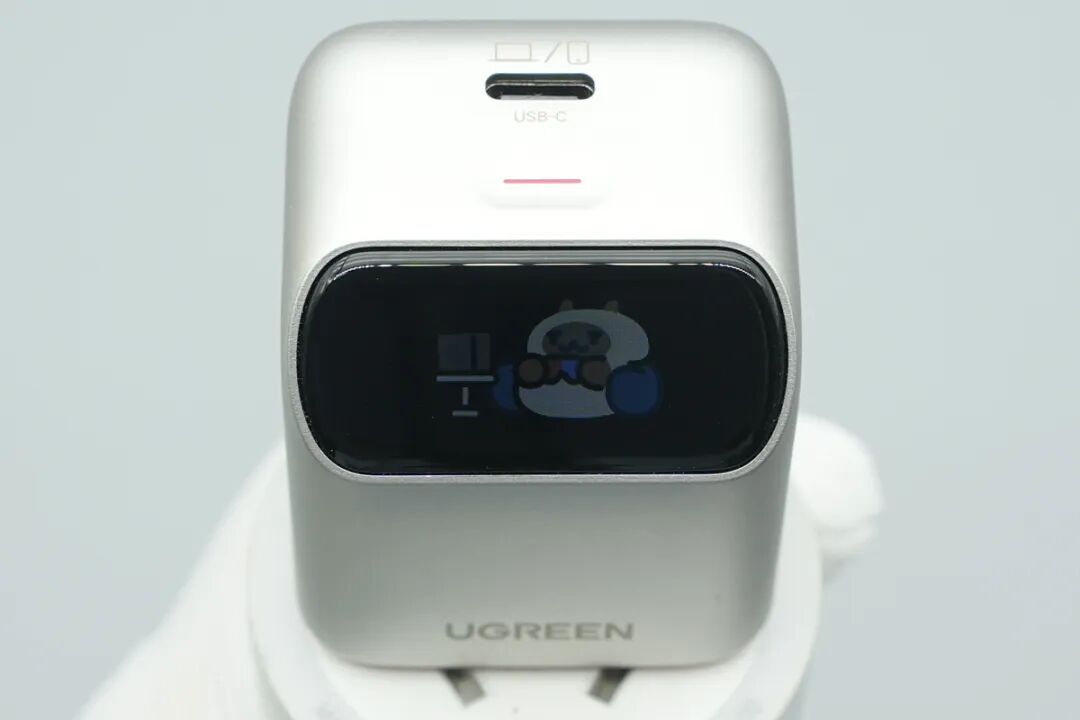

充电时，屏幕可实时显示当前的功率，以及当前的快充协议、电压和电流信息。并可以通过单击切换充电设备信息、功率信息、温度检测以及设置界面。
单击屏幕切换显示安心快充状态及温度限值，并提示正在进行智能温控与国际温度限值保护。
切换到设置界面后，长按两秒可以进入设置菜单。
进入设置界面后，可以再次长按2秒按键切换开启或关闭PPS优先功能。
同理也可以设置是否开启屏幕常亮。
长按按键3秒还可以设置屏幕方向翻转，长按按键不放可连续旋转显示屏。
产品空载状态下会轮播4个预置动画。
另一个动画状态展示。

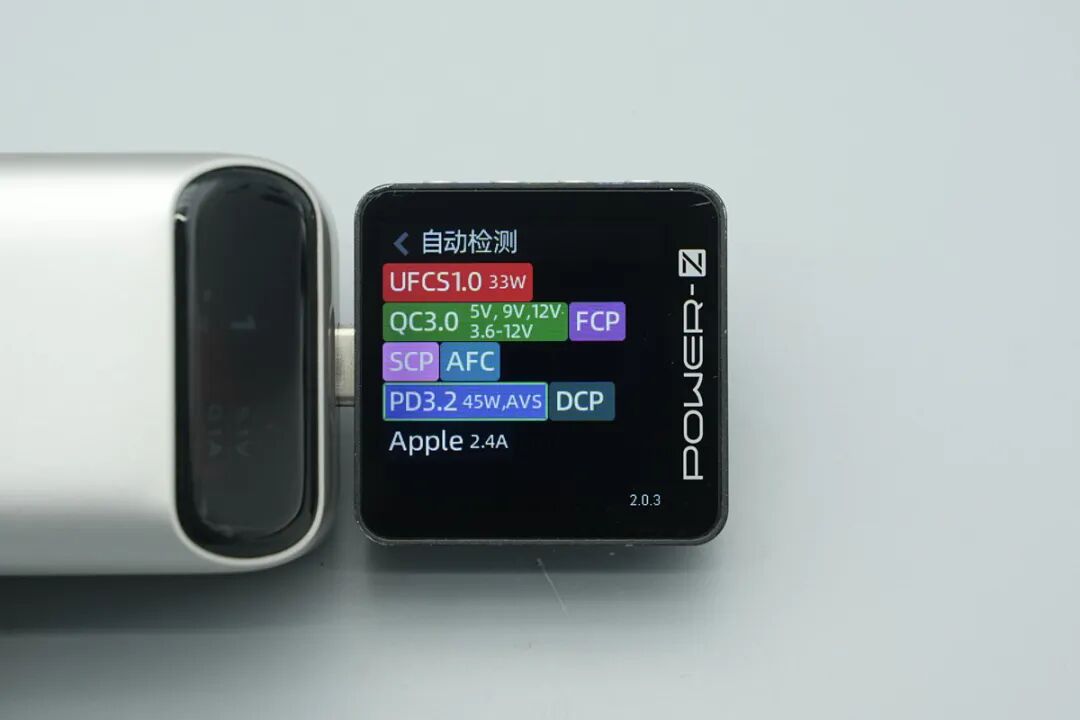

使用POWER-Z KM003C测试仪测得USB-C口支持UFCS 1.0、QC3.0、FCP、SCP、AFC、PD3.2/AVS、DCP以及Apple 2.4A快充协议。
相关阅读：
PDO报文显示其具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及9-20V 3A、2.25A的AVS电压档。
相关阅读：
测得UFCS融合快充协议具备5-11V 3A电压档位。

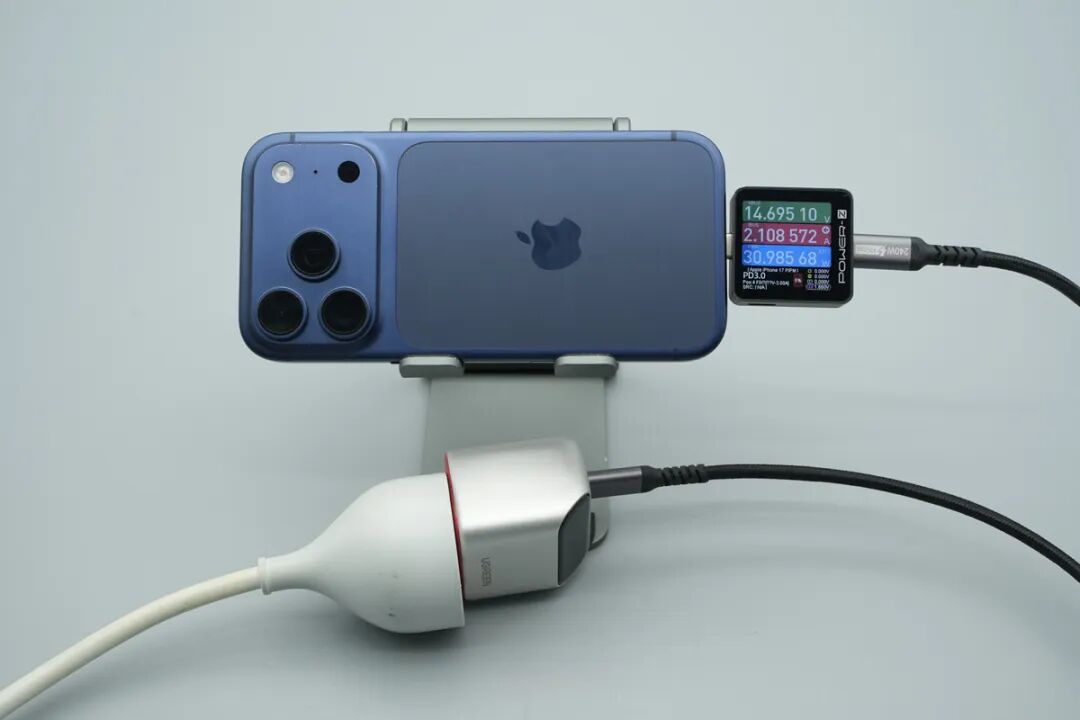

为iPhone17 Pro充电，充电功率可达30W。
相关阅读：
简单看过产品外观以及快充协议兼容性，充电头网继续为您带来实际的产品拆解。
绿联USB-C 45W屏显氮化镓充电器拆解
进入拆解环节，沿底部缝隙撬开红色的超声波焊接底盖，可以看到内部PCBA模块被大量的灰色导热灌封胶完全覆盖。
红色底盖内侧一览，装有折叠插脚的机械结构，通过两根金属触点连接PCBA供电。
充电器内部注满了灌封胶，可确保整机散热性能并提升抗跌落能力。

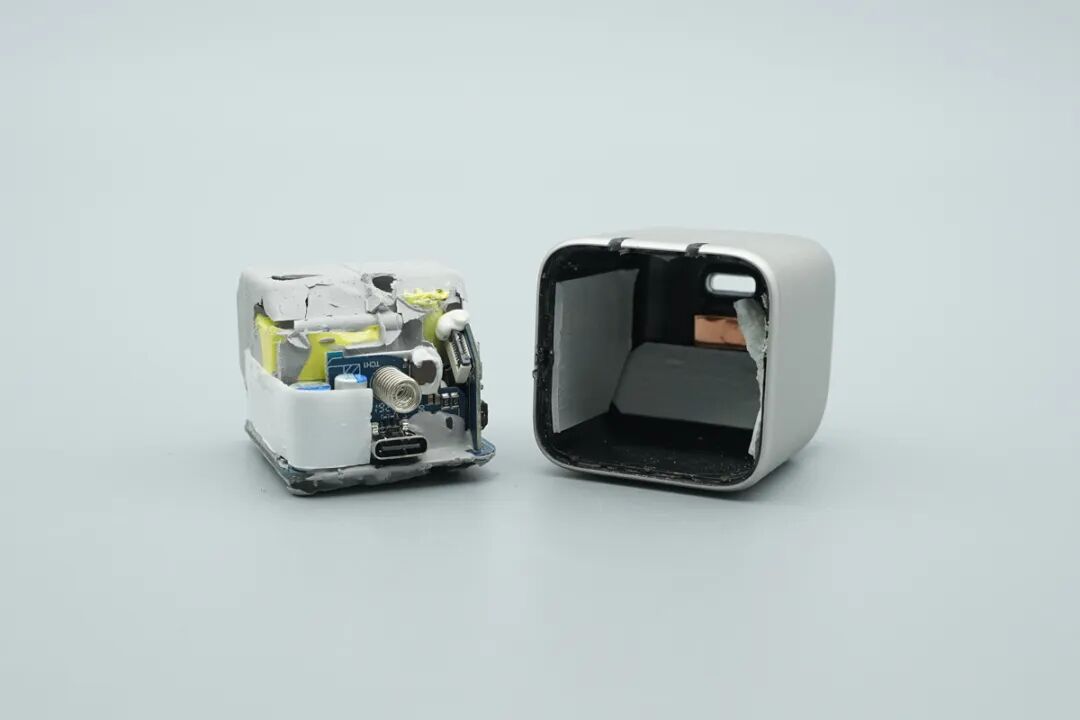

将PCBA模块从银色外壳中整体抽出。

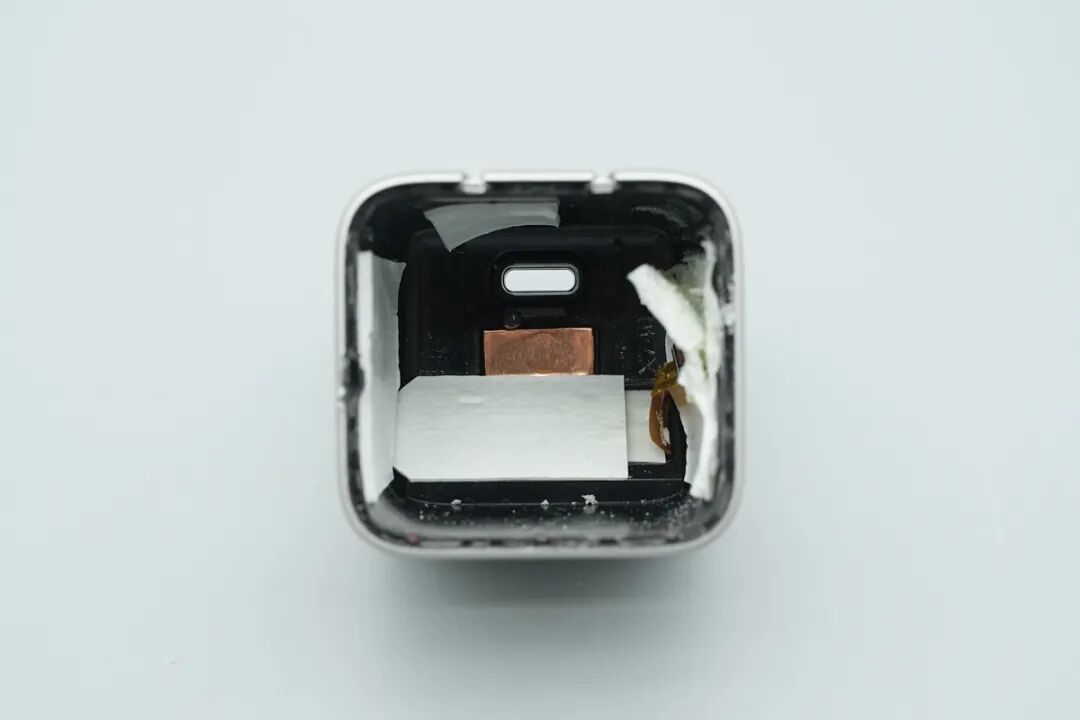

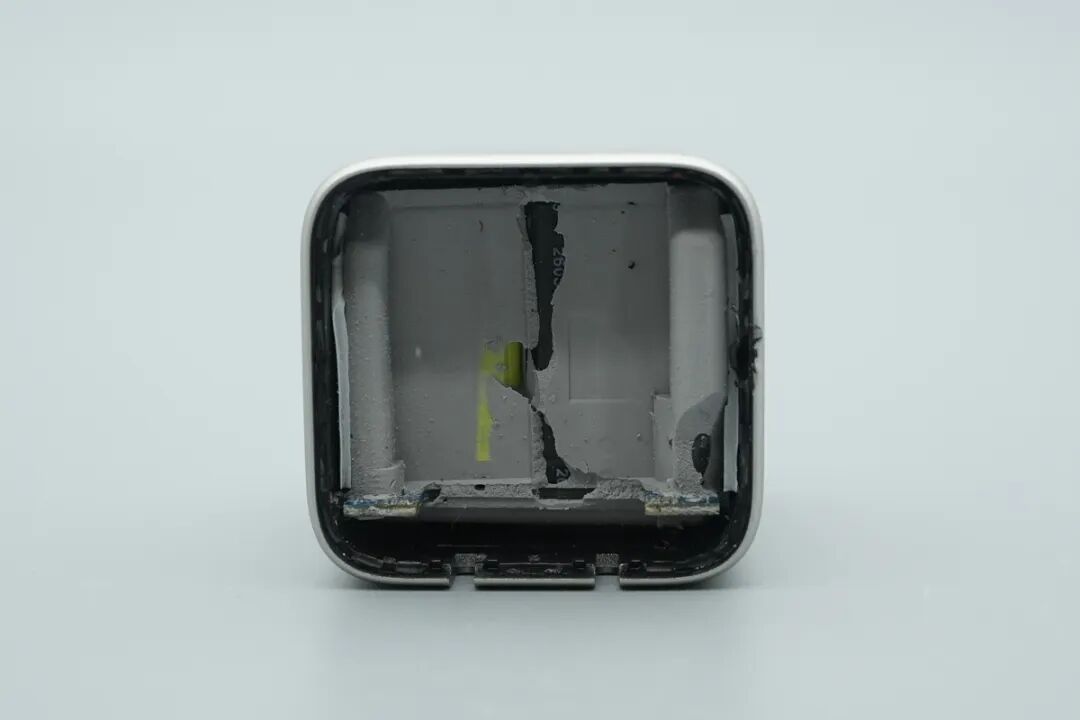

银色外壳内部一览，侧壁贴有导热片以及一块铜箔覆盖的触摸感应区域。

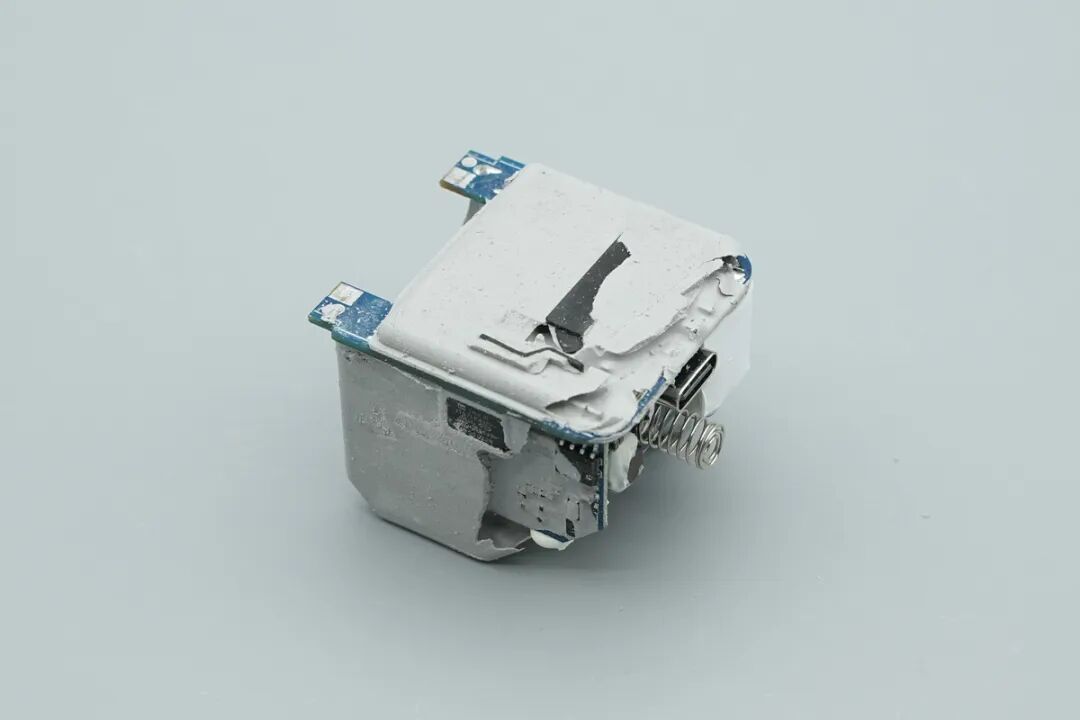

取出的PCBA模块整体被灰色灌封胶包裹，侧面露出了一颗输入端电容和触摸感应弹簧。
模块的背面同样被大量灌封胶覆盖。
测得PCBA模块长度约为39.12mm。
测得PCBA模块宽度约为35.19mm。

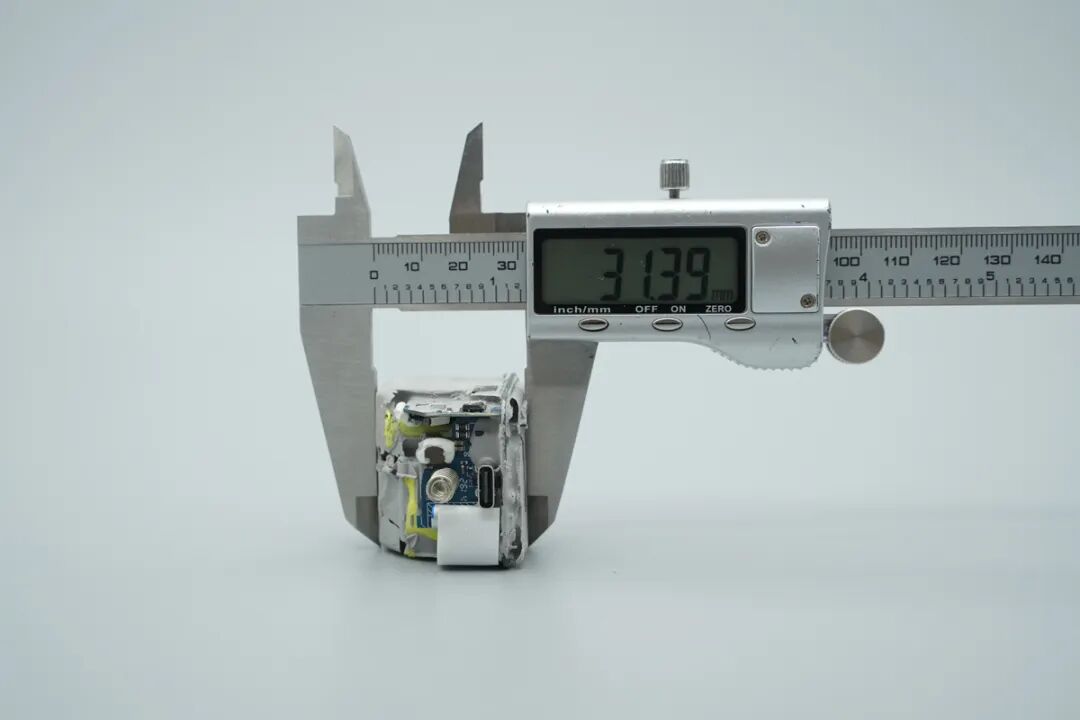

测得PCBA模块厚度约为31.39mm。
清理掉表面的大部分导热灌封胶后，可以看到内部采用底部主板＋两侧小板堆叠设计的结构。

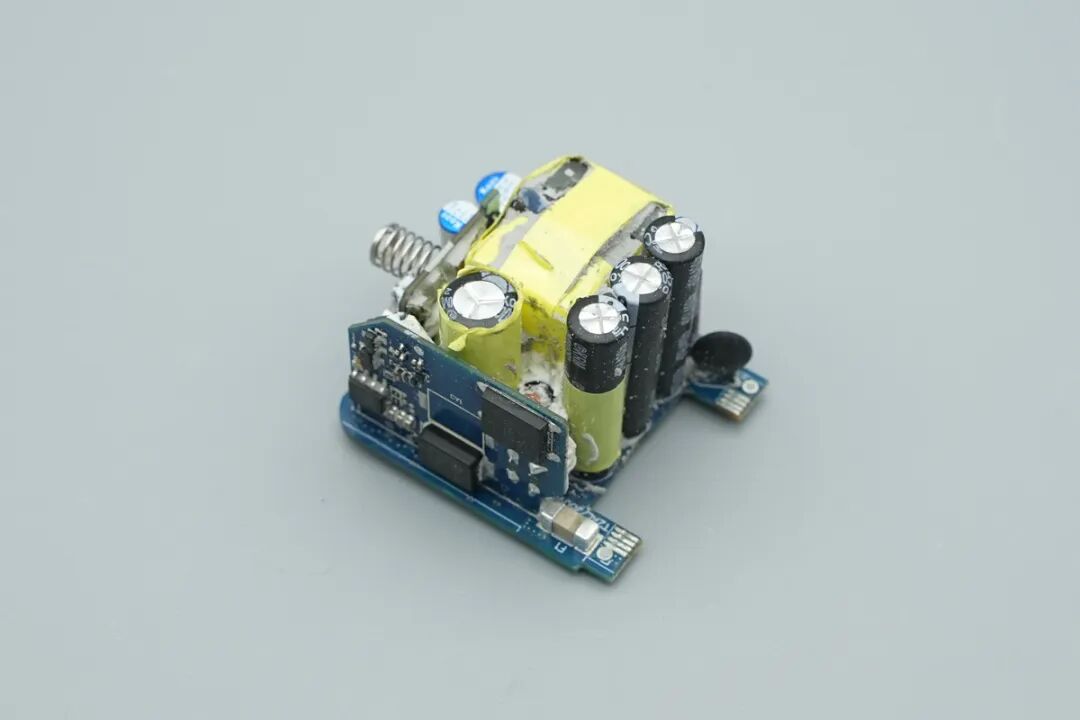

换个角度，可以看到四颗输入滤波电解电容。
翻转至背面，可见初次级界限分明。
PCBA模块正面分布输入EMI滤波电路、输入滤波电容、变压器、输出滤波电路以及输出端小板。
模块可见高压滤波电容、主控芯片供电电容、变压器等元器件。
输出端一侧，可见两颗固态电容、用于连接外壳端屏幕控制排线的弹簧，以及居中的USB-C接口母座。
侧面小板上，分布整流桥以及贴片Y电容等器件。
将两侧小板分离，主要由左侧带有屏幕驱动的小板、中间带有变压器的主板、以及右侧的输出小板三部分组成。

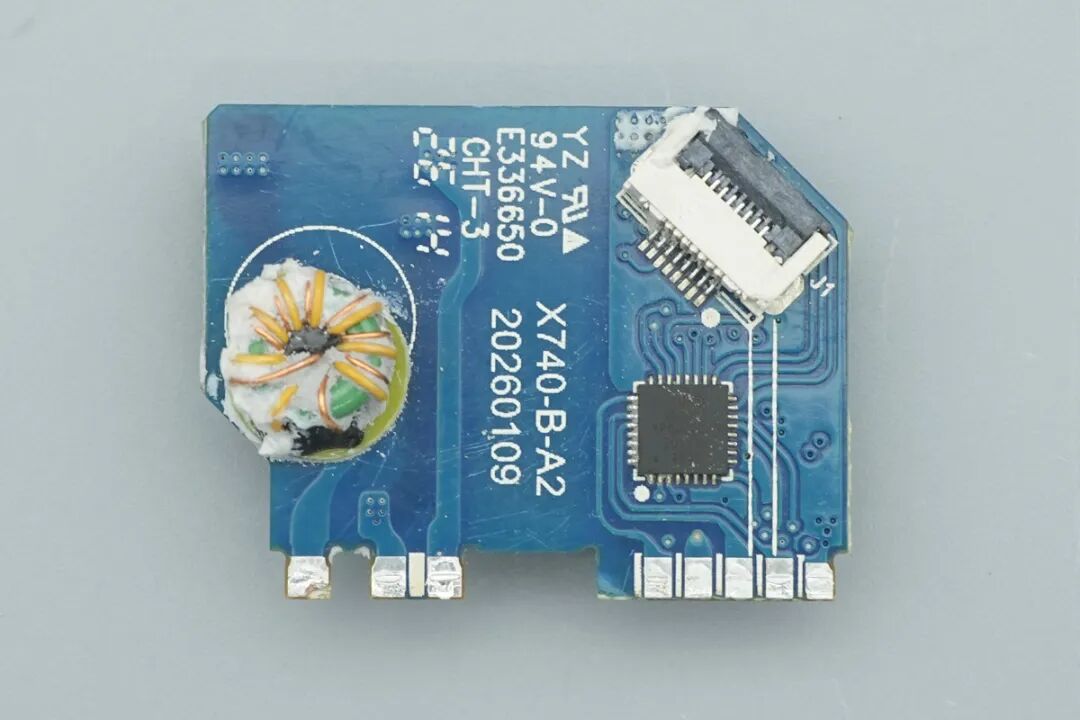

左侧的侧边小板正面设有一颗共模电感、屏幕主控MCU以及一个连接屏幕FPC排线的母座。

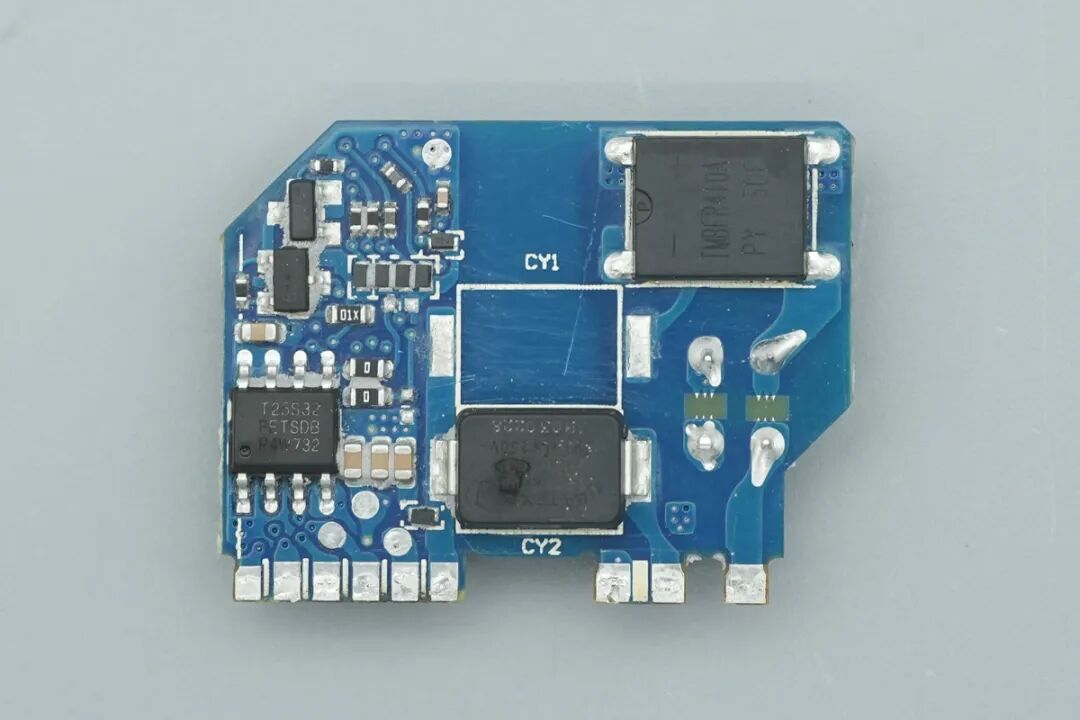

侧边小板背面一览，设有一颗整流桥、存储芯片和贴片Y电容。
右侧的输出接口小板正面设有输出固态滤波电容、触摸弹簧和USB-C母座。
输出接口小板背面设有协议芯片和输出VBUS开关管等器件。
输入端一颗贴片保险丝特写。
一颗差模电感，外套热缩管绝缘。
NTC热敏电阻特写，用于抑制充电器插电时的上电浪涌电流。
共模电感特写，用于滤除EMI干扰。

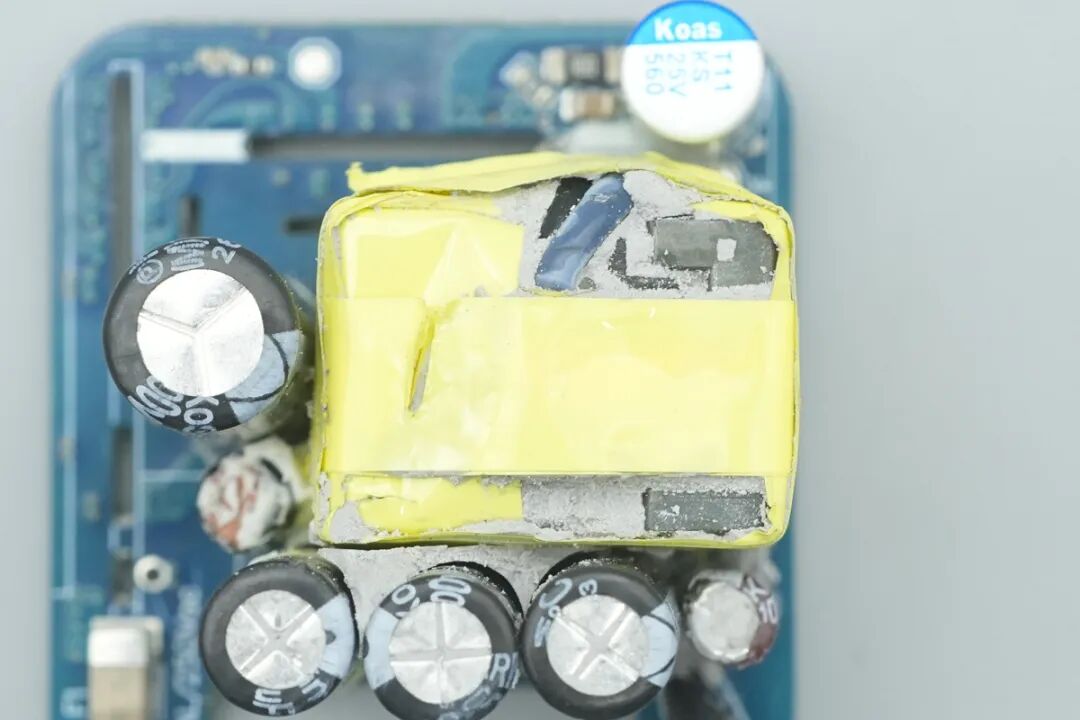

变压器顶部外包黄色胶带。
输入端的高压滤波电解电容均来自Koshin东佳，此侧三颗的规格均为400V 18μF。
另外一颗高压滤电容来自东佳，规格为400V 33μF。
主控芯片供电电容来自Koshin东佳，规格为100V 100μF。

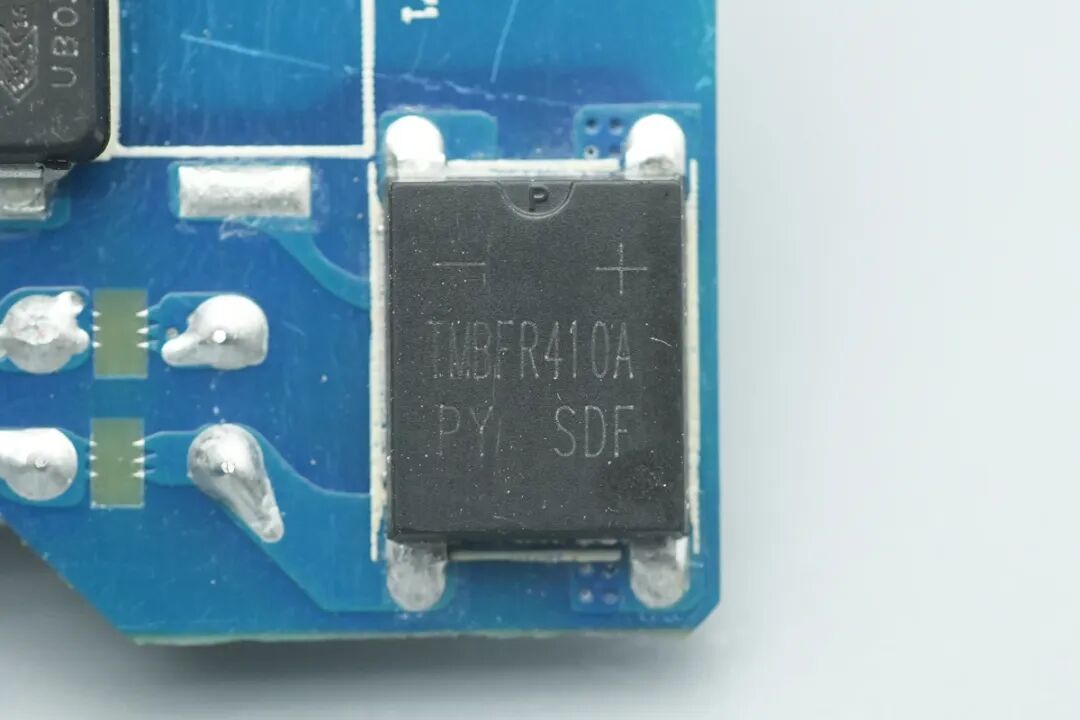

一颗整流桥，丝印TMBFR410A。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1471K。
特锐祥贴片Y电容资料信息。
相关阅读：
PCBA主板底部，可以清晰看出这款充电器采用了主板+两侧小板组合的U型空间结构，分布合封氮化镓及同步整流芯片及对应的同步整流管等器件。
内置的合封氮化镓芯片来自HYASiC华源智信，型号HYC3688HR02-R，HYC3688H系列产品是集成PWM+ Sense Fet + GaN的三合一控制器。
相关阅读：
该控制器采用无损电流检测技术，集成了高压启动，消除通用的采样电阻，进一步提升效率，减少外围器件，降低系统成本。
芯片内部集成700V DGaN，贴合市场需求，非常适合小体积电源。专利D-GaN驱动技术和可调节开关速度改善辐射EMI特性。
DFN6mmX8mm封装，有效兼顾成本和散热。搭配华源同步整流芯片，确保系统可靠工作在CCM/QR/DCM模式。
为了确保系统安全，HYC3688H提供了丰富且完善的内部保护功能，包括输出过压保护、变压器饱和保护、过载保护、过温保护以及掉电保护等。
该产品广泛应用于电视/显示器电源、、USB PD充电器及笔记本电脑适配器等领域。
用于高低压侧隔离反馈的贴片光耦，丝印L217 Q02 C。

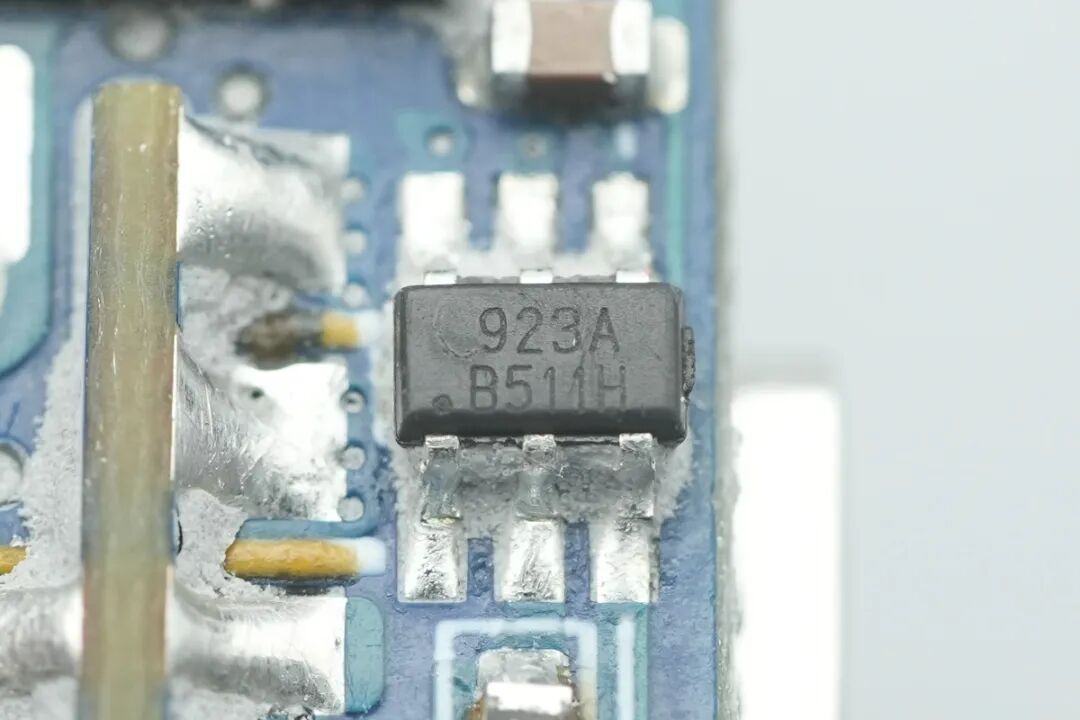

内置的同步整流芯片同样来自华源智信，型号为HY923A，SOT23-6。该芯片是一款智能数字控制多模式同步整流控制器 ，通过驱动NMOS取代肖特基二极管来大幅提升系统效率。
相关阅读：
HY923A无需辅助绕组即可灵活支持高侧和低侧同步整流，适应3.2V~25V的宽输出电压范围 ，并支持高达150 V的高压漏极检测。
该器件采用数字控制技术，能够针对不同应用在DCM、PFM、CCM和QR等多种模式下实现优化运行。
其核心的自适应预关断方案不仅能确保快速的状态转换、最大程度地减少开关损耗 ，还能通过柔性的开关关断过渡有效改善系统的EMI表现。
在系统可靠性设计上，HY923支持通过INTG引脚灵活配置伏秒阈值，从而有效避免在DCM或QR模式下因寄生振铃而导致MOSFET发生误触发。
结合内置的防直通保护以及低静态电流特性 ，该控制器成为PD快充及AC/DC离线适配器等应用的理想选择。
同步整流管丝印S10N006DT。

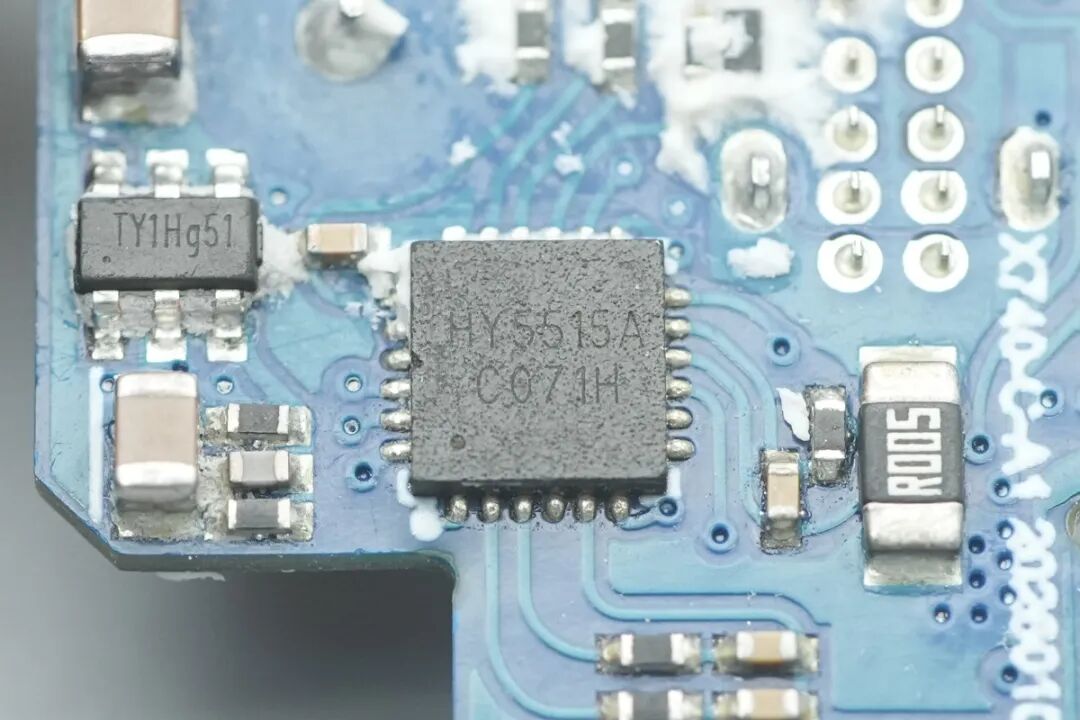

内置的协议芯片来自华源智信，型号为HY5515A。该芯片是一款高性价比快充协议芯片，内置32位ARM内核MCU，配备32Kb Flash及 4Kb SRAM，采用QFN24封装。
相关阅读：
HY5515A支持PD3.2、PPS、QC3.0+及UFCS等多种快充协议，支持AVS/DPS，专为各类高性能PD快充设计。
HY5515A支持I2C和串口通信，为智能交付屏提供各类系统参数，电压、电流、功率等信息，能够快速识别iPhone 17/16/15系列产品。
HY5515A内置全面的可编程保护功能，涵盖过压、欠压、过流及过温保护。结合强效的ESD防护能力，能够确保系统的高可靠性。

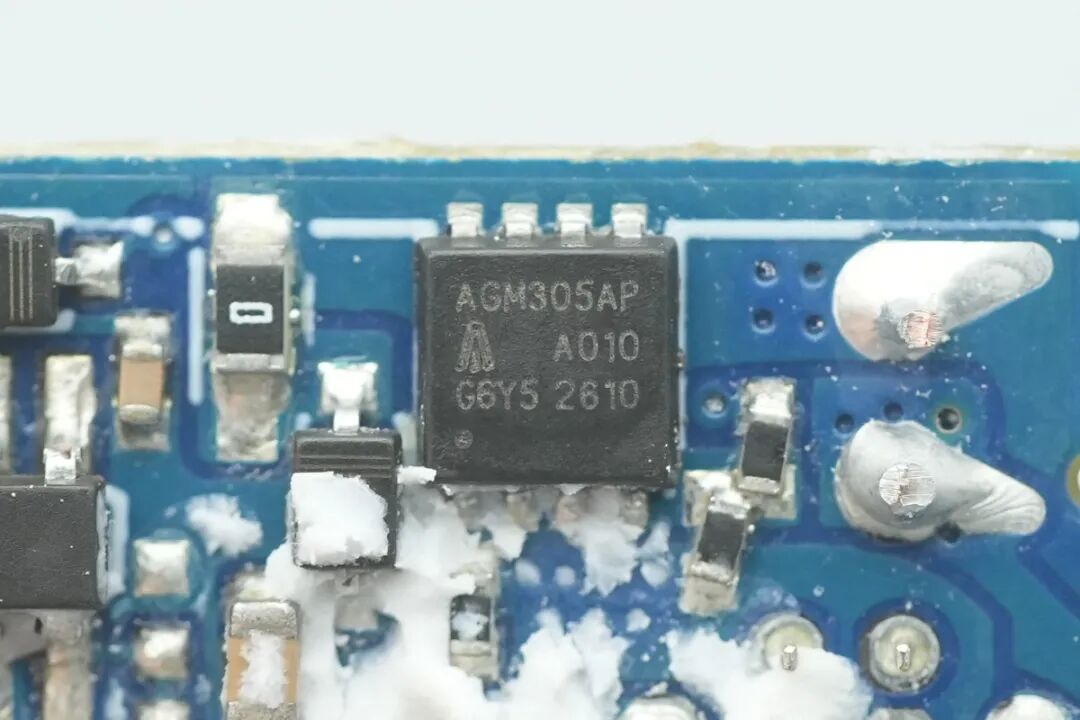

VBUS开关管来自AGMsemi芯控源，型号AGM305AP，耐压30V，导阻4.5mΩ，采用PDFN3333封装。
输出端的一颗Koshin东佳滤波固态电容，规格为25V 560μF。
负责屏幕UI显示及与充电器各项参数交互的MCU微控制器，丝印YP0C0098H。
NOR flash来自First-Rank飞思瑞克，型号T25S32，采用SOIC8封装，用于存储设备固件。

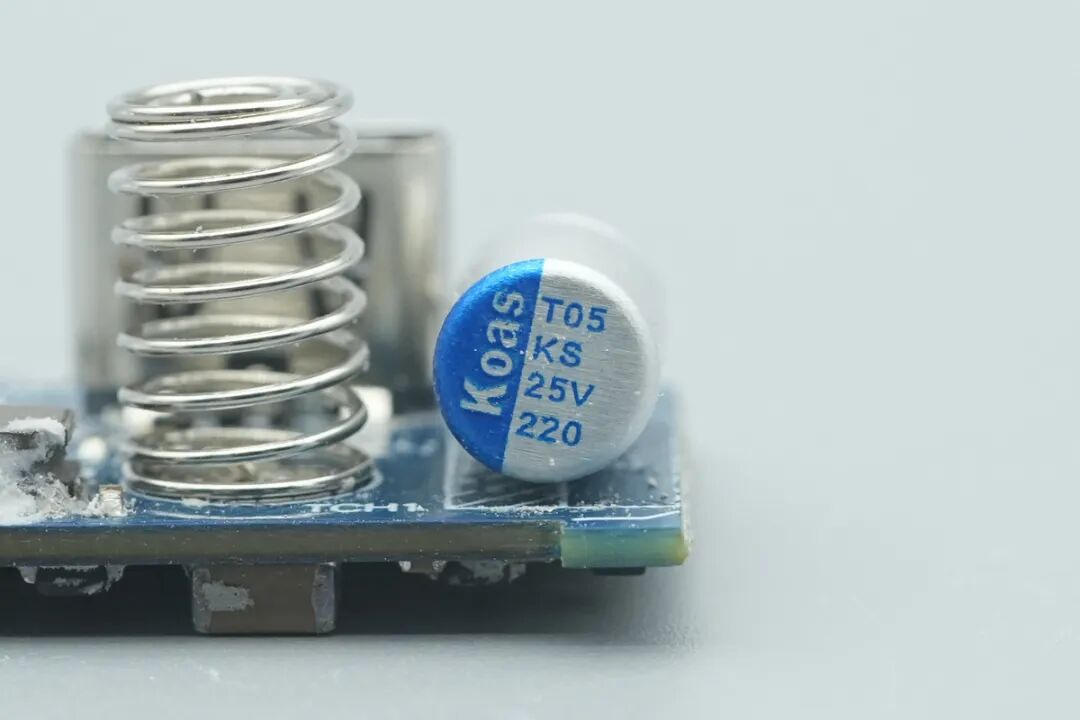

另一颗输出滤波固态电容，来自东佳，规格为25V 220μF。
USB-C接口母座特写，内部采用黑色胶芯。
一颗芯片无丝印。
一颗芯片丝印TY1Hg51。
绿联USB-C 45W屏显氮化镓充电器全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
绿联USB-C 45W带屏氮化镓充电器打破了传统充电器单一的充电属性，创新性地加入了一块倾斜设计的微型显示屏，能够直观地监控充电功率、温度等硬核数据，还能显示多种动画，兼具了实用性与桌搭潮玩的属性。
在内部结构方面，为了在极其有限的体积内容容纳45W的高效快充电路以及额外的一套屏幕驱动系统，充电器采用了多块小板的堆叠结构，同时整机内部灌注了大量导热灌封胶，确保了散热与抗跌落性能。
用料上，其采用了高集成度的华源智信初级氮化镓合封装主控、同步整流控制器以及协议芯片，电解电容与固态电容来自东佳，贴片Y电容来自特锐祥，并在配备了MCU和存储芯片来驱动屏幕系统。
整体而言，绿联这款充电器设计精巧，用料扎实，是一款极具特色与品质的快充产品。
