这么小的USB无线接收器,里面是什么东西,拆解看看?

电子开发学习 2026-01-02 11:08
这么小的USB无线接收器,里面是什么东西,拆解看看?图1
之前25元买了一个ThinkBook的报废耳机,拆了一下发现里面做工用料还不错。而且这个耳机有一个好处就是侧面收纳了一个USB接收器,可以插在电脑上用。
这么小的USB无线接收器,里面是什么东西,拆解看看?图2

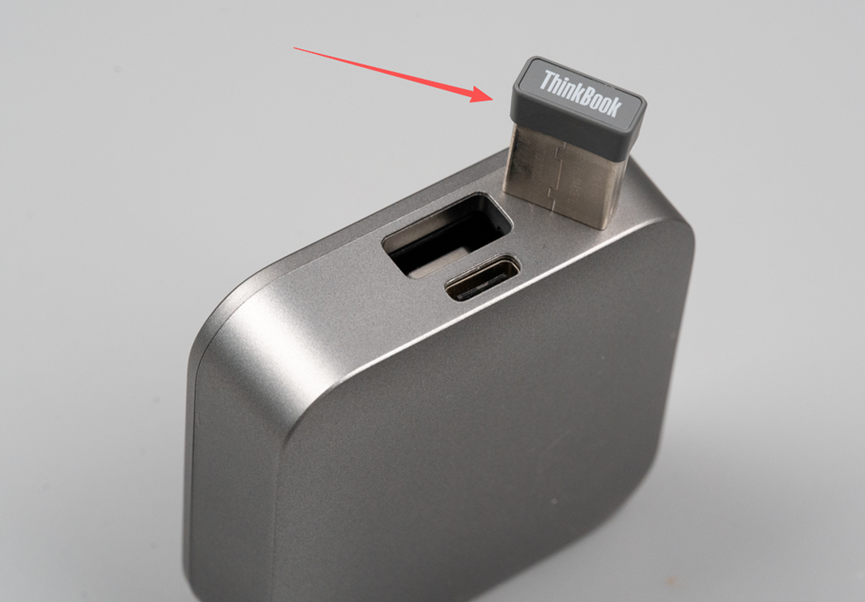

这就是那个接收器,大小和无线鼠标的接收器是一样的。
这么小的USB无线接收器,里面是什么东西,拆解看看?图3

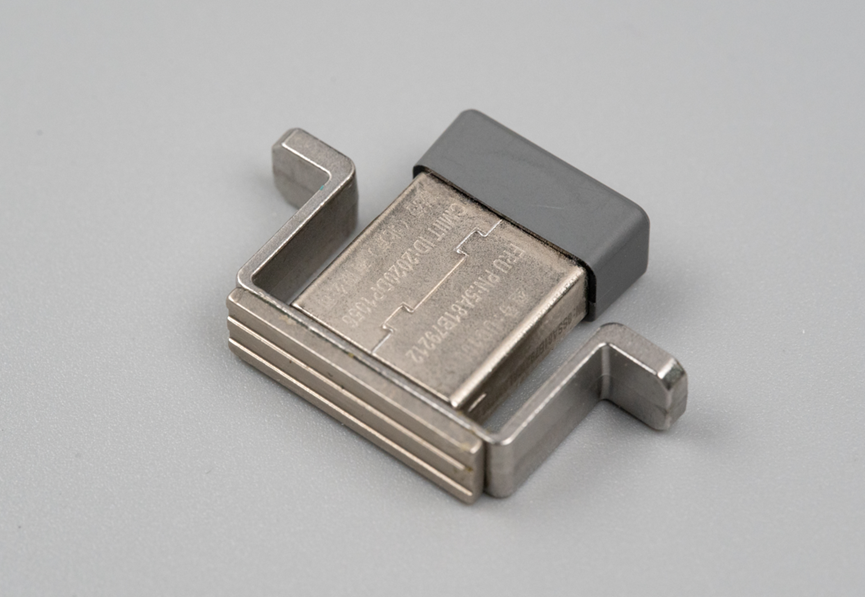

盒子里有一个弓形金属架,后面贴了磁铁,使用这个来磁吸固定这个接收器。
这么小的USB无线接收器,里面是什么东西,拆解看看?图4
而且这两个位置还有一个机械结构,可以保证用力按下之后可以让这个接收器弹出。
这么小的USB无线接收器,里面是什么东西,拆解看看?图5
前面的文章发布之后,有人留言让我拆解这个接收器,于是今天来拆解它。
这么小的USB无线接收器,里面是什么东西,拆解看看?图6

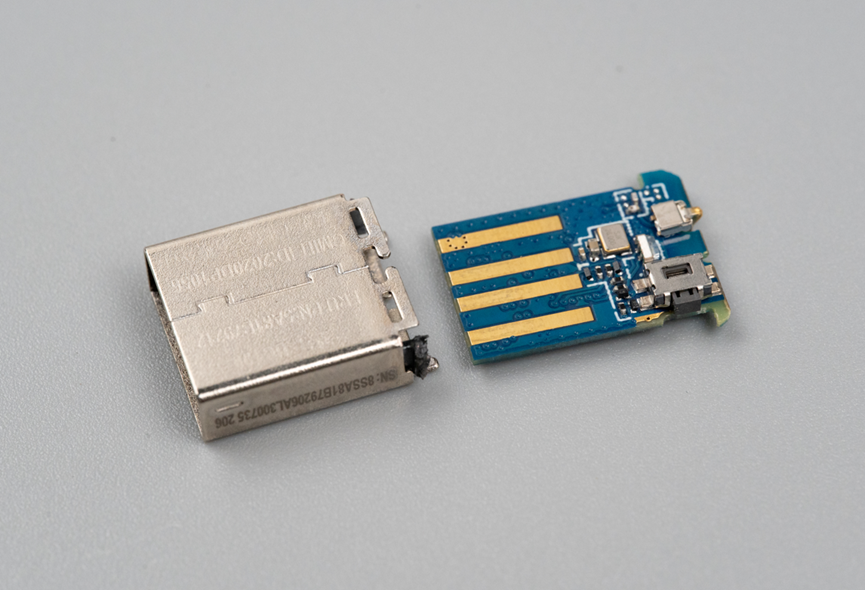

去掉塑料壳之后很容易就可以把电路板从USB金属壳里抽取出来。
这么小的USB无线接收器,里面是什么东西,拆解看看?图7
电路板一面是一颗CSR8670C,这是一颗来自高通的蓝牙音频SoC芯片,内置80MHz24bit DSP。天线位置没有铺铜,做了净空。
这么小的USB无线接收器,里面是什么东西,拆解看看?图8
这是手册中关于它关键特性的描述。
这么小的USB无线接收器,里面是什么东西,拆解看看?图9
啊杯男子另一面就没什么复杂的东西了,一个天线触点,一个3225封装的26MHz晶振,一个LED指示灯,一个小龟按键。另外就是PCB上裸露的四个长条形焊盘,这四个焊盘自然就构成了这个USB口的VBATD-D+GND四个信号。PCB采用了蓝色油墨加焊盘沉金的工艺。
这么小的USB无线接收器,里面是什么东西,拆解看看?图10

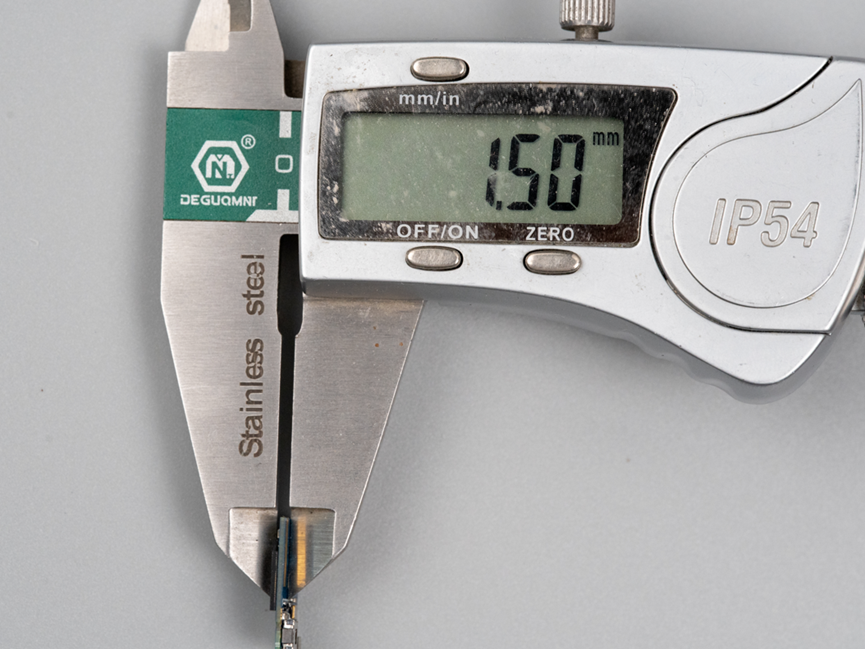

这个PCB板的厚度是0.6mm,焊接上主控新品之后USB焊盘这边的厚度刚好是1.5mm,这个厚度,套上塑料壳,然后插入USB口的金属外壳里尺寸刚刚好。
这么小的USB无线接收器,里面是什么东西,拆解看看?图11
这个USB接收器就是这样的。板子尾端两侧的钩子,刚好能够挂住后面的塑料尾壳。整体看下来,这东西尺寸虽小,做工用料一点都不含糊。通过种种细节来看,这个耳机如果电池没问题,45拿下还是可以的。
