最近充电头网拿到了联想一款全新的265W USB‑C电源适配器，产品型号为ADL265YDC3A，由知名大厂台达电子生产。这款电源延续了联想新一代电源家族的设计语言，不过与以往方口线适配器不同，本次产品将输出接口升级为USB‑C。
并且电源还支持USB PD3.1快充标准，最大输出功率达265W，兼容36V、28V、20V等多组电压档位，可为高性能笔记本电脑、移动工作站甚至部分专业设备提供充沛电力。
此外，自带USB‑C输出线的设计也大大扩展了其使用场景，不再局限于特定品牌笔记本，真正实现了“一线多用”。下面我们就通过拆解，深入了解一下这款大功率适配器的内部设计与用料。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
联想265W电源适配器外观
联想265W电源适配器机身为经典样式设计，输入端线体分离方便用户更换不同规格电源线，输出端则自带一条USB-C线缆。

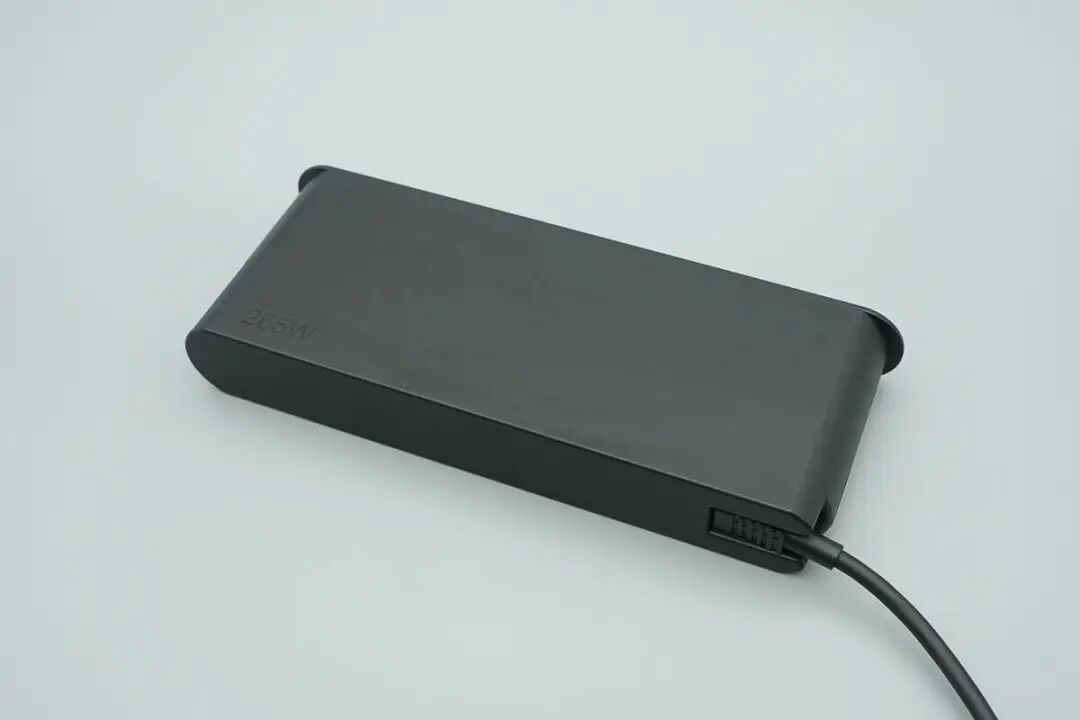

适配器机身扁平，外壳采用PC阻燃材质，表面通体磨砂处理。此外两端弧面设计，同时两侧均做余量凸起，样式相比传统规整长方体造型电源，更有辨识度。

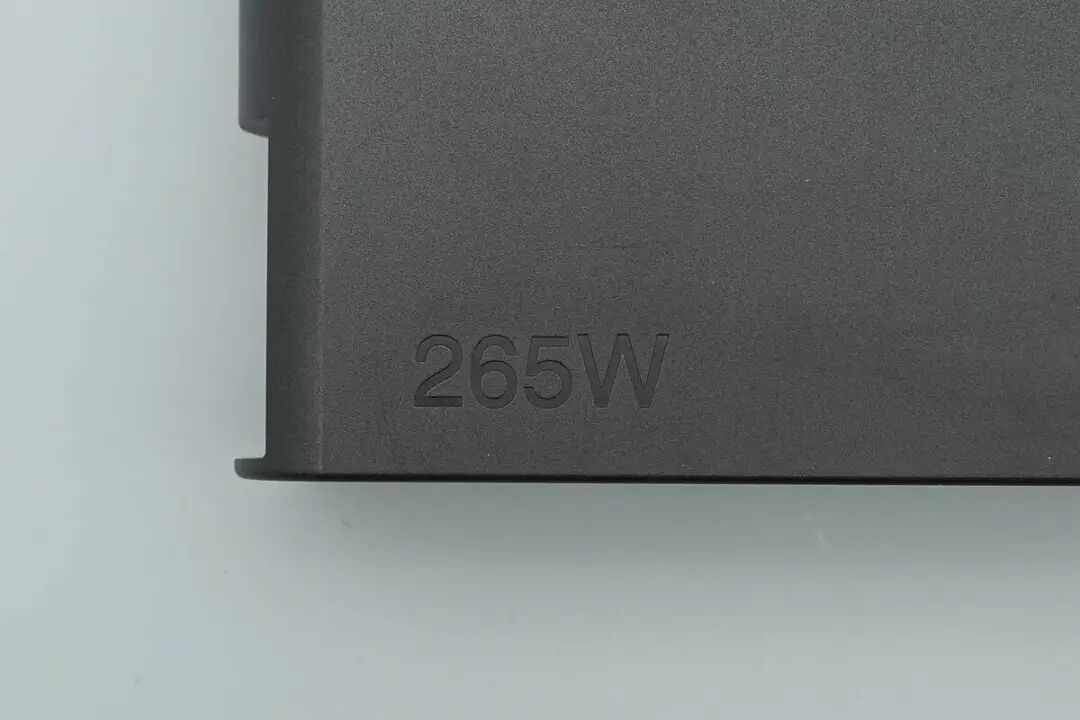

顶面左下角设计有265W字样，可以让消费者直观了解这款电源的最大输出功率。
机身底部贴有联想265W电源适配器铭牌，印有产品规格参数以及相关认证信息等。
产品参数特写
型号：ADL265YDC3A
输入：100-240V~50/60Hz 3A
输出：
VDM模式：36V7.36A、28V8A、20V9.14A、15V3A、12V3A、9V3A、5V3A
标准模式：36V5A、28V5A、20V5A、15V3A、9V3A、5V3A
制造商：台达电子工业股份有限公司

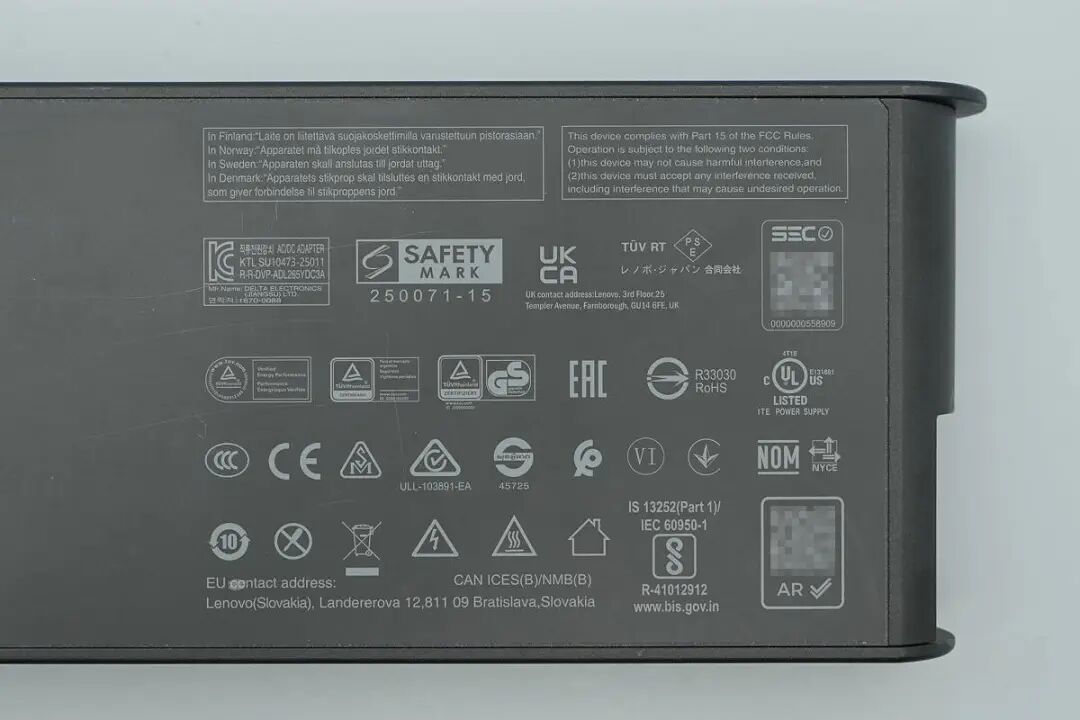

电源通过了CCC、CE、UKCA、NOM、NYCE、GS、CP、EAC、UL、BIS等多项安规认证，加之支持100-240V宽幅电压输入，全球绝大多数国家、地区都能正常使用。

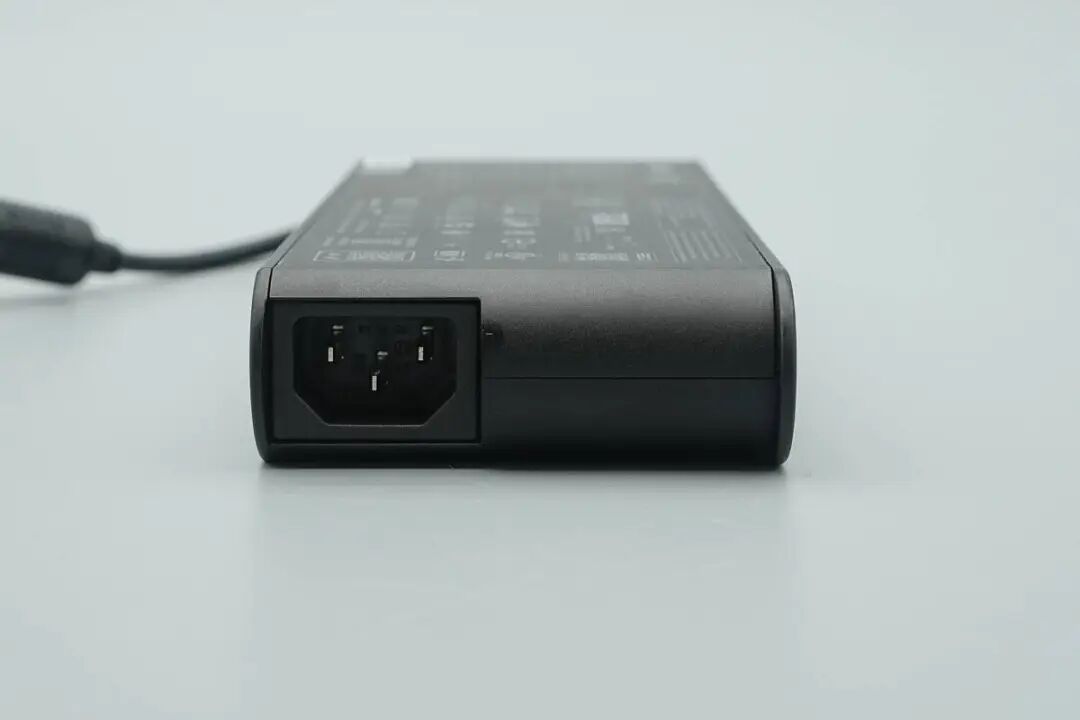

机身输入端配置品字插口，可接地避免用户触电。

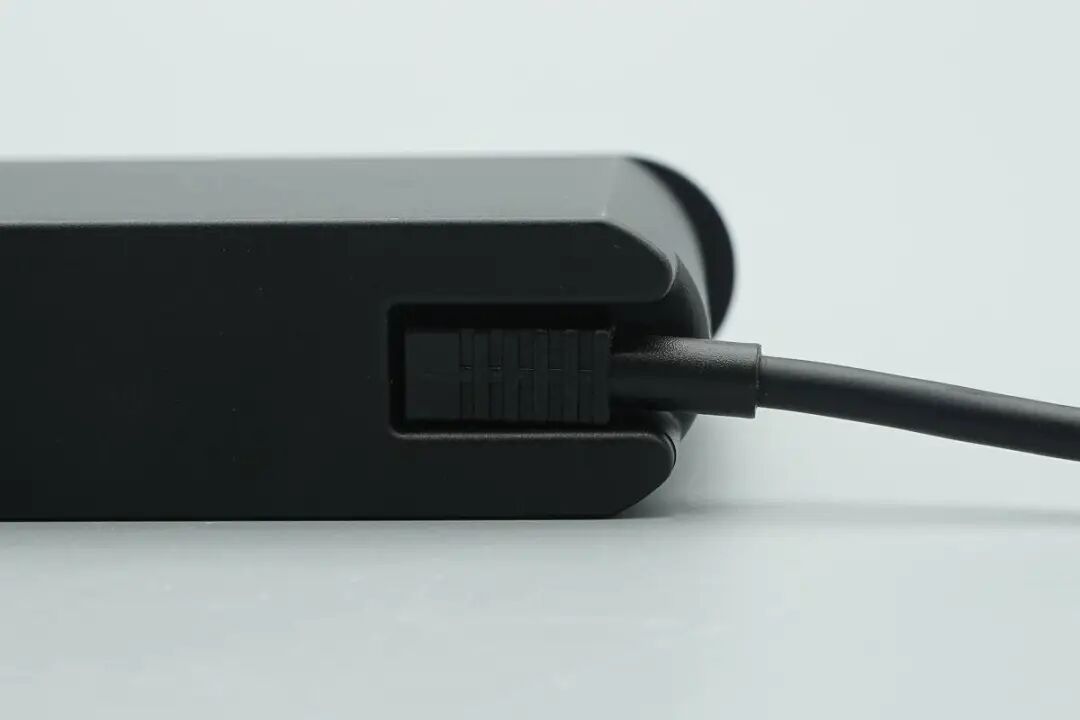

另一端对应连接线处凹槽设计，既能很好保护线缆，同时电源放置在一些狭小角落也更方便。

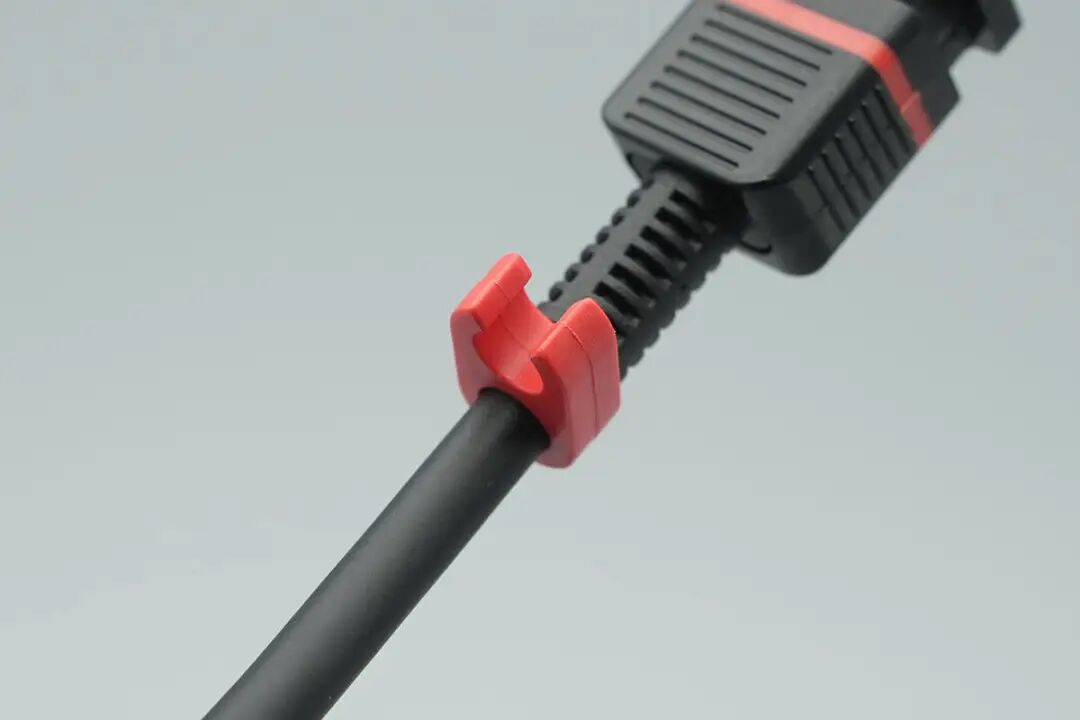

输出线缆上有红色塑料锁扣，方便用户理线携带。

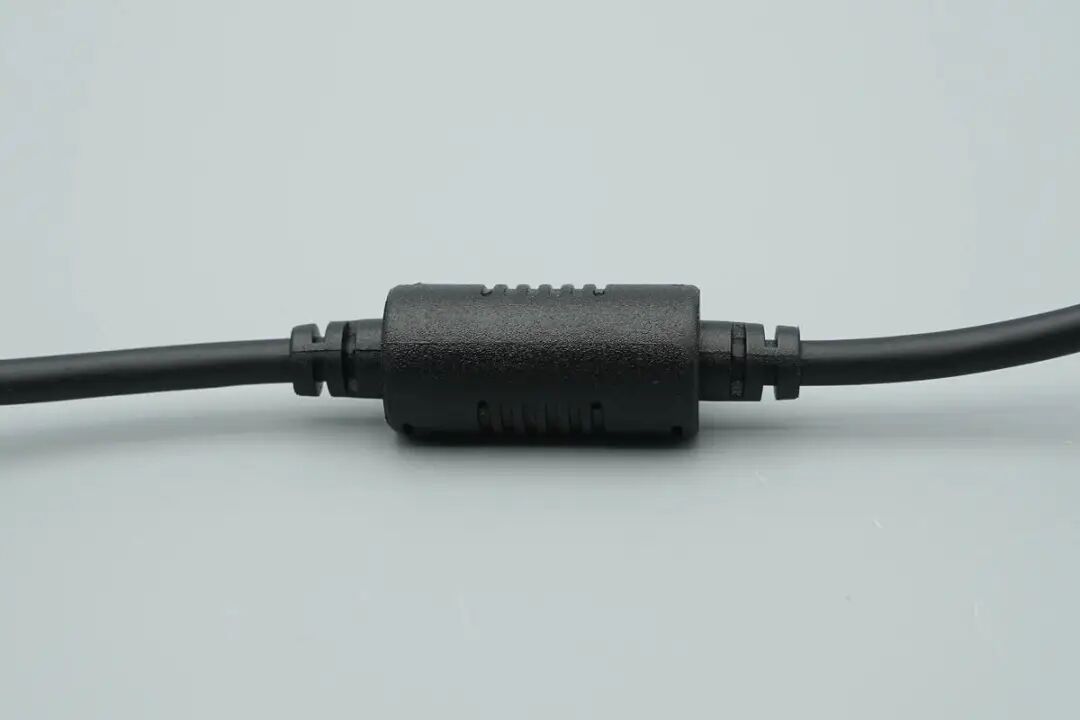

线缆上设有屏蔽磁环，保证电源更好输出。
USB-C端子特写，外壳正背面以及两侧均做了方便插拔设计。

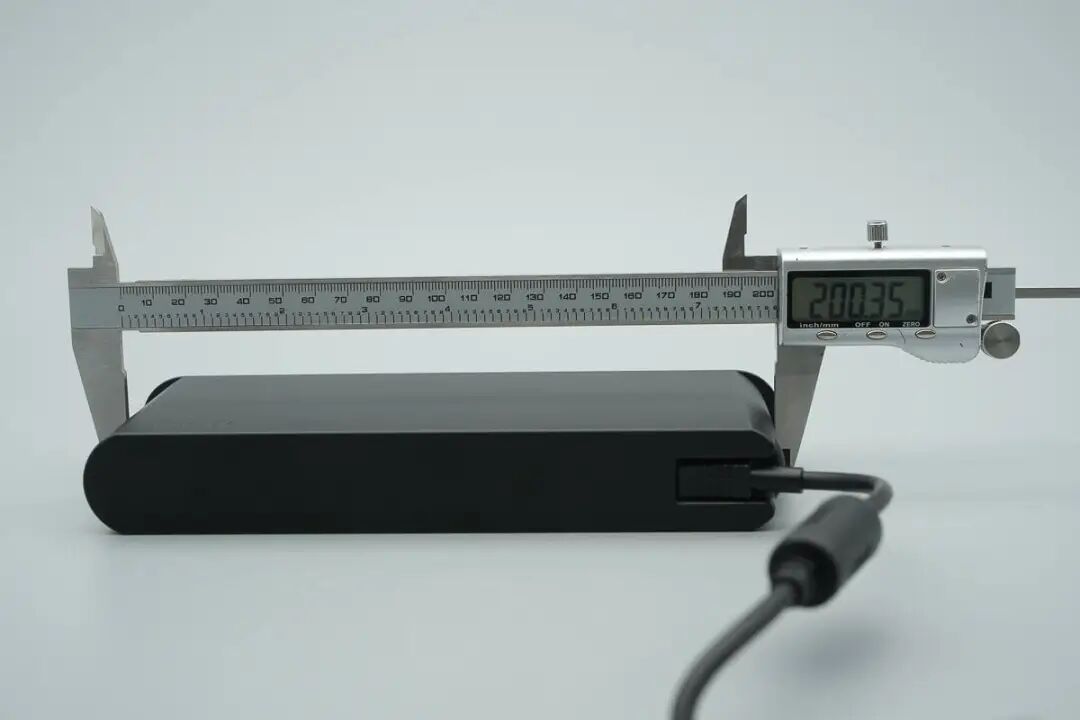

实测联想265W电源适配器机身长度为200.35mm。
宽度为80.12mm。

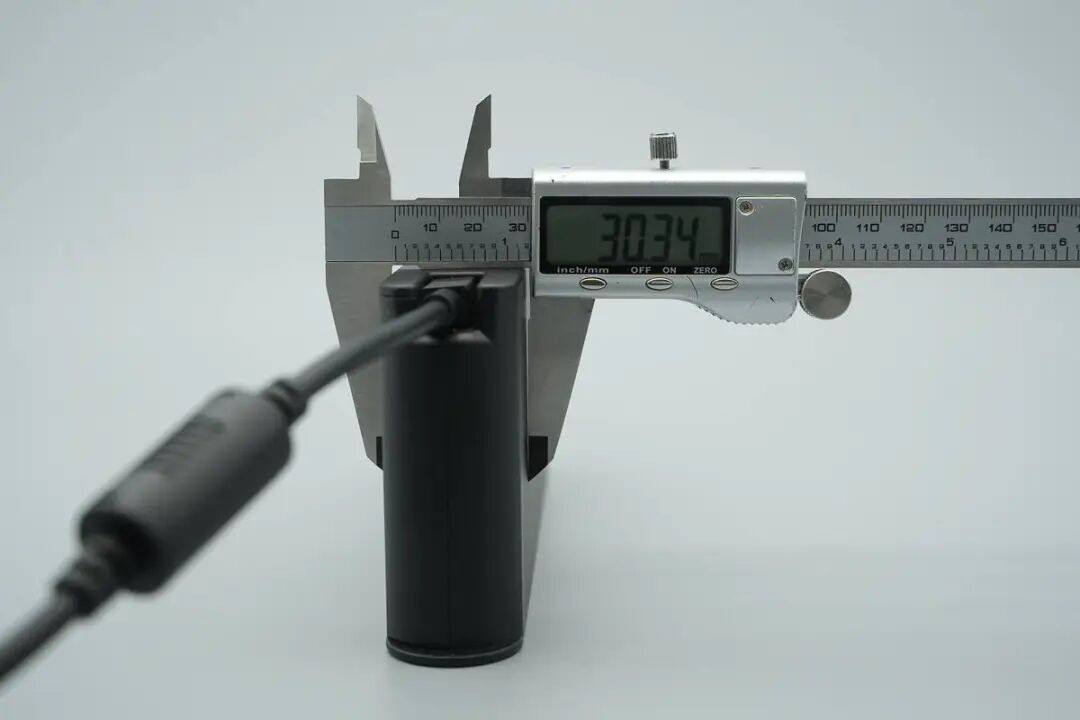

厚度为30.34mm。

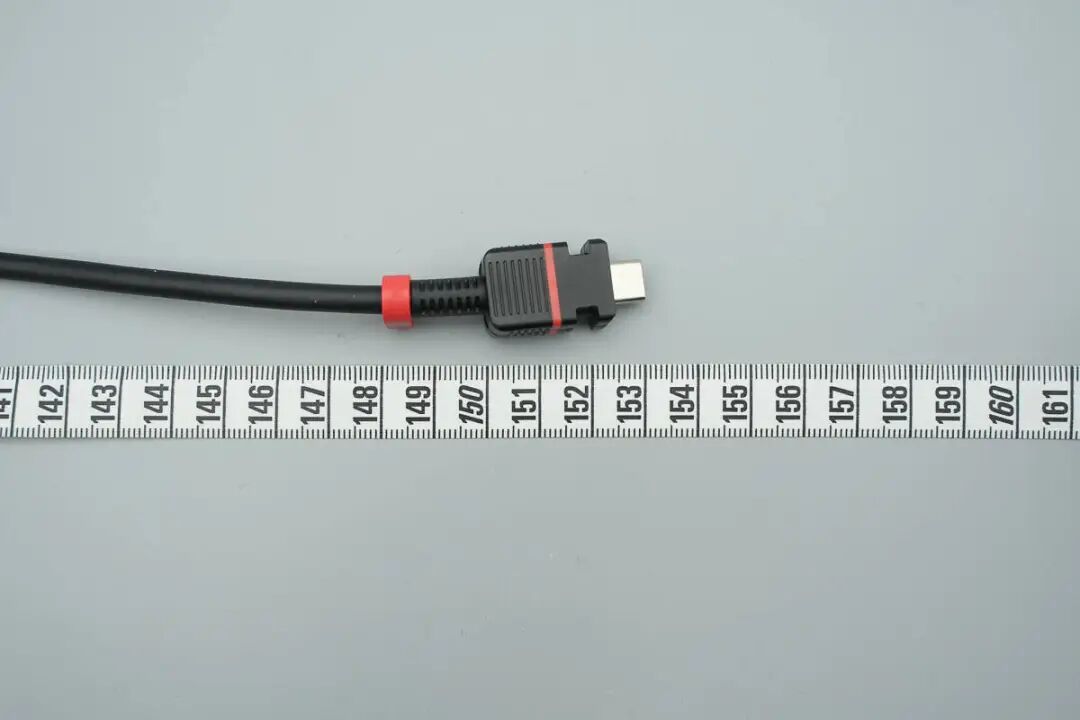

USB-C线长度约为153cm。

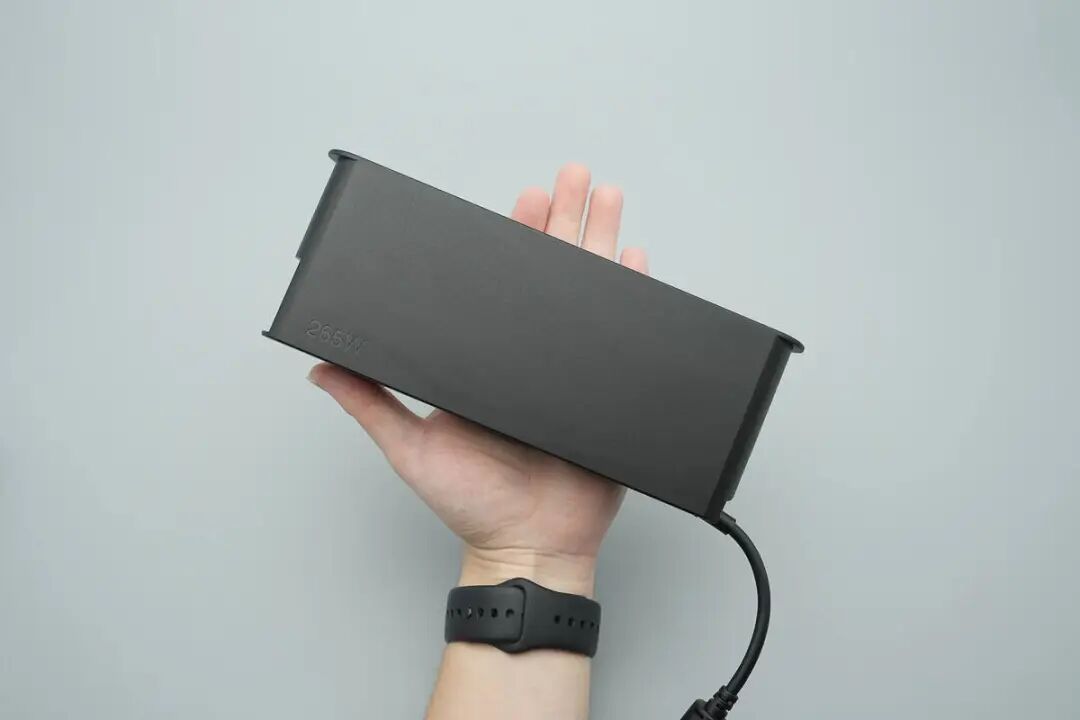

电源适配器机身拿在手上的大小直观感受。

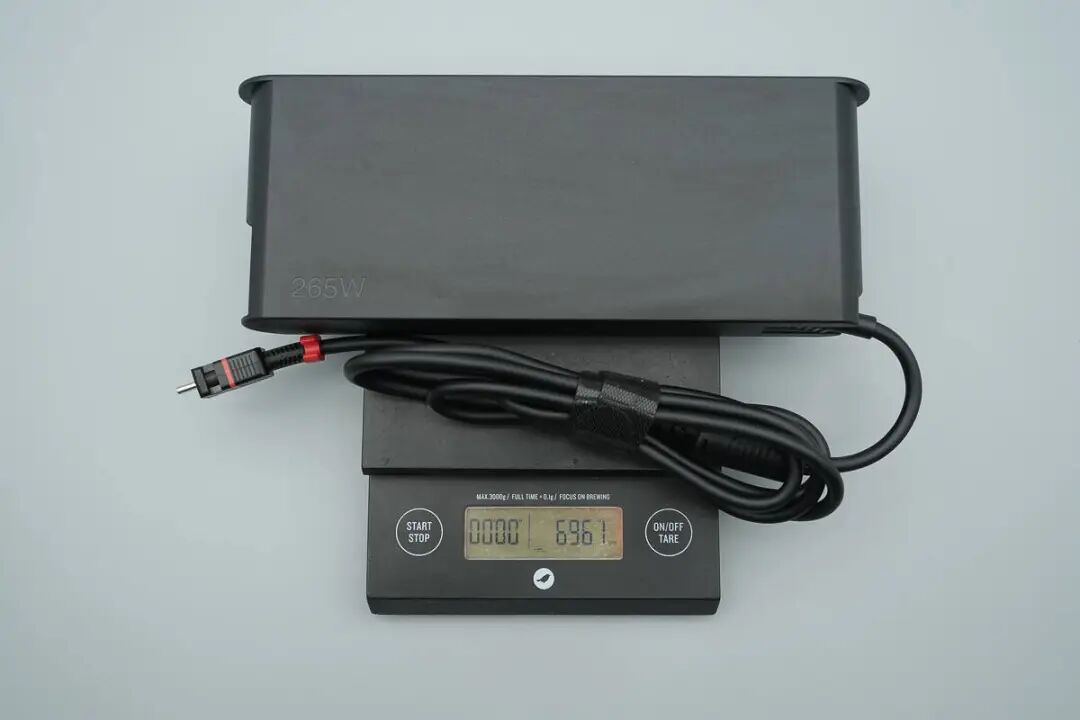

另外测得产品总重量约为697g。
使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.1、PPS、DCP充电协议。
PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V5A、28V5A、36V5A六组固定电压档位，以及5-11V3A、5-21V5A两组PPS电压档位和15-36V 180W AVS电压档位。
联想265W电源适配器拆解
拆开机身外壳取出内部PCBA模块。
外壳一侧设有散热板。
另一侧也贴有一块散热板。

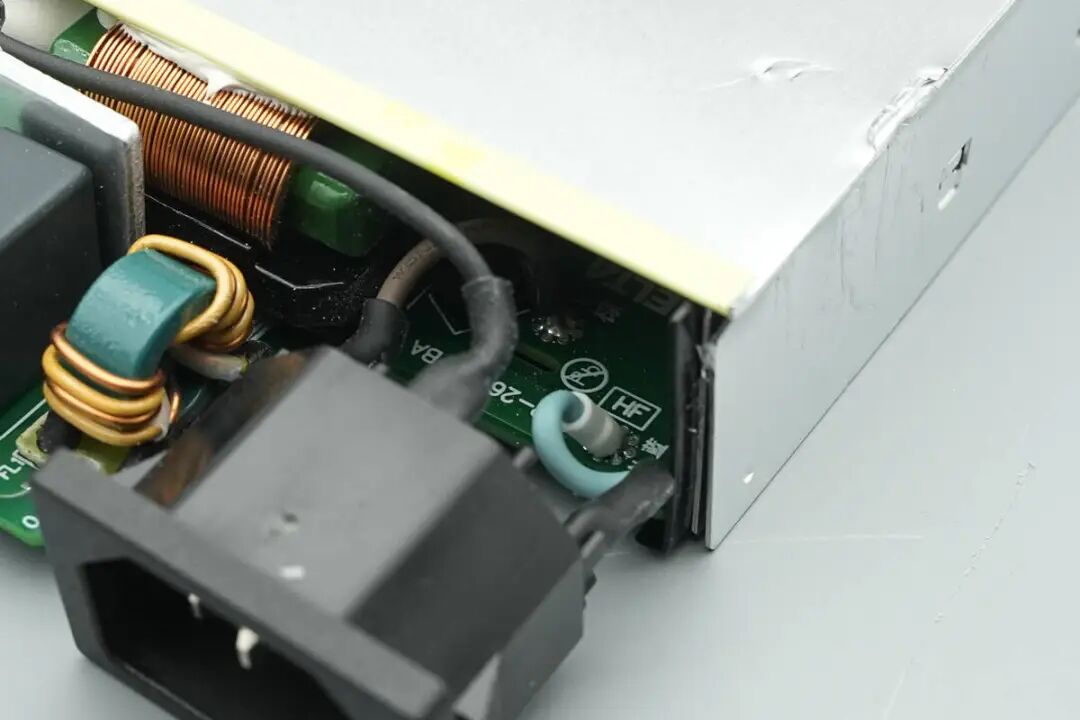

输入端连接导线冷压端子焊接并外套绝缘管。
输出线缆线芯也是相同处理方式。
测得PCBA模块长度为186.08mm。

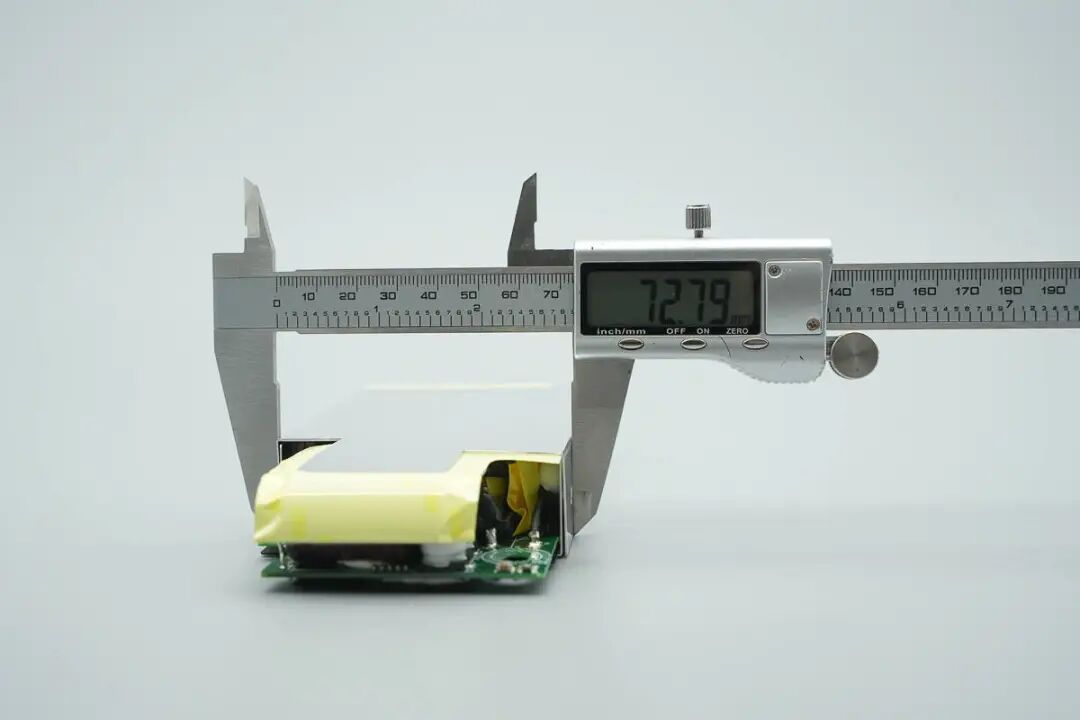

宽度为72.79mm。
厚度为24.66mm。

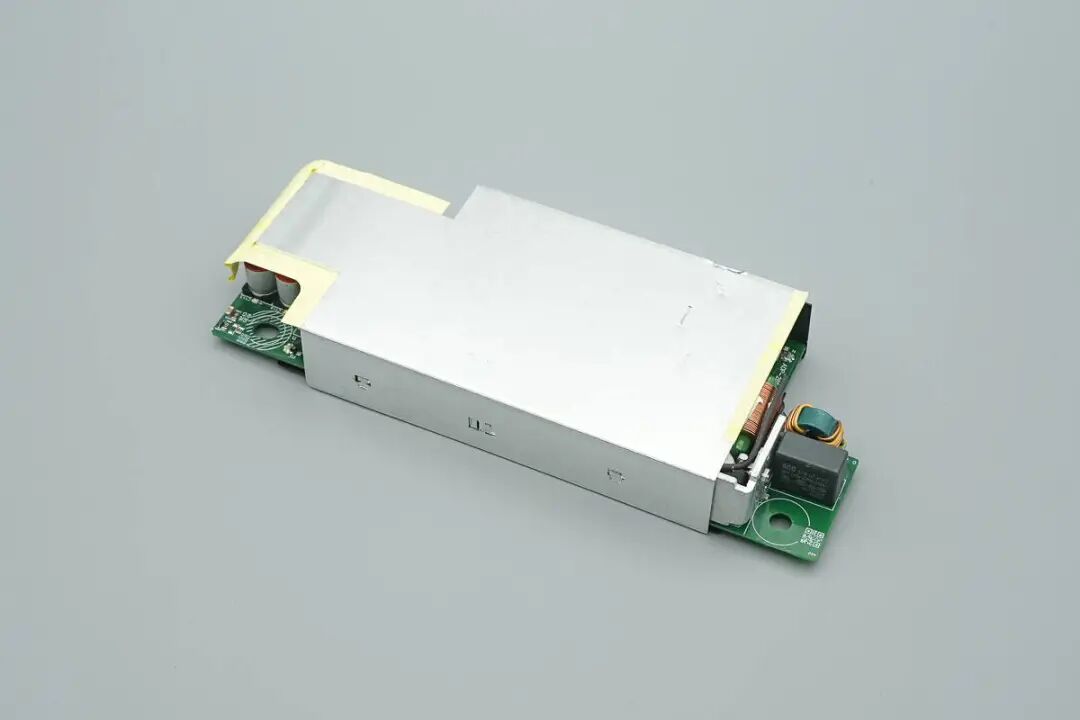

PCBA模块上下覆盖大型铝制散热片，之间通过卡扣固定。

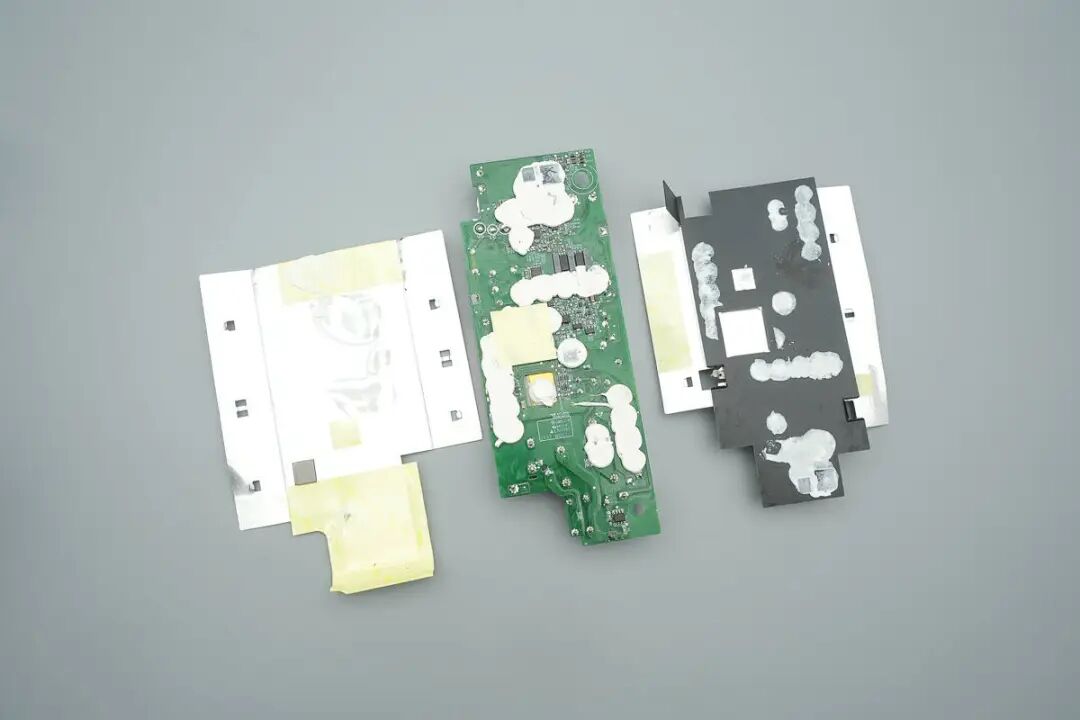

将散热片拆下，部分区域粘贴胶带绝缘，其中一块内侧还贴有麦拉片。
PCBA模块正面大量填充白胶用于加固保护器件。
背面核心发热器件也打胶增强散热性能，其中一块区域还贴有绝缘胶带。

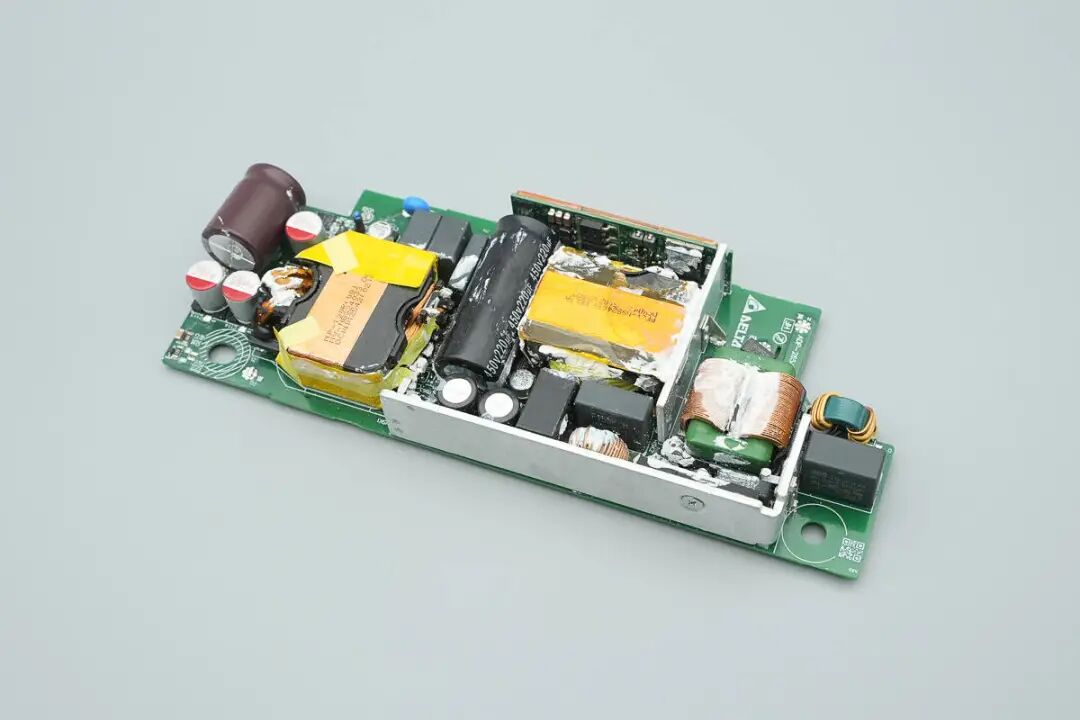

将白胶清理掉，模块正面器件布局规整有序，体现了大厂深厚的设计功底。其次专为整流桥、PFC升压小板等配备了专门的散热片用于辅助散热。
主板背面设有X电容放电芯片、初级控制器、LLC开关管、谐振电容切换开关管、同步整流控制器、同步整流管以及协议芯片等器件。
模块前端以及一侧设有延时保险丝、共模电感、安规X2电容、整流桥、滤波电感、薄膜滤波电容，中心区域设有PFC升压电感和高压滤波电解电容。此外整流桥专门配置散热片帮助散热。
另一侧焊接PFC升压小板，板子背面贴有铜散热板辅助散热。

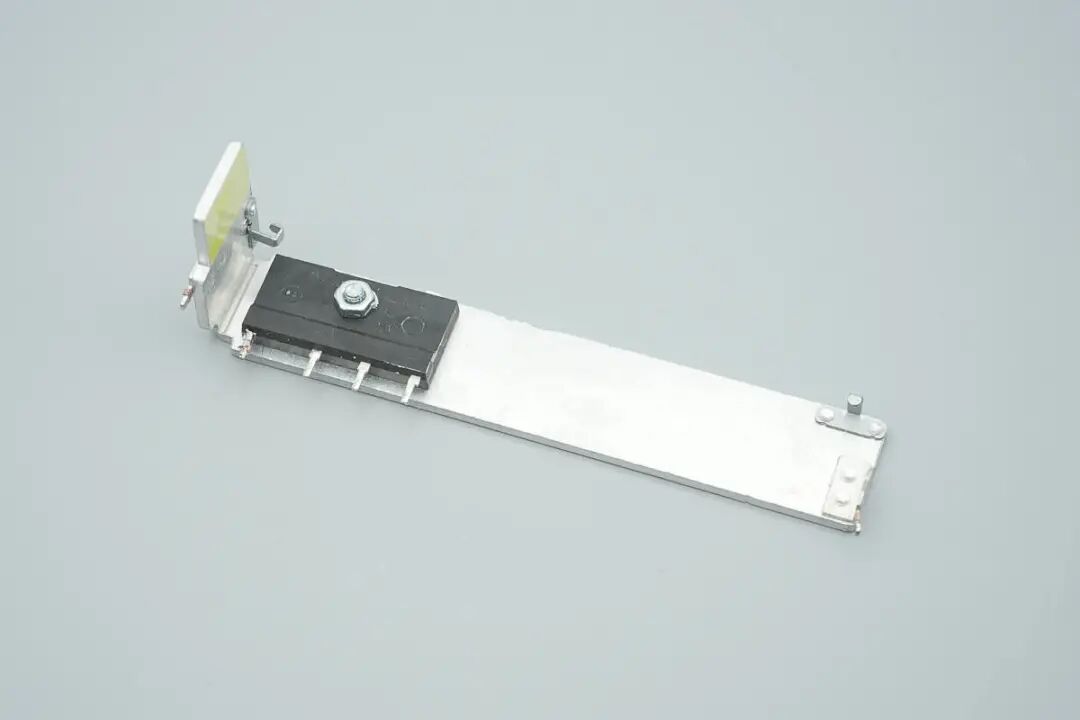

将散热片拆下，整流桥使用螺丝固定在散热片上。
将另一侧小板也拆下，板子正面设有PFC升压开关管和PFC整流管。

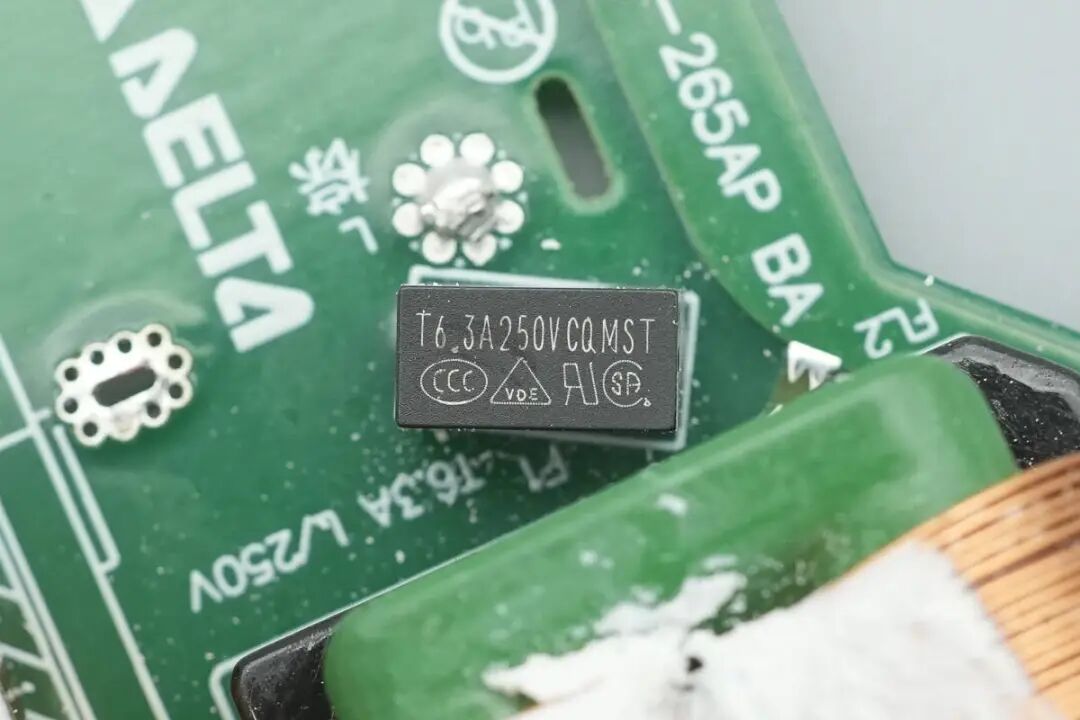

输入端保险丝规格为6.3A 250V。

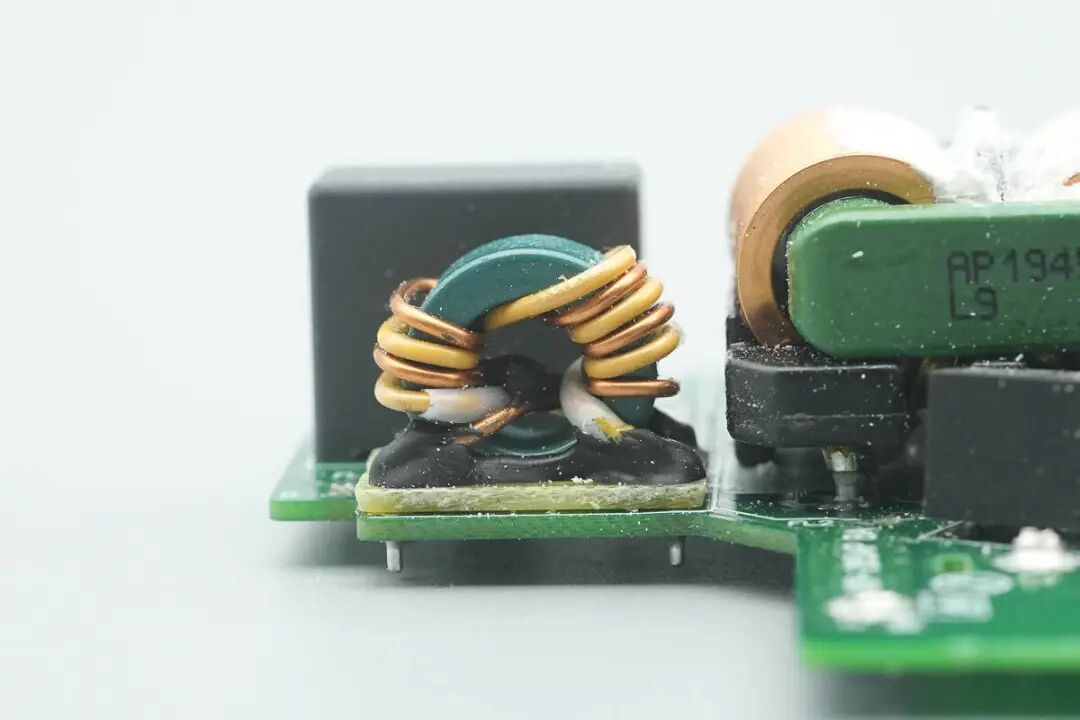

共模电感采用绝缘线和漆包线绕制，底部设有电木板绝缘。

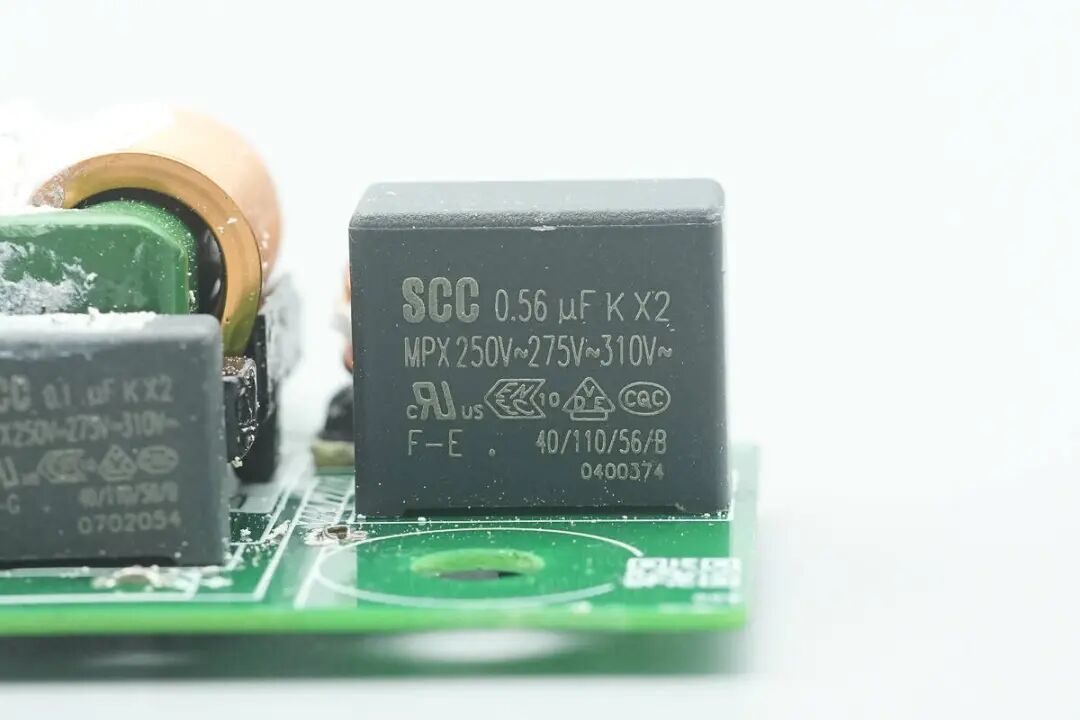

安规X2电容来自SCC实全电子，规格为0.56μF。
另一颗共模电感扁平铜带绕制。
另一颗安规X2电容也是来自实全电子，规格为0.1μF。
X电容放电芯片来自MPS芯源系统，型号HF81，这是一款创新型两端子IC，可以自动为X电容放电，同时避免产生功耗并使电源符合安全标准，采用SOIC8封装。
整流桥来自扬杰，型号D25JA80A，规格为25A 800V，采用JA封装。
滤波电感特写，底部也设有电木板。
薄膜滤波电容规格为2.2μF450V。
另一颗规格为1.5μF450V。
主控芯片供电电容规格为35V47μF。
另一颗来自红宝石，规格为35V47μF。
另外两颗来自ELITE金山，其中一颗规格为250V33μF。
另一颗规格为100V100μF。

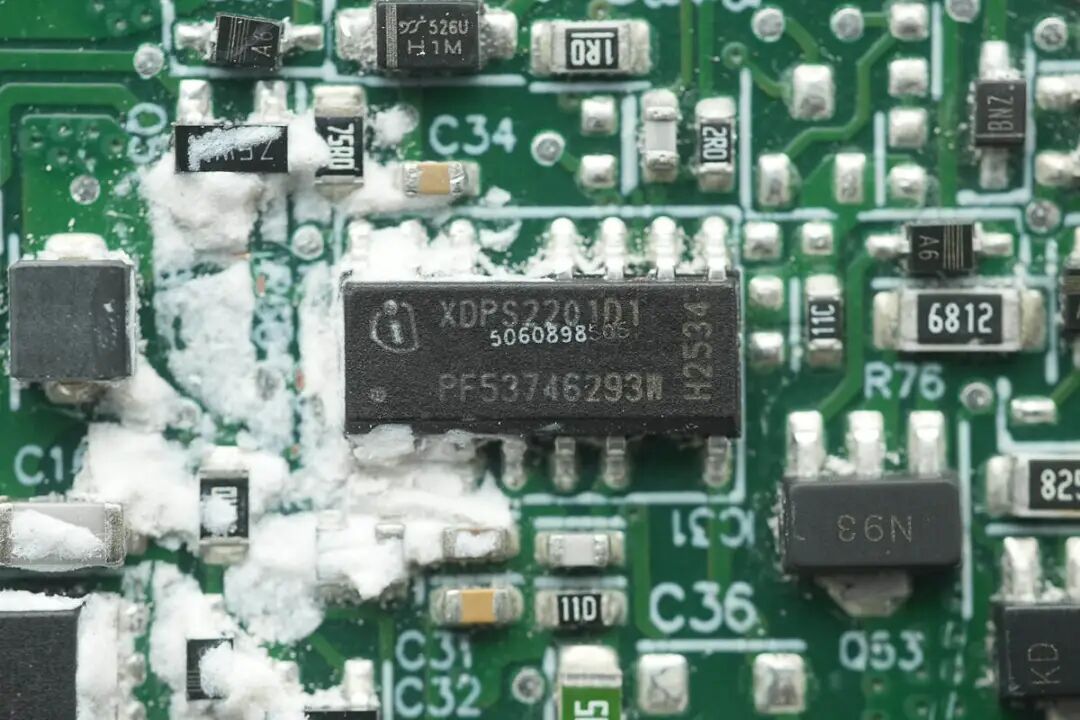

初级控制器来自英飞凌，丝印XDPS2201D1，是一颗数字混合反激控制器，内置PFC和LLC控制器，集成600V高压启动电路和高低侧MOS驱动。采用峰值电流模式控制，用于快速的负载响应。
芯片基于输出电流水平自动切换到突发模式运行，支持初级侧过电压保护，待机功耗＜75mW，可通过单引脚UART界面配置参数，采用DSO-14封装，外围元件精简。

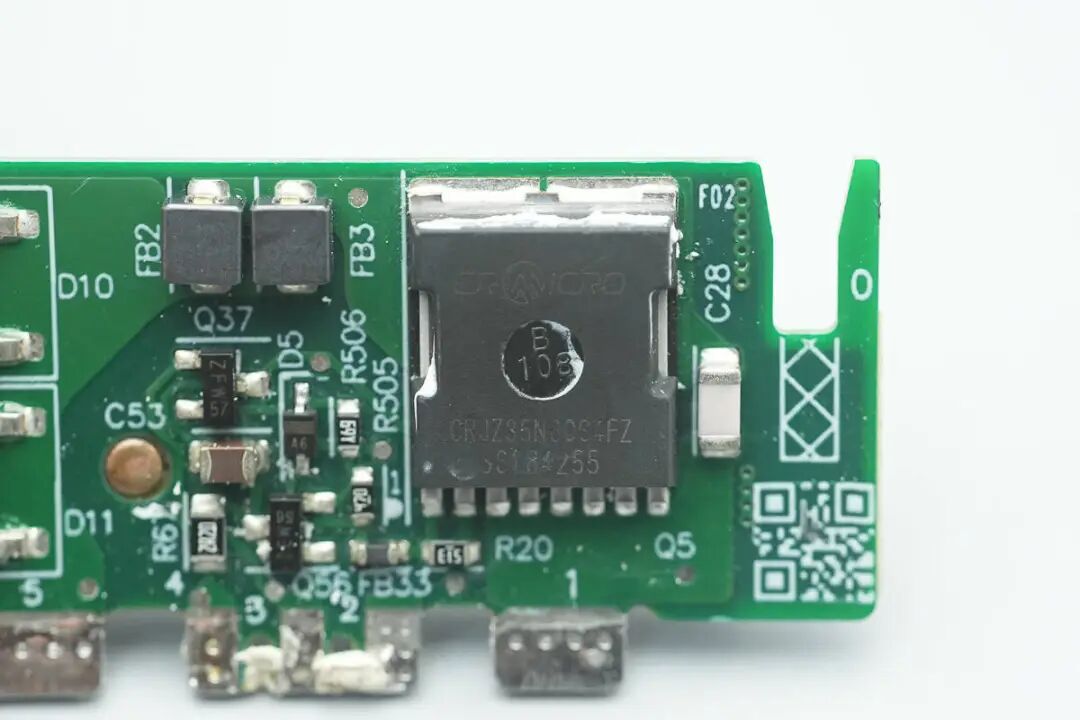

PFC开关管来自华润微，型号CRJZ35N60G4FZ，采用TOLL封装。
PFC升压电感特写。
两颗PFC整流管来自Diodes达尔，型号LTTH1006LDW，这是一款超快恢复二极管，规格为10A 600V，采用TO-252封装。
高压滤波电解电容来自AiSHi艾华。

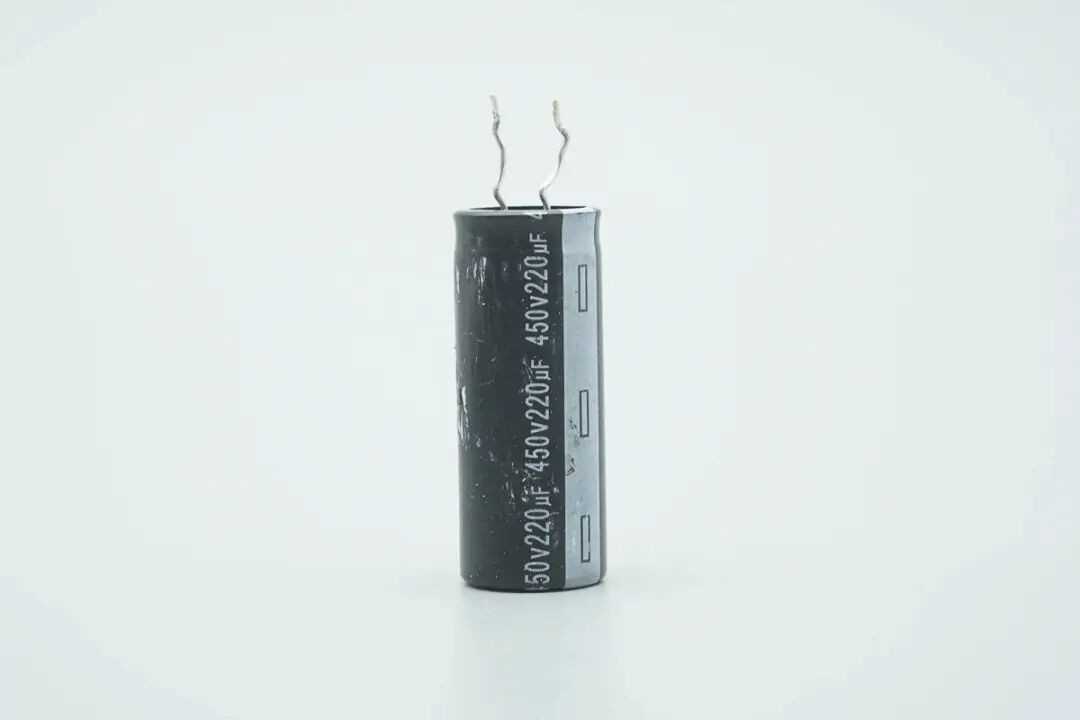

电容规格为450V220μF。

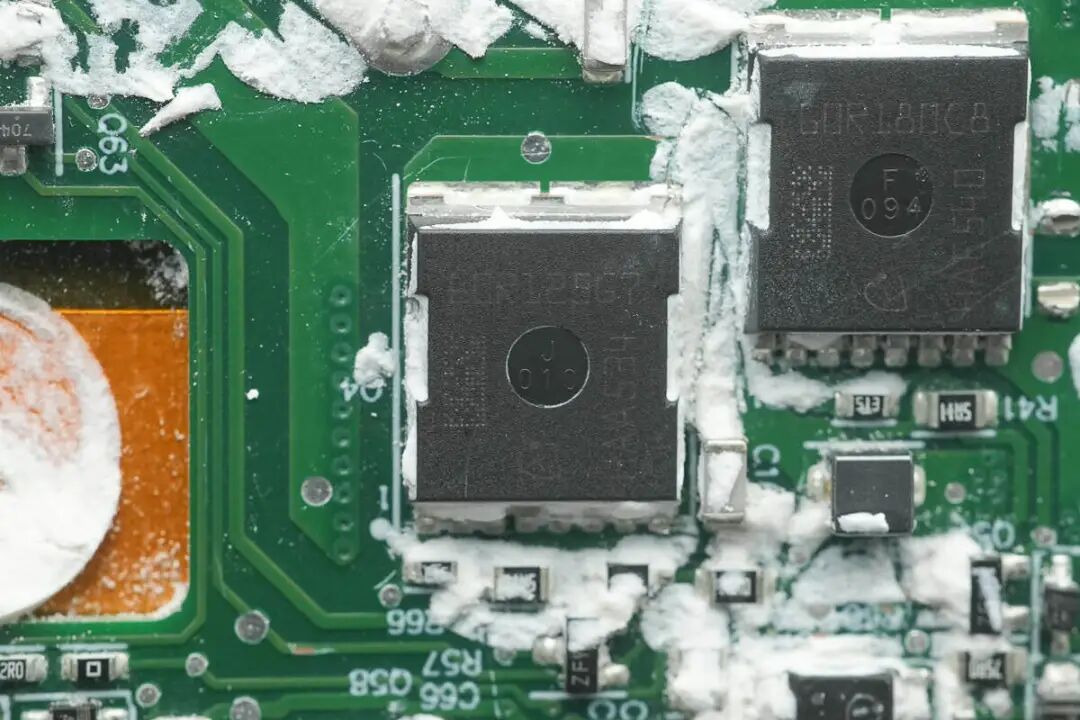

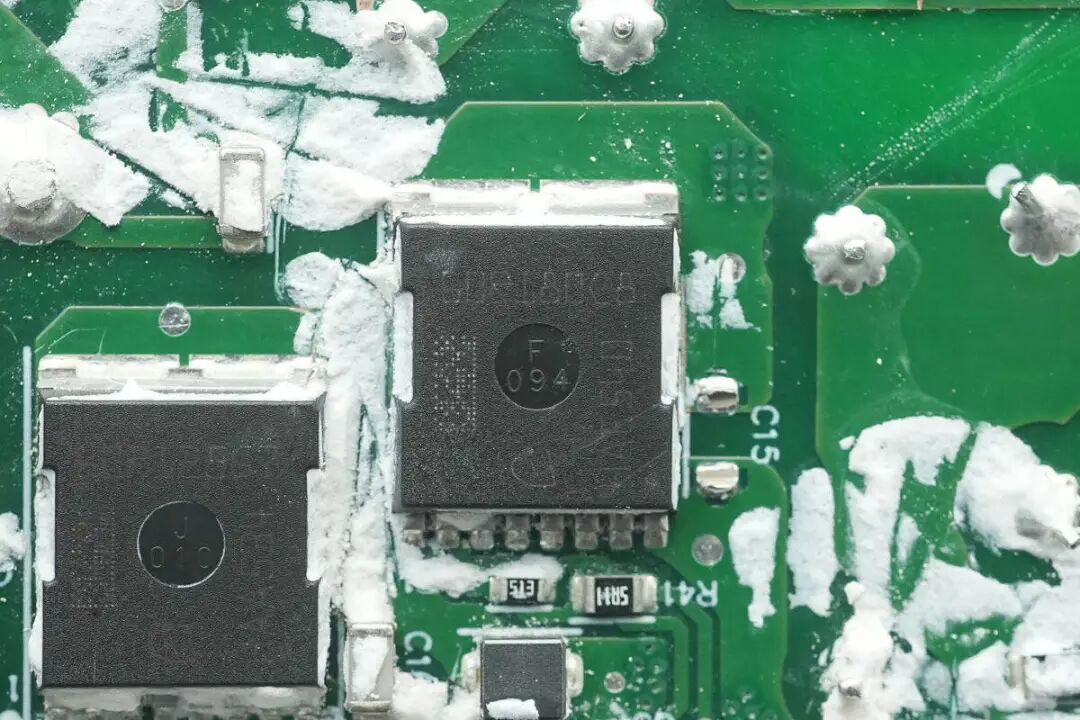

两颗LLC开关管均来自英飞凌，其中一颗型号IPTA60R180CM8，耐压650V，导阻180mΩ，采用LHSOF-4封装。
另一颗型号为IPT60R125G7，耐压650V，导阻125mΩ，采用HSOF-8封装。

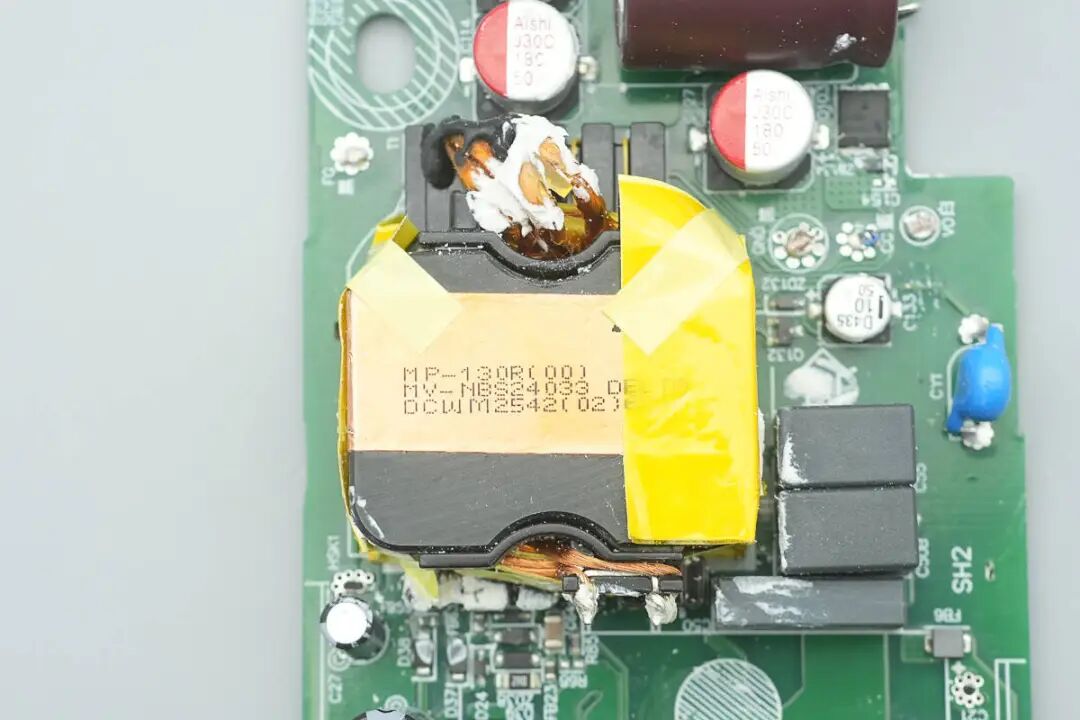

模块另一端设有谐振电容、变压器、Y电容、输出滤波固态电容等器件。
用于谐振电容切换的开关管来自华润微，型号CRSM650N20N3Z，NMOS管，耐压200V，导阻57mΩ，采用DFN5*6封装。

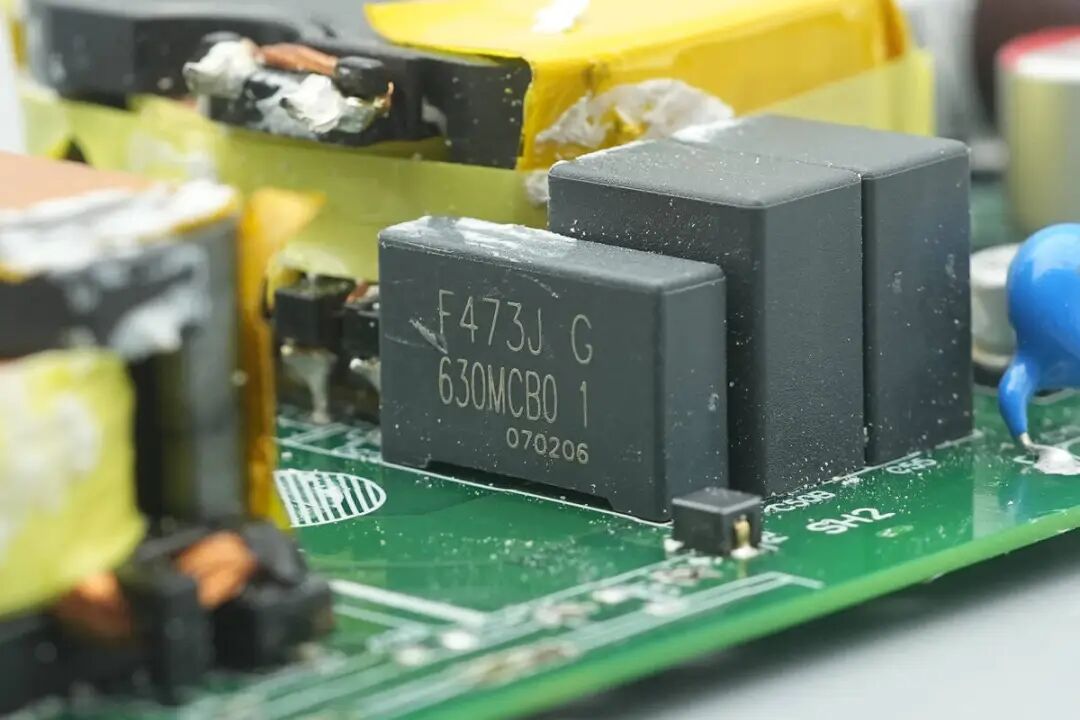

谐振电容规格为0.047μF630V。
另外两颗谐振电容规格为0.22μF520V。
变压器特写。
光宝LTV-1004光耦特写，用于输出电压反馈，两侧焊接塑料支架支撑。

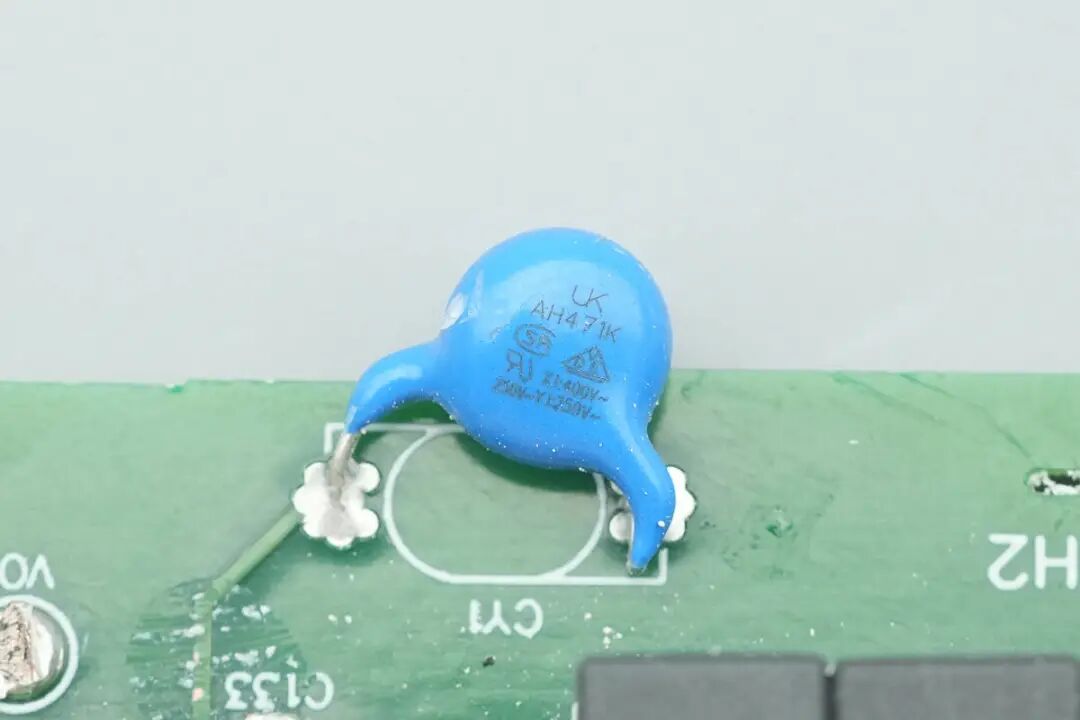

蓝色Y电容特写。

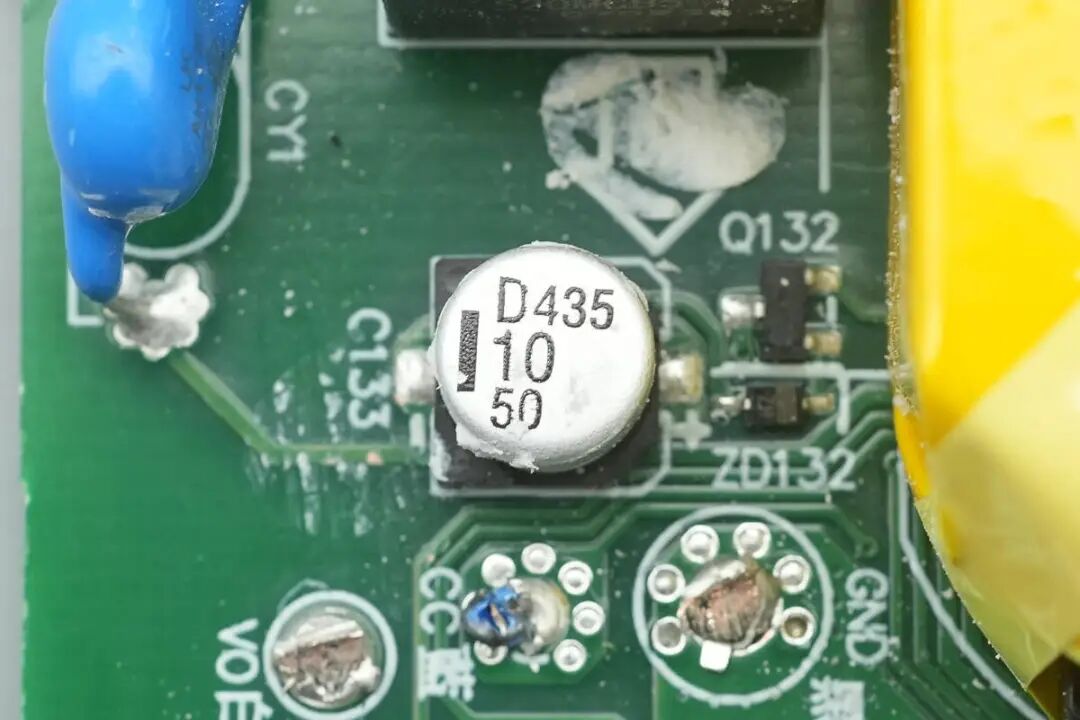

一颗贴片电容规格为50V10μF。
同步整流控制器来自MPS芯源系统，丝印ICDGT，采用SOT23-6封装。

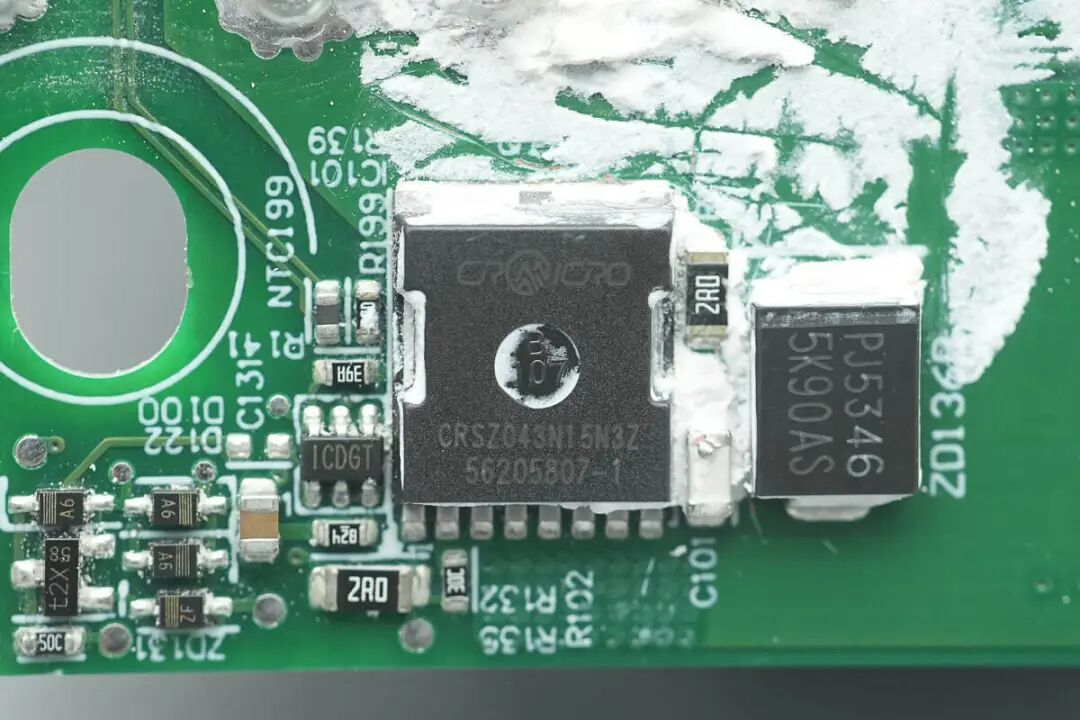

同步整流管来自华润微，型号CRSZ043N15N3Z，耐压150V，导通电阻为3.8mΩ，采用TOLL封装。
强茂5KMC90AS TVS用于吸收过压浪涌。

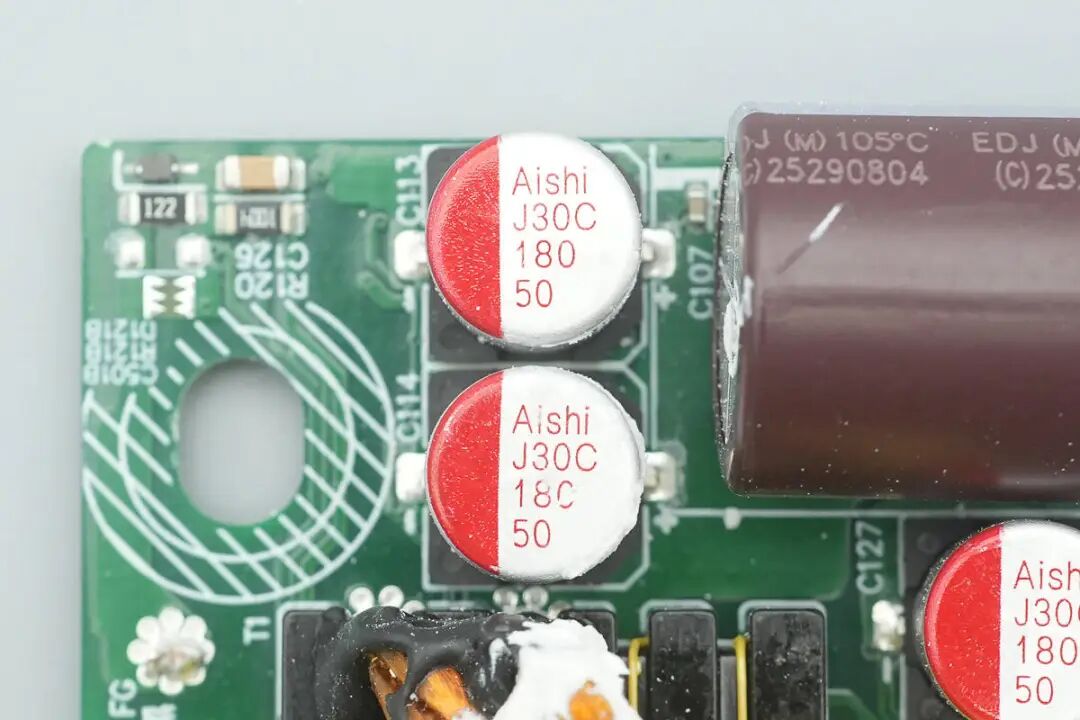

输出滤波固态电容来自艾华，规格均为50V180μF。

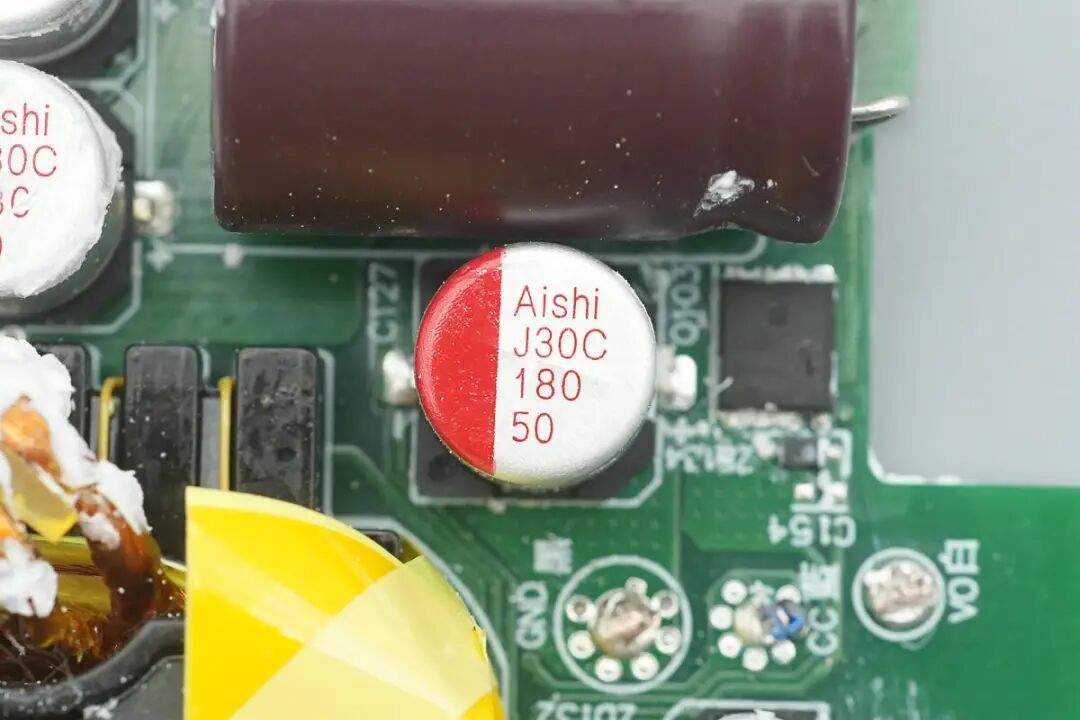

第三颗料号相同。

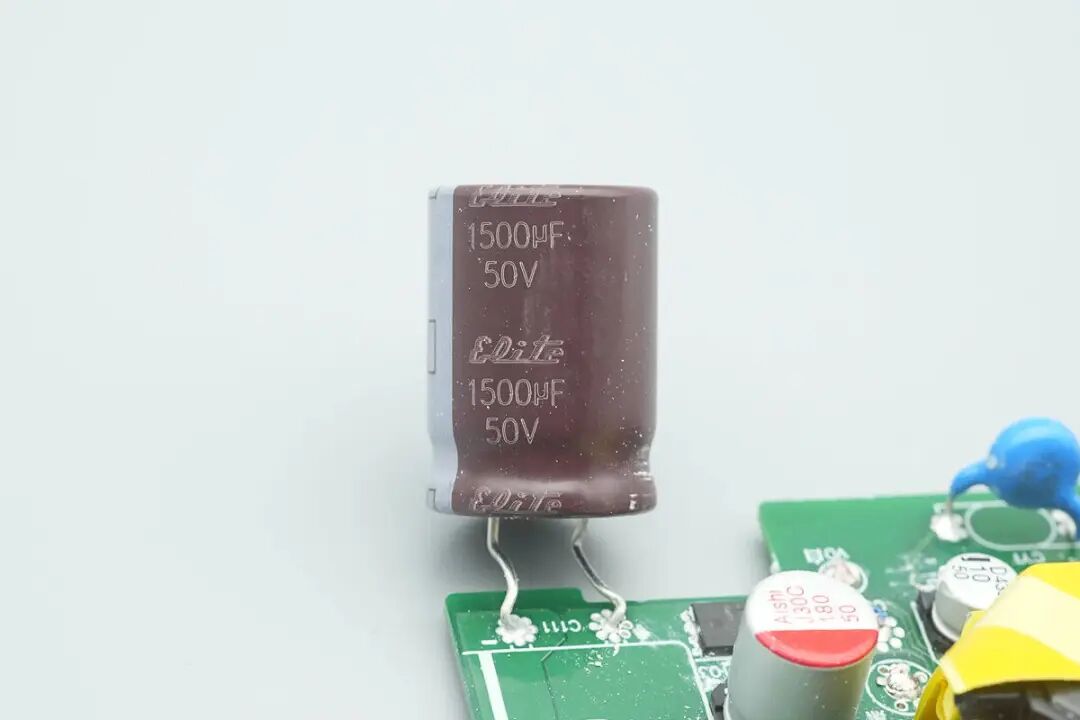

第四颗滤波电容来自金山，规格为50V1500μF。
协议芯片来自伟诠，型号WT6678F，支持USB PD 3.1 SPR和ERP 48V规范，芯片内部集成PD PHY，USB Type-C检测，电压和电流检测器，集成MCU和驱动器，支持3.3-56V工作电压范围，采用QFN16封装。
输出VBUS开关管来自华润微，型号CRSM016N06L2，NMOS，耐压60V，导阻1.5mΩ，采用DFN5*6封装。
全部拆解一览，来张全家福。
充电头网拆解总结

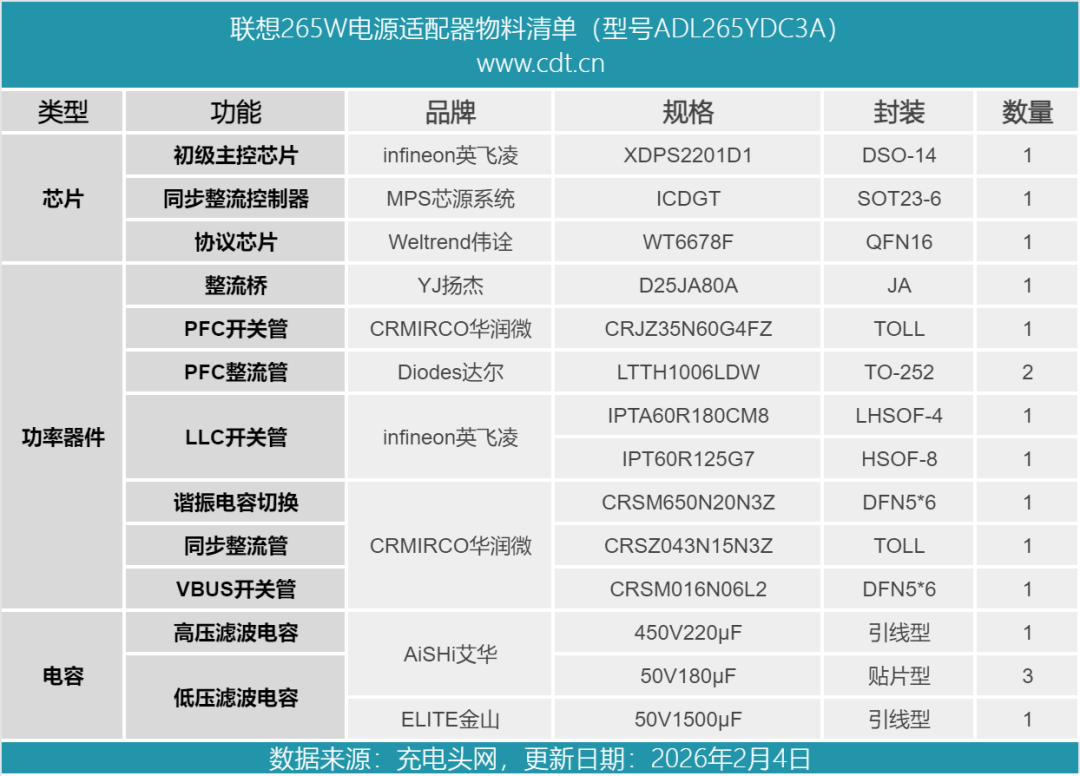

最后附上联想265W电源适配器的核心器件清单，方便大家查阅。
联想265W电源适配器在外观上延续了家族式设计，产品最大亮点在于输出端采用USB‑C自带线的同时还支持PD3.1快充协议，不仅提供265W超高输出功率，还具备5-36V多档电压及PPS可调输出，能够广泛兼容各类支持PD快充的笔记本、移动设备甚至部分专业装备，大大提升了电源的通用性与实用性。
充电头网拆解发现，电源采用PFC+LLC高效架构，由英飞凌XDPS2201D1数字混合控制器进行整体控制，配合华润微、英飞凌等厂商的MOS管与伟诠WT6678F协议芯片，实现稳定高效的能量转换与精准协议识别。
散热方面，PCBA模块正反均覆盖大型铝制散热片，关键发热区域配置额外散热片，确保大功率长时间运行的温升可控。整体来看，这款电源在功率、通用性、散热及安全认证方面均表现出色，是一款面向高性能场景的全能型电源适配器。
