随着智能终端与IoT生态的日益丰富，市场对于小功率的电源适配器需求依然庞大。HONOR CHOICE荣耀亲选作为荣耀生态旗下的重要品牌，推出了多款涵盖智能穿戴、家居及配件周边的优质产品。
本次充电头网拿到了一款面向海外市场的HONOR CHOICE 15W欧规充电器，该充电器具备5V3A15W输出能力，采用单USB-A接口配置。
目前，充电头网充电器拆解报告已经突破1500款，其中荣耀充电器已经拆了近20款。
相关阅读：
下面充电头网就对这款充电器进行详细拆解，看看其内部电路设计与用料做工如何。
产品外观
HONOR CHOICE 充电器采用经典的白色 PC 阻燃材质外壳，整体造型圆润饱满，正面印有 HONOR CHOICE 品牌标识及详细参数。
产品插脚端采用标准欧规圆柱插头设计，壳体表面经过细腻的磨砂工艺处理，握持手感舒适且不易沾染指纹。
机身铭牌面详细参数特写：
品牌：HONOR CHOICE
品名：电源适配器
型号：CP015E
输入：100-240V~ 50/60Hz, 0.6A
输出：5.0V3.0A 15.0W
中国制造
充电器通过了EAC、CE等安规认证。
充电器背面非常简洁。
输出端配备单USB-A接口。

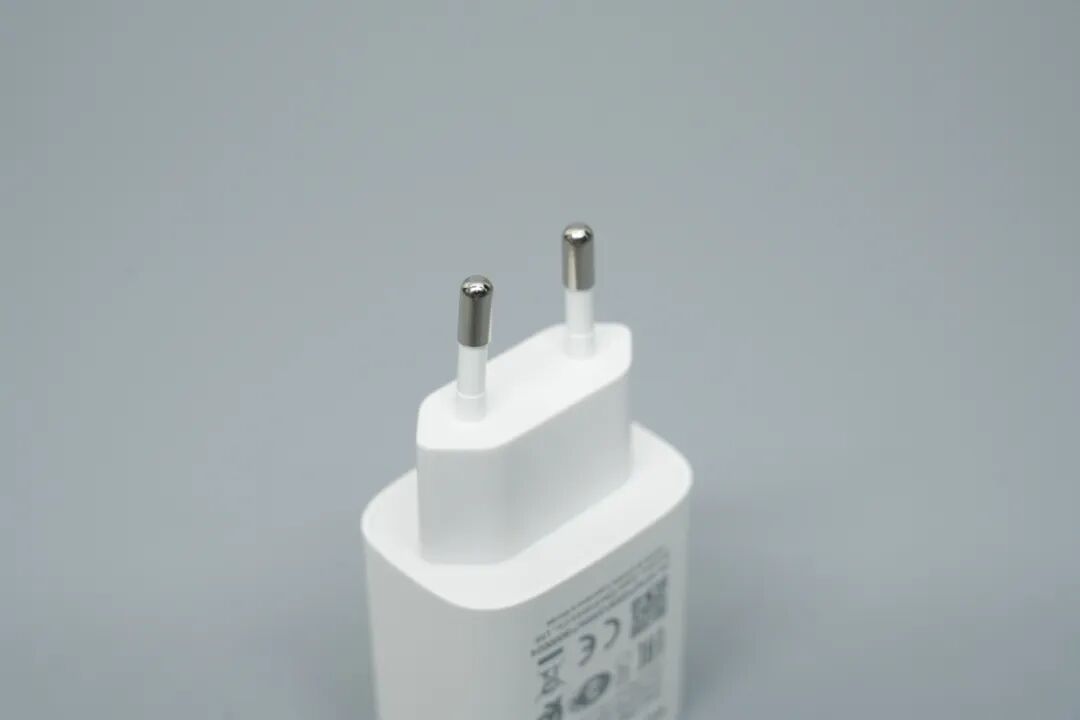

产品欧规插脚特写。
产品快充协议测试

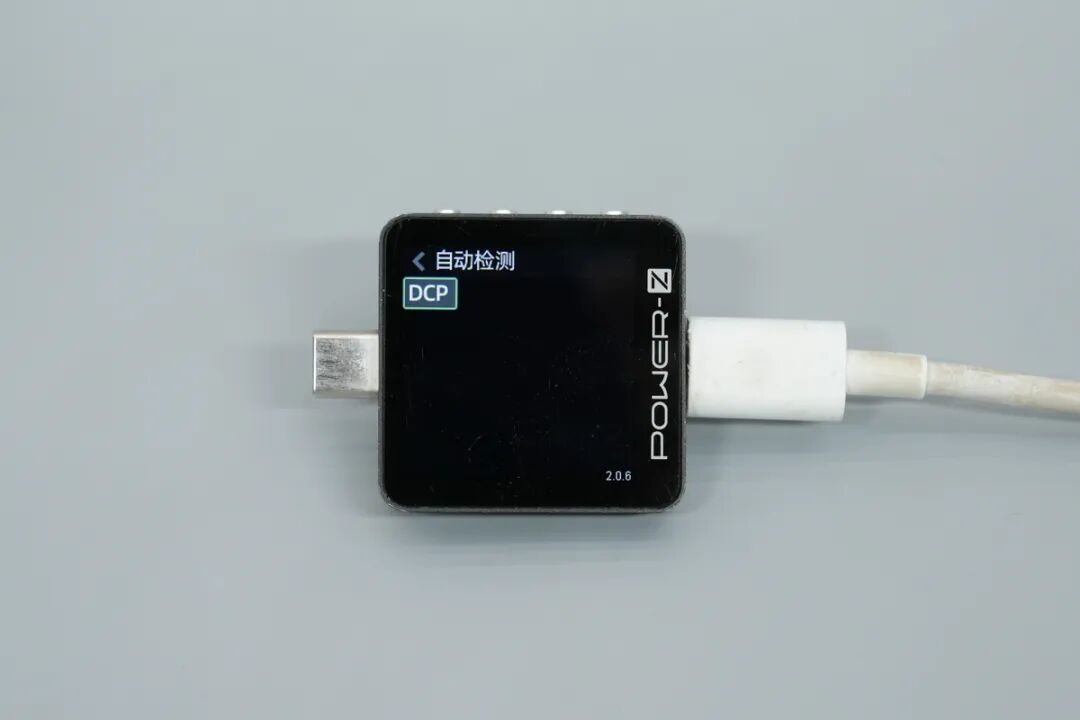

使用POWER-Z KM003C测得接口仅支持DCP协议。
相关阅读：
产品体积重量
使用游标卡尺测得充电器机身本体长度约为42.58mm。

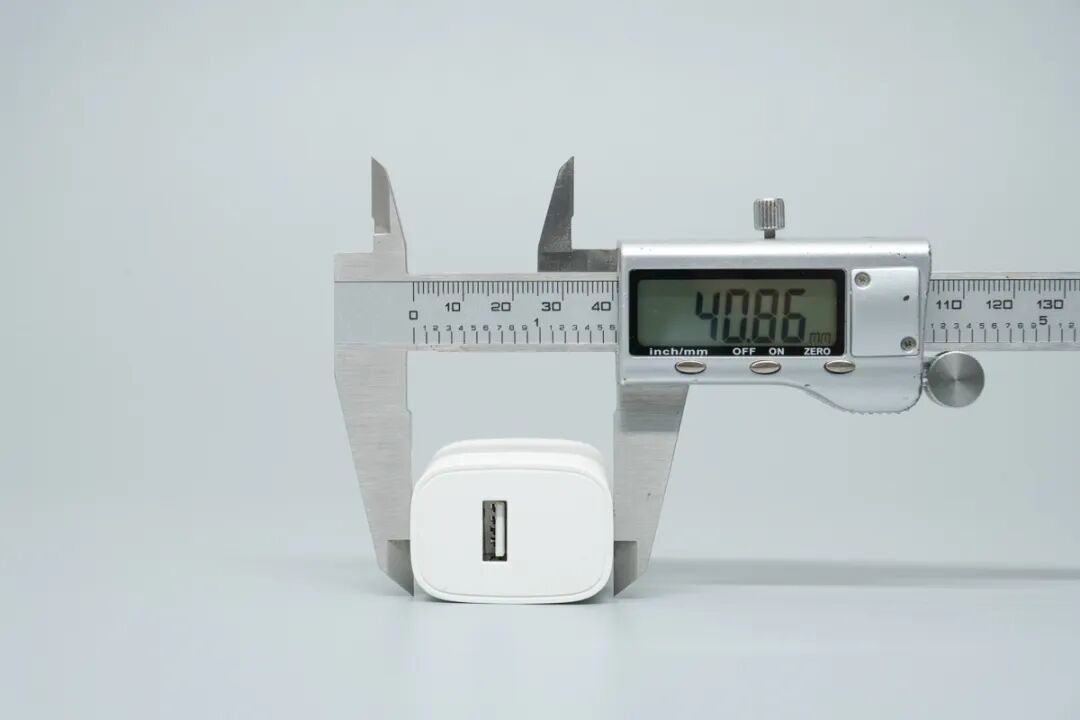

测得充电器机身宽度约为40.86mm。

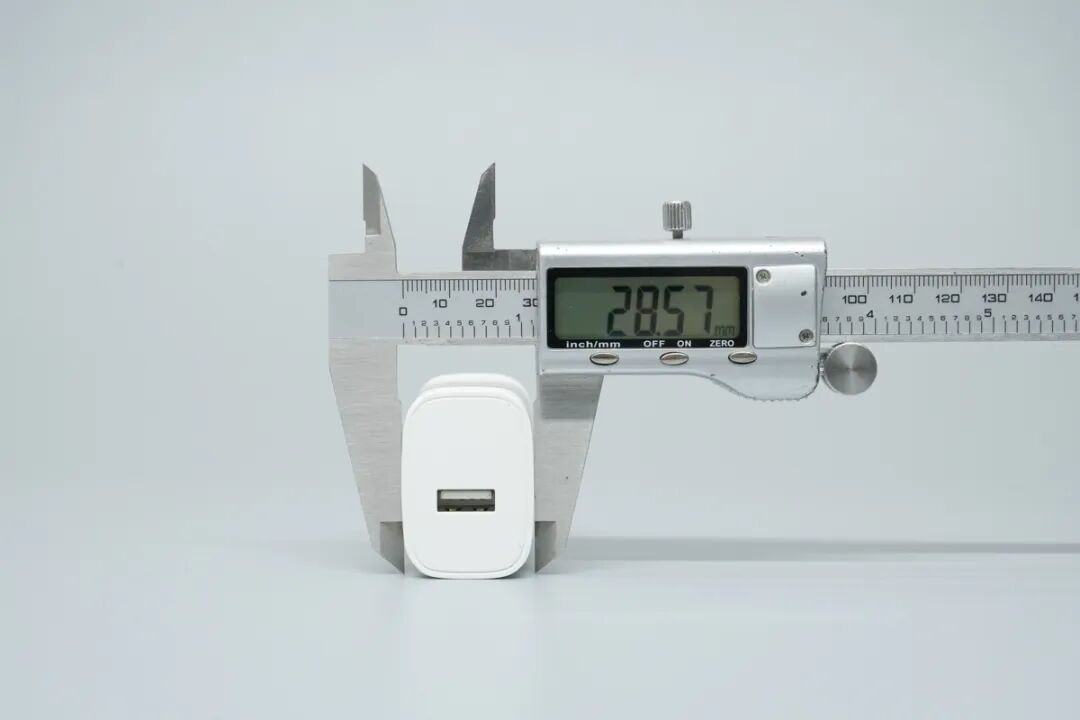

测得充电器机身厚度约为28.57mm。
产品尺寸接近苹果原装20W快充。
实测产品重量约为47.5g。
将充电器放置在成年人掌心，大小如图所示。
产品拆解
沿插脚外壳撬开，可以看到输入端插脚通过内部金属弹片与PCBA模块相连通电。
将 PCBA 模块完全从外壳中抽出，内部元件之间填充了有白色导热胶，以提升整体机械强度。
使用游标卡尺测得PCBA模块的长度约为39.19mm。
测得PCBA模块的宽度约为36.16mm。
测得PCBA模块的厚度约为19.63mm。
PCBA模块正面下方为输入滤波部分，中间为变压器，上方为次级滤波固态电容与USB-A接口。
PCBA模块背面一览，初级与次级之间设有隔离，可见整流桥、初级主控芯片以及次级同步整流芯片等元器件。
产品输出的USB-A母座采用白色胶芯。

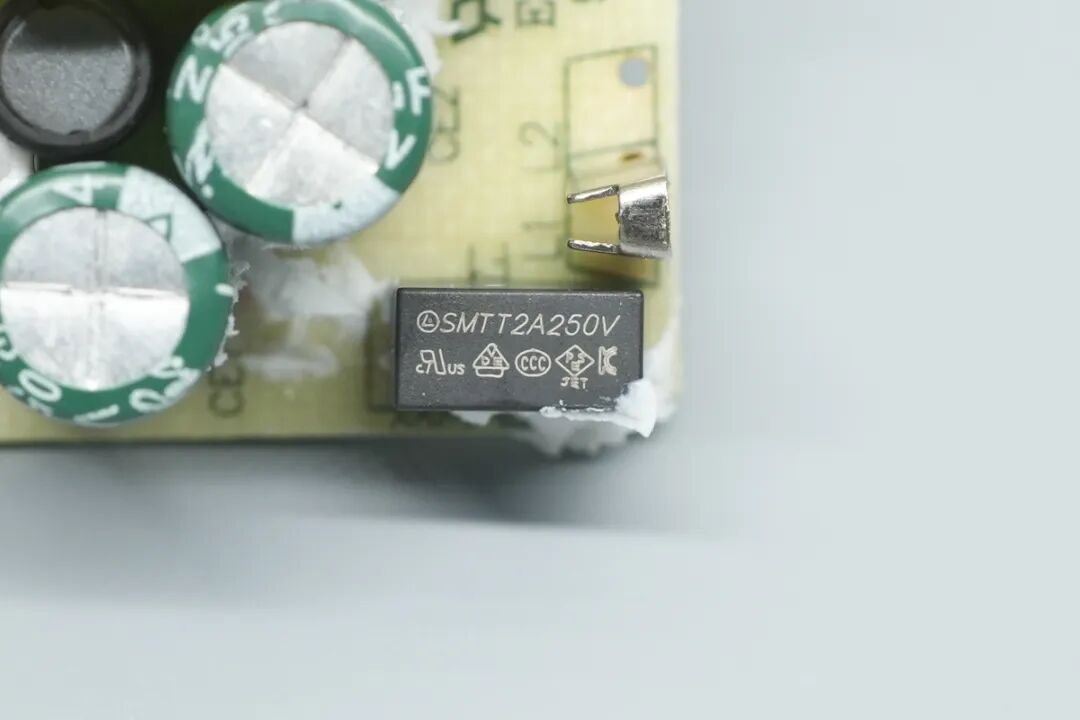

输入端贴片保险丝特写，规格为250V2A，用于输入端过流保护。
一颗工字电感，外套热缩管绝缘。
整流桥采用World沃尔德WRABS20M，规格为1000V 2A，采用ABS封装。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
沃尔德WRABS20M规格资料如下。
两颗高压滤波电容规格均为400V 15μF。
产品内置的初级主控芯片来自CXW诚芯微，型号为CX7503BC。该芯片是一款集成了高压功率MOSFET的高性能原边反馈准谐振反激式AC/DC电源控制芯片，采用SOP-8L封装。
该芯片无需光耦和二次侧反馈电路即可实现高精度的恒压与恒流输出，同时具备小于75mW的超低待机功耗以及较高的平均效率，满足六级能效与欧洲节能标准。
芯片采用PWM/PFM混合工作模式与内置抖频技术，能在全负载范围内消除音频异音并改善EMI性能，同时支持可调式输出线损补偿。
内部还集成了软启动、逐周期限流、过温保护、过压保护及欠压锁定等多重智能化防护电路，广泛适用于充电器、电源适配器、机顶盒及开放框架式开关电源等领域。

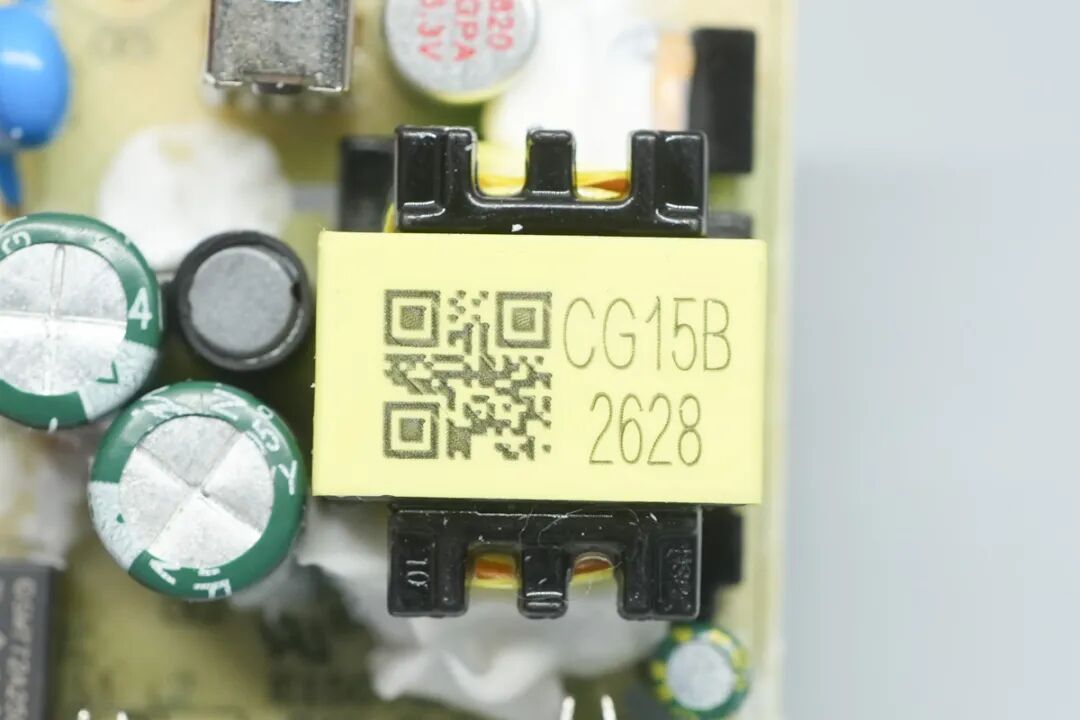

变压器喷码CG15B 2628。
一颗蓝色Y电容料号JD102MY1。
产品内置的同步整流芯片同样来自诚芯微，型号为CX7537B。该芯片是一款集成了40V耐压功率MOSFET的高性能二次侧同步整流芯片，适用于隔离型断续模式DCM及准谐振QR反激式开关电源。
该芯片可替代传统反激转换器中的整流二极管，通过实时检测内置功率MOSFET的源漏电压来精准判定并控制其开关状态，从而显著降低导通损耗与发热，大幅提升电源系统的整体转换效率。
在技术特性与应用方面，CX7537B最高支持100kHz的开关频率，并集成了VCC欠压保护（UVLO）、过压钳位以及防谐振误动作的开/关消隐与去干扰逻辑。
芯片采用标准的SOP-8L封装，结构紧凑且集成度高，非常适合应用于充电器、电源适配器、机顶盒电源以及各类辅助电源等高效率供电场景中。
一颗输出滤波电容规格为6.3V 820μF。

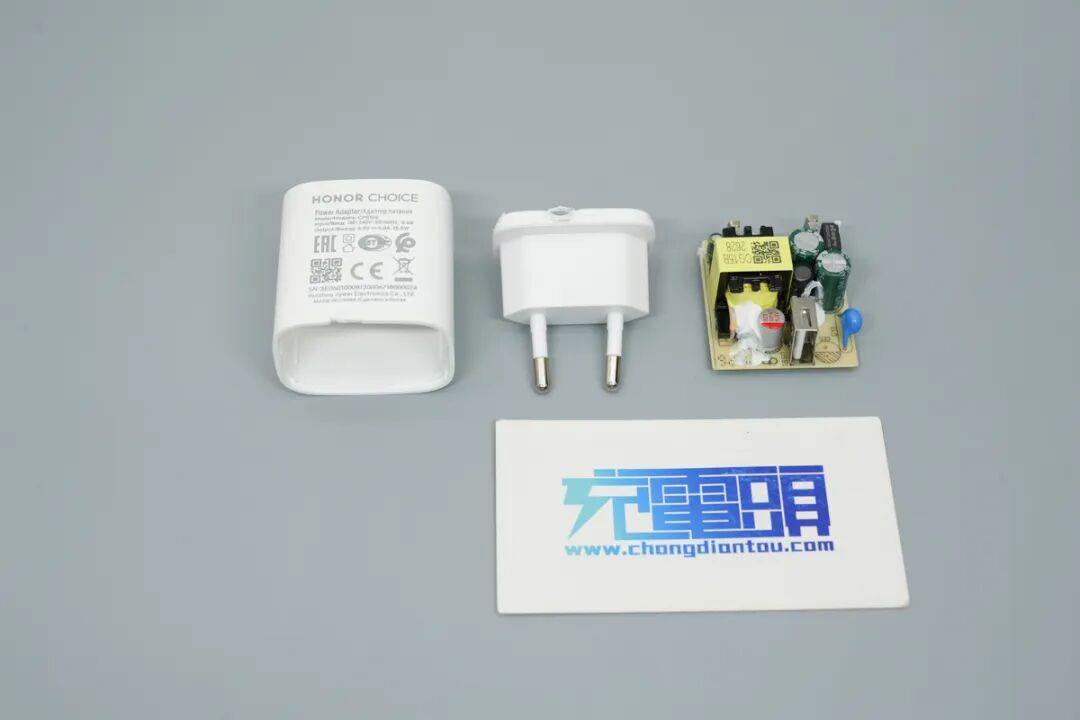

全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
HONOR CHOICE荣耀亲选这款充电器配备单USB-A接口，支持5V3A输出，能够很好地满足IoT设备日常的供电与充电需求。
在内部用料方面，交流输入端产品采用沃尔德WRABS20M软桥，初级滤波采用两颗400V 15μF高压电解电容，次级输出端采用一颗6.3V820μF规格的固态电容进行滤波，PCBA元件之间注胶进行抗震固定。
该充电器基于诚芯微科技的电源芯片方案打造，其中初级主控芯片采用CX7503BC，次级同步整流芯片采用CX7537B，两款芯片均内置MOSFET，极简的外围电路有效降低产品验证开发周期，并简化了贴片生产流程，助力厂商抢占市场先机。
产品整体做工规范扎实，能很好的满足IoT设备日常充电、供电需求。
