印度阿三造的20W USB-PD充电头,不走寻常路....

strongerHuang 2026-06-29 21:34

最近因为公司业务需求,在研究印度制造的 USB-PD 充电器,然后发现了这款小巧的stuffcool USB-PD 充电器。

功率为20W,可以输出5V/3A、9V/2.22A和12V/1.67A三种电流。该充电器产自印度,并通过了BIS认证。

首先吸引人的是它的黄色,其次是它的小巧尺寸。

这款USB-PD充电器体积非常小巧,它并非基于氮化镓(GaN)。

印度阿三造的20W USB-PD充电头,不走寻常路....图1

使用几个小时后,会有点发热,但这也正常。

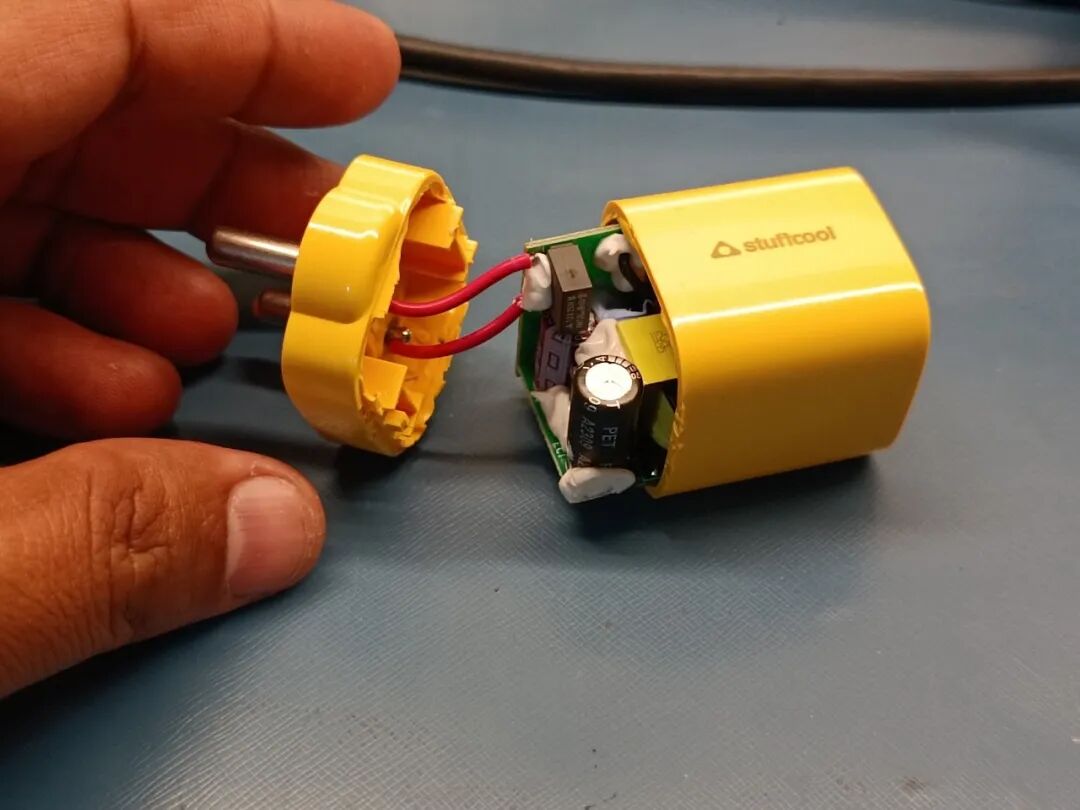

拆开充电器还是有点困难。

印度阿三造的20W USB-PD充电头,不走寻常路....图2
印度阿三造的20W USB-PD充电头,不走寻常路....图3

印度制造,USB-PD充电器带有BIS标签。

印度阿三造的20W USB-PD充电头,不走寻常路....图4

打开后可以看到两块PCB板焊接在一起,所有部件都封装在一个很小的空间内。

印度阿三造的20W USB-PD充电头,不走寻常路....图5

输入部分是一个典型的保险丝,带有电容电感EMI滤波器和桥式整流器。

印度阿三造的20W USB-PD充电头,不走寻常路....图6

交流输入经桥式整流器和大容量电容转换后,变为高压直流电,并送入ACDC芯片以及变压器。PC1是光耦合器,用于典型反激式电路中的反馈和闭环控制。

ACDC芯片是CX7520,来自深圳的公司,典型工作频率为 65Khz。

反激式变压器是EE16。

印度阿三造的20W USB-PD充电头,不走寻常路....图7
印度阿三造的20W USB-PD充电头,不走寻常路....图8

电容器的额定温度均为 105 度。

印度阿三造的20W USB-PD充电头,不走寻常路....图9
印度阿三造的20W USB-PD充电头,不走寻常路....图10
印度阿三造的20W USB-PD充电头,不走寻常路....图11

USB-C 电源传输部分采用 IP2189 芯片,它支持通过 CC 和 DM/DP 线路进行快速充电和 PD 充电协议。

IP2189 通过 USB-C 与连接的设备通信,并通过反馈回路接口相应地控制电源输出。

典型应用电路如下所示:

印度阿三造的20W USB-PD充电头,不走寻常路....图12
印度阿三造的20W USB-PD充电头,不走寻常路....图13

为了避免电容器本体与其他元件短路,通常使用硅橡胶帽。在许多国产PCB板上都见过这种做法,尤其是在电源部分。

印度阿三造的20W USB-PD充电头,不走寻常路....图14

PCB板上看到USB-C接口。

印度阿三造的20W USB-PD充电头,不走寻常路....图15

为了便于尺寸比较,我把手头三个充电器放在一起比较,一个是 18W USB-C PD 充电器,另一个是 5V 2A USB-A 充电器。

印度阿三造的20W USB-PD充电头,不走寻常路....图16

印度造的充电头怎么样,跟咱国内的充电头相比能不能吊打他们?
