基于SRAM的加速器近期引发了社交媒体上关于内存的广泛讨论。它之所以特别吸引人，是因为它避免了使用HBM和CoWoS封装，而这两者都面临严重的供应限制。

然而，关于SRAM到底是什么，以及它与现有的HBM解决方案有何不同，人们存在很多误解。此外，还普遍存在一种错误的担忧，认为SRAM会影响未来AI加速器中HBM的需求。

本文将探讨SRAM与HBM的优缺点，并客观分析每种存储器在AI推理中的作用。我们将从结构、可扩展性、容量、带宽方面对SRAM与HBM进行比较。

SRAM概述

SRAM是一种常用于处理器中的存储器形式，可存储数字信息而无需持续刷新。一旦将0或1写入SRAM单元，只要电源供应存在，其状态就会一直保持，除非被有意更改。

SRAM在计算中的应用与计算机本身一样古老。它最常用于寄存器以及低层缓存，通常被称为L1-L3（L1离处理器最近，L3离得最远）。SRAM的主要优势在于其极快的访问速度，能够以绝对最小的延迟将数据传输给处理器。事实上，目前没有任何其他内存技术能超越SRAM的访问速度，即使是HBM也无法做到。

SRAM的超低延迟和低功耗源于其与处理器都位于芯片上的特性。然而，SRAM在性能上的优势却体现在其存储容量上有所不足。在每平方毫米的芯片面积内，可容纳的SRAM数量仅为DRAM的5到6分之一。HBM通过垂直堆叠12至16块DRAM芯片来进一步提升存储容量，因此HBM的实际存储能力轻松达到SRAM的80倍以上。

与HBM不同，SRAM通常不会单独制造，而是与GPU一起封装（存在例外情况）。为了充分发挥SRAM的性能优势，它必须与处理器位于同一芯片上。

通过将SRAM芯片堆叠在计算芯片之上，可以增加SRAM容量，这与AMD在其3D V-Cache技术中采用的方法类似。但目前尚未有像DRAM那样以12至16层堆叠来构建HBM的多层堆叠SRAM产品。过去一些有趣的实现方式曾将SRAM芯片拆分，并与HBM一同封装；不过这些内容将在后续文章中讨论。

在接下来的章节中，我们将重点探讨SRAM的具体特性，重新回顾这些概念。

单元结构：6T SRAM 与1T1C DRAM

要真正理解SRAM 与DRAM 之间的差异，关键在于了解它们的基本构成组件及其与工艺技术的关联。

6T SRAM

每个SRAM单元通常采用如下的六晶体管（6T）结构实现。该结构包含一个四晶体管交叉耦合的CMOS反相器，称为“双稳态锁存器”，用于保持单元的状态；以及两个NMOS访问晶体管，用于读取和写入单元数据。这种6T SRAM结构被布置在2*2网格上，通过向行和列施加控制电压来控制每个单元的状态。访问晶体管的栅极连接到网格的列，也称为bitlines（BL、BL'）；栅极则连接到行，也称为wordlines（WL）。

该6T单元格可执行三种操作：保持、读取和写入。下图展示了通过BL和WL上的电压实现这三种状态的方式。

• 保持：WL被设置为低电平（例如0伏），从而关闭了访问晶体管。只要Vdd供电，双稳态锁存器中的反相器就会保持其0或1的状态。




• 读取：WL被设置为高电平（Vdd）；BL和BL’被设置为Vdd。根据内部存储的位值，其中一个访问晶体管会根据0或1存储的位置，轻微拉低BL或BL'。检测放大器会判断是哪条位线（BL或BL'）被拉低，并确定内部位的状态。




• 写入：将WL设置为高电平；然后强制BL上拉0V或VDD（即BL'上的VDD或0V），以将双稳态锁存器的内部位状态设为0或1。






SRAM单元的工作原理是通过存储信息，无需像DRAM那样持续刷新即可保存数据，并且比特值的读写方式也与此类似。

1T1C DRAM

DRAM单元的内部结构比SRAM简单得多，仅由一个晶体管与一个电容串联构成（1T1C）。由于仅包含两个元件，其结构极为简单，因此在芯片的同一区域中可以容纳更多的DRAM单元，而SRAM则需要六个晶体管。

晶体管是一种N型MOS器件，用作电容的接入晶体管。当通过字线向其栅极施加电压，使该接入晶体管导通时，电容便被充电，此时单元格表示为1的状态。通常施加的字线电压比nMOS晶体管的阈值电压高出Vdd，从而确保电容能够获得完整的Vdd电压进行充电。

当WL电压设置为较低电平，即0V时，访问晶体管会关闭，电容与BL断开连接。根据电容是否带电，DRAM单元分别表示1或0。然而，该单元无法无限保持在此状态。电荷最终会开始泄漏，因此必须进行刷新以维持其状态；这就是DRAM的原理。

向DRAM单元写入数据非常简单。将BL设置为高电压，以使访问晶体管导通。根据位的状态是1还是0，将位线电压设置为Vdd或0。几纳秒后，将字线设置为低电压，使电荷被锁在电容中。

在最简单的情况下，从DRAM单元读取数据的过程是：首先将字线预充电至Vdd/2。当WL被激活以导通晶体管时，如果电容已充电（存储1位），则BL电压会高于Vdd/2；如果电容已放电（存储0位），则电压会低于Vdd/2。通过使用检测放大器来检测这些电压差，从而判断位的状态。实际上，DRAM的检测过程要复杂得多，但以上内容可帮助理解其基本工作原理。

工艺与密度扩展

SRAM

尽管6T单元结构中的设计权衡和工艺技术可能相当复杂，但有一个关键点需要强调：如果晶体管可以做得更小，我们就可以将更多晶体管集成在一起，从而提高存储器的密度。

在平面晶体管的早期，每一代更小的晶体管都会带来更高密度的SRAM内存。这种情况一直持续到Dennard scaling结束为止，随着每一代晶体管尺寸的缩小，亚阈值漏电问题也日益严重。亚阈值漏电是指晶体管在关闭状态下泄漏的电流，这本应是完全避免的现象。此外，由于晶体管尺寸越来越小，其性能存在较大差异，导致双稳态锁存器意外地翻转位状态，从而引发比特错误。

向14纳米节点的FinFET工艺迁移，使得晶体管尺寸更小，并且对硅沟道的控制能力更强，从而实现了部分SRAM的进一步缩放。然而，在5-7纳米节点附近，SRAM的缩放似乎趋于平缓。这一点在台积电N3E工艺中表现得尤为明显，其位元单元尺寸与N5工艺相同（0.021平方微米）。

台积电N2工艺采用全栅极晶体管，实现了自N5以来首次的SRAM制程缩小，位单元尺寸降至0.0175平方微米，约缩小了17%。而英特尔在2025年ISSCC上公布的18A工艺仍保持0.021平方微米的位尺寸，未出现显著缩小。

本质上，我们已达到当前技术能力在SRAM方面的极限。每两年翻倍的SRAM密度时代已经一去不复返。目前能实现的最高SRAM存储密度约为38 Mb/mm²。

当发展到互补型FET（CFET）时，即NMOS与PMOS叠加结构，有可能实现进一步的SRAM尺寸缩小。双稳态锁存器包含两个反相器，随着CFET技术的进步，这些器件也将变得更小。此外，研究人员正在探索MRAM和FeRAM等激进替代方案，这些技术可能带来在规模上的重大突破。

DRAM

DRAM中使用的1T1C单元经过独特设计，以最大化存储密度。DRAM芯片采用专为存储设计的特殊工艺制造，其命名方式与用于SRAM的先进逻辑节点（如5nm、3nm、2nm）不同，分别称为1a、1b、1c。

存储工艺节点采用高宽比电容结构，在晶体管上方堆叠电容，通常使用铪或氧化锆等高介电常数的介质材料，以最大化电容并最小化漏电。访问晶体管的尺寸相当于10纳米逻辑晶体管或更大，因为单元格尺寸的限制因素是电容而非晶体管。若进一步缩小沟道晶体管，则会增加漏电和成本。

DRAM在提升存储密度方面也面临挑战。过去20年中，DRAM单元的尺寸一直停留在6F²，其中F代表存储单元的半间距。为了提高DRAM的密度，需要缩小电容和晶体管以减小F值，但多年来在这一领域进展缓慢，因为通过光刻技术难以实现显著的缩小。

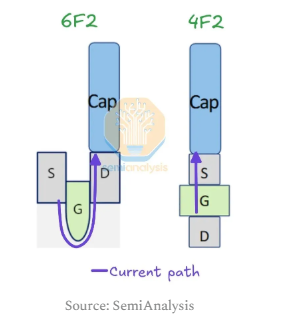

下一次飞跃将出现在采用4F2单元结构时，这意味着存储单元将并排堆叠，彼此之间没有空隙。这需要一种垂直通道晶体管，可能使用氧化铟镓锌（IGZO）通道，并结合真正意义上的三维DRAM单元结构，而这种技术正受到Neo Semiconductor等初创企业的积极追求。

容量

总体而言，就容量而言，无论是HBM、LPDDR还是GDDR，所有DRAM技术都优于SRAM。如上所述，它们的单元结构存在根本性差异，这直接影响了在特定芯片面积内可容纳多少内存。以HBM3e为例，其密度约为每平方毫米200兆字节的DRAM；而在台积电N3E节点中，1平方毫米的硅晶片仅能容纳约38兆字节的SRAM。

HBM还受益于垂直堆叠技术。目前，HBM3e堆叠中的每个DRAM芯片面积为11毫米*11毫米，容量为3GB（24Gb）。像Blackwell Ultra这样的GPU使用了八个12层的HBM3e堆叠，总内存可达288GB（12层*3GB*8个堆叠）。

相比之下，SRAM在芯片面积上直接与计算资源及其他片上资源竞争。每增加1兆字节的SRAM，都会以牺牲计算单元、互连或控制逻辑为代价，因此其尺寸始终处于权衡之中。因此，即使在大型加速器中，片上SRAM在每颗芯片上通常会限制在几百兆字节。

以下是Blackwell Ultra GPU的芯片图，展示了其结构以及争夺芯片面积的各种模块。L2缓存采用SRAM构建，增大其容量将导致GPU集群变小，总计算浮点数也相应降低。

容量对模型并行性的影响

现代LLM规模庞大，即使具备HBM，也常常需要将模型分片部署在多个GPU或XPU上，因为其内存需求超过了单个GPU的可用空间。实现这一目标的两种常见方法是张量并行和流水线并行，它们在模型如何在设备间划分方面有所不同。下图展示了这两种方法。

张量并行（层内并行）将单个层内的矩阵乘法任务分配到多个GPU上，而流水线并行（层间并行）则将Transformer层本身在多个GPU之间进行划分。

实际上，这些策略通常会结合使用。例如，一个拥有126层的LLaMA-405B模型可能会分布在两个DGX-H100节点上，每个节点配备八个H100 GPU。在每个节点内部采用张量并行技术，而流水线并行则将两个节点连接起来。

在基于SRAM的加速器中，由于每个芯片可用内存有限，相同型号的模型通常会被分布在更多的芯片上。这使得编译器和运行时系统需要承担更大的责任，以高效地对设备之间的任务进行划分与协调，从而导致整体协调过程变得越来越复杂且效率低下。虽然设计这类系统是完全可行的，但会增加复杂性，并需要精心的协调工作，以避免效率损失。

带宽性能

内存带宽等于内存接口的宽度乘以数据传输速率。对于任何内存系统，都可以通过增加接口宽度（更多并行数据通道）、提高运行速度或两者结合来提升带宽。在带宽方面，有三个因素使SRAM优于DRAM。

1. SRAM带宽比HBM高出一个数量级。

以NVIDIA B200为例：

• 每个HBM3e提供约1 TB/s的带宽；8个则可实现峰值DRAM带宽达8 TB/s。

• 在1.98 GHz的GPU时钟频率下，基于片上SRAM的L1缓存可有效提供约37.5 TB/s的带宽。具体计算如下：

• Cache line大小，即SRAM的宽度 = 128 byte

• 时钟频率为1.98 GHz，SRAM可在每个时钟周期内被访问。

• 148 个流式多处理器（SMs）

• （128 byte cache line*1.98 GHz *148个SM ≈ ~37.5 TB/s。）




除了现有的缓存层次结构外，Blackwell的第五代Tensor Core还引入了TMEM，即每个SM专用的256 KB SRAM，专为Tensor Core运算而设计。微基准测试结果表明，TMEM“每SM可提供16 TB/s的读取带宽和8 TB/s的写入带宽，且该带宽与L1/SMEM带宽叠加运行，而非与其他资源竞争。”TMEM的引入凸显了高度专用、紧耦合于计算过程的片上SRAM结构所释放出的性能潜力。

除了GPU之外，Groq LPU还支持基于SRAM的加速器，可提供约80 TB/s的片上内存带宽，而d-Matrix的Corsair PCIe卡则可提供高达150 TB/s的内存带宽。

2. SRAM带宽与计算量成正比，而HBM的引脚数有限。

由于DRAM芯片位于逻辑芯片外部，其性能在本质上受到接口宽度的限制，更具体地说，是内存与xPU之间实际可支持的I/O引脚数量的限制。若要提高每引脚的数据传输速率，就必须牺牲数据流在铜制互连上的信号完整性，而这种互连正是连接内存芯片与xPU的关键部分。

例如，HBM3e 在计算芯片与每个内存堆叠之间使用1024 位的数据总线，每条通道最高运行速度可达9.6 Gbps，每个堆叠的带宽约为1.2 TB/s。要提高带宽，需要提升信号传输速率或增加总线宽度。在HBM2、HBM2e、HBM3 和HBM3e 四代产品中，总线宽度一直保持在1024 位。直到HBM4 时代，随着微凸点间距显著缩小，接口宽度才首次翻倍至2048 位。未来接口宽度的进一步提升，可能只能通过采用混合键合技术实现，而不再依赖目前使用的热压缩键合方式。

SRAM的缩放模型与DRAM不同，因为它直接集成在逻辑芯片上，其带宽不受外部引脚或固定内存接口的限制。相反，SRAM的带宽主要取决于架构中实例的数量以及SRAM与计算单元之间的耦合程度。随着新一代XPU增加更多计算单元，设计者可以在这些单元附近添加更多的分布式SRAM，从而在不依赖更快的信号传输或更宽的片外总线的情况下，提升芯片上的总体带宽。

例如，一个使用8级HBM内存的XPU，其带宽约为8 TB/s，必须由所有计算单元共享。当每个计算单元都连接有90 TB/s接口带宽的SRAM时，总内存带宽会随计算单元数量增加而提升——每个计算单元都有独立连接的SRAM。因此，100个核心将拥有900 TB/s的内存带宽。

在GPU中，这种扩展体现在缓存结构与计算功能一同复制的方式上。SM是NVIDIA GPU的基本执行单元，每个SM都配备了独立的L1缓存，该缓存以SRAM实现。随着NVIDIA从A100升级到H100再到B200，SM的数量从108增加到132，再增至148。由于每个SM都有独立的L1缓存，SM数量的增加也意味着可以并行运行的SRAM访问点数量随之增加，从而提升了GPU可使用的片上总内存带宽。

通过增加SRAM数据路径的宽度，例如扩大缓存行宽或增加缓存组数，也可以提升带宽，从而进一步提高每周期能传输的数据量。综合来看，这些因素意味着SRAM的带宽在计算需求增长时，可比DRAM更紧密地实现扩展，而DRAM的带宽受限于芯片外接口和固定的引脚数量。

3. DRAM的理论带宽 ≠ 实际带宽。

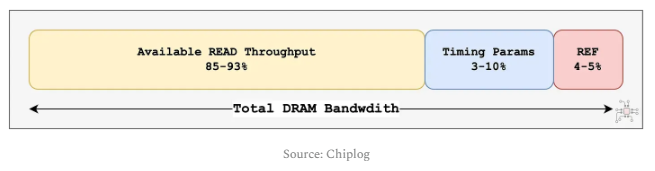

实际上，DRAM从未达到其宣传的全部带宽。其中一部分带宽因DRAM工作方式固有的结构效率问题而损失，包括：

• 周期性刷新周期

• bank冲突

• 行激活和预充电延迟









以刷新为例，DRAM单元基于电容，会随着时间推移发生漏电，因此必须定期刷新以保持数据。对于HBM3e，刷新间隔为每3900纳秒（tREFI），在此期间内存不可用的时间为350纳秒（tRFC）。仅此一项就已导致近8%的带宽损耗，而尚未考虑任何访问模式或并发情况。

另一个重要因素是行局部性，通常用页面命中和页面未命中来描述。DRAM被组织成行（或页面）。当某一行被激活时，其内容会被加载到感知放大器中，从而使得对该行的后续访问能够快速进行。如果多次访问命中同一行，则激活成本得以摊薄。但当访问在不同行之间跳转时，必须先关闭当前行并激活新的行，这一过程代价高昂，会显著降低有效带宽。下图展示了页面命中与页面未命中之间的时序差异。

然后是bank冲突问题。DRAM单元被组织成bank和bank组，为了实现最高的带宽，连续的内存访问应针对不同的bank组。

如果访问命中同一bank组内的不同bank，则会产生额外的延迟。该行为由时间参数tCCD_S（短列间延迟）和 tCCD_L（长列间延迟）来表示，如下图所示。

相比之下，SRAM 没有这些结构上的低效。它没有刷新操作、行激活，也没有页面命中或页面未命中的行为。如果核心每周期都能发出一次内存请求，SRAM 就能在每周期内完成响应。换句话说，SRAM 的可用带宽实际上等于其理论带宽。
