随着电子器件集成度和功率密度持续提高，热管理目标已由“降低平均温度”转向“在高热流密度下同时控制峰值温度、温度均匀性和系统能耗”。在500 W/cm²以上，传统风冷和常规液冷的性能余量迅速缩小，必须依靠微尺度强化、两相相变、气液分流和高导热材料等手段突破临界热流密度限制。
我们按照热流密度等级和技术路线展开：高热流密度区间为500-1000 W/cm²，超高热流密度区间为1000-10000 W/cm²。高热流密度部分依次讨论微通道、喷雾、浸没、热管、射流冲击、均热板、薄膜沸腾和混合冷却；超高热流密度部分依次讨论微通道、喷雾、热管、射流冲击、均热板、薄膜沸腾和混合冷却。评价重点包括临界热流密度、壁面温度、传热系数、加热面积、压降与泵功、制造复杂度和工程可靠性。
先说结论，微通道冷却和薄膜沸腾在临界热流密度、传热系数与壁面温度三项指标之间表现最均衡；射流冲击与喷雾冷却具有较强的局部强化能力，但高热流工况下壁面温度和流体组织仍需控制；热管与均热板在二维扩散和被动传热方面优势明显，但进入超高热流密度后受到毛细极限、干涸和面积放大效应限制。
1 热流密度分级与比较框架
1.1 热流密度分级
热流密度反映单位受热面积需要排出的热功率，是判断冷却技术是否适配的首要参数。仅以总功率衡量散热难度会掩盖芯片面积缩小、热点集中和热流不均匀带来的局部失效风险。因此，本文按下表进行分级。
1.2 背景热流与热点热流
非均匀受热表面通常同时存在背景热流和热点热流。热点面积越小，局部热流密度越容易被抬高，但这并不等同于整个器件都具备相同的持续排热能力。为保证不同技术之间可比较，本报告重点讨论加热面积大于1 mm²、热负荷相对均匀条件下的最大可持续热流密度。
因此，评价“能够处理多少W/cm²”时必须同步查看加热面积、壁面温度、持续时间和研究方式。小面积热点、短时脉冲或纯数值模型得到的峰值不能直接替代大面积、稳态和实验验证条件下的工程能力。
1.3 核心评价指标
临界热流密度（CHF）：系统在发生持续干涸、膜态沸腾或热失控前能够稳定承受的最大热流密度。
壁面温度：决定器件结温、封装材料和绝缘层是否处于安全范围。高CHF并不必然意味着低温运行。
传热系数（HTC）：反映单位温差可传递的热流，是评价热阻水平的重要指标。
面积与均匀性：同一技术在2×2 mm²和1 cm²上的CHF可能差异显著，面积放大往往引起供液不均、压降增加和热点集中。
系统代价：包括泵功、压降、工质消耗、密封、电绝缘、加工难度、维护和长期稳定性。
图1 高热流密度与超高热流密度散热技术分布及代表性热流能力
图解读：图中以热流密度区间区分不同技术的适用范围。间接冷却侧重通过冷板、热管和均热板扩散热量；直接冷却使液体或射流直接作用于热源表面，界面热阻更低。技术能否进入超高热流密度区间，关键不只是增加流量，而是同时解决液体补给、蒸汽排出、局部干涸和结构热阻。
2 高热流密度散热技术：500-1000 W/cm²
在该区间，多数技术已经能够通过实验达到目标热流密度，但性能差异主要体现在壁面温度、系统复杂度和可扩展面积上。以下按技术路线分别说明。
2.1 微通道冷却
微通道冷却在基底内部构建宽度为几十至几百微米的高密度流道，通过缩短导热距离、扩大固液接触面积和提高对流换热强度实现快速排热。其基本形式包括矩形微通道、针肋微通道和歧管微通道。
高热流密度阶段的强化重点是流量分配和局部热阻控制。分级歧管可把总流量均匀分配到多个短流道；交错针肋通过诱发横向扰动破坏热边界层；双层或嵌套微通道缩短流动路径并抑制下游热积累；扩张流道、S形流道、双V形槽和水凝胶自适应结构则用于改善气液组织与热点响应。代表性研究在500-800 W/cm²范围内实现稳定冷却，部分结构在700 W/cm²附近仍能保持较低温升。
主要瓶颈包括压降与泵功上升、微细结构堵塞、两相流回流、气泡滞留、制造成本及多芯片流量不均。进入工程应用时，应优先评估通道尺寸公差、过滤要求、封装连接和冷却液兼容性。
图2 新型歧管微通道结构及其强化思路
图解读：图中的X形分流、扩张流道、S形流道、双V形槽、分级针肋和自适应流道分别对应六类强化机制：均匀分配、压降调节、二次流扰动、气泡导向、换热面积扩展和热响应调流。它们的共同目标是缩短有效流动路径并避免局部缺液。
2.2 喷雾冷却
喷雾冷却利用压力雾化或气体辅助雾化产生大量液滴，液滴撞击加热表面后形成薄液膜，并通过液滴显热、液膜蒸发、成核沸腾和气泡破裂共同带走热量。薄液膜热阻低、温度均匀性较好，且单位时间内液滴持续刷新表面。
性能主要受工质、喷雾体积通量、液滴粒径与速度、喷距、喷雾锥角、喷嘴形式和表面结构影响。高热流阶段通过增加喷射速度、优化液滴群排布、采用气液两相喷嘴和粗糙/多孔表面，可将CHF推进到约900 W/cm²以上。稳态电子冷却还必须将壁面温度控制在150℃以下，不能以高初温淬冷数据替代电子器件持续冷却能力。
喷雾冷却的工程问题集中在喷嘴堵塞、液滴分布不均、回收与密封、喷雾漂移以及对姿态和环境压力的敏感性。多喷嘴系统还需避免喷雾相互干扰造成局部过量供液或干区。
2.3 浸没冷却
浸没冷却使器件直接与绝缘工质或水接触，可分为单相浸没和两相浸没。直接接触减少了传统冷板、导热界面材料和封装外壳形成的串联热阻；两相浸没进一步利用汽化潜热提高排热能力。
高热流密度浸没冷却的核心是让蒸汽排出与液体补给互不阻塞。多孔铜与沟槽复合表面能够形成“呼吸效应”：蒸汽优先沿沟槽排出，液体从多孔层顶部和沟槽另一端补入，从而降低两相逆流阻力并延迟干涸。通过加深沟槽和增加成核点，CHF可由约500 W/cm²提高至700 W/cm²以上。
其主要挑战是电绝缘、材料兼容、工质老化、污染控制和沸腾压力波动。水的传热性能优异，但必须解决电气隔离；氟化液和油类具备绝缘优势，但热物性通常弱于水。
2.4 热管
热管由壳体、吸液芯和工质构成。蒸发段吸热汽化，蒸汽在压差驱动下流向冷凝段，冷凝液再由吸液芯毛细力回流，形成封闭相变循环。高热流能力取决于吸液芯提供的毛细压头能否克服液相、蒸汽和界面压降。
在高热流密度区间，碳纳米管、铜微柱阵列和复合吸液芯可通过提高毛细力、扩大薄膜蒸发面积和降低界面热阻实现500-960 W/cm²的局部排热。需要注意，较高数值往往对应较小加热面积；面积扩大后，回流路径变长，毛细极限和局部干涸会迅速显现。
2.5 射流冲击
射流冲击通过单喷嘴或喷嘴阵列把高速流体直接送到受热面。自由射流由势流核心区、自由射流区、冲击停滞区和壁面射流区构成。停滞区边界层最薄、局部换热最强；壁面射流区则决定大面积温度均匀性。
高热流阶段的强化方法包括在冲击面布置铜丝网、微柱、多孔金属泡沫，优化喷孔直径、喷距和阵列节距，以及使用低表面张力溶液。多孔结构增加成核点和面积，但过厚会提高流阻；喷嘴强化可把热流密度提高至900 W/cm²左右，并在部分工况下保持壁面温度低于100℃。
图3 浸没冷却气液分流与射流冲击流动分区
图解读：左图说明高CHF依赖独立的蒸汽排放通道和持续液体补给；右图说明射流冷却并非整个表面均匀强化，最强换热集中在停滞区，离开冲击点后转为壁面射流。设计喷嘴阵列时必须让多个高效区域合理覆盖热源。
2.6 均热板
均热板可视为二维平面热管。蒸发区工质汽化后在低压腔体内横向扩散至冷凝区，再由吸液芯回流。其优势是轴向热阻低、温度均匀性好，适合多芯片和局部热点扩散。
高热流性能主要受吸液芯毛细供液和蒸汽排放能力控制。铜网-碳纳米管复合芯、烧结粉末芯、供液柱和蒸汽排放槽可同时增强回流与排汽，代表性热流密度约为540-630 W/cm²。达到极限时，蒸发速率超过吸液芯供液能力，蒸发区首先发生干涸。

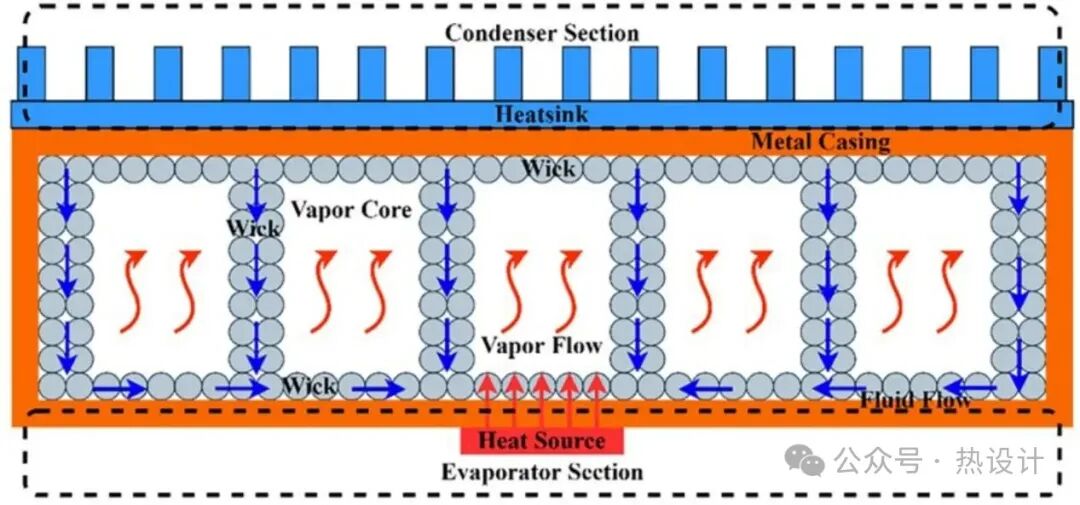

图4 典型均热板结构与相变循环
图解读：蒸发区位于热源上方，蒸汽在腔体内向冷凝区扩散，冷凝液沿吸液芯返回。设计重点不是单纯增加吸液芯厚度，而是同时满足毛细压头、液体渗透率和蒸汽通道面积三项要求。
2.7 薄膜沸腾
薄膜沸腾技术通过纳米多孔膜和受控供液形成极薄液层，提高气泡生成与脱离频率，并利用垂直供液持续破坏覆盖加热面的蒸汽膜。与常规池沸腾不同，其目标不是让稳定蒸汽膜隔热，而是借助薄液层、孔隙补液和气液分路维持高效相变。
典型系统由供液、观测、热测试和测量四部分组成。沸腾曲线可分为三个阶段：第一阶段类似成核池沸腾；第二阶段垂直供液推动并破碎蒸汽膜，曲线斜率明显增大；第三阶段形成“反C形”特征，液层导热增强、气泡脱离频率提高且气液通道逐步分离。高热流阶段使用去离子水和优化铂加热层，可达到约680-690 W/cm²。
该技术的瓶颈是纳米多孔膜机械强度、加热层厚度均匀性和供液压力控制。膜破裂或局部铂层过薄会形成热点并提前失效。

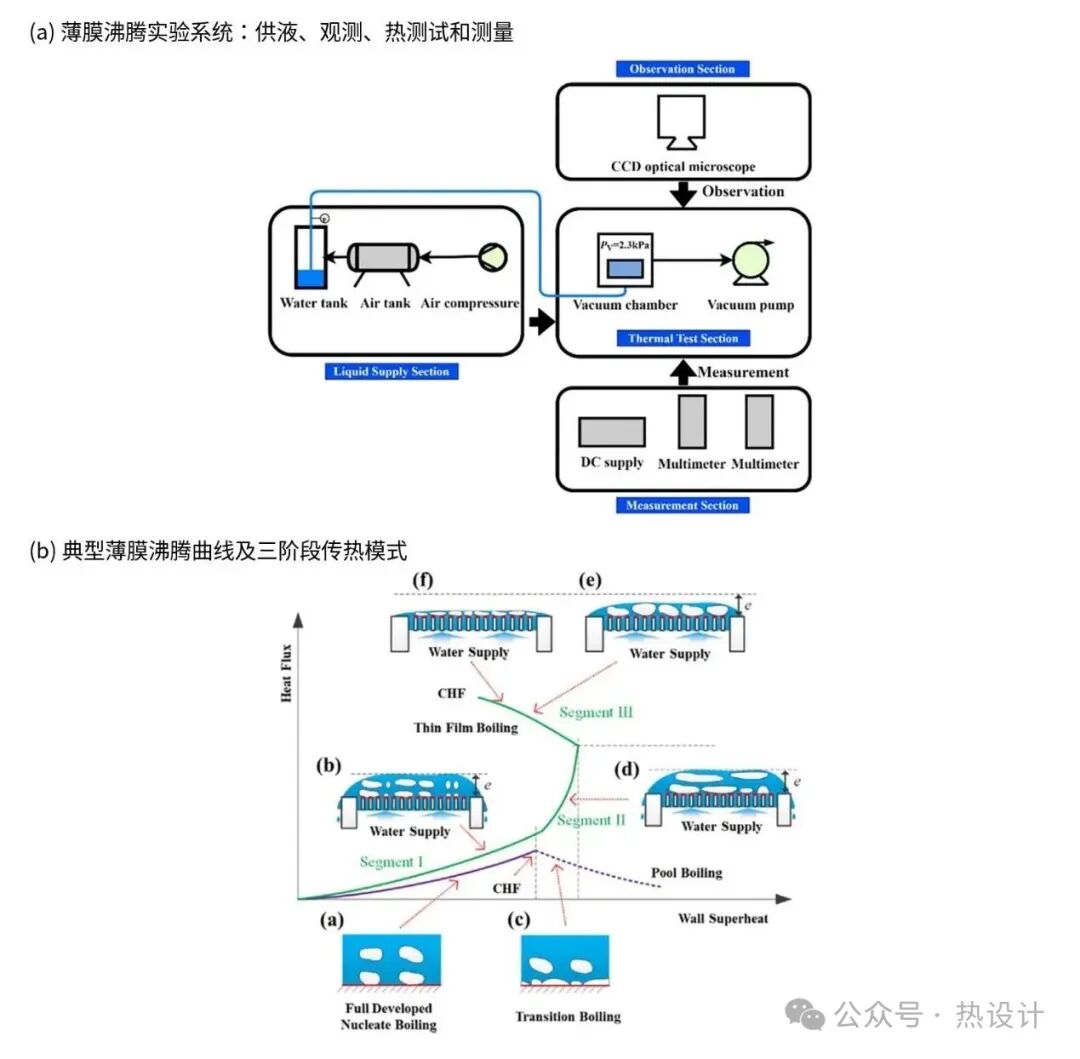

图5 薄膜沸腾实验系统与典型传热曲线
图解读：系统以受控压力向纳米多孔膜供液，高速成像用于识别气泡和液膜状态。曲线第二、三阶段能够在较低壁面过热度下维持高热流，关键在于及时补液、破坏蒸汽覆盖并建立分离的气液流动路径。
2.8 混合冷却
单一技术接近物理极限后，混合冷却通过组合不同技术的优势来解决供液、排汽、温度均匀性和系统稳定性之间的矛盾。最典型的是微通道与射流冲击耦合：射流破碎聚集气泡并强化停滞区换热，微通道负责液体输运和大面积铺展。
3 超高热流密度散热技术：1000-10000 W/cm²
进入1000 W/cm²以上，单纯提高流量往往伴随压降、泵功和结构应力快速增加。性能跃迁依赖复杂歧管、超高宽深比通道、微射流、气液分离、纳米多孔膜、高导热材料和多技术耦合。浸没冷却在这一层级尚未形成独立、稳定的技术分支，因此不单列。
3.1 微通道冷却
超高热流密度微通道的发展可概括为三条主线：结构构型创新、关键尺寸优化和材料强化。Z形或梯形歧管通过缩短支路并均匀分流，可在实验中实现约1000-1840 W/cm²；Tesla形、径向分支、拓扑优化和超高宽深比流道则通过持续分裂、混合、薄膜形成和回流抑制进一步强化换热。
在参数优化方面，超高宽深比微通道和高质量流速可将实验CHF推进至1258 W/cm²以上。数值研究中的交叉流-射流复合歧管和分叉歧管给出了2000-2500 W/cm²的能力，但这些结果对边界条件、界面热阻和模型验证高度敏感，必须通过实验确认。
材料方面，液态金属、高导热金刚石、铜反蛋白石涂层和亚微米成核结构分别降低固体导热热阻、提高对流系数、增加成核点并促进气液分离。代价是加工难度、成本、腐蚀和封装兼容性显著增加。
图6 超高热流密度微通道的构型演化
图解读：图中包含分层流道、仿生拓扑、径向分支和喷射-微通道复合结构。与高热流阶段相比，超高热流阶段的核心变化是把“长距离单向流动”拆分为“多入口、短路径、持续分流与再混合”，从而降低沿程温升和局部干涸风险。
3.2 喷雾冷却
超高热流密度喷雾冷却主要依靠高液滴通量、精确喷雾控制和表面工程。通过提高喷雾流量、使用气流辅助、高速液滴、优化粗糙度和控制液滴群，可实现约1037-1320 W/cm²。部分工况在1200 W/cm²时将壁面温度维持在100℃左右。
该阶段的关键不再是形成液膜，而是防止液膜在强沸腾下出现局部干区，同时让蒸汽及时穿过液滴群排出。喷雾流量过大可能造成液层增厚和泵功上升，过小则无法再润湿，因此需要闭环调节喷量、压力和喷距。
3.3 热管
热管进入超高热流密度后，主要依靠纳米沟槽、屏障结构和微柱吸液芯强化薄膜蒸发与毛细回流。数值模拟中，优化材料-工质组合可给出接近2000 W/cm²的局部能力；实验中，硅微柱吸液芯在2×2 mm²面积上达到约1130 W/cm²。
面积效应十分突出：当加热面积由2×2 mm²扩大到4×4 mm²时，CHF可能大幅下降。原因是回液距离增加、毛细压降累积和蒸汽通道拥塞。因此，热管的超高热流能力更适合小面积热点扩散，而不是直接等同于大面积稳态散热。
3.4 射流冲击
超高热流密度射流冲击采用微米级喷嘴阵列、精确喷距与节距控制、强化表面和复合流道。水射流的传热系数显著高于空气，在平均壁温约50℃时可实现1110 W/cm²。混合狭缝射流-微通道结构可通过数值优化达到约1000 W/cm²。
设计重点是让停滞区和壁面射流区承担不同功能：停滞区负责高强度局部排热，壁面射流区负责液体铺展和蒸汽迁移。微柱、三角凸起和针肋既能扰动边界层，也可能增加压降和滞汽，因此必须联合优化。
3.5 均热板
均热板在超高热流密度区间的公开实验验证较少。现有方案主要采用双层蒸发芯：较厚上层负责供液，较薄下层降低导热热阻，并在供液柱之间布置蒸汽排放通道。模拟结果表明，在供液柱数量足够且直径合理时，蒸发区可承受1000 W/cm²以上而不干涸。
该路线的关键价值是把“供液”和“沸腾”两个功能在空间上分离，但其超高热流能力仍需要大面积、长期和循环可靠性实验验证。
3.6 薄膜沸腾
薄膜沸腾是超高热流密度范围内性能突破最明显的技术之一。通过提高阳极氧化铝纳米膜机械强度、减小受热面积和优化固定方式，可从1200 W/cm²提高至1850 W/cm²。双侧夹持提升膜的承压能力，进一步通过液体供压与加热功率同步连续调节，可达到2074 W/cm²。
其失效通常由纳米膜机械破坏或铂加热层不均匀引起。局部过薄或过厚区域先发生电阻熔断并形成河流状裂纹，随后快速扩展。因此，膜强度、孔隙均匀性、铂层厚度一致性和动态供压控制共同决定CHF上限。
3.7 混合冷却
超高热流密度混合冷却以射流-微通道、针肋-射流、微通道-多孔吸液芯以及喷雾-毛细结构为主。径向微针肋结合中心射流可在壁面温度低于86.5℃时实现约1397 W/cm²；交错针肋射流微通道可达到约1040-1100 W/cm²；微通道嵌入多孔铜沸腾芯可达到1500 W/cm²。
喷雾与多层铜微网耦合可同时强化液体输运和蒸汽排放，代表性CHF约1210-1270 W/cm²，传热系数可达到35-44 W/(cm²·K)。这些结果表明，混合冷却的本质是为液体和蒸汽分别建立低阻通道，而不是简单叠加两套冷却设备。
图7 射流冲击与微通道复合结构
图解读：中心射流首先强化热点和停滞区，针肋或微通道随后引导液体横向铺展；气泡在流道中被分割、携带并排出。交错针肋通常比顺列结构更能扰动边界层和抑制回流，但压降也更高。
4 综合评价与未来发展路线
4.1 热学等边三角形评价
仅比较CHF会忽略温度和热阻，因此采用临界热流密度q、传热系数h和壁面温度T构成三指标评价。三项指标分别对应等边三角形的三个方向。图形越接近规则等边三角形，说明性能越均衡；包围面积越大，说明综合热性能越强。该方法可避免“高CHF但高壁温”或“低温但能力不足”的单指标误判。
图8 六类超高热流密度散热技术的综合性能三角形
图解读：微通道和薄膜沸腾在三项指标之间更均衡；喷雾和射流可获得较高CHF，但部分工况壁面温度偏高；热管和均热板的数据量较少，且超高热流能力受毛细供液和面积效应约束。图形面积只能在相同归一化边界下比较，不能脱离加热面积和实验条件单独使用。
4.2 工程可用性与研究可靠性
高热流研究中，实验结果仍占主导，约85.7%的研究采用实验方法，说明多数代表性CHF具有直接测量基础。数值模拟用于探索复杂结构、极端边界和材料组合，但当预测值显著高于相似实验、或验证仅停留在低热流区时，其工程可信度需要谨慎判断。
可靠性判断可分为三类：与相似实验结构和量级一致、且模型经过充分验证的结果可信度高；通过间接实验验证但预测跨越多个数量级的结果可信度中等；没有实验支撑且显著超出现有量级的结果可信度低。超高热流密度设计最终仍需经历材料耐久、循环启停、污染堵塞、封装兼容和长期稳定性验证。
图9 高热流密度散热研究中实验与模拟工作的比例
图解读：实验研究占绝大多数，微通道方向的数值研究比例相对更高，这是因为复杂歧管和微尺度两相流需要借助模拟筛选结构。模拟最适合用于缩小设计空间，而不能替代CHF、干涸和失效模式的实验确认。
4.3 从高热流密度到超高热流密度的关键跃迁
4.4 重点发展方向
4.4.1 微通道：均匀、扰动、分离、材料与成核协同
流量均匀性：采用非对称、分级或分形歧管，以及分布式微阀，实现芯片尺度的按需供液。
边界层扰动：发展波纹、收缩-扩张通道及倾斜针肋，利用CFD与PIV联合优化扰动强度和压降。
气液分离：利用亲疏水图案、双V形槽和嵌入式多孔膜引导气泡定向迁移。
仿生与先进制造：借鉴叶脉、血管、蛛网和植物气孔，结合激光加工、CVD和牺牲芯工艺制造三维高宽深比流道。
新材料与工质：系统评估金刚石、液态金属和高浓度纳米流体的稳定性、腐蚀性和微尺度沉积效应。
4.4.2 薄膜沸腾：提高膜强度并优化动态运行
发展碳纳米管增强复合膜或采用原子层沉积对孔壁进行超薄强化，在不明显牺牲孔隙率的前提下提高承压能力。
建立供液压力与加热功率的分阶段协同控制或自适应反馈，避免启动阶段机械载荷突增。
优化加热区域形状、面积和铂层沉积工艺，减少局部电阻差异和热点。
4.4.3 喷雾与射流：表面、喷嘴和工质的精确匹配
构建微针/针肋-纳米多孔复合表面及超亲水-疏水图案，分别控制液膜铺展、成核、气泡脱离和再润湿。
发展非圆形、阵列式和脉冲调制喷嘴，用CFD优化喷距、角度、节距和振荡频率。
探索喷雾针对热点、微通道负责背景温度均匀性的分区混合冷却。
评估石墨烯、氮化硼纳米流体和低熔点液态金属的稳定性、沉积、氧化、腐蚀与泵送代价。
4.4.4 人工智能辅助
人工智能适合处理几何、工质、表面和运行参数形成的高维非线性设计问题。生成模型和强化学习可自动搜索满足压降、温度均匀性和机械强度约束的通道或表面结构；物理信息神经网络可构建低成本代理模型；LSTM和Transformer可预测热负荷并提前调节流量与压力；自然语言处理、图神经网络和符号回归可用于材料发现和传热关联式提取。其角色是加快设计与控制，而不是绕过物理验证。
图10 四类重点技术的强化机制与未来发展路线
图解读：内圈为微通道、薄膜沸腾、喷雾和射流冲击四类重点技术；中圈概括流量均匀、边界层扰动、气液分离、表面强化、喷嘴优化和膜强度等关键机制；外圈对应仿生结构、新材料、先进制造、混合冷却和智能优化等具体路线。
5 结论与技术选型原则
第一，500-1000 W/cm²区间已有多种技术能够通过实验实现稳定排热。微通道、喷雾、浸没、射流、热管、均热板和薄膜沸腾各有优势，混合冷却通过气液分流和多尺度供液进一步提高性能。
第二，1000 W/cm²以上的性能跃迁主要来自四类变化：流动路径由长距离转为多入口短路径；换热表面由单尺度转为微纳复合；液体补给与蒸汽排出由相互竞争转为独立通道；结构材料和工质由常规铜-水体系转向高导热材料、低表面张力工质和复合冷却。
第三，微通道和薄膜沸腾的综合性能最均衡。微通道更适合与芯片封装和多热源布局集成；薄膜沸腾具备较高的平面CHF潜力，但受膜强度和制造一致性约束。射流冲击与喷雾冷却适合局部热点和直接表面强化，需重点控制壁面温度、喷嘴一致性和流体回收。热管与均热板适合被动扩散和温度均匀化，但超高热流能力对加热面积高度敏感。
第四，技术选型不能只看最大CHF。对于常规电子芯片，应优先满足结温和封装温度限制；对于激光器和功率器件，还需关注热点位置和脉冲特征；对于大面积热源，应重点评估流量均匀性和面积放大效应；对于介电要求高的系统，应把工质绝缘性和材料兼容放在首位。
最终选型逻辑：先确定热流密度和加热面积，再确定允许壁面温度；随后判断是否允许直接接触、是否需要介电工质、是否接受高泵功和复杂密封；最后在实验验证、制造能力和寿命要求之间选择技术。最大热流密度只是边界指标，稳定温度、均匀性、可靠性和系统代价共同决定工程可用性。
