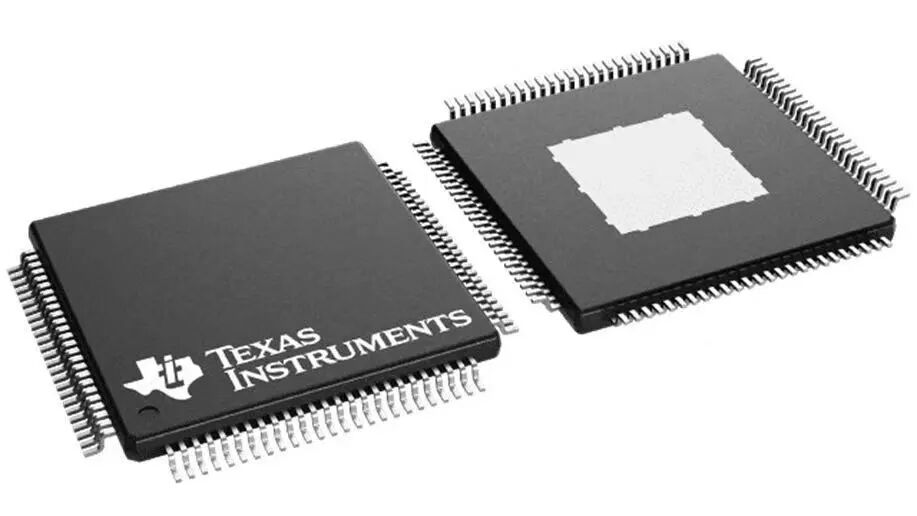

电子发烧友网报道（文/梁浩斌）随着新能源汽车、大容量电网储能、数据中心储能规模化扩张，高能量密度大电芯成为行业主流发展方向。500Ah+大容量电芯在GWh级储能电站中规模化应用，为系统安全带来了新的问题：大容量电芯热惯性大，电芯内外存在明显温度差，传统BMS依靠温度、压力传感器进行监测，热失控预警窗口不足5分钟，留给设备断电、消防干预的处置时间十分有限；叠加GB 38031等储能安全国标持续收紧，行业亟需全新监测技术突破瓶颈。在此背景下，EIS（电化学阻抗谱）技术由于可实现电芯内部电化学状态实时诊断，使其成为下一代BMS核心标配。2026慕尼黑上海电子展上，德州仪器（TI）展出了近期推出的BQ79826Z-Q1电池监测器及其全栈式EIS解决方案，打通EIS从实验室到落地量产的全链路壁垒，为储能与电动车电池安全建立全新的技术防线。具备智能 EIS 的电池监测器 BQ79826Z-Q1，图源: TI
500Ah+大容量电芯，在储能领域正在加速普及，长时储能、GWh级储能电站快速落地，核心原因是大电芯能够有效减少串并联数量，简化PACK与BMS复杂度，直接降低物料与制造成本。但与大容量电芯同时到来的，是热失控风险被急剧放大。传统的储能BMS主要依靠布置在电芯表面的温度、压力、气体等传感器，对电芯进行监测。然而大容量电芯的热传导存在致命的“时间差”。 电芯体积越大，吸热能力越强，表面温度上升越缓慢。当电芯内部已发生SEI膜分解（80-120℃）、电解液分解产气（120-150℃）等链式反应时，表面温度传感器可能毫无响应。直到正极材料在200℃以上分解释氧、表面温度剧烈攀升，BMS才触发报警。气体、压力传感器同样存在传导延迟，而此时，电芯热失控可能已进入不可逆转的剧烈放热阶段。另外，TI系统工程师严骏华也提到，目前行业普遍采用的“跳采样”策略，进一步压缩了安全窗口。传统AFE单芯片可监测电芯数量有限，同时电池包需大量监测器件，物料、布线、调试成本居高不下。在成本驱动下，许多储能系统仅在模组内选定电芯部署传感器，未监控电芯向被监控电芯的热传递存在显著延迟。新能源车市场同样面临电池监测技术瓶颈带来的压力。近几年800V高压平台和快充技术已经在国内车企的20万以上车型上普及，但电池安全与续航精度，依然是部分用户和车企的核心诉求。一方面电池包SOC计算采用的传统安时积分法存在累计误差，需要定期校准；另一方面是传统的表面测温无法反映电芯内部真实温度，车企为了规避安全风险，往往倾向于保守限制快充功率，影响用户充电体验。Sandia国家实验室与NHTSA在2024年发表的联合研究数据表明，相比传统基于温度传感器的热失控预警时间仅为3分钟，采用EIS方案则能高达29.2分钟。这超过26分钟的时间差，对于储能系统停止充放电、对外预警、控制危害蔓延至关重要。EIS技术的原理类似于给电芯做一次“心电图”，通过对电芯施加激励电流（产生频率可调的小幅度正弦交流电流信号），同步采集电压与电流响应，计算阻抗谱并建立电芯状态预测模型。 阻抗谱的低频区域可精准反映锂离子浓度扩散特性，高频区域则与电芯内部温度强相关。这意味着，EIS不仅能提前预警热失控，还可依托阻抗谱参数精准修正SOC估算误差，依靠阻抗与温度的强相关性反演电芯内部真实温度，识别单节电芯老化差异，优化均衡策略延长电池包整体寿命。事实上EIS技术在实验室已应用数十年，但传统EIS测量需要昂贵的台式设备、复杂的接线与漫长的扫描时间，无法嵌入电池包级别的在线监测，因此长期无法大规模工程化。而TI的破局点，是将整个EIS引擎集成到专用BMS AFE（BQ79826Z-Q1），搭配配套驱动、高精度采样、运算芯片构建全栈方案，首次将实验室级EIS诊断能力落地量产电池包。方案核心：BQ79826Z-Q1，集成EIS引擎的新一代高串数电池监测芯片
那么TI这次推出的EIS 解决方案中，BQ79826Z-Q电池监测器就是其中的核心芯片。作为一款BMS AFE芯片，BQ79826Z-Q1的突破，主要体现在四个维度上。首先是业界领先的通道密度，BQ79826Z-Q1支持高达26节电芯串联监测，相比前代产品通道数提升44%比当前主流竞品方案多出8串。在104串的高压储能电池包中，这意味着仅需4颗芯片即可完成整包监测，而传统方案可能需要6颗甚至更多。通道密度的提升，可以直接带来BOM成本降低、PCB面积缩小、菊花链通信简化等系统收益。其次，BQ79826Z-Q1在AFE的基础上集成了原生EIS运算引擎，将激励信号同步、多通道电压采样、离散傅里叶变换（DFT）与阻抗初步运算等多项功能集成于单芯片，无需外挂独立EIS采集芯片。芯片可直接输出阻抗的幅值与相位数据，无需将大量原始采样点传输至主控MCU进行离线计算。这样的设计显著降低了通信带宽需求与主控算力负担。第三是测量精度高，根据TI的实测数据，在全温度范围（-40℃至125℃）内，BQ79826Z-Q1的电压精度优于2mV。阻抗测量方面，在0.01Hz-3.5kHz全频段内，其测量曲线与专业EIS实验室设备几乎完全重合；重复度评估显示，幅值变异系数（CV）小于0.8%，相位标准差小于0.4°。这对于电芯温度和SOC估算的精准度非常关键。最后是车规安全合规，BQ79826Z-Q1满足ISO 26262 ASIL D功能安全标准，适配车载与高压储能严苛工况，这为EIS技术落地提供了关键的合规基础。TI全栈式EIS系统解决方案：从芯片硬件到量产落地完整闭环

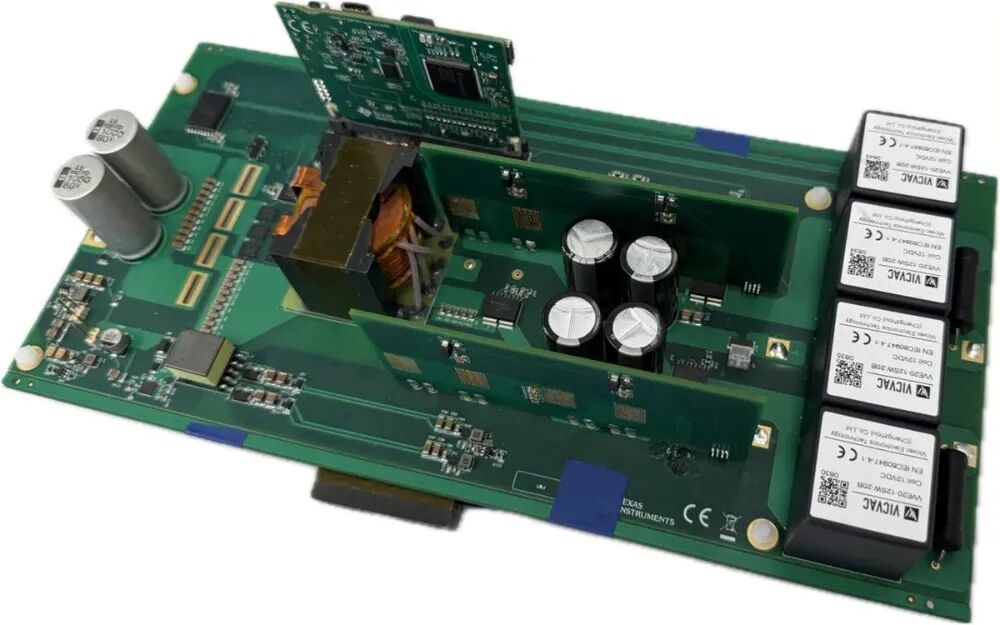

一颗优秀的AFE只是基础，EIS技术的工程化落地需要解决激励源设计、高压隔离、系统同步、算法部署与量产一致性等一系列系统级挑战。TI提供并不只是单一的新品，而是覆盖从激励生成，到信号采样、阻抗计算、状态建模的全链路的完整方案。比如BQ79826Z-Q1搭配BQ79881-Q1电池组监测器与通信桥接芯片，可以实现模组、电池包、储能簇多层级灵活扩展。在EIS激励源方案上，采用TMS320F28P55 C2000系列DSP、TMCS1126 高精度采样芯片和UCC27712 驱动芯片，结合了高速驱动、高精度电流测量和电源控制等功能，可产生高精度激励电流，电流幅值和频率自由可调，共同搭建完整EIS激励信号生成与采集链路。内置EIS耐压1500V、可堆叠式电池管理单元参考设计（TIDA-010978），图源：TI为了加速产品落地，TI提供了电池包级EIS参考设计，该方案可实现高精度阻抗测量，其储能BMS平台支持52至104通道灵活配置，可适配不同模块尺寸、电池化学成分和机械设计；支持复用现有主动均衡电路，实现“一次设计，随处部署”；按照主流的52s和104s电池包设计，能简单快速地集成到储能系统中。基于主动电池组平衡的电池级电化学阻抗谱（EIS）激励参考设计（TIDA-010990），图源：TI同时，TI还提供SAB和DAB两种标准化EIS激励源拓扑，适配不同储能场景。其中SAB拓扑主打高性价比，硬件架构精简，体积更小、散热表现更好，适合仅需EIS功能，对成本、体积高度敏感的储能系统。DAB拓扑则同时集成APB主动均衡与EIS激励两大功能，在不需要EIS测量时，DAB作为电池包间的主动均衡通道工作；当需要进行EIS扫描时，同一套电路切换为交流激励源模式。无需额外搭建独立均衡硬件，适合需要同时增加APB和EIS的系统。在开发生态上，TI 提供全套EIS软件开发套件，搭载适配C2000平台的CCS开发环境、底层驱动库、标准化 EIS 阻抗解析算法示例，软件架构模块化划分过流保护、电压电流采样、激励PWM控制、SPI芯片通信、故障诊断等功能模块，缩短软件调试周期。除此之外，参考设计还支持CAN远程控制，TI提供多功能GUI上位机，能实现EIS数据全自动化采集，简化客户测试验证实验，助力产品快速落地。硬件层面提供全套评估板、完整原理图与PCB设计指南；技术文档涵盖详细的器件手册、应用笔记和设计指南；线上依托TI E2E技术论坛快速答疑，线下提供专项线上、线下技术培训。多重支撑帮助客户快速完成方案验证、迭代与量产导入。目前BQ79826Z-Q1已进入客户产品导入阶段，量产批次预计2026年底正式供货。据称目前已有汽车电池包客户产品导入，即将进入量产阶段。随着储能、新能源汽车行业的发展，市场对于安全的需求不断升级，相关安全法规也将进一步落地，传统仅依靠外部测温的BMS将逐步淘汰。集成EIS诊断功能的电池管理系统，能够对电池包进行持续的“心电监测”，将安全预警提前时间从过去的3分钟提升到近30分钟。毫无疑问，EIS技术正在转变为“必选项”，成为下一代BMS的标配。TI此次推出的方案不仅是单一芯片的创新，更是从芯片硬件到激励源、参考设计、软件工具、全流程技术支持的完整闭环。这一全栈能力显著降低了EIS技术从实验室走向量产的门槛，为储能系统安全监测的全面升级提供了可落地的路径。
