充电头网第4101篇拆解报告。
前言
本期拆解带来的是六联智能推出的14寸超薄笔记本电脑，这款笔记本电脑采用英特尔Ultra5 228V CPU，配有32G LPDDR5X内存，并配有1TB SSD。笔记本电脑外壳采用原色铝合金材质，坚固耐用。
机身左侧设有HDMI接口和USB-C接口，右侧设有USB-A和USB-C接口以及3.5mm音频接口，内部采用芯海科技EC和PD控制器，支持使用USB-C接口为笔记本电脑充电。下面充电头网就带来六联智能这款笔记本电脑的拆解，一起看看内部的设计和用料。
六联智能笔记本电脑外观
六联智能笔记本电脑采用原色铝合金外壳。

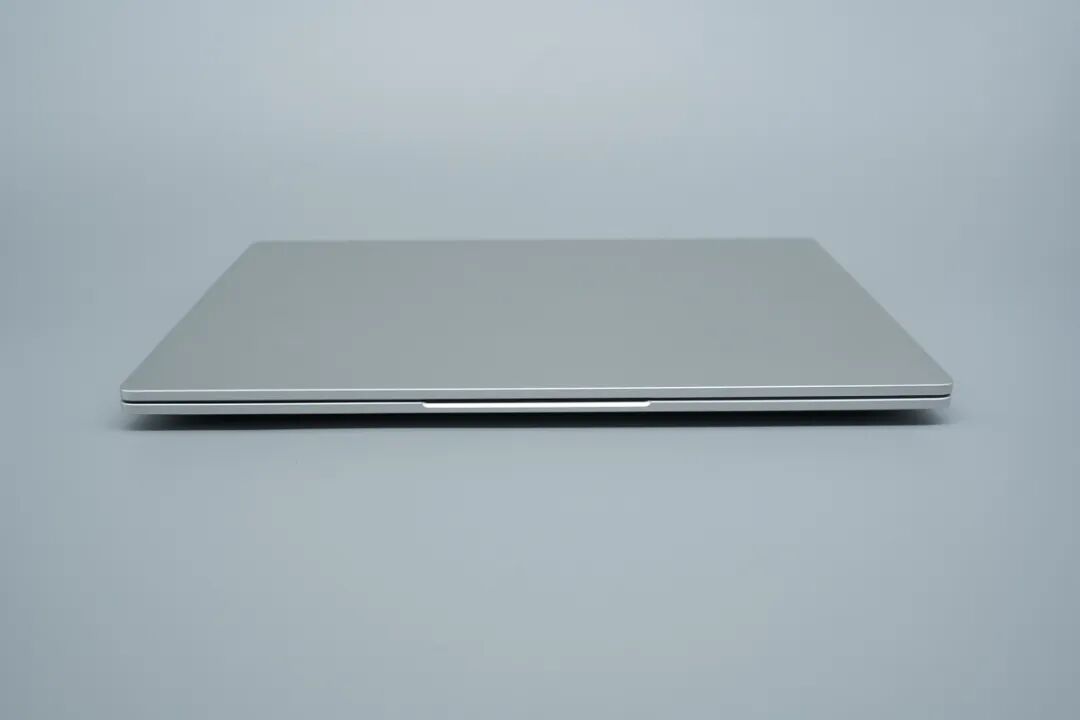

机身前端设有便于开盖的凹槽设计。
屏轴采用下沉式设计，降低厚度。
D壳设有防滑脚垫，背面设有进气口用于散热。
机身左侧设有HDMI接口和两个USB-C接口。
HDMI接口，USB-C接口和充电指示灯特写。
机身右侧设有安全锁孔，USB-C接口，3.5mm音频接口和USB-A接口。
机身右侧接口特写。
机身背面大面积散热孔一览。
扬声器发声孔特写。
笔记本电脑为14英寸屏幕。
屏幕上方设有摄像头。
转轴为下沉设计。
电源键左侧设有电源指示灯。
键盘下方大面积触摸板特写。
测得笔记本电脑机身宽度约为312mm。
机身深度约为221mm。
机身厚度约为16.2mm。
测得笔记本电脑重量约为1082g。
六联智能笔记本电脑拆解
看完了六联智能这款笔记本的外观展示，下面就进行拆解，一起看看内部的设计和用料。
首先拧下后盖固定螺丝，拆下后盖。
后盖内部粘贴塑料框架支撑。
后盖对应热管位置粘贴导电泡棉接地。
对应固态硬盘位置粘贴黑色塑料片。
笔记本电脑内部分为主副板设计，右侧主板设有CPU，SSD，左侧为连接小板，下方设有电池组。
电池组采用塑料外壳，通过螺丝固定，采用导线和插座连接到主板。
可充电聚合物锂离子电池组，型号：AEC527581-3S1P 3ICP6/75/82，额定容量：5195mAh，额定能量：60.01Wh，标称电压：11.55V，充电限制电压：13.2V，广东国光电子有限公司生产。
电池左右两侧设有扬声器，扬声器固定脚设有橡胶圈缓冲，并设有泡棉圈密封。
另一个扬声器也是同样的设计。
散热风扇特写，和鳍片之间设有泡棉密封。
连接副板和键盘的排线特写。
电池连接排线特写。
散热风扇来自莹帆科技，型号NB700505HHT4B03F21，规格为5A 0.5V。
散热器采用单热管焊接。
固态硬盘来自金士顿，为PCIe Gen4接口，容量为1TB，长度为2280规格。
固态硬盘背面粘贴麦拉片绝缘。
从壳体中取出主板，副板和固态硬盘。
触控板通过排线连接到主板。

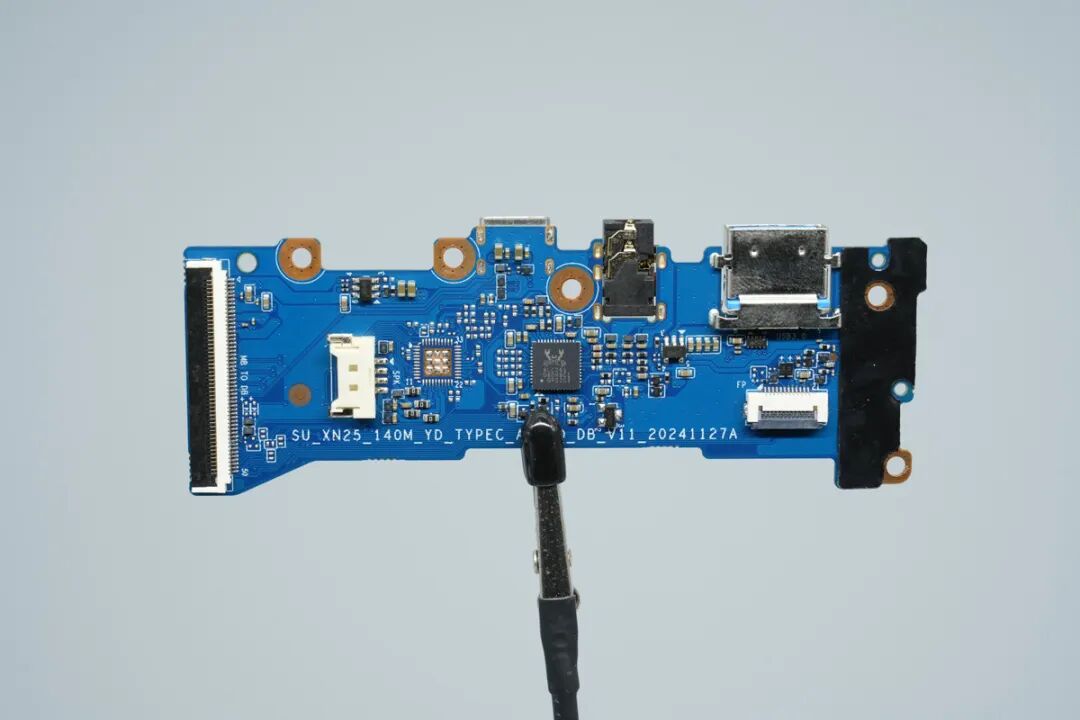

副板正面焊接排线插座，过流保护芯片，音频芯片和USB-A母座。
副板背面粘贴麦拉片绝缘。
副板背面焊接USB-C和3.5mm音频插座。
音频芯片来自瑞昱半导体，型号ALC269，支持高清音频编解码和D类功放输出，采用QFN-48封装。
过流保护芯片来自矽力杰，丝印dE，型号SY6863B3，是一颗5.5V，3A电流的负载开关，内置45mΩ开关管，输出引脚耐压28V，并具备反向阻断功能，采用SOT23-6封装。
过流保护芯片来自矽力杰，丝印CO，型号SY6280，是一颗低损耗负载开关，支持2.4-5.5V工作电压，具备可编程的电流限制，支持过热关断保护，采用SOT23封装。
丝印0524P的TVS阵列特写。
主板左侧中间位置设有CPU，左右两侧和上方设有供电控制器和DrMOS，右侧设有同步降压芯片，右侧上方设有HDMI重定时器，PD控制芯片。下方中间位置设有无线网卡和EC芯片，右侧设有电池充电芯片和对应的开关管。
主板背面对应键盘背面金属板粘贴导电泡棉接地。
主板背面焊接USB-C母座和LED指示灯。
CPU来自英特尔，型号Ultra5 228V，采用台积电N3B工艺，内置4个性能核心和4个低功耗高效内核，共8个线程。最大睿频频率4.5GHz，具备8MB缓存。集成Arc 130V GPU和NPU，采用FCBGA2833封装。
内存芯片来自三星，型号K3K5L50DM-DGCU，直接焊接在CPU基板上。
38.4MHz时钟晶振特写。
32.768kHz时钟晶振特写。

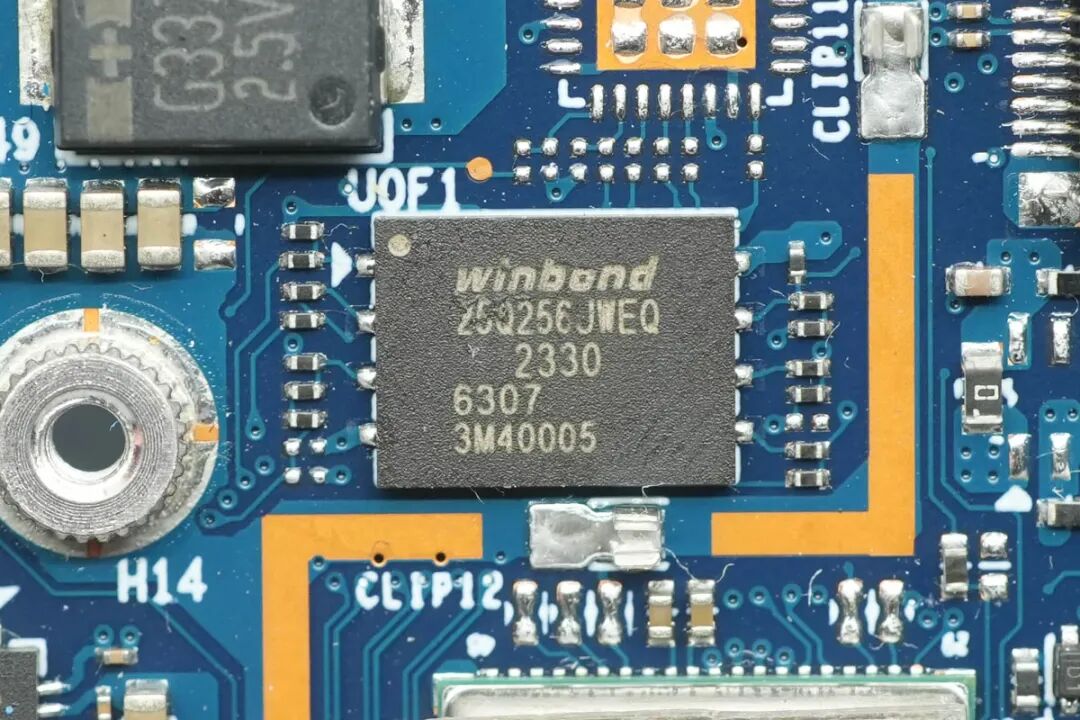

存储器来自华邦，型号W25Q256JW，容量为32MB，支持1.7-1.95V工作电压，采用WSON封装。
供电控制器来自芯源系统，丝印MP29001-A，采用TQFN56封装。
第2颗供电控制器型号相同。
第3颗供电控制器型号相同。
共使用4颗型号相同的供电控制器。
DrMOS来自芯源系统，型号MP87440GQVT-Z，采用TQFN21封装。
0.12μH降压电感特写。

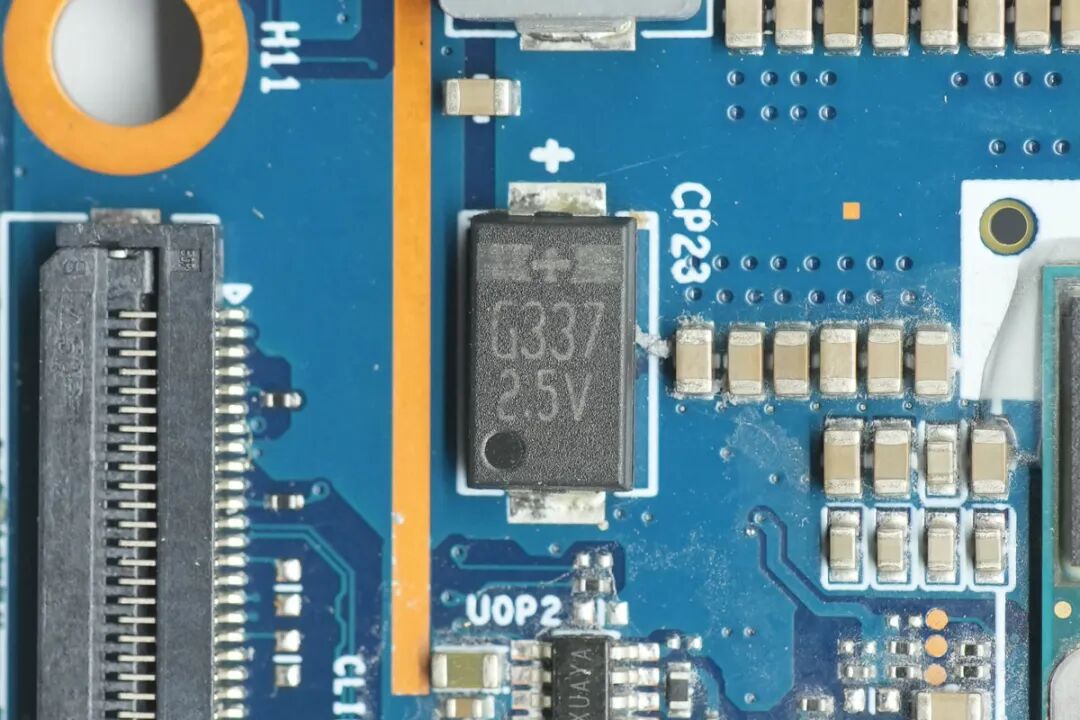

滤波电容来自国光，为PA-CAP系列聚合物片式叠层铝电解电容器，规格为330μF2.5V。

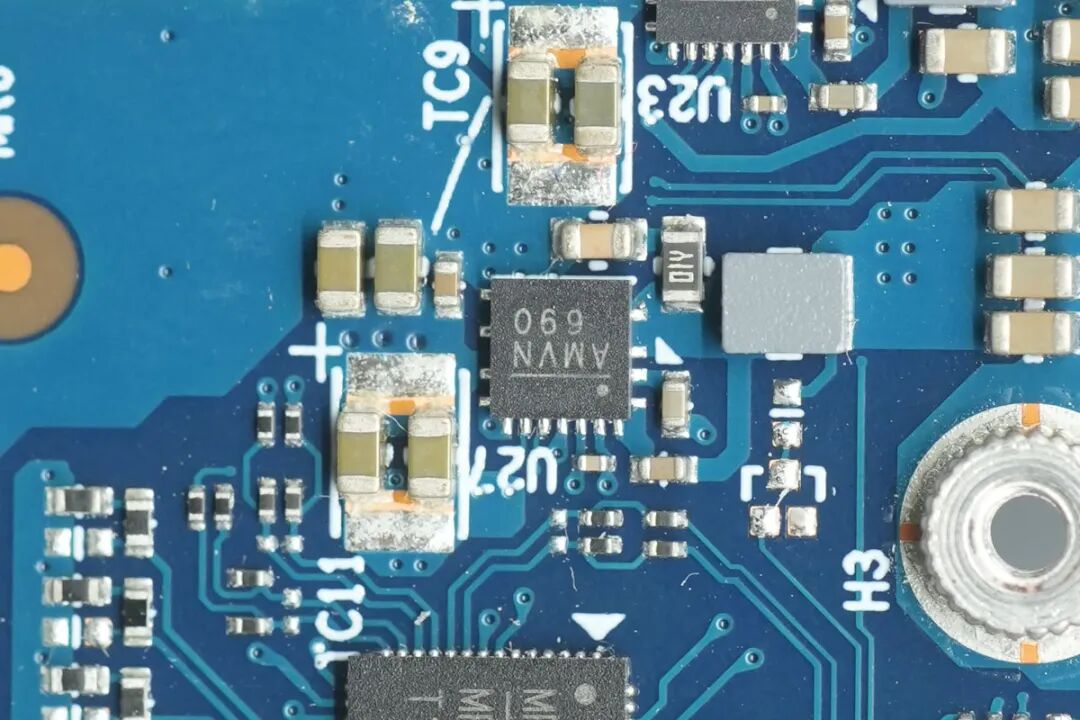

DrMOS来自芯源系统，丝印AMV，型号MP86901-A，采用QFN13封装。
DrMOS来自芯源系统，型号MP87420GLT-Z，采用QFN封装。
两颗0.12μH降压电感特写。
滤波电容为330μF2.5V。
同步降压芯片来自芯源系统，丝印BVA，型号NB695BGD-Z，采用QFN-13封装。
DrMOS采用芯源系统MP86901-A。
另一颗DrMOS型号相同。
顶部设有型号相同的DrMOS。
两颗DrMOS型号相同。
搭配使用的0.22μH合金电感特写。
DrMOS使用芯源系统MP87440GQVT-Z。
搭配使用的0.12μH降压电感特写。
DrMOS使用芯源系统MP87420GLT-Z。
搭配使用的0.12μH降压电感特写。
滤波电容为330μF2.5V。
同步降压芯片来自矽力杰，丝印KW，型号SY8003A，是一颗高效同步降压转换器，芯片内部集成开关管，支持2.7-5.5V输入电压，输出电流3A，开关频率1MHz，采用DFN2*2-8封装。
搭配使用的2.2μH降压电感特写。
同步降压芯片来自矽力杰，丝印XU，型号SY8253，是一颗4.5-23V输入电压，3A输出电流的同步降压转换器，芯片内部集成开关管，采用TSOT23-8封装。
USB集线器来自创惟，型号GL850G，是一颗四接口的USB 2.0 HUB芯片，采用QFN28封装。
12.00000MHz时钟晶振特写。
电池充电芯片来自德州仪器，型号BQ24780S，是一颗支持混合动力升压模式的1-4节降压充电控制器，支持4.5-24V供电电压，充电电流、充电电压、充电和放电电流限值可编程，采用WQFN28封装。
开关管来自东沅，型号FKBB3006，NMOS，耐压30V，导阻5.5mΩ，采用PRPAK3*3封装。
10mΩ电流检测电阻特写。
开关管来自东沅，型号FKBA3068，NMOS，耐压30V，导阻5.5mΩ，采用PRPAK5*6封装。
2.2μH合金电感特写。
开关管来自东沅，型号FKBB3056，NMOS，耐压30V，导阻3.9mΩ，采用PRPAK3*3封装。
PD控制器来自芯海科技，型号CS32G053H，是一颗支持双USB-C接口的PD控制器，芯片内置32位内核，主频24MHz，内置256KB FLASH和24KB SRAM。芯片内置两个独立的USB PD 3.2通信模块，支持SPR-PPS和EPR-AVS，支持FRS，支持雷电和USB4应用。
CS32G053H支持UFCS、SCP、AFC、BC1.2和Apple 2.4A充电协议，内置SBU和USB2.0模拟复用器，具备USART接口和I2C接口，内置12位ADC，支持-40~85℃工作温度，采用PLQFN68封装。
芯海科技 CS32G053H 资料信息。
VBUS开关管来自东沅，型号FKBB3103，PMOS，耐压-30V，导阻20mΩ，采用PRPAK3*3封装。
另一组VBUS开关管型号相同。
过流保护芯片采用矽力杰SY6863B3。
另一颗过流保护芯片型号相同。

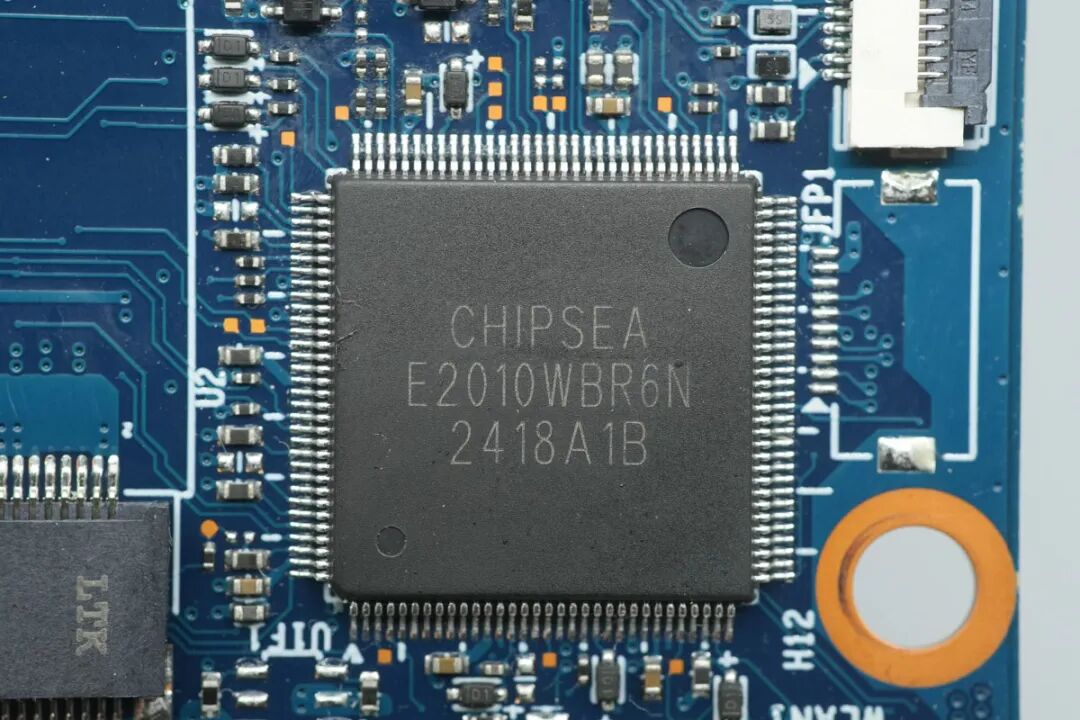

EC芯片来自芯海科技，型号CSCE2010，是一款专为主流消费级笔记本设计的32位嵌入式控制器（EC）芯片，已通过Intel PCL和AMD AVL双平台认证，能灵活适配x86及国产CPU平台，并在众多一线品牌客户中实现批量商用。
CSCE2010通过eSPI/LPC/PECI系统总线与Intel CPU相连，负责笔记本的开关机时序控制、键盘扫描、低功耗管理、充放电策略管理、温控管理、设备开关、环境监测及串口等接口扩展功能，具备高扩展性和易开发特点。
CSCE2010内核主频为24MHz，配备32KB SRAM和128KB~256KB Flash，支持eRPMC及1.8V I/O，同时支持Zephyr RTOS，采用QFP-128封装。
同步降压芯片来自矽力杰，丝印GBD，采用QFN-16封装。
2.2μH降压电感特写。
同步降压芯片来自矽力杰，丝印GBE，采用QFN-16封装。
2.2μH降压电感特写。
负载开关来自杰华特，丝印JWKD，型号JW7106，是一颗单通道负载开关，支持0.8-5.5V工作电压，支持6A负载电流，具备过热关断功能，采用DFN2*2-8封装。共设有8颗同型号的负载开关。
杰华特 JW7106 资料信息。
另一颗负载开关型号相同。
PMIC来自致新科技，型号G2708CKUIU，采用QFN36封装。
外置开关管来自东沅，型号FKBB4062，NMOS，耐压40V，导阻15mΩ，采用PRPAK3*3封装。
负载开关来自致新科技，型号G2898，为双路超低导阻负载开关，支持0.8-5.5V工作电压，内置16mΩ开关管，支持6A连续负载电流，采用TDFN2*3-14封装。
丝印56EC的芯片特写。
HDMI接口重定时器来自联阳，型号IT66138，是一款HDMI2.0重定时器，支持6.0Gbps信号速率，符合HDMI 2.0a规范，并兼容HDMI 1.4规范，采用QFN40封装。
丝印0524P的TVS阵列用于静电保护。

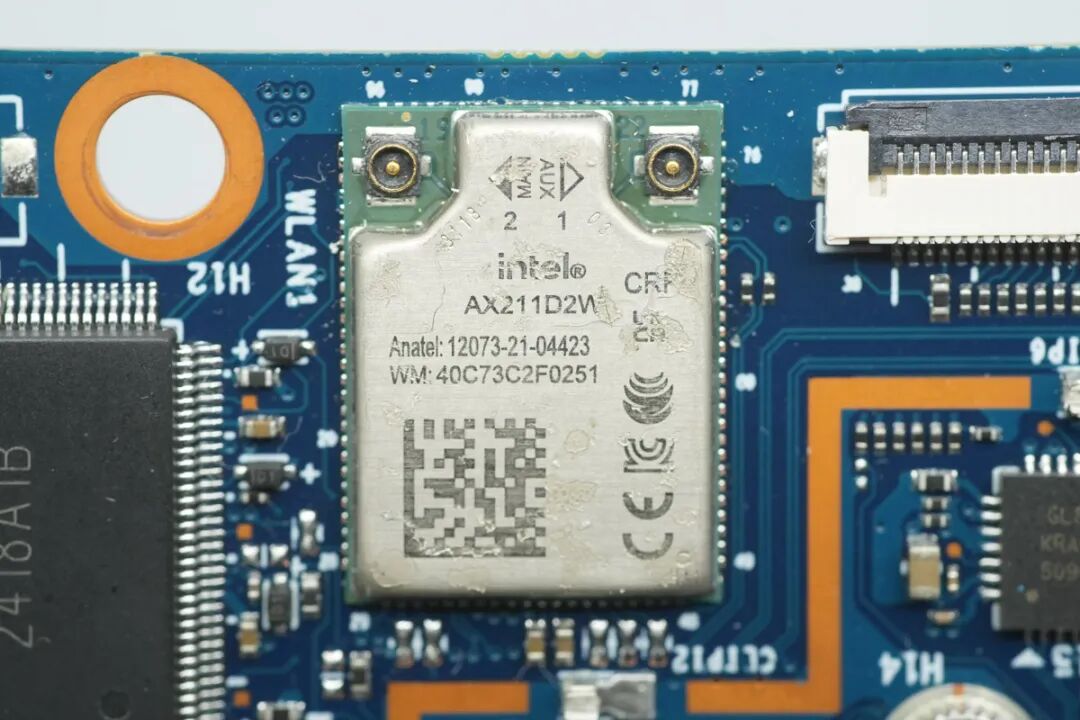

无线网卡来自英特尔，型号AX211D2W，支持WiFi6E，为贴片焊接，不可自行更换。
触控板背面设有触摸芯片。
触摸芯片来自原相科技，型号PCT1336QN，支持5寸触摸板应用，支持精确触控板技术，具备36通道，支持I2C、SPI和HID I2C接口，采用QFN48封装。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上六联智能笔记本电脑的核心器件清单，方便大家查阅。
六联智能这款笔记本采用原色铝合金外壳，坚固耐用，简洁低调。笔记本电脑内置英特尔Ultra5 228V处理器，搭配32G LPDDR5X内存和1TB PCIe 4.0固态硬盘，支持使用USB-C接口充电，并设有HDMI接口用于外接显示器。
充电头网通过拆解了解到，笔记本电脑CPU供电采用芯源系统MO29001-A供电控制器和MP87440GQVT-Z，MP86901-A，MP87420GLT-Z DrMOS，还使用NB695BGD-Z同步降压芯片用于CPU供电。
PD控制器和EC芯片均来自芯海科技，使用CS32G053H用于双USB-C接口控制，CSCE2010用于整机控制。电池充电芯片采用德州仪器BQ24780S，HDMI重定时器采用联阳IT66138。CPU采用热管散热器搭配风扇散热，固态硬盘设有导热垫，确保性能充分释放。
