今年8月23日至25日，Hot Chips 大会 在美国加州举行。
在本次的Hot Chips大会上，三星给出了一条把高带宽内存（HBM）基片打造成“智能搭档”的技术路线。演讲人来自三星DRAM设计团队，正文中写作Sangwook Han，配套幻灯片上则写作Sang-Woo Kan。演讲的核心是基片（B-die）：先用先进逻辑工艺改造接口，再逐步往基片里塞入更多功能，最终实现真正的三维堆叠——zHBM，把存储直接叠在计算芯片之上。
三星把这条路线分成三步：第一步是定制HBM（cHBM），目的是替加速器腾出面积；第二步是先进HBM（aHBM），用于扩展基片功能；第三步是zHBM，实现真正的三维集成。
带宽翻倍卡在通孔和基片PHY上

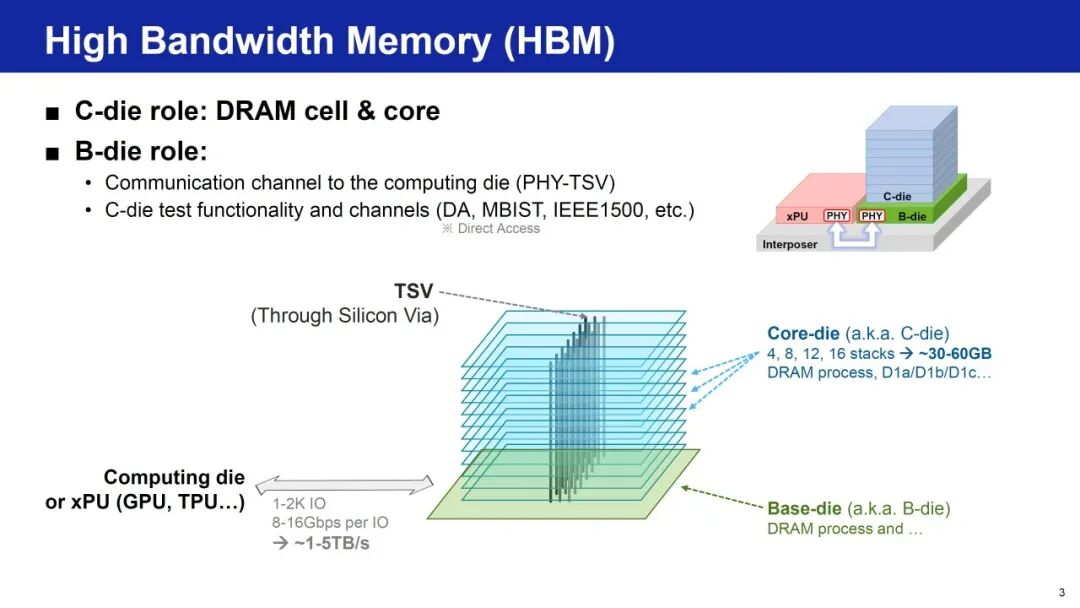

图2：HBM由核心芯片（C-die）和基片（B-die）组成，层间通过硅通孔相连。（图片来源：三星 / WCCFTech）
HBM芯片分为两部分：C-die是核心芯片，负责容纳DRAM单元；B-die位于底部，负责处理各类DRAM相关功能。核心芯片可采用D1a、D1b、D1c等先进DRAM工艺堆叠至16层（即16-Hi），层与层之间靠硅通孔（TSV）连接。基片内置PHY，通过高速互连通道与计算芯片（XPU，如GPU、TPU等）对接。
从当前数据看，HBM4单栈带宽已超过3 TB/s，HBM4E将带宽推进到约4 TB/s区间，而HBM5相对HBM4带宽再翻一倍，容量也突破60 GB。不过带宽要继续往上走并不容易，主要瓶颈来自TSV的数量与节距，以及基片PHY的I/O数量和速率。
图3：制约带宽继续提升的主要因素，来自基片PHY的I/O数量与TSV的数量、节距。（图片来源：三星 / WCCFTech）
与此同时，基片与加速器SoC之间的工艺代差也在不断收窄。三星表示，HBM4的基片已经用上了D1c和4纳米逻辑工艺，目的是降低功耗、缩小有源面积。在三星看来，这标志着DRAM与先进逻辑工艺开始真正走向融合。
第一阶段：把逻辑功能搬进定制HBM基片
图4：标准HBM与定制HBM的基片平面布局对比，后者用芯粒间接口取代了传统HBM PHY。（图片来源：三星 / WCCFTech）
标准HBM的基片主要承担数据通路和测试功能。定制HBM（cHBM）的思路是：核心芯片堆叠部分仍沿用标准方案，但基片改用先进逻辑工艺，植入类似SoC的功能模块。把传统HBM PHY换成芯粒间（D2D）接口之后，占用面积更小、信号通道更短，能效随之提升，同时也能把一部分硅面积让渡给加速器使用。从HBM4到HBM5，定制方案能让PHY和D2D的面积明显缩小；但通道变短的另一面，是热点问题随之显现。

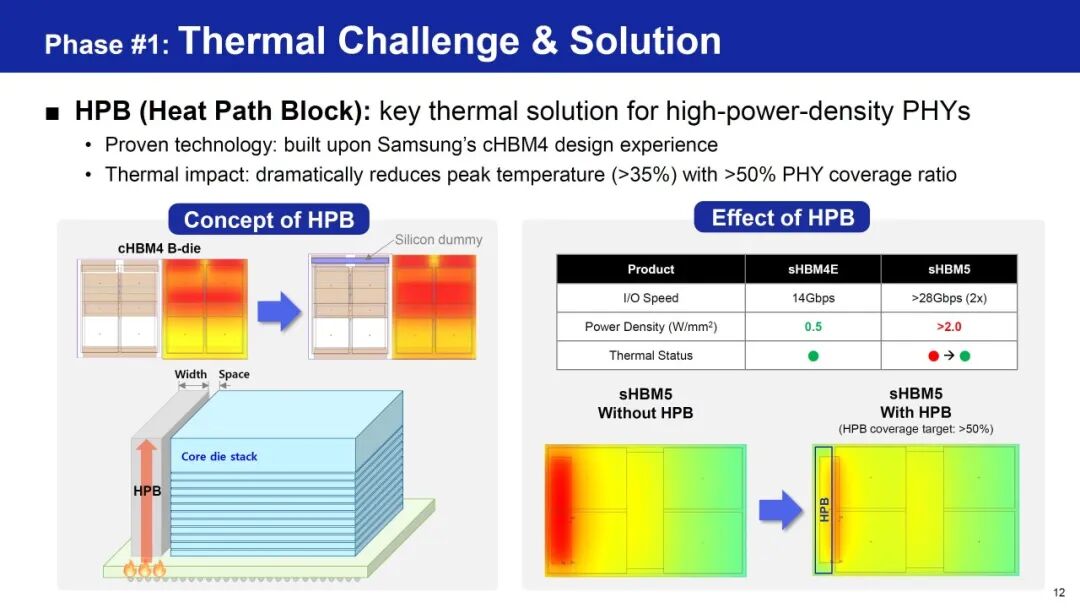

图5：热通路块（HPB）用于缓解定制HBM的散热问题。（图片来源：三星 / WCCFTech）
为此，三星已在定制HBM4上应用了热通路块（HPB）技术，可将峰值温度降低超过35%，覆盖PHY面积的一半。下一步，三星计划把原本属于加速器的部分逻辑迁移到定制HBM基片上，首选目标是内存控制器，因为其热影响相对可控。另一个考虑方向是近内存控制器的SRAM单元修复方案：利用基片上闲置的硅面积搭建SRAM修复资源，在控制器内部完成失效地址的译码与重定向。按照三星给出的对比数据，这一阶段能带来更小的PHY面积、超过35%的峰值温度降幅，以及5%至10%的加速器面积回收，从而带来10%至20%的性能提升。
第二阶段：扩大容量，下放部分计算
进入第二阶段后，三星计划在基片闲置面积上集成内存扩展控制器和PHY，借助外部存储进一步扩大容量，以应对上下文窗口不断变长、KV缓存持续膨胀带来的压力。此外，部分计算单元也可以下放到基片上，从而减轻芯粒间的带宽压力，同时降低功耗与散热负担。可以迁移到定制HBM基片上的其他功能，还包括部分可靠性、可用性与可维护性（RAS）传感器、片上测试能力，以及选择性的处理单元——这一方向被三星称为先进HBM（aHBM）。
第三阶段：zHBM直接堆叠在加速器之上

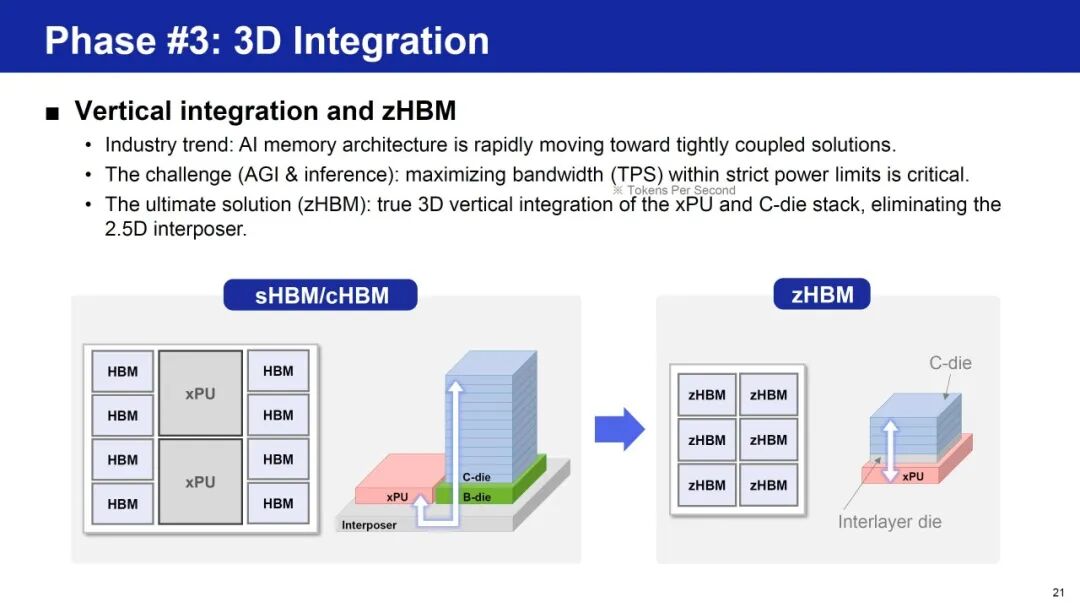

图6：zHBM取消2.5D中介层，把HBM竖直堆叠在加速器之上。（图片来源：三星 / WCCFTech）
路线图的最后一步是真正的三维集成。三星正在研发的zHBM会把HBM竖直堆叠在加速器正上方，芯片间耦合更紧密，既节省硅面积，也彻底取消了2.5D中介层。该方案通过分布式I/O缩短堆栈内部的信号走线，摒弃常规的二维接口设计；经过优化后，方案还去掉了SerDes模块，以进一步降低I/O功耗。三星展示的演示配置为一颗加速器上方堆叠四层zHBM。
与标准HBM4E相比，三星称zHBM可将功耗效率提升70%，DRAM带宽提升230%，单个DRAM模块最高可节省100瓦功耗，并能把约8.3%的功耗余量让渡给加速器使用。按三星给出的对比数据，zHBM的I/O功耗约为0.5 pJ/bit，带宽提升超过2.3倍，DRAM功耗下降约70%，可为GPU留出约100瓦的散热余量。为了实现这样的高I/O密度，三星正在推进晶圆对晶圆（WoW）和混合立方键合（HCB）等先进封装技术，力求把SoC与DRAM真正做成一体。
图7：三星给出的zHBM相对HBM4E的功耗与带宽对比。（图片来源：三星 / WCCFTech）
总结来看，三星把定制HBM视为当下的落地方案，把zHBM视为下一步的目标：基片正在从一个简单的接口部件，逐渐变成加速器的主动搭档。三星希望通过先进封装技术和SoC与DRAM的协同设计，逐步突破功耗、面积与容量这几道限制AI系统发展的门槛。
