墨水屏具备双稳态显示、低功耗、高反射率等特点，画面刷新后无需持续供电即可长时间保持显示，非常适合电子标签、信息展示及手机配件等低功耗应用。充电头网了解到，墨水屏也正成为2026年充电宝差异化设计的新方向，并逐步从概念创新走向方案化和商品化。

华翼微近期推出了一套以HYM83C1 NFC通道芯片为核心的墨水屏开发方案，通过HYM83C1打通手机NFC与墨水屏之间的数据和能量传输，在完成图片无线传输的同时利用NFC射频场取电，为无电池墨水屏手机壳、电子标签等产品提供了一套完整开发方案。

从这个演示视频也能看出，这套方案可直接利用手机NFC取电，在无需额外供电的情况下完成墨水屏刷新及图像绘制。

接下来充电头网也详细介绍一下这款方案。

华翼微 HYM83C1 NFC墨水屏方案

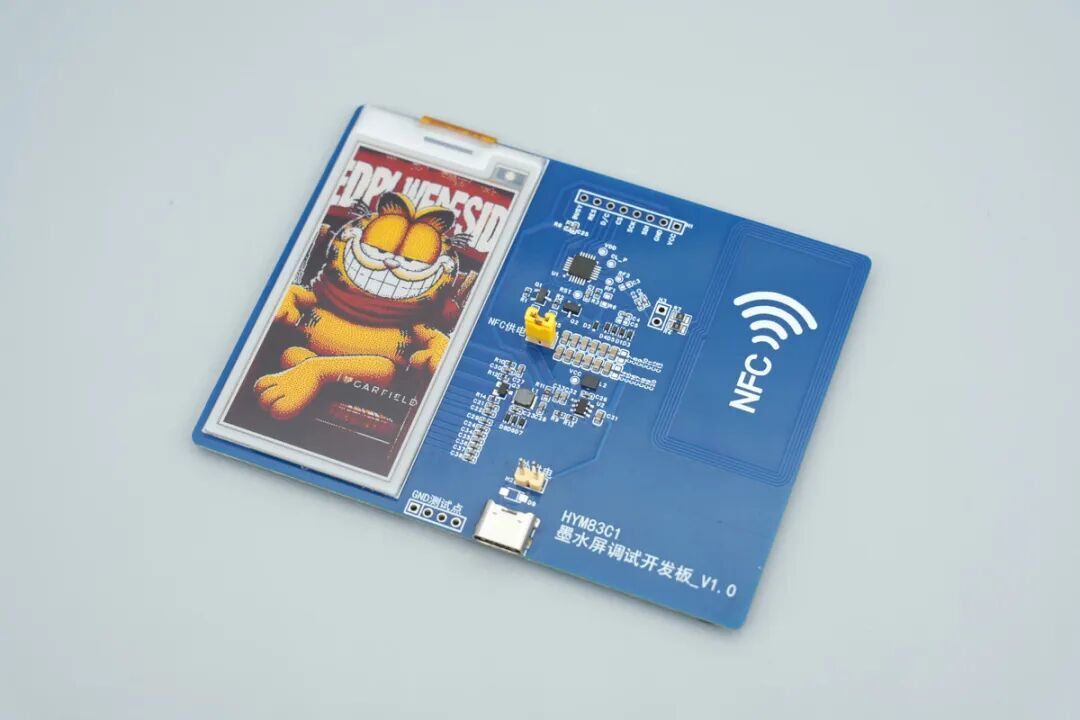

方案开发板正面集成2.66英寸四色墨水屏、HYM83C1主控芯片、NFC线圈及USB-C外部供电接口，并设有NFC取电与外部供电切换接口，便于方案调试及功能验证。

开发板背面简洁，四角设有防滑脚垫，右上方通过24Pin FPC连接器与墨水屏排线连接。

实测该方案长度约为100.07mm。

宽度约为75.17mm。

实测发现，用户可以通过手机APP获取当前墨水屏参数，选择或者编辑需要显示的图片，再通过NFC将图像数据传输至开发板。

而且APP本身提供基础图库以及图片编辑功能，完成图片处理后点击“投屏”，即可进入NFC传输流程。

方案在底层还针对图像传输提供了两套处理方式。一种是先将手机发送的图像数据写入FLASH，再由芯片整体传输到屏幕；另一种则可以直接边接收图片数据、边向墨水屏传输，省去FLASH写入过程。

华翼微HYM83C1

整套方案的核心器件就是华翼微HYM83C1这款芯片。

HYM83C1是一款NFC通道芯片，支持ISO/IEC 14443 Type-A/B非接触通信协议，内置国产32位E803 CPU，并集成256KB FLASH和14.24KB SRAM，同时提供SPI、I2C、UART及GPIO等接口，可承担NFC通信、数据处理以及墨水屏控制等功能。

相关阅读：

也正因此，这套方案无需再外挂独立MCU或NFC控制器。HYM83C1既负责与手机进行NFC通信和图像数据处理，又可通过SPI直接控制墨水屏，同时利用GPIO完成电源模块控制。

从方案上看也能看出PCB上仅配置HYM83C1这一颗核心控制IC，外围主要由NFC天线及匹配、整流稳压、DC-DC和墨水屏驱动相关电路组成，进一步简化了整套方案的硬件架构。

HYM83C1还支持利用NFC射频场能量对外供电。手机靠近NFC线圈后，线圈耦合获得的能量经过整流、稳压及DC-DC转换，为HYM83C1和墨水屏相关电路提供电源，并由HYM83C1控制墨水屏完成图像写入及刷新。

因此，HYM83C1实际上在一颗芯片内打通了NFC通信、数据处理、外设控制和射频取电等关键功能，省去了传统NFC芯片+独立MCU的分立控制架构，有助于减少核心器件数量、缩小PCB占用，并降低无源墨水屏产品的硬件设计复杂度。

除了完成现有开发板的投屏功能，这套Demo还考虑到了后续不同墨水屏的二次开发。

华翼微将屏幕厂家、尺寸、分辨率、扫描方向以及颜色模式等参数进行了统一定义，通过TLV格式进行配置。开发者更换屏幕时，可以通过参数匹配对应驱动，而不需要重新修改整个软件框架。

现有框架还将屏幕参数与驱动接口分离，当需要增加新的墨水屏时，主要完成新的屏幕驱动接口以及参数配置即可，原有框架无需大幅调整。

这也意味着华翼微提供的并不只是单一尺寸的墨水屏Demo，而是一套可以继续扩展不同尺寸、分辨率和颜色墨水屏的NFC显示开发平台。

华翼微这套NFC墨水屏方案以HYM83C1为核心，将NFC通信、MCU级数据处理、外设控制及射频取电能力集中在一颗芯片中，无需额外挂载独立MCU和NFC控制器，有助于减少核心器件数量并简化整机设计。

该方案还可利用手机NFC完成图像传输，并通过射频取电支持屏幕刷新，同时具备多尺寸、多色墨水屏的适配能力。对于墨水屏手机壳、电子标签及其他低功耗显示产品，这套方案提供了一条集成度较高、开发链路较完整的实现路径。
