从“检测-缓解”到“检测-表征-缓解”：LiDAR退化配准的一次范式升级
想象一个场景：一台搭载LiDAR的机器人在一条狭长的走廊中穿行，两侧是光滑的墙壁，前方是延伸的通道。此时，点云配准算法面临一个棘手的问题——沿走廊方向的平移几乎没有约束，系统对传感器噪声极度敏感。这就是几何退化（geometric degeneracy）的典型表现。
LiDAR点云配准是机器人感知与导航的基石。然而，在走廊、隧道、空旷场地等几何退化环境中，配准问题变得病态（ill-conditioned）：特定运动方向缺乏足够约束，导致解对噪声和初始估计极其敏感，误差被成百上千倍地放大，最终引发定位漂移甚至导航失败。
现有方法遵循“检测-缓解”（detect-then-mitigate）的范式：先检测哪些方向是退化的，再加以抑制。但这种做法存在三个环环相扣的缺陷：检测不可靠——旋转和平移参数的尺度差异与耦合效应掩盖了真实的退化模式；表征不充分——特征向量与物理运动方向之间缺乏稳定映射，无法回答“到底是哪个方向退化、退化到什么程度”；缓解不精准——传统正则化直接修改原问题，用统一的惩罚扭曲了原本良好约束的方向。
香港科技大学、国防科技大学、北京科技大学、多伦多大学等机构的研究团队，在最新工作中提出了一套名为DCReg（Decoupled Characterization for Ill-conditioned Registration）的完整框架。DCReg将“检测-缓解”两段式升级为 “检测-表征-缓解”三阶段一体化范式，通过Schur补分解、特征向量对齐和结构感知预条件器三项创新，从根本上解决了退化配准的检测、表征和缓解难题。
实验表明，DCReg在长时定位精度上实现了至少20%-50%的提升，在典型场景中带来5-30倍的加速（特定场景最高达116倍）。该工作已被机器人领域顶级期刊 International Journal of Robotics Research（IJRR） 接收。代码已全面开源，并已向Open3D和PCL提交了上游集成PR，将退化感知点-面配准能力引入这两个主流点云库。开源代码：https://github.com/JokerJohn/DCReg
一、问题解析：为什么传统方法“搞不定”退化？
1.1 配准退化的本质
点云配准的核心是求解一个非线性最小二乘问题。在点-面（point-to-plane）ICP框架中，每次迭代求解如下法方程（normal equation）：
其中 是6×6的Hessian矩阵， 是6自由度的位姿增量（3维旋转+3维平移）。
当 的条件数 很大时，系统处于病态。此时，哪怕传感器噪声带来微小的扰动，都会被条件数放大——误差放大倍数上界恰好等于 ：
这就是退化的本质：病态系统将噪声成倍放大，导致估计结果不可靠。
1.2 检测为什么不可靠？——尺度差异与耦合效应
LiDAR配准的Hessian矩阵具有明确的块结构：
其中 与点云的空间范围呈二次方关系（杠杆臂效应），而 仅取决于法向量分布。对于大范围点云， 的特征值可能比 大几个数量级。传统方法直接分析全Hessian或对角块时，要么因为尺度差异“看不见”旋转退化，要么因为耦合效应在平移和旋转之间“互相掩盖”。
更关键的是， 耦合块的存在使得情况更加复杂。当耦合很强时，即使 和 各自表现良好，整个系统仍可能严重病态——退化被耦合效应“藏起来了”。
1.3 表征为什么不充分？——特征向量三大歧义
即便通过特征分解得到方向，这些特征向量 也难以直接映射到物理运动方向。原因在于三种歧义：
符号歧义： 和 表示同一方向，但数学上符号任意 排序歧义：当特征值接近时，特征向量顺序不稳定 基歧义：退化子空间内任意旋转后的基都能张成同一子空间
这使得“Y轴退化”或“roll退化”这类描述缺乏严谨性——特征向量往往是物理轴的任意线性组合，而不是干净的单一方向。
1.4 缓解为什么不精准？——改问题而非解问题
传统缓解方法，如Tikhonov正则化 、截断SVD或解映射（Solution Remapping），本质上都是直接修改原始法方程——要么在所有方向均匀加惩罚（扭曲了良好约束的方向），要么丢弃弱方向信息（信息不可逆损失），要么施加无穷大惩罚（可能改变最优解）。
DCReg的核心理念与此截然不同：不修改原问题，只改进求解过程。
二、DCReg三大模块：检测-表征-缓解一体化
DCReg围绕三个核心模块组织：
谱退化检测：构建旋转和平移的Schur补，检查其谱特性 物理轴退化表征：将原始Schur特征向量对齐到 roll/pitch/yaw和x/y/z，量化贡献比例和弱方向预条件线性求解：仅截断弱对齐特征值，用有针对性PCG更新求解法方程
2.1 模块一：Schur补解耦——让退化无处可藏
DCReg的第一个关键创新是用Schur补将6自由度问题解耦为独立的3自由度旋转和3自由度平移子空间。Schur补的定义为：
这两个Schur补在数学上等价于：在“消除”了另一个变量组之后，当前变量组的等价Hessian。换言之， 是旋转子问题在最优消除平移影响后的Hessian，它精准反映了旋转参数的真实敏感性。
理论保证：Theorem 1证明，旋转和平移的误差放大倍数分别由 和 上界控制。Proposition 1从投影角度揭示， 等价于将Jacobian的旋转部分投影到平移部分的正交补空间：
这意味着Schur补剥离了所有能被平移“解释”的旋转信息，只留下旋转本身真正的约束强度。Proposition 2进一步保证Schur补具有尺度和正交基不变性——无论平移单位是米还是毫米， 的谱不变，彻底解决了尺度差异问题。
图3:旋转-平移耦合效应对病态检测的影响
检测算法：在每个子空间中，计算方向相关的相对条件数：
当 时，对应的 方向被标记为退化。Algorithm 1展示了完整的检测流程。
2.2 模块二：物理对齐——让特征向量“说人话”
在解耦子空间中得到特征向量后，DCReg通过三步流程（如图4所示）将其映射到物理运动轴。
图4:定量病态表征流程
Step 1：内积匹配。计算每个特征向量与物理轴 的投影系数：
该系数取值范围 ，反映了特征向量与物理轴的夹角余弦。绝对值消除了符号歧义。当 时，特征向量与物理轴几乎重合；当 时，退化是多个运动方向的耦合。
Step 2：最大分量分析。对每个特征向量，找到其投影系数最大的物理轴：
这样就将特征向量“命名”为对应的物理方向，并输出对齐强度 。例如，当 时，说明该方向主要是 轴退化（yaw或垂直平移）；当 显著小于1时，说明退化涉及多个运动方向的耦合。
从模块级日志中可以看到具体的贡献比例输出：
rot_axis_contribution_ratio:
r0 = 0.995659*roll + 0.000001*pitch + 0.004340*yaw
r1 = 0.000004*roll + 0.999791*pitch + 0.000205*yaw
r2 = 0.004337*roll + 0.000208*pitch + 0.995456*yaw
trans_axis_contribution_ratio:
t0 = 0.999989*x + 0.000000*y + 0.000011*z
t1 = 0.000000*x + 0.999834*y + 0.000166*z
t2 = 0.000011*x + 0.000166*y + 0.999823*z
这种量化输出让退化诊断从“某个方向退化”变成了“XX%的roll + YY%的pitch + ZZ%的yaw”的精确描述。
Step 3：Gram-Schmidt正交化。当特征值聚簇时（），单个特征向量不稳定，但整个子空间稳定。DCReg通过Gram-Schmidt正交化构建规范正交基：
这保证了在退化子空间内部，即使特征向量任意旋转，得到的规范基仍然稳定且与物理轴对齐。Algorithm 2总结了完整表征流程。
2.3 模块三：结构感知预条件器——不改问题，只改善求解
DCReg的第三个创新是将退化信息编码到预条件器中，而非修改法方程。
谱视角下的现有方法：从更新公式 来看，病态来源于小 对噪声的放大。Tikhonov正则化将所有 同时抬升（），TSVD将弱方向直接截断（系数置0），解映射则施加无穷大惩罚。三者都直接修改原问题。
图5:谱塑形算法原理
DCReg的解法：设计块对角预条件器 ，其中：
通过 约束的特征值截断得到（Algorithm 3）：
关键性质： 只在预条件器 中使用，原始法方程 完全不变。预条件器的作用是改变共轭梯度（PCG）迭代的收敛几何，而非改变最优解。Theorem 3和Theorem 4证明了：(i) 预条件器保留原始最小二乘问题的解；(ii) 每个子空间的条件数被 上界约束；(iii) 普适正则化与定向特征值截断之间存在MAP解释。
从模块级日志可以看到，PCG在6次迭代内即可收敛，相对残差为0：
preconditioned_delta: 0.190398 -0.306306 -2.620922 0.095321 -0.515479 41.997563
pcg_iterations: 6
pcg_relative_residual: 0.000000
图6:数据集场景与机器人平台
三、快速上手：从源码编译到运行
DCReg基于C++17开发，依赖轻量，核心依赖仅有 Eigen3 和 PCL，可选TBB/OpenMP加速。不需要Ceres、yaml-cpp或Open3D等额外依赖。
3.1 编译与运行
从仓库根目录执行：
cmake -S DCReg -B DCReg/build
cmake --build DCReg/build -j8
运行示例：
./DCReg/build/dcreg_minimal_example
./DCReg/build/dcreg_runner
3.2 停车场真实场景演示
仓库包含一个紧凑的真实场景运行器：
cmake --build DCReg/build -j8 --target dcreg_parking_lot_example
./DCReg/build/dcreg_parking_lot_example
可视化脚本（需要Open3D）：
python3 -m pip install open3d numpy pillow
python3 scripts/visualize_parking_lot_example.py
该运行器核心C++代码仅依赖Eigen+PCL，可选TBB/OpenMP。可视化使用黑色背景、强度着色点云、紧凑诊断卡和检测到的弱/退化物理轴。
在捆绑的 pk01-1976 帧中，从提供的先验位姿出发，当前运行在 5次迭代内收敛，并将最弱的平移方向表征为物理 x 轴。
3.3 示例数据
小型演示输入捆绑在 DCReg/data/ 下。完整数据包（包含大型停车场先验地图）需外部下载：
圆柱体和停车场帧数据:https://drive.google.com/drive/folders/1TnS7K7q0hr-7SY__mR8pGQX1PJV3Bzfo?usp=drive_link)
将 prior_map.pcd 放置于 DCReg/data/Parking-Lot-example/prior_map.pcd
3.4 三个可执行文件的用途
dcreg_minimal_example | |
dcreg_runner | |
dcreg_parking_lot_example |
3.5 验证结果
在 main 分支上，默认的 shifted_cylinder 案例经过重新验证：
四、实验验证：精度提升20%-50%，速度提升5-30倍
4.1 仿真实验：圆柱体极端退化场景
研究团队首先在对称圆柱体场景中验证DCReg的收敛性能（图7）。该场景下，绕Z轴的旋转和沿Z轴的平移同时退化，多自由度耦合使传统方法极易陷入局部极小。
图7:仿真实验对称圆柱体场景
收敛轨迹可视化（图8）：DCReg（红色轨迹）快速收敛到全局最优，仅需16次迭代；TReg需要约160次迭代；其他方法（ME-SR、ME-TSVD、ME-TReg、FCN-SR、SuperLoc）均陷入局部极小或发散。
图8:圆柱体场景5000次迭代后的优化景观与梯度场可视化
定量结果（表3）：DCReg在旋转误差（0.05°）、Chamfer距离（3.29cm）、ICP残差（3.16cm）和拟合分数（100%）上均达到最优，耗时仅10ms——比X-ICP的43ms快4倍，比其他方法快2-10倍。
表3:仿真病态圆柱体上配准算法性能对比（平移误差、旋转误差、CD、RMSE、迭代次数、拟合分数、耗时、退化掩码）
条件数演化（图9-10）：DCReg的平移和旋转误差迅速下降后稳定，更新幅度急剧减小。Schur补条件数快速收敛到目标值 ，验证了预条件器的有效性。
图9:圆柱体退化下的迭代收敛过程
图10:圆柱体退化场景中条件数随迭代演化
4.2 真实场景：长时定位与建图
DCReg在多个真实退化场景中进行了验证（表2），涵盖楼梯、走廊、建筑物、停车场、洞穴等。
表2:真实世界数据集中的退化场景（场景、退化类型、时长、传感器、数据集）

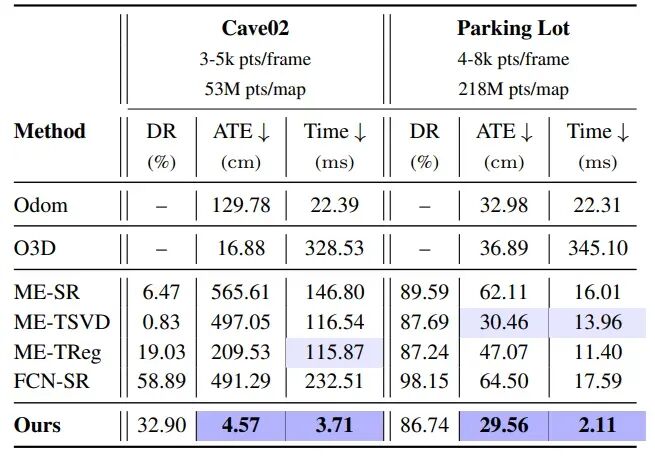

定位精度（表5）：在Cave01场景中，O3D的ATE高达16.88cm，ME-SR高达565.61cm（5.6米！），而DCReg仅为4.57cm，精度提升超过一个数量级。在Parking Lot场景中，ME-SR和ME-TSVD等方法的ATE超过30cm，DCReg仅2.96cm。
表5:真实世界退化场景综合性能评估（DR、ATE、耗时）
建图精度（表4）：在Stairs场景中，DCReg的ATE为3.96cm，AC为5.55cm，耗时仅6.47ms；FCN-SR的ATE高达280.07cm，AC为7.80cm，耗时207.13ms——DCReg精度提升70倍，速度提升32倍。在Corridor场景中，DCReg的ATE为7.44cm，比第二好的ME-TReg（26.24cm）提升72.6%。
表4:真实场景综合性能评估（DR、ATE、AC、耗时）
建图误差可视化（图11）：楼梯场景的误差彩图中，DCReg（f）以大片蓝色（低误差）区域显著优于O3D、ME-SR、ME-TSVD、ME-TReg和FCN-SR等方法。
图11:楼梯场景不同方法的地图误差对比
4.3 计算效率分析
DCReg的计算效率优势体现在多个层面。
系统级加速（表4-5）：DCReg在真实场景中实现了典型5-30倍（最高116倍）的加速。在Stairs场景中，DCReg耗时6.47ms，而FCN-SR耗时207.13ms——32倍加速。在Parking Lot中，DCReg仅2.11ms/帧，而ME-TReg需要115.87ms——55倍加速。在某些场景中，加速比达到116倍。
图12:停车场场景中不同方向随时间变化的退化检测。
点云密度可扩展性（表6）：随着LiDAR感知范围从10m扩展到60m，每帧点云从约1k增长到约10k点，DCReg的耗时仅从2.11ms线性增长到5.99ms，始终保持实时性。
表6:计算效率与点云密度关系（LiDAR范围、点数、DR、耗时）
模块级开销（表7）：退化检测仅占0.04-0.06ms，缓解仅占0.01-0.07ms，总开销不到总耗时的5%。大部分计算时间花在对应点搜索（Corr.）和Hessian构建上——这恰恰说明DCReg的退化处理几乎不增加额外负担。
表7:DCReg各模块计算时间分解（检测、缓解、对应点、Hessian构建、总耗时）
退化和非退化帧对比（表8）：在退化帧上，DCReg耗时2.11ms，远低于ME-SR（13.97ms）和FCN-SR（17.72ms）。在非退化帧上，DCReg同样保持最优（1.07ms vs ME-SR的10.45ms），说明鲁棒的退化处理可以反哺良好约束场景——初值准确了，后续配准的效率和精度都会提升。
表8:退化帧与非退化帧的收敛性能对比（迭代次数、耗时）。
4.4 消融实验与混合分析
DCReg两个核心组件的贡献通过消融实验（表9）得到验证：
w/o all（无退化处理）：ATE 28.54cm，耗时1.21ms——最快但精度最差 w/o PCG（检测但不缓解）：ATE 164.14cm——检测到退化却不处理，比不检测更糟糕 **w/o Precond.**（CG不加预条件）：ATE 23.95cm，耗时1.82ms w/o CG（QR加预条件）：ATE 9.22cm，耗时1.27ms Full DCReg：ATE 7.44cm，耗时1.24ms
结论：预条件器是精度提升的核心（ATE从28.54→9.22cm），而PCG负责进一步优化（9.22→7.44cm），同时保持效率。有趣的是，检测但不缓解比完全不检测更差——这充分说明退化处理必须成体系，只检测不处理只会让优化在错误方向上越走越远。
表9:消融实验与混合分析（组件消融、检测+经典缓解混合）。
混合实验（DCReg检测+现有缓解方法）表明，DCReg+TSVD（ATE 17.81cm）和DCReg+TReg（22.79cm）均优于对应的ME-TSVD和ME-TReg，验证了检测模块的通用性。但DCReg+SR表现最差（37.75cm），因为SR丢弃退化方向更新的做法与后续ICP迭代存在冲突。
图18:停车场数据集上DCReg与DCReg-SR的轨迹误差和ATE随时间对比。
图19:停车场数据集上的参数敏感性分析
五、退化表征分析：从“哪个方向”到“什么运动”
DCReg的表征能力是其在方法论上的核心突破之一。图12-17展示了退化表征的多个层面。

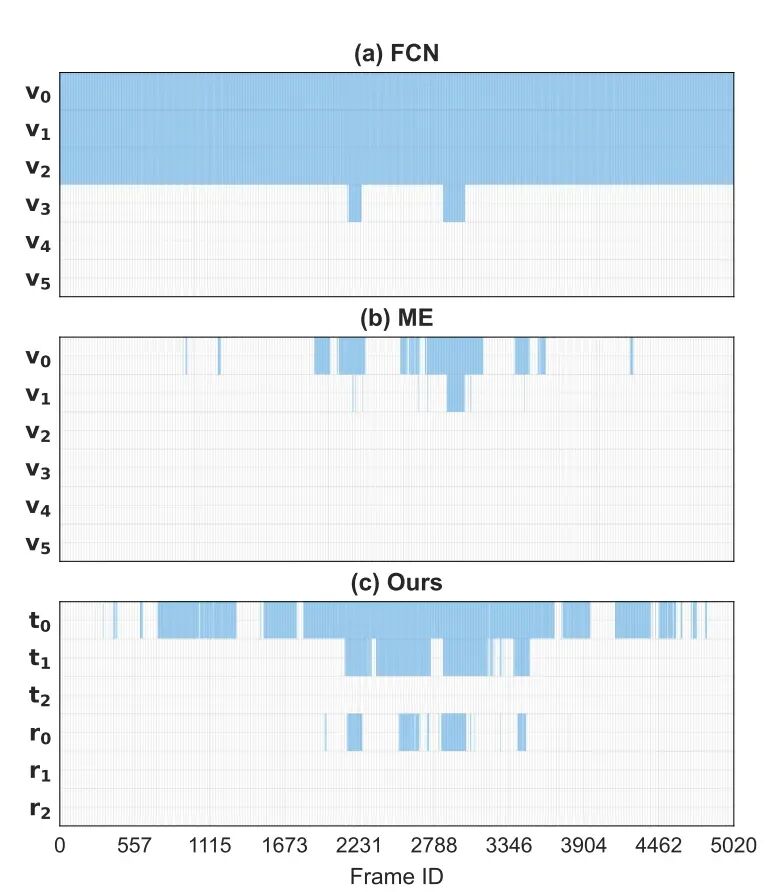

检测可靠性（图12-14）：在停车场场景中（图12），FCN将所有三个平移维度都标记为退化（过检测），ME仅关注两个最小特征值方向（欠检测），而DCReg同时检测平移和旋转退化，并正确识别最大特征值方向为非退化。
图13:停车场数据集上平移（下）和旋转（上）子空间中条件数随时间对比。浅黄色区域为检测到的退化区域，阈值为10。区域A和B展示了旋转退化被对角方法掩盖的情况。
耦合效应与遮掩现象（图13）：对于旋转子空间，Schur条件数可能远高于或低于对角条件数——这正是Theorem 2所揭示的“耦合效应掩盖退化”现象。区域A和B中，当Schur条件数超出阈值（浅黄色区域）时，对角条件数仍“认为”状态良好。Schur补成功揭开了被耦合效应“藏起来”的退化。
图14:上：停车场数据集上各算法在不同特征方向（ 到 ）的退化率对比。下：多数据集上整体退化率对比。
楼梯场景的耦合退化（图15）：楼梯下行区域A以Z轴平移退化为主，上行区域B以roll-pitch旋转退化为特征。在这两段区域，对角方法均未能检测到这些关键退化——证明了Schur补在结构环境中的必要性。
图15:两种退化情形的对比：(A)下楼（Z退化）和(B)上楼（Roll-Pitch退化），(c)真实场景图像。(d) Schur补与对角条件数随时间演化。区域A和B清晰对应(a)和(b)的场景变化。

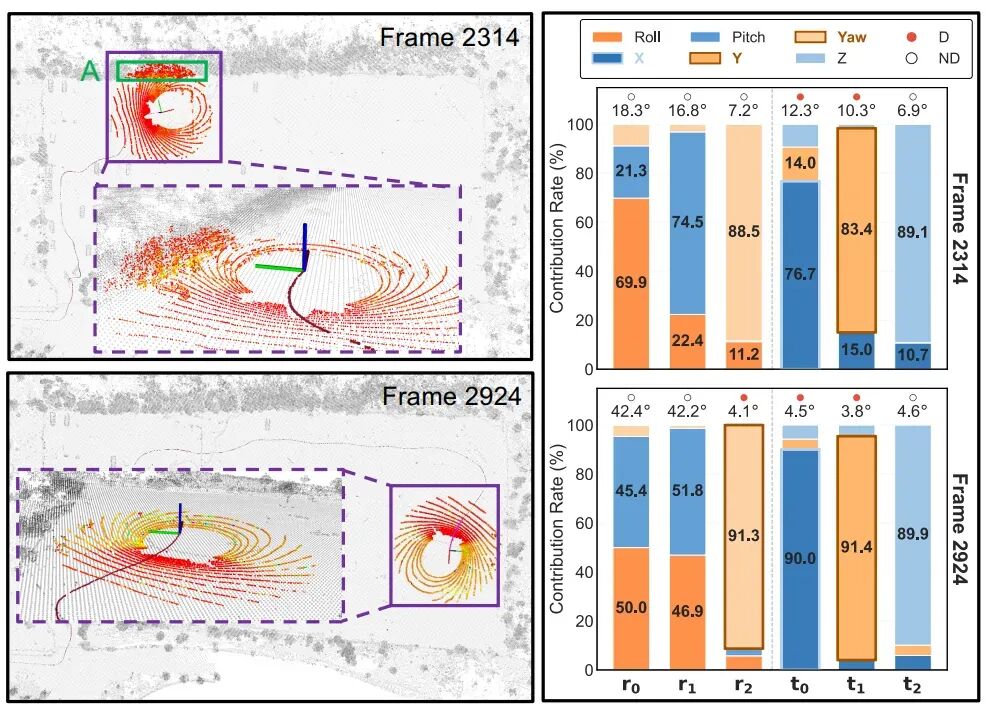

停车场和走廊的定量表征（图16-17）：DCReg可以精确输出“XX%的X轴运动 + YY%的Y轴运动 + ZZ%的Z轴运动”的贡献比例，以及特征方向与物理轴的夹角。例如，图16中 方向的退化主要由77%的X轴运动和13.6%的Y轴运动组成，与X轴的夹角为12.1°。这种定量表征为后续的预条件器设计提供了精确依据。
图16:停车场序列的平面退化分析与表征
图17:走廊场景的特征向量排序歧义
六、开源生态与未来规划
6.1 开源状态
DCReg已在GitHub上全面开源：
main分支：完整的公开DCReg实现baseline分支：早期基线代码（ME-SR、ME-TSVD、ME-TReg、FCN-SR、O3D、XICP、SuperLoc）
6.2 上游集成
DCReg已向两个主流点云库提交了上游集成PR：
Open3D： https://github.com/isl-org/Open3D/pull/7482PCL： https://github.com/PointCloudLibrary/pcl/pull/6432
这意味着退化感知的点-面配准能力将进入这两个广泛使用的开源库，惠及整个机器人社区。
6.3 时间线
6.4 后续计划
开源基于DCReg的定位系统，展示如何将方法集成到更大的流水线中并适配不同算法
七、总结
DCReg从根本上重新思考了LiDAR配准退化问题，其核心贡献可以概括为三个层面。
检测层面，用Schur补将6自由度问题解耦为独立的旋转和平移子空间，彻底解决了尺度差异和耦合效应带来的漏检和误检。Theorem 1-2和Proposition 1-2提供了完整的理论保障。
表征层面，通过内积匹配、最大分量分析和Gram-Schmidt正交化的三步流程（Algorithm 2），解决了特征向量的符号、排序和基歧义，实现特征方向与物理运动方向的精确映射。这种定量表征为后续缓解提供了精确的方向信息。
缓解层面，通过结构感知预条件器（Algorithm 3），在不解耦、不修改原问题的情况下，用特征值截断改善了退化方向的收敛条件。PCG求解器在预条件后的系统上快速收敛，同时保持原问题的最小二乘解不变。Theorem 3-4和Section 6.4提供了完整的理论保证。
实验在仿真和真实世界多个退化场景中验证了DCReg的有效性：定位精度提升20%-50%，计算效率提升5-30倍（最高116倍），退化表征清晰可解释，且与现有方法无缝兼容。
DCReg的代码已在GitHub开源，并被IJRR接收，同时已向Open3D和PCL提交上游集成PR。对于在走廊、隧道、楼梯、停车场等退化环境中部署自主机器人的开发者而言，这项技术意味着更稳定的定位、更精确的建图和更高效的实时运行。
相关信息
标题：DCReg: Decoupled Characterization for Efficient Degenerate LiDAR Registration
作者：Xiangcheng Hu（香港科技大学）, Xieyuanli Chen（国防科技大学）, Mingkai Jia（香港科技大学）, Jin Wu（北京科技大学）, Ping Tan（香港科技大学）, Steven L. Waslander（多伦多大学）
期刊：International Journal of Robotics Research (IJRR), 2026
核心方法：Schur补解耦 + 物理特征对齐 + 结构感知预条件器PCG
关键结果：长时定位精度提升20%-50%，计算加速5-30倍（最高116倍）
代码：https://github.com/JokerJohn/DCReg
预印本：https://arxiv.org/abs/2509.06285
