一、行业态势：从样机交付转向批量制造
2026年，具身智能机器人正处于从实验室原型向万台级量产跨越的关键节点。以“北京机域”具身智能制造引领区为代表，行业已确立了实现10万台套机器人规模量产的战略目标。这种转换迫使底层半导体架构从“通用采购”向“专用重构”演进。芯片不再仅仅是计算载体，而是定义物理反馈上限与商业化降本能力的战略命门。
基于最新产业观察，2026年具身智能呈现三大核心驱动力：
政策倾斜与实景实训： “十五五”规划将机器人提升至国家战略支柱地位，通过“实景训练专项行动”解决了PB级多模态物理反射数据的“数据赤字”。
资本共振：中国具身智能融资额在2026年前八个月即突破1217亿元，资金加速向具备自研芯片能力的头部企业（如小鹏机器人、宇树科技）集结。
垂直整合深化：小鹏IRON机器人（搭载2250 TOPS算力的Turing芯片）与特斯拉Optimus通过自研SoC实现了算法与硬件的极致耦合，定义了行业交付的基准里程碑。
硬件重构的趋势已不可逆转，这要求我们必须重新评估作为决策中枢的“大脑”主控芯片及配套供应链的韧性。
二、“大脑”主控芯片：多模态大模型（VLA）的端侧算力对标
“大脑”主控芯片需实时运行VLA（视觉-语言-动作）及世界模型，这种高频、慢思考决策对端侧算力及内存带宽提出了近乎苛刻的要求。
在量产压力下，“大脑（感知决策）”与“小脑（实时控制）”由物理分立向硅片级融合演进已成为降低延迟、提升能效的必然选择。
大脑端：端侧VLA大模型的算力博弈
英伟达（NVIDIA）： Jetson Thor平台凭借Blackwell架构提供2070 TFLOPS算力，作为全球技术标杆，其生态成熟度仍具统治力。
比亚迪（BYD）： 战略突围显著，其首款自研4nm“璇玑A3”主控芯片提供超2,100 TOPS算力。对比同类方案，其单位算力功耗降低20%，算力利用率提升100%，标志着本土大算力大脑芯片已进入全球第一梯队。
高通（Qualcomm）： 创新性地在Snapdragon X2 Elite的Adreno GPU渲染管线中直接内置Matrix Cores。这种“物理融合”打破了图形渲染与AI计算的界限，允许机器人在图形管道内部实时运行高级AI模型，极大地优化了本地特征提取效率。
小脑端：运动控制的硬实时与AI化
意法半导体（ST）与德州仪器（TI）： TI的AM13Ex系列通过内置TinyEngine NPU，首次将实时电机控制与AI预测性维护集成于单硅片，使执行器具备自适应控制能力。
本土自研： 兆易创新（GigaDevice）发布的GD32H77R集成了国产自适应磁阻（AMR）角度编码器，精度达±0.015°，实现了控制、传感与算法的“硬核化”替代。

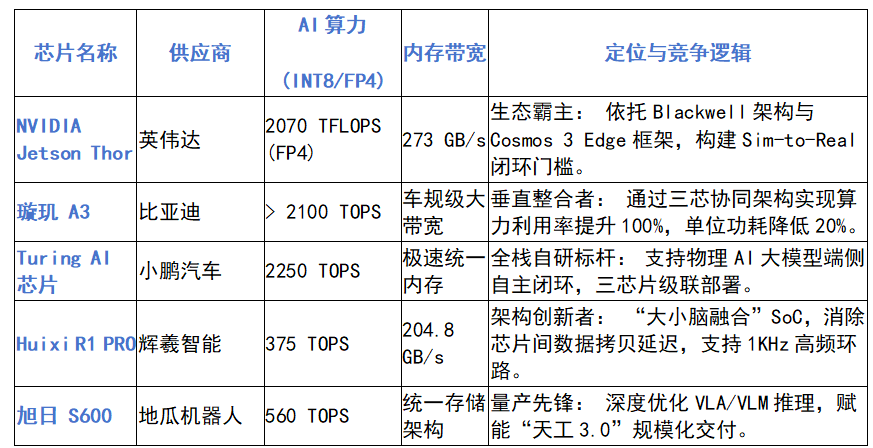

全球具身智能主控芯片异构集成技术规格对标
NVIDIA-MediaTek联盟的防御逻辑
英伟达与联发科最近达成的35亿美元战略联盟受到业界高度关注。英伟达通过在边缘侧推行NVLink Fusion平台，实质上是主动出让部分算力插槽（Compute Socket）的控制权，以此换取NVLink互联协议的标准化。此举意在建立物理AI时代的通信壁垒，防御超大规模云服务商（Hyperscalers）转向定制ASIC芯片，从而确保其互联生态在机器人边缘端的统治力。
此外，算力的爆发必须正视“功耗墙”。到2030年，全球AI电力需求预计将飙升至300GW，这种宏观能源约束定义了下一代主控芯片必须向极低功耗的近存计算架构演进。
三、边缘AI推理芯片：高Token消耗下的能效比优化
边缘推理芯片承担着目标检测与路径规划的战术价值，其核心博弈点在于散热受限环境下的能效比。
技术分析： AMD Ryzen AI P100系列在28W功耗下交付50 TOPS算力，利用ROCm.ai软件生态及Hyperloom调优引擎，使大语言模型推理性能提升3.3倍。相比之下，国产厂商爱芯元智（Axera）的“元曦”系列依托自研“爱芯通元NPU”，针对多路高清图像解析等高Token消耗业务优化了访存效率，大幅压降了端侧推理的延迟与能效开销。
应用价值： 边缘推理的自主化程度直接决定了机器人在网络受限环境（如灾后救援、矿井作业）中的生存能力。
四、“小脑”控制处理器：微秒级实时响应与国产化替代的“红区”
小脑处理器负责姿态平衡与多轴高频闭环控制。微秒级时延是人形机器人物理稳定性的绝对红线。
供应链警示：尽管国产替代在加速，但调研评估显示，中大型PLC及高精度CNC的国产化率目前仍低于20%。这一“红区”意味着供应链在极端情况下存在系统性风险。
技术攻坚：龙芯2K3000系列配合东土科技鸿道（Intewell）操作系统，通过虚拟化技术实现了实时控制与非实时系统的共存，确保运动指令的绝对优先级。兆易创新（GigaDevice）的GD32H77R系列则通过集成国产AMR角度编码器（动态精度±0.015°），在物理层打破了国外厂商在反馈芯片上的长期垄断。
五、灵巧手与关节驱动：高集成度下的成本剥离

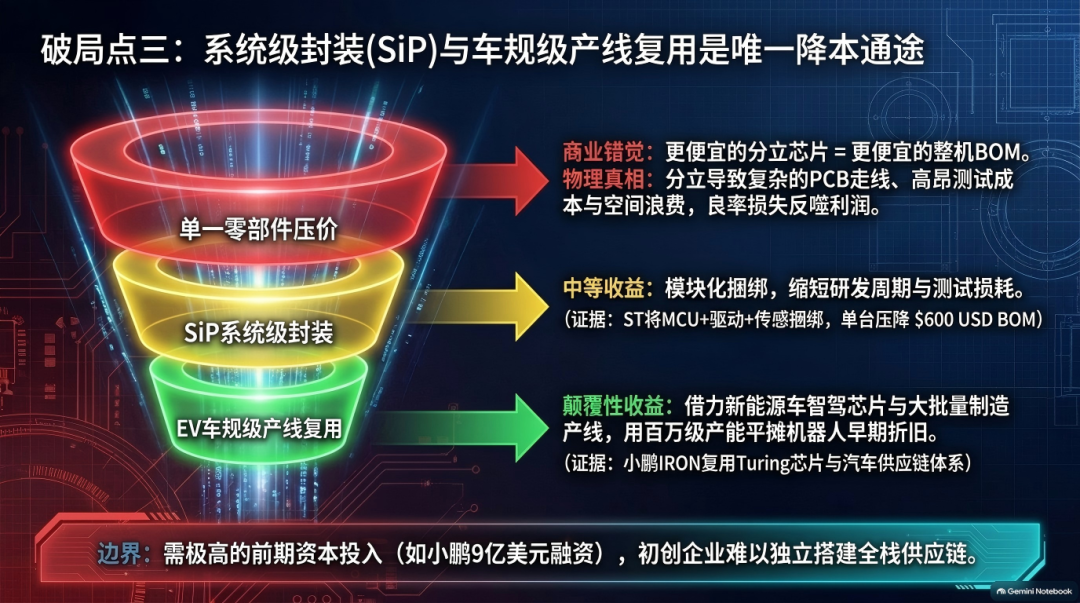

关节执行器占据BOM成本约40%，是降本增效的主战场。
微型化与协议标准化：兆易创新的GD32F50M系列不仅提供了小型化封装，更关键的是实现了对CANopen/CiA402协议的原生支持，极大降低了复杂多自由度系统的集成难度。其GD30DR3009方案以2mm x 2mm的超小封装直接嵌入手指骨骼，满足了22自由度以上灵巧手的空间需求。
力控闭环创新： 宇树M107电机通过双编码器实现360 N·m峰值扭矩，而Figure AI则在指尖集成了触觉事件编码器（Fingertip MCU），将力反馈从电流环转向更精细的“事件驱动”机制。
六、视觉与触觉传感器：从独立感知到“视触同源”融合
传感器-芯片融合（Sensor-to-Chip Fusion）是消除视触数据岛效应、提升作业精准度的必然趋势。
突破性案例：深圳先进院（SIAT）研发的“视触觉同源感知柔性传感器”，模拟海胆管足机制，光电与压力信号串扰低于1%，线性度R² > 0.99。这种“同源感知”使材质识别率从纯视觉的41%飞跃至96%，为精密装配提供了物理底座。
数据赋能：复旦NeoData数据集（3万小时同步数据）的开源，为这类融合芯片提供了成熟的训练底座。
七、功率半导体与BMS：氮化镓（GaN）与主动安全预测
GaN功率器件凭借超高功率密度，正在全面替代传统硅基方案，成为关节驱动的主流。
GaN价值卡位：本土GaN龙头英诺赛科（Innoscience）2026上半年累计出货机器人芯片46.46万颗，证明了GaN在微型关节腔体内的可靠性。其极低的导通电阻大幅削减了热损耗，是解决机器人热管理挑战的核心。值得注意的是，其VGaN BMS解决方案在首期量产中即贡献了1106万元收入，验证了商业化闭环。
智能BMS物理机制：德州仪器（TI）在BMS中内置了电化学阻抗谱（EIS）运算引擎。其技术核心在于通过实时监测电芯内部阻抗波动，识别微短路与阻抗突变，从而在热失控发生前数十分钟发出警报。这对于剧烈运动下的人形机器人是不可逾越的安全红线。
技术突围：
o 英诺赛科：针对重载工业机器人推出的72V/200A大功率伺服方案，利用SolidGaN合封技术实现了自然散热下的18kW瞬态相电流输出。
o 纳微（Navitas）： 第5代美产GaNFast晶圆（650V）于2026年9月量产，重点优化AI数据中心与高频逆变电源。
风险预判：关节腔体内的极端热流密度（Heat Flux Density）是当前GaN应用的主要挑战。
八、瓶颈攻克：具身智能的“物理墙”与供应链风险
封装产能瓶颈：2026年，台积电CoWoS先进封装产能已全部售罄。尽管设备商以46%的CAGR疯狂扩产，但先进制程大脑芯片的交付周期仍面临系统性拉长。
国产底座替代：鉴于地缘政治风险，整机商应高度关注中芯国际（SMIC）的7nm/FinFET产能（预计2028年底达9.8万片/月）。在工艺受限环境下，通过“大小脑融合”等架构创新实现等效性能跃升，是保障供应连续性的核心。
散热约束：随着集成度提升，微型腔体内的热流密度激增，GaN器件与主动冷却技术的协同设计将成为下一代设计的竞争焦点。
结论：未来6-12个月的技术发展动向
具身智能芯片已进入全栈竞合期，建议技术决策者围绕以下三大核心点布局：
1. 架构升级：全面布局“大小脑一体化SoC”（如辉羲R1 PRO、黑芝麻Aura），利用单芯片闭环消除通信时延。
2. 供应链安全性：针对PLC/CNC等“红区”部件，锁定国产先锋的中试机会，并采用“区域化双向对冲”策略，降低对单一制程代工的依赖。
3. 技术整合：导入内置EIS引擎的BMS与GaN集成驱动，建立基于“物理安全”的品牌护城河。
重点监测KPI清单：
Unitree与DeepSeek合作成果：重点监测其“Superman”原型机在复杂环境下的Uptime（连续稳定运行时间）与“零干预自愈率”，这是衡量“大脑-小脑协同”量产成熟度的金标准。
英伟达通用机动模型专利（USPTO 20260241554）：关注其能否打破形态壁垒，实现跨物理平台的通用运动规划。
TSMC先进封装设备扩张：监测键合设备市场增速（预计2035年达95亿美元），评估产能缺口能否如期缓解。
生态进展：阿里云栖大会关于Qwen 4.0在端侧具身智能的集成表现。
