前言
充电头网了解到，XTAR爱克斯达是一家总部位于中国深圳的电子科技企业，成立于2006年。
公司主要从事智能锂电池充电器、LED手电筒及相关配件的研发、生产与销售，产品广泛应用于户外探险、摄影摄像、潜水、战术装备等领域。
作为全球锂电池充电器领域的制造商，XTAR拥有自主研发团队和生产基地，累计获得近200项专利技术。
公司以“安全、可靠、创新”为核心价值观，凭借模块化充电技术和多元化的产品矩阵，在国际市场建立了销售网络，产品远销全球130多个国家和地区。
最近，充电头网拿到了XTAR爱克斯达推出的一款LR 2000五号AA可充电锂电池，这款产品标称容量为2000mAh，采用了集锂电芯与充放电管理于一体的设计。
这款产品直接在电池壳体上集成了USB-C充电接口，只需使用常用的USB-C线缆即可为产品充电，无需随身携带专用充电盒，日常使用更方便。
XTAR爱克斯达推出的这款电池非常适合应用于游戏手柄、摄影闪光灯以及电动模型玩具等高耗电且需要频繁更换电池的用户选择。
下面我们就通过详细的拆解，来看看XTAR这款电池的内部设计。
产品外观
包装盒正面采用透明塑料壳设计，盒内贴纸印有XTAR爱克斯达品牌Logo，并注明1.5V AA LR 2000mAh的电压及容量表示，下方还标注了1200+次循环寿命、广泛设备兼容性以及2.9小时充电时长的卖点。
包装盒背面贴有产品规格贴纸，同时还可以看到内部排列的四节电池与一根充电线缆。
打开包装盒，内部装有四节电池以及一条一拖四USB-C充电线。
产品参数如下：
生产批号：DB4K01
产品名称：充电锂电池
型号：USB-C AA1.5V
额定容量：2000mAh
充电限制电压：5V
执行标准：GB31241-2022
生产厂：深圳市伟义兄弟进出口有限公司
产品通过了CE、RoHS认证
中国制造
附带的充电线采用一拖四设计，分出四个USB-C插头，可同时为四节电池充电。
四节电池立放如图所示，热缩套管采用深蓝色设计，印有XTAR品牌Logo及2000mAh容量标识。
电池单体背面印有RoHS、CE认证标志及环保回收标识。
电池侧面靠近正极处开有USB-C充电接口，充分利用了电池壳体空间。
电池侧面印有安全警告事项。
警告事项提醒用户切勿拆解、短路、混用，并远离儿童。
电池侧面USB-C接口特写，母座平整内嵌于壳体内。
USB-C接口采用黑色胶芯。
电池正极特写，正极帽侧面开有指示灯透光孔，用于显示充电状态。
电池负极底面特写。
产品尺寸重量
使用游标卡尺测得电池总长度约为50.4mm。
使用游标卡尺测得电池直径约为14.0mm。
使用电子秤测得单节电池重量约为17.8g。
将电池放在成年手掌中，大小如图所示，尺寸为标准的AA五号电池规范。
产品充电功率
接入USB-C接口进行充电时，正极顶部的透光孔透出绿色指示灯光。灯光在充电时会闪烁，充满后常亮。
使用POWER-Z KM003C测得充电电压约为5.133V，电流约为0.184A，输入功率约为0.946W。
相关阅读：
产品放电测试
接下来我们对电池进行放电测试。首先是0.3A放电测试，环境温度设定为25±2℃，从放电曲线可以看出，电池在0.3A电流下，电压整体平稳下降，最终放出2120mAh的容量，超过了标称的2000mAh。
然后进行1A放电测试，同样在25±2℃环境下进行，在1A电流放电下，电池电压下降曲线依然保持平稳，最终放出1863mAh的容量。
最后进行1.5A放电测试，环境温度保持在25±2℃，在1.5A大电流放电下，电池依然能够稳定输出，最终放出1663mAh的容量。
可见产品模拟了干电池随电量消耗而电压逐渐下降的特性，更贴近传统干电池使用场景。
简单看过产品的外观、充电功率以及放电曲线后，下文正式进入拆解环节。
产品拆解
剥离外部蓝色热缩套管，露出不锈钢电芯壳体与顶部充放电控制模块。

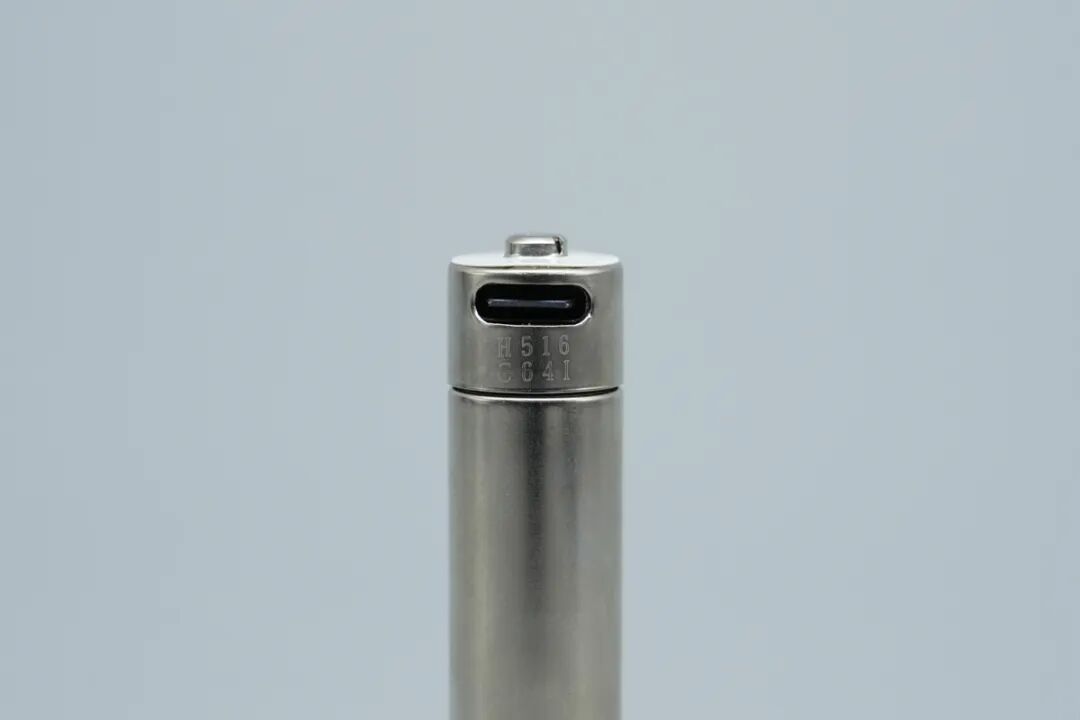

顶部充放电控制模块侧面镭雕有H516 C641编码。
剥离外皮后电芯正极一侧特写。
将顶部充放电控制模块与下方电芯分离。
充放电控制模块内部特写，内设黑色绝缘固定架与连接正极的触点。
内部圆柱电芯正极特写。
使用游标卡尺测得内部电芯长度约为42.8mm。

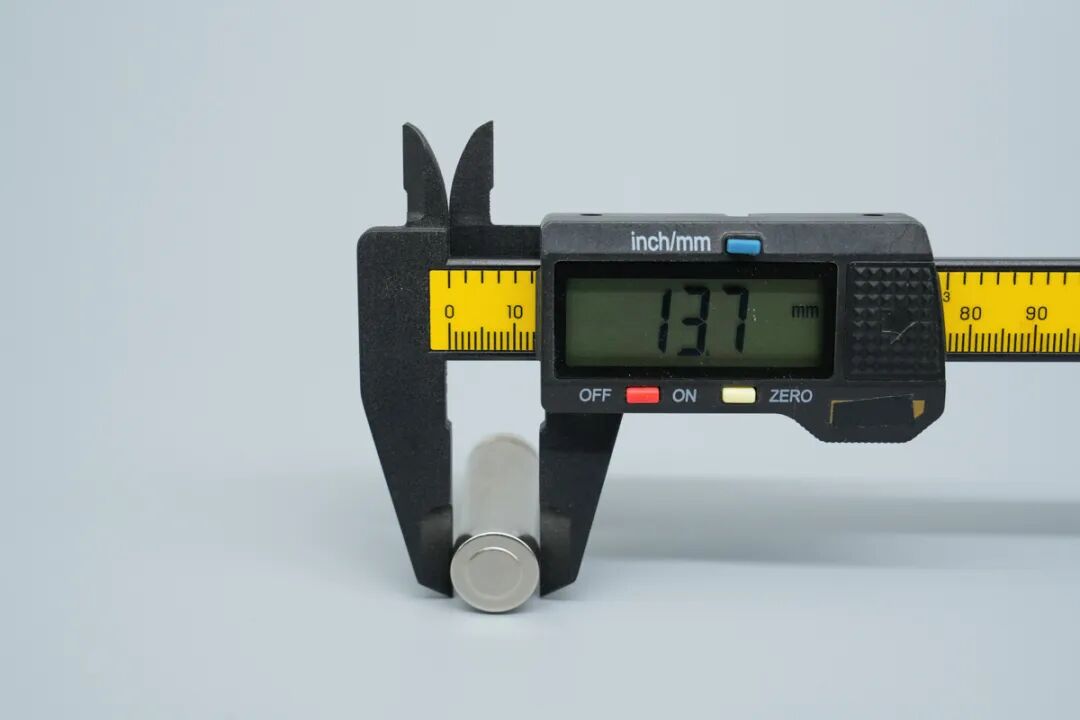

使用游标卡尺测得内部电芯直径约为13.7mm。
进一步拆出顶部组件内部的黑色绝缘固定架与PCBA小板。
留在金属套环内的PCBA小板特写。
将PCBA小板从金属套环中取出。
PCBA小板正面一览，设有USB-C母座、锂电池转干电池芯片、电感及顶针。
PCBA小板背面为正极帽，镂空的小孔内部隐藏LED充电状态指示灯。
英集芯IP5167是一款专为锂电池转干电池方案设计的高集成度电源管理芯片，采用DFN8L 2*3封装。
相关阅读：
芯片在单颗器件内集成了同步降压转换器、锂电池充电管理以及状态指示等核心功能，外围电路极其精简，能够显著缩小整机尺寸并有效降低BOM成本。
在放电性能方面，芯片采用COT架构降压转换器，最高放电效率可达 96%，能够提供最高 1.5V/3.5A 或 3.0V/2A 的大电流输出。
为了贴合传统干电池的使用习惯，它的输出电压支持线性变化或阶梯变化，能准确模拟干电池随电量消耗而电压逐渐下降的特性。
在充电与电池适配方面，IP5167 支持最高1.0A的充电电流（可通过外部电阻灵活配置），广泛兼容4.20V~4.40V的各类锂电池以及3.2V磷酸铁锂电池。同时，芯片具备自动检测充电器插拔以及自动再充电功能，无需复杂的外部控制。
此外，芯片在功耗控制与系统可靠性上表现优异，空载静态电流低至4 µA，欠压休眠电流小于1.5µA。
它全面集成了过压、过充、过放、欠压、短路及过温等多重安全保护机制，配合外接NTC温度检测和单Pin LED指示灯，能保障系统稳定运行并直观反馈充放电状态。
镀金弹簧触点特写，用于连接电芯正极。
一颗降压电感。
USB-C母座采用舌片外漏设计，内置黑色胶芯。
全部拆解完毕，来一张全家福。
充电头网总结
最后附上产品的物料清单，方便大家查阅。
通过拆解可以看出，XTAR爱克斯达LR 2000五号可充锂电内部由一颗定制尺寸的圆柱锂电芯与顶部的充放电控制模块组合而成。
充放电控制模块采用了英集芯IP5167芯片，单芯片即集成了充电管理与1.5V同步降压输出功能，外围非常精简。
XTAR爱克斯达LR 2000五号使用了IP5167线性输出的模式，平滑模拟干电池的放电曲线，可适配更多干电池用电设备，实时反馈电池当前电量，及时提醒客户低电。
可有效解决当前锂转干电池在智能门锁应用中因未能及时提醒低电，而把用户锁在门外的痛点。
产品整体内部结构设计合理，放电性能稳定，非常适合需要常备五号电池的用户选择。
