MOSFET的安全工作区的解读和评估方法

SOA通常采用双对数坐标表示：

• 横轴：漏源电压（V_DS）

• 纵轴：漏极电流（I_D）

由多条限制边界共同构成安全工作区域。设计人员在评估MOSFET可靠性时，需要确保所有工作状态均落在SOA包络线内部。

图1

在低电压、大电流区域，MOSFET处于完全导通状态，可近似视为一个电阻。

此时器件电流满足：

因此，该边界决定了器件在导通状态下所能承载的最大电流能力。

最大电流限制主要由以下因素决定：

• 芯片内部金属互连能力

• 引线键合能力

• 封装电流承载能力

该参数通常表示器件能够承受的峰值脉冲电流，其数值往往远高于直流额定电流。

最大功率边界由结温限制决定：

对于连续工作（DC）条件，可通过热阻进行计算：

当功率损耗持续增加导致结温达到器件极限时，即到达SOA功率边界。

最大电压线对应器件漏源耐压：

超过该限制后，MOSFET可能发生雪崩击穿。

部分厂商会额外标注雪崩工作区域（Avalanche Region），允许器件在受控条件下发生短时间雪崩，但此时必须严格控制雪崩能量EAS。

热稳定性限制通常出现在高电压工作区域。

当温度升高导致功率损耗增长速度快于散热能力提升速度时，器件无法建立热平衡，从而进入热失控状态。

不同器件的数据手册会给出不同温度条件下的SOA曲线：

如果规格书未提供高温SOA曲线，可以采用近似降额系数进行评估：

例如：

• 最大结温 T_j,max =150℃

• 壳温 T_c=85℃

则：

这意味着：

在85℃壳温条件下，器件SOA约为25℃时的52%。

在实际应用中，MOSFET功耗往往并非恒定，而是随时间变化。

此时采用静态热阻已无法准确评估结温，需要使用瞬态热阻抗（Transient Thermal Impedance，Zth）进行分析。

以英飞凌 IMZC120R012M2H 为例：

图2. IMZC120R012M2H的瞬态热阻抗数据图

瞬态热阻曲线中：

• X轴表示时间常数

• Y轴表示瞬态热阻抗

• 不同曲线代表不同占空比条件下的热响应特性

占空比越低，器件冷却时间越长，瞬态热阻越小。

图3. 脉冲宽度和占空比

结温计算公式：

其中：

• T_j：结温

• T_A：环境温度

• Z_THJA：瞬态热阻

• P_D：器件总功率损耗

功率损耗通常包括：

• 导通损耗

• 开关损耗

图4

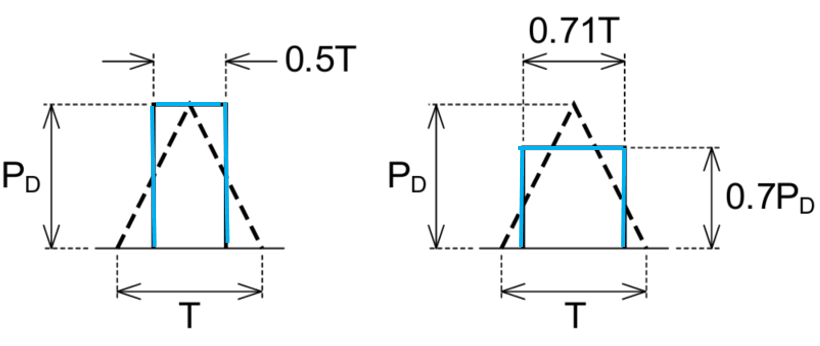

由于瞬态热阻数据通常基于矩形功率脉冲测量得到，因此对于三角波、梯形波等实际波形，需要进行等效矩形波处理。

常见近似方法包括：

• 保持峰值功率不变

• 使用0.5T脉宽进行近似

• 功率峰值调整为0.7PD

• 脉宽调整为0.71T

两种方式具有相同的等效能量面积，因此均可用于工程估算。

图5

假设MOSFET工作条件如下：

• 脉冲周期 T = 100ms

• 导通时间 t_on = 20ms

• 占空比 D = 20%

• 功率损耗 P_D = 50W

• 环境温度 T_A = 65℃

• 从瞬态热阻曲线读取 Z_TH = 0.28 K/W

根据结温公式：

代入数据：

因此，该工作条件下器件预估结温约为：

T_j≈ 79℃。

图6

在设计评审和可靠性验证过程中，建议按照以下步骤检查SOA：
