今天来一个非常硬核的半导体设备手持终端拆解。根据铭牌信息，这是日本航空电子（JAE）制造的工业控制面板，常用于TEL（东京电子）等半导体制造装备。
设备正面全貌。这是一台工业级手持控制终端（HCT），配备LCD显示屏、薄膜键盘、急停旋钮和电源按键，核心功能是作为人机交互界面（HMI）对底层半导体设备进行监控与操作。
设备底部部右下角接口特写。展示了一个重型工业级多针航空插座，其功能是为控制终端提供稳定的24V直流供电，并与主机设备进行高可靠性的控制信号与数据传输。
设备背部外观。四角配有防跌落的橡胶缓冲垫，侧边设有符合人体工程学的手部握持绑带，整体设计注重无尘室等严苛工业环境下的耐用性与防碰撞能力。黑色区域是一个按键。根据手感可以感觉到是两个开关键。
设备铭牌特写。确认该设备为JAE（日本航空电子工业）生产的HCT（Handheld Control Terminal），型号为UT5-TLN19-A，额定输入DC24V 0.6A，是典型的日系半导体设备控制配件。
薄膜键盘区特写。包含字母数字组合键、方向键以及专用的CW/CCW（顺时针/逆时针）按键，主要用于设备参数的精细设定以及机械臂/运动轴的手动点动（Jog）微调控制。
顶部控制区及屏幕特写。左侧为带指示灯的“POWER ON”电源键，右侧为醒目的红色急停（E-Stop）按钮，用于在突发状况下瞬间切断设备动作，保障操作人员与昂贵晶圆的安全。

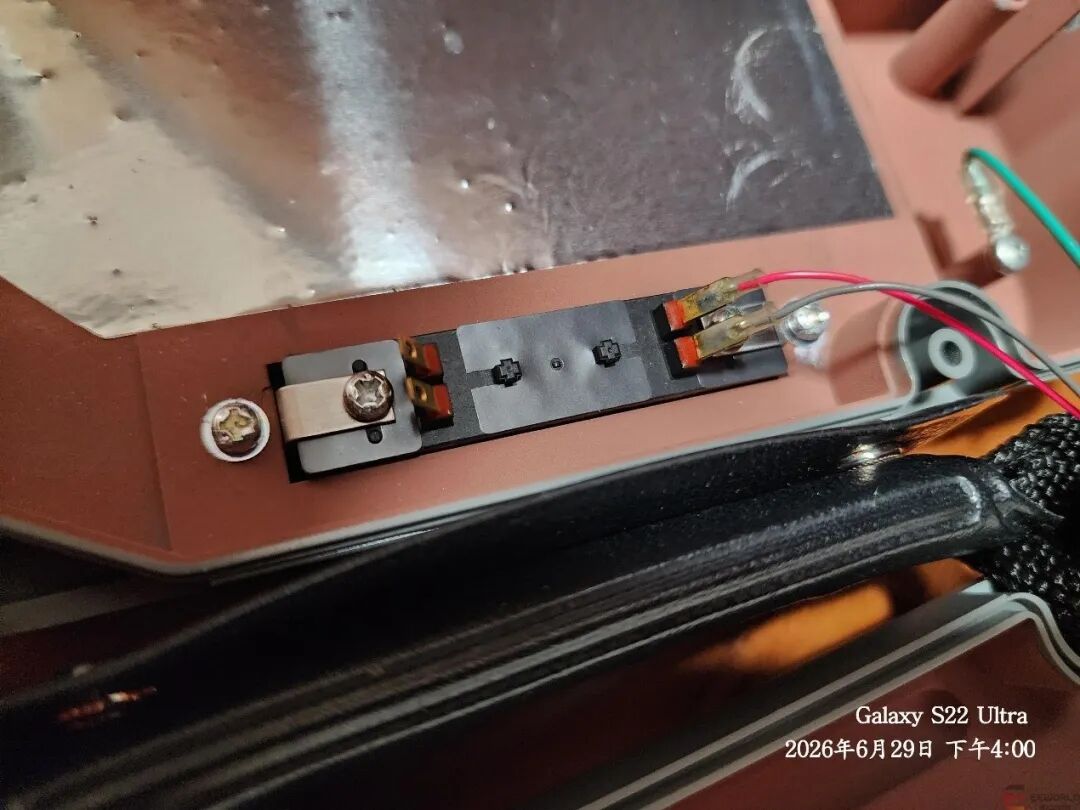

打开盖板，首先看到侧边开关模块特写。这是一个机械式微动开关组件，通常与外部的手带握持区联动，作为设备的安全“使能开关（Dead-man switch）”，确保仅在操作员手部安全握持状态下才能触发机器动作。
开关是两个按键，但是只接了一个开关。背后壳有屏蔽层。
前后壳初步分离状态。可以看到前壳内部的主板（绿色PCB）被一整块厚实的金属屏蔽罩完全覆盖，用于进一步保护核心逻辑电路，因此本图中尚未露出任何逻辑芯片或驱动芯片。
完全独立剥离的后盖总成。清晰展示了内部的接地走线逻辑、使能开关的接线端子，以及注塑外壳的加固加强筋结构，展现了高标准的工业级物理防护设计。
人体工学握持手带特写，采用耐磨尼龙材质，内部加固结构可确保在生产现场频繁移动和操作时，设备不易脱手跌落。
看看主体部分，首先是一块铝合金散热，看到核心区域右边印有“128MB Industrial”的CompactFlash（CF）工业级存储卡，这是该设备存储操作系统和控制指令的核心媒介。
慢慢来拆。
工业级多针航空插座的背面引脚，可以看到密集的焊点，采用了点胶固定工艺，保证了在复杂振动环境下的电气连接可靠性。
线束连接细节，使用了热缩管保护，并配有工业级的扎带固定，防止线束因反复弯折导致的金属疲劳断裂。扎带固定的黑色热缩管应该是屏蔽磁环。
设备底壳上的使能开关模块（Dead-man switch），标有“L+”、“L-”、“NO”、“NC”接点，用于实现硬件级的双重互锁安全控制。这个是紧急开关。
侧边按键，也是两个开关，旁边一组绿色胶带缠绕的应该是原来的另一组线。
绿色开关的另一视角，可以看到外壳内部注塑的“>ABS<”标记，表明该外壳采用高强度ABS工程塑料制造。
拆下的金属屏蔽罩，中心部位有明显的导热硅脂残留，中间这块是加厚处理的铝合金。用两颗螺丝固定。这通常用于与主板上方的CPU或核心处理器进行热耦合散热。
主板细节，该设备采用了成熟的嵌入式方案。主板上的核心处理器通常位于屏蔽罩下方，配合周边的FPGA或PLD（如左上方标签为“H1.11”的芯片）进行实时逻辑调度。
整体布局视图，主板标识“UT5-TLN17-A”，这与之前铭牌显示的UT5-TLN19-A形成对应（可能是代系修订版）。
大芯片是 NEC（现瑞萨）制造的 D78P083GB 单片机，这是一颗 8 位微控制器，常用于设备的底层逻辑控制和 I/O 调度；右侧的 HCT125 是一颗三态缓冲器，负责总线驱动和信号电平转换。
电源管理电路，左侧的电解电容用于滤波稳压；中间的 LM1085 IS-3.3 是典型的低压差线性稳压器（LDO），负责将电压降压至 3.3V 供核心电路使用。
聚焦于外围驱动，左侧的 两颗957B 芯片通常用于电机驱动或信号隔离放大；右侧的电容阵列（C73-C71）为核心芯片提供稳定的去耦滤波，防止瞬态电流导致的系统逻辑错误。
引人注目的是带有铁氧体磁环的排线，这是一种有效的电磁干扰（EMI）抑制措施，能显著减少高速信号传输中产生的射频噪声，保障设备在工业环境下的稳定性。
左下方的圆口插座是常见的 PS/2 接口，常用于工业设备连接键盘或鼠标；右侧的 128MB Industrial CompactFlash 卡是该系统的核心存储单元，体现了早期嵌入式系统依赖存储卡进行系统启动和数据存储的设计。并且使用胶带固定。
左侧被涂抹导热硅脂的区域下方应是核心处理器（CPU），右上方的“PASS”标签代表了严苛的出厂质检流程，而右侧的排线连接结构则展示了模块化设计，方便系统组装与检修。排线应该是负责与128M内存卡数据传输。
重点来了，这块核心逻辑板区域，标记“5525”的大型连接器负责与其他扩展板进行高速数据交互；上侧的白色标签标明该设备运行的是 MS-DOS for Embedded Systems，证实了其作为工业专用控制器的身份。

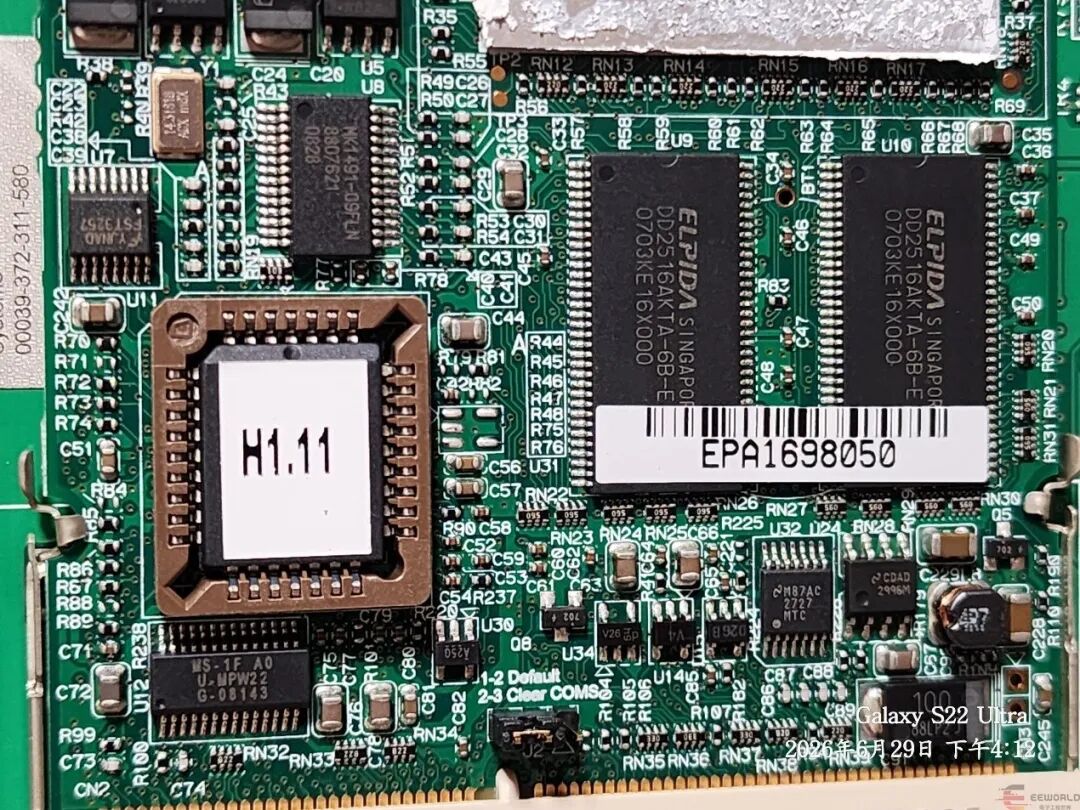

中央的“H1.11”芯片被放置在 PLCC 插座中，便于程序升级或更换；右侧两颗标有“ELPIDA SINGAPORE”的内存芯片是系统运行所需的 DRAM，保证了数据交换的实时性。
撕下H1.11标签，漏出最显著的元件是 SST 公司的 49LF004B 闪存芯片，这是一颗 4M 位的 Firmware Hub，主要用于存储 BIOS 或引导固件，是工业系统启动的关键性部件；上侧的 MK1491-09FLN 则是频率合成器，为系统提供精确的时钟基准。FST3257 (多路复用器/解复用器)：位于 14.318 MHz 晶振下方，这是一颗高速总线开关芯片。在工业主板中，它常用于在不同信号源之间进行快速切换（例如在多个 I/O 接口或存储总线之间路由信号），其低延迟特性对于维持实时控制系统的响应速度非常关键。
Y1 (14.318 MHz 晶振)：这颗标注有“14.318”的石英晶体谐振器是系统时序的“心脏”。14.31818 MHz 是一个经典的频率值，源自 NTSC 彩色电视标准，在早期 x86 架构和嵌入式工业主板中被广泛沿用，作为生成多种分频时钟的基础频率。
核心是大规模集成电路（通常为控制芯片或 ASIC），表面的标签“PASS”表明该模块通过了出厂功能测试；左侧排列的几颗小型贴片芯片（U4等）主要负责逻辑信号的缓冲与驱动，确保高速信号在主板间的稳定传输。
撕下标签这颗 Winbond W83627HG-AW 是一颗经典的超级 I/O 控制器（Super I/O），在嵌入式系统中负责管理传统的串行接口（UART）、并行接口、键盘鼠标控制以及硬件监控（如电压、风扇转速），是实现板级底层交互的关键。
处理器顶部上面残留的导热硅脂痕迹反映了其在高负荷运行下的发热情况；散热片右侧是一颗标记为 M87AC 的芯片，它通常作为总线隔离或电平转换组件，用于保护处理器免受外围接口电气干扰的影响。
把硅胶擦掉后漏出了这颗 AMD Geode AGXD533AAXF0TD 处理器，这是一颗专为低功耗、嵌入式应用设计的 x86 架构 CPU，具有极高的能效比，常用于无需主动散热的工业控制设备中。
128MB 的工业级 CompactFlash（CF）存储卡，其“Industrial”标识意味着它支持更宽的工作温度范围和更长的写入寿命，是该系统运行操作系统的核心存储介质。
CF 卡的背面标签明确标注了“Non-DMA Fixed Disk”（非 DMA 固定磁盘），这是一种特殊的工业配置，旨在通过关闭 DMA 传输模式来提高在极端电磁环境下的数据读写稳定性。
主板背面翻过来看，这是一个完整的嵌入式模块化核心板（SOM-2354），其核心由 AMD Geode 处理器和周边内存组成；模块下方印有“SOM-2354 REV:A1”，这是研华（Advantech）等工控厂商常用的核心板型号，通过金手指引脚与下方的载板进行电气连接。
核心板（上）与底板（下）之间的高密度高速连接器（Board-to-Board Connector），这种连接方式支持多路信号的高速并行传输，确保了核心板能快速响应底板上的各种外设指令。
SOM-2354 核心板的整体布局，右上方是 AMD Geode 处理器，中间两颗巨大的芯片是系统内存（DRAM），左侧包含闪存芯片与 I/O 控制器，体现了高度集成的紧凑设计。
芯片表面的白色标签，上面印有设备唯一的识别代码（MAC 地址或序列号），以及一颗型号为 93LC46B 的串行 EEPROM 存储芯片，通常用于存储网卡或模块的配置参数。
清晰可见 AMD Geode 处理器表面的“10”回收循环标志，该标志代表其在特定环保标准下的使用期限；左侧还有多颗逻辑芯片，共同构成了复杂的周边电路。
核心特写为 AMD Geode CS5535，这是配套处理器的 Companion 芯片（南桥），负责管理 USB、IDE（用于 CF 卡）、音频及各类外围总线功能。
载板背面展示了密集的走线，左侧的 U5、U6、U7 三颗芯片起到关键的逻辑信号缓冲与路由作用，确保数据在不同接口间的高速传输。
U5-U7 的型号为 LV541A，这是高性能的八路缓冲器/线驱动器，用于增强总线信号的驱动能力，减少长距离走线带来的信号畸变。

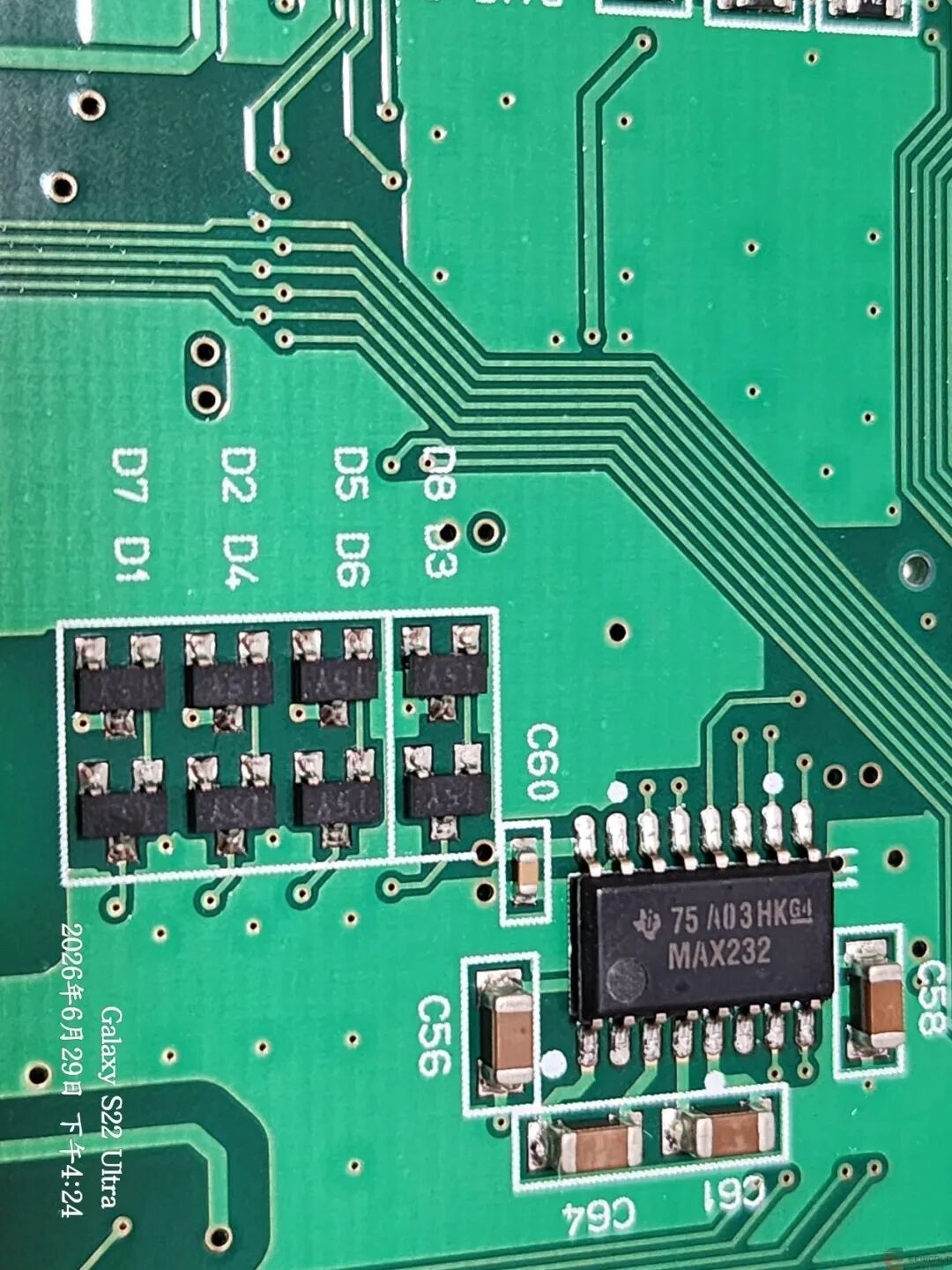

一颗 TI 制造的 MAX232 芯片，它是工业领域最经典的 RS-232 电平转换器，负责将 TTL 逻辑电平转换为符合串口通信标准的 ±12V 电压。
显示屏背面，明确型号为 NEC NL6448BC20-18D，这是一款经典的工业级 6.4 英寸液晶显示模组，支持 VGA 分辨率。
NEC 显示模组的参数标签，强调了“HIGH VOLTAGE”提示，因为该屏使用冷阴极荧光灯管（CCFL）背光，内部集成了高压驱动电路，并特别注明了含微量汞的环保回收警示。
显示屏的背光输入连接器，粉色与黑色线缆为 CCFL 灯管提供高压交流电源；此处可见蓝色的塑料压接件，用于将灯管插头可靠固定在屏框上，防止振动导致的接触不良。
显示模组与控制电路板的连接细节，其中右侧的白色柔性排线（FPC）用于传输数据，左侧连接器则负责 CCFL 背光灯管的供电，连接处的塑料护套是为了保护纤细的导线。
设备的音量调节或亮度调节旋钮特写，型号标注为“JC103B”，这是一种精密的电位器，用于调节模拟信号或控制电路参数，其旋钮表面带有防滑纹理，方便用户手动操作。
NEC 显示模组背后的逆变器（Inverter）高压驱动板，该板通过多组引线与主板通信，负责将低压直流电升压以点亮 LCD 的 CCFL 背光灯管。
逆变器板上的高压警示标签特写，提醒用户在断开电源前不要操作，因为 CCFL 背光系统工作时内部存在高压，不当操作可能导致电击。

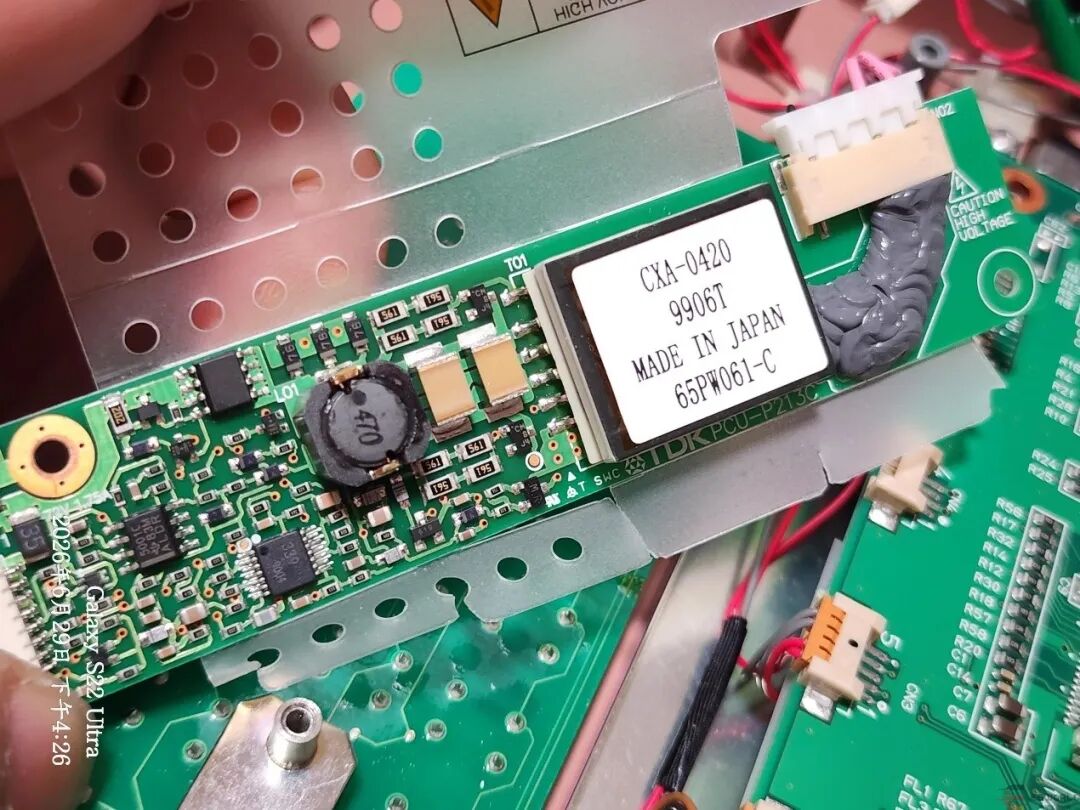

逆变器电路板的全貌，可以看到明显的电源管理电路，包括大型电感器（470）和多颗贴片电容，这些组件共同构成了高效的 DC-AC 转换电路。

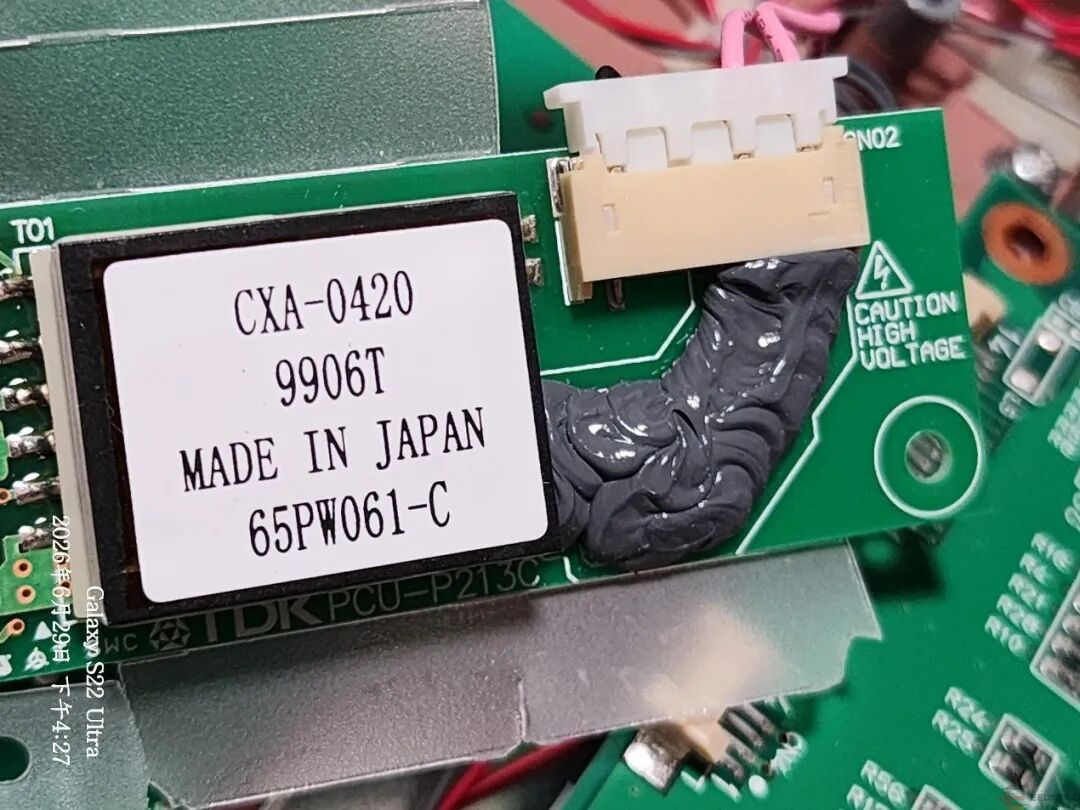

逆变器变压器（CXA-0420）的侧视图，由于采用了绝缘胶固定引线，这不仅加强了结构稳定性，还起到了防潮和降低震动的作用，体现了工业设备的高可靠性要求。
日期代码分析：设备内的 TDK 高压逆变器（型号：CXA-0420）标签上明确印有“9906T”字样。在电子元器件的生产批次标识中，这通常代表 1999 年第 6 周（或包含 1999 年的相关生产周期）。
组件背景：该逆变器（CXA-0420）属于 TDK 的长效产品系列，虽然该系列在 2017 年已宣布停产（EOL）并转向 LED 技术，但其设计和量产时间主要集中在 20 世纪 90 年代末到 21 世纪初。
配套架构：整机采用的 AMD Geode 架构计算模块（SOM-2354）也是该时期工业嵌入式终端的典型配置，这与 1999 年左右的电子元器件生产日期代码高度吻合。
逆变器板的 PCB 背面走线细节，可以看到复杂的功率 MOSFET 和驱动芯片，用于精确控制背光亮度，其布局极其规整，反映了严谨的工业设计水平。
控制电路板的背面焊接工艺，由于采用了通孔插针焊接，使得电路板在受震动时具有极高的机械稳定性，是常见的工业级板卡设计特征。
拆解下来的螺丝阵列，包含多种不同长度的自攻螺丝与机械螺丝，全部一共拆解就这些螺丝。
最后全家图，这是一套模块化设计的紧凑型工业终端，其核心采用了基于 AMD Geode 架构的 SOM-2354 计算模块与工业级 Transcend CF 卡存储方案，并配有 NEC 高分辨率显示屏及配套的高压逆变驱动电路，整体架构展现了高度集成的工业级高可靠性设计，不仅通过物理屏蔽与加固确保了复杂环境下的电磁兼容与结构稳定性，还通过科学的模块布局简化了维护流程。
针对本次终端设备的拆解，大家有什么看法，欢迎一起讨论。
