随着全球能源转型加速，大容量储能系统、固态变压器（SST）及智慧能源管理对系统安全性、高效率与智能化提出了前所未有的挑战。

德州仪器（TI）于 9 月 17 日和 9 月 22 日分别在杭州和深圳两地举办了能源基础设施技术研讨会。

本次会议聚焦行业痛点，通过深度的技术分享，从应用和产品角度展示 TI 如何利用领先的半导体技术和创新，助力构建更安全、更高效、更智能的能源基础设施。

本次研讨会的技术资料已梳理，欢迎下载。点击文末“阅读原文”，即可获取下载入口。

活动高光回顾

TI 新一代 EIS 解决方案，助力探索大容量储能安全监测新界限
DAB 技术和储能应用概览
固态变压器(SST) 架构设计和系统方案
TI 边缘 AI 嵌入式产品组合，赋能智慧能源管理
针对新能源的 TI 电流检测、和隔离技术方案
针对新能源系统设计的可编程逻辑和精密运放技术方案
面向新能源系统设计的氮化镓(GaN)技术与方案

▼活动现场掠影

▼更多精彩瞬间，

点击下方视频回顾

Demo 展示

围绕大容量储能安全监测、EIS 测试与光伏系统高效转换，本次活动展示了三项 TI 参考设计：集成 EIS 的高达 1500V 可堆叠电池管理单元可监测电芯电压、温度与阻抗；双向 SAB DC/DC 变换器为电池包 EIS 测试提供激励源设计；基于 GaN 的 3.6kW 单相组串式逆变器展示了高功率密度的光伏并网方案。

向右滑动，

查看各项 Demo 的技术细节

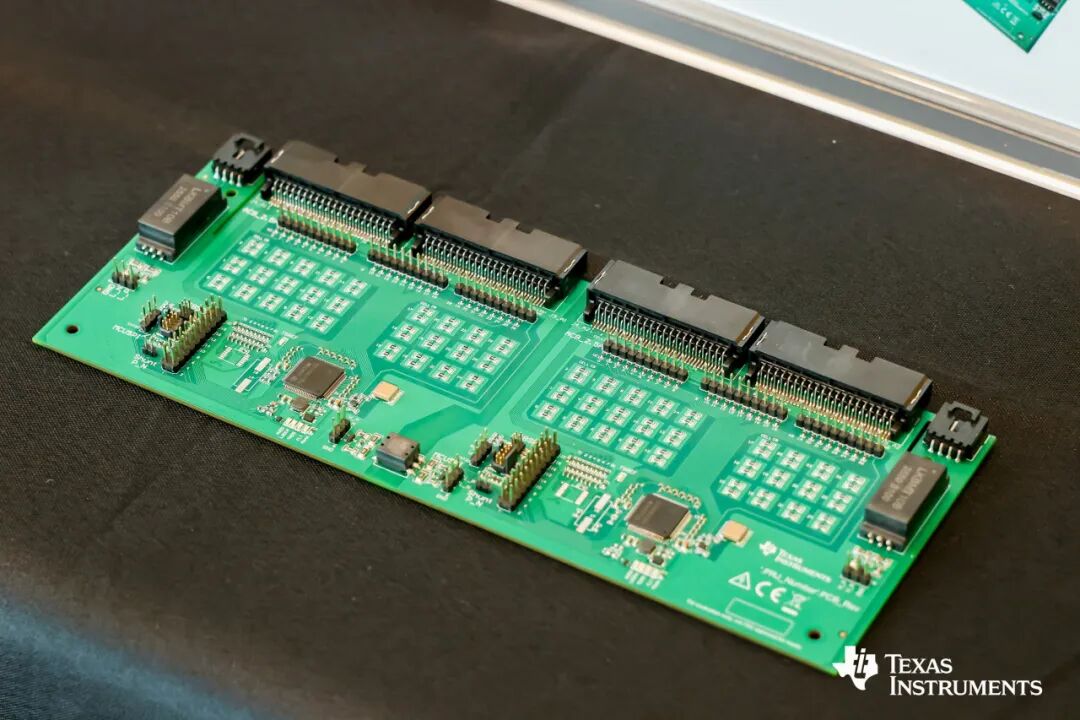

具有集成 EIS 的高达 1500V 可堆叠电池管理单元参考设计 (TIDA-010978)

该参考设计是一种全面的电芯温度传感和高电芯电压精度锂离子 (Li-ion)、磷酸铁锂 (LiFePO4) 电池包（52 芯和 104 芯）。该设计可监测每个电芯的电压、电芯温度和阻抗，同时支持集成电化学阻抗谱分析 (EIS) 和稳健的菊花链通信。此参考设计支持高达 1500V 的可堆叠储能系统。得益于这些特性，该参考设计适用于高容量电池包应用。

特性：

用于实时监测的集成 EIS
阻抗精度：1%（具有 5A 励磁和 100uΩ 阻抗，测量频率：0.04Hz 至 2kHz）
-40°C 至 85°C 时的电芯电压精度为±1.7mV
具有数据重新计时和环形架构的稳健菊花链通信，适用于 1500V 可堆叠系统
通过多路复用器 (MUX) 实现全面的电芯温度检测，每个电池包最多可支持 52 或 104 节电芯
具有低功耗关断模式 (<10µA) 的可编程电芯/电池组保护（OVP、UVP、OTP）
可扩展的模块化架构，支持通过菊花链和 CAN 接口进行多组扩展

向堆叠有源桥（Stacked Active Bridge, SAB）DC/DC变换器激励源参考设计

本参考设计是一款双向堆叠有源桥（Stacked Active Bridge, SAB）DC/DC变换器，专为电池包电化学阻抗谱测试（EIS）激励而设计。

该设计能够生成频率范围为 0.04 Hz 至 2000 Hz、峰峰值电流最高达 8 A 的正弦激励电流。

特性：

采用双向堆叠有源桥（SAB）拓扑，并使用简单的单相移（Single Phase Shift, SPS）控制策略
采用 PI + PR 闭环控制算法，实现 0.04 Hz 至 2000 Hz 范围内的正弦电流精确控制
支持 SPI 和 CAN 通信接口
支持最高 52 串（52S）电池包系统
基于 TMS320F28P55 实现数字控制

基于 GaN 的 3.6kW 单相组串式逆变器参考设计 (TIDA-011008)

此参考设计概述了如何实现基于 GaN 的单相组串式逆变器。该设计由一个串式输入组成，能够处理多达 10 个串联的光伏 (PV) 电池板。从串式输入到 230V 单相电网连接的标称额定功率最高可达 3.6kW。两个功率级的数字控制在单个 C2000™ MCU 上执行。该电路板还具有一个 WiFi® 通信端口，可实现简单的远程监视和控制访问。

特性：
