拆解两个不常见的小玩意：看看里面藏了啥

又来拆两个小玩意，第一个，打眼一瞅好像新能源小玩具，但是这个玩意不是，这个我一开始认为是吸耳屎的那种，后来查看数据，其实差不多。是用来美容，吸黑鼻头使用的。

美容仪器的整体外观，机身为浅绿色与乳白色拼接，正面带有标志性的电源控制按键。

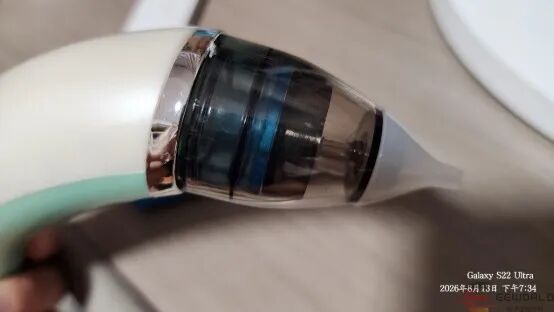

仪器前端的透明工作舱和硅胶吸头，内部结构清晰可见，用于直接接触皮肤进行抽吸。

机身底部的充电接口，采用传统的 Micro-USB 充电插槽设计。

卸下前端透明吸头后的内部导气管与接口细节，金属镶嵌孔用于增强结构强度。

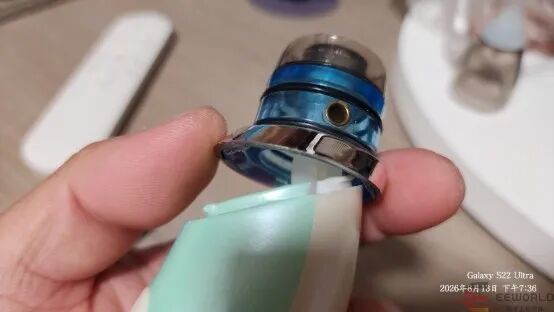

拧开并部分分离前端舱体时的侧面结构，可以看到内部的橡胶密封圈及卡扣设计。

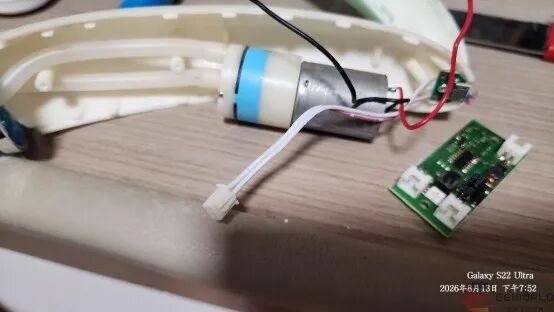

拆开机身外壳后的内部全景，主板、微型马达和电池连接线布局一目了然。

尾部的小块子PCB板，上面整合了 Micro-USB 充电座与导线焊盘。

机身内部的微型直流马达，金属外壳上印有规格型号及工作电压参数，为6v直流电机。

主控电路板的正表面，板载多路排针接口、电解电容、微动开关及控制芯片。

高倍特写了主板核心的 SOP 封装微控制器（MCU）芯片，以及周边的贴边电阻、电容和三极管元件。芯片没有丝印，不知道是不是打磨去了。

EEWorld论坛网友@王栋春表示，很多这类小电器里面都会有什么丝印都没有的IC。@hjl2832则认为有些产品的芯片丝印是故意人为磨掉的，出厂就没打字。他曾经买过某国产8位MCU的芯片，5种样品出厂就都没打字。只有包装袋子上贴了是什么型号，问厂家，人家说很多客户就是要求不打字。

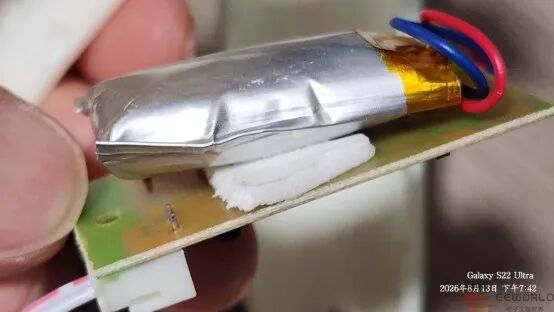

电池我开始以为是18650，结果反过来是这种锂电池，已经鼓包了，使用双面胶固定主板上。

我有试过使用18650供电，但是启动不了。手摸那颗电容非常烫手，应该是有问题，哪个元件坏了。

6v的这个马达，我使用两节18650，还是没有运转，那应该是马达有问题，启动后不转，那颗电容才会发热。

再来拆一个小玩意，那次朋友收拾屋子，有人搬走，我发现这个玩意，问朋友，他说是口罩时期使用的，那我要拆开看看是啥玩意。

设备的完整外观，为长方形蓝色塑料外壳，配有挂绳。表面贴有标签，印有“This belongs to:”和联系电话，以及“SG UNITED”标志。拆解前，需要确认挂绳是否会妨碍后续操作，通常它是卡在内部的。

翻转设备，背面信息量更大。印有二维码、序列号、IMDA合规信息以及“Property of Singapore Government”字样。右侧有一个圆形的、带有“十字”凹槽的电池盖，标有“OPEN”和箭头指示，这表明电池仓是用户可自行开启的。手指正指着电池盖边缘，暗示此处是拆解的突破口。

按照指示旋转电池盖后，盖子已被取下，露出了内部的CR2477锂电池。硬币作为参照物，突显了电池的大尺寸。电池正极朝上，印有“Henli Max CR2477”字样。同时，电池仓周围的黑色橡胶密封圈清晰可见，这是为了保证设备具备一定的防水性能。

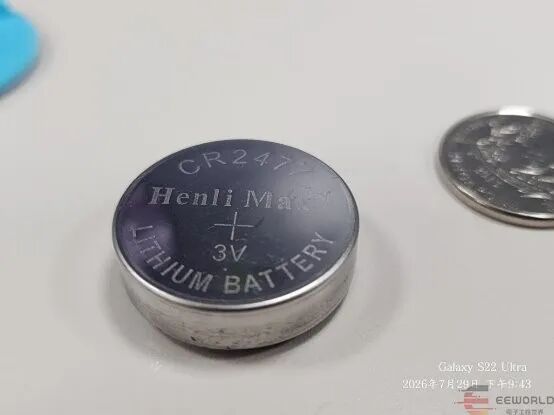

电池已被完全取出，其侧面和底部的“Henli Max CR2477 3V LITHIUM BATTERY”标识完全暴露。这确认了设备的主电源规格。移开电池是接触内部电路板的必要步骤，接下来需要寻找固定外壳的螺丝或卡扣。

这是取出电池后电池仓的特写。可以看到底部的金属触点（负极）和侧面的环形弹片（正极）。外壳材质为ABS塑料，并有防呆标记“>ABS< 9”。黑色密封圈槽依然可见。在电池仓底部边缘，隐约可见一条缝隙，这是分离外壳的关键位置。

外壳已被撬开，分成了上下两部分。内部的绿色PCB电路板显露出来。电路板通过红黑导线与电池仓连接。白色塑料圆片可能是某种缓冲垫或起到固定作用。这表明外壳是通过卡扣固定的，需要使用撬棒沿缝隙将其无损分开。

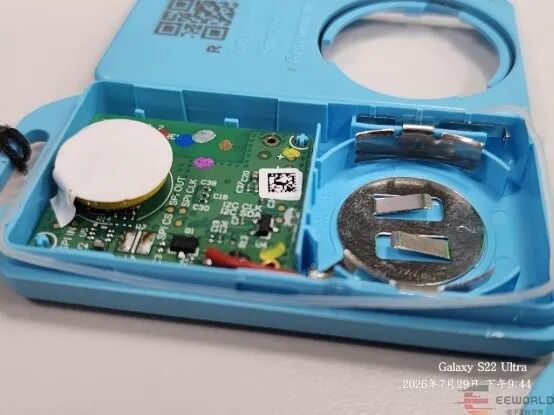

外壳进一步分离，电路板整体呈现在视野中。可以清楚看到PCB上的各种元件，如集成电路（IC）、电阻、电容等。红黑导线连接着电池正负极触点。连接挂绳的塑料结构也清晰可见。此时，电路板主要由导线连接着，尚未完全从底壳脱离。

高倍放大视角，聚焦于电路板的核心区域。PCB上的二维码和“12C CLK”、“12C SDA”、“SPI CS”、“SPI OUT”、“SPI CLK”等测试点清晰可见，这些是用于烧录程序或调试的接口。两个黑色SOP封装的IC（可能是微控制器和射频芯片）位于中央。红黑导线的焊接点也清晰可见。

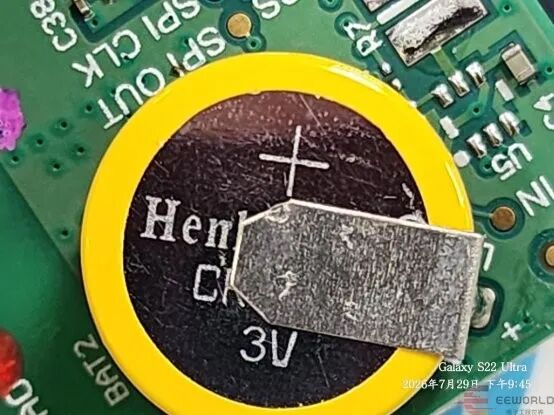

进一步特写，聚焦于电池正极的环形金属弹片及其连接的导线焊盘。PCB边缘标有“U5”、“N1”、“7”等位号。黄色的胶带或绝缘层包裹着导线连接处，防止短路。

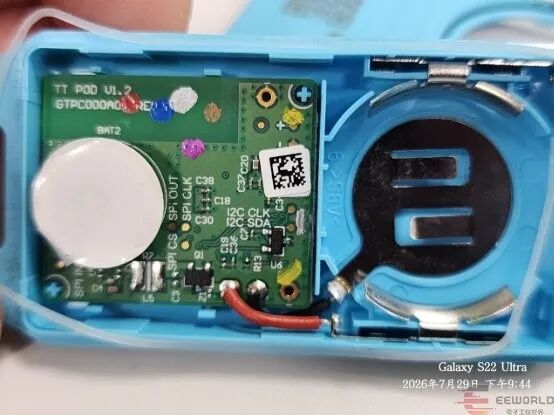

这是电路板在底壳中的完整展示。板上丝印清晰，标有“TT POD V1.2”、“GTPC000A04 RE‘V”等型号信息。有趣的是，板子上还有几个彩色圆点标记（红、蓝、白、粉、黄），这可能是工厂生产时的质检或校准标识。红线直接焊接到电池负极弹片上。

拆开外壳后完整的主板正面特写，中央搭载了一颗意法半导体的微控制器，周边分布着密集的阻容元件、晶振以及用于调试和连接的金手指测试点。

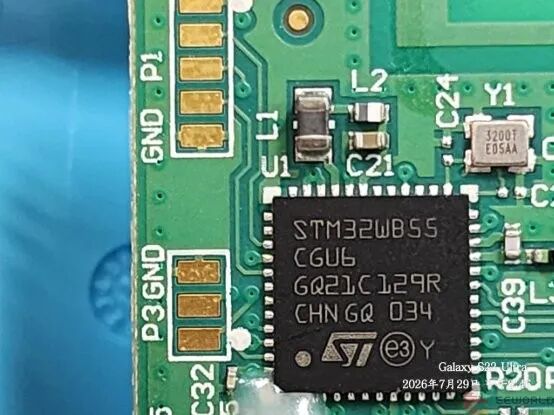

特写了主板核心的 STMicroelectronics 微控制器（型号为 STM32WB55CGU6），这是一颗集成蓝牙低功耗和无线功能的微控制器，常用于物联网智能设备。

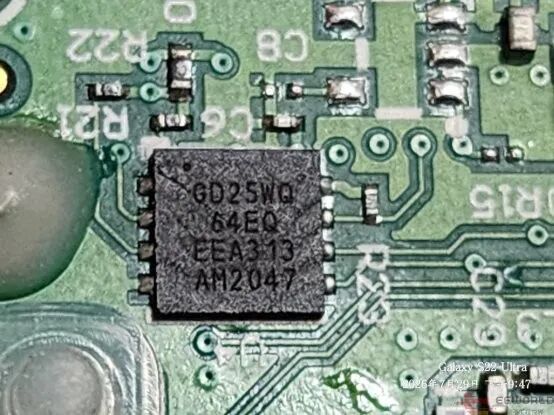

另一颗关键的集成电路芯片，丝印显示其为兆易创新（GigaDevice）的 GD25WQ64EQ 串行闪存芯片，用于存储设备固件和数据。

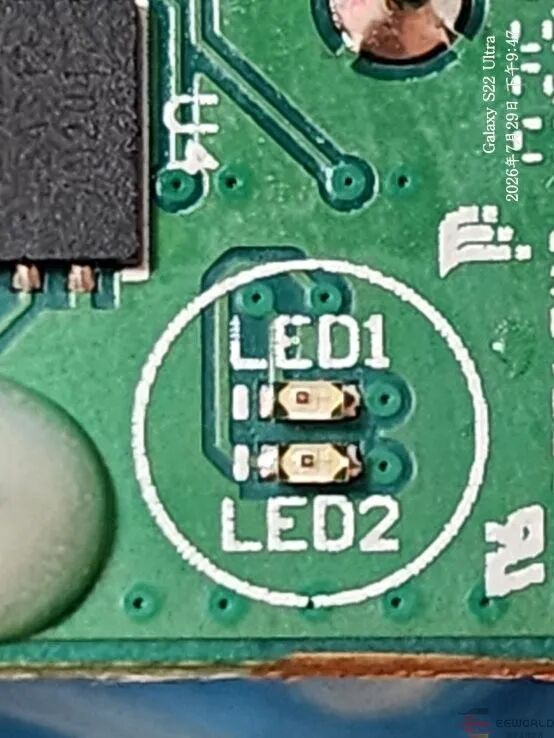

电路板上的 LED1 和 LED2 两个微型贴片发光二极管，外围绘有清晰的圆形丝印框作为定位指示。

聚焦于电路板边缘的制造丝印信息，包含电路板批次号、UL安全认证标志（如 94V-0 阻燃等级）以及生产日期代码。

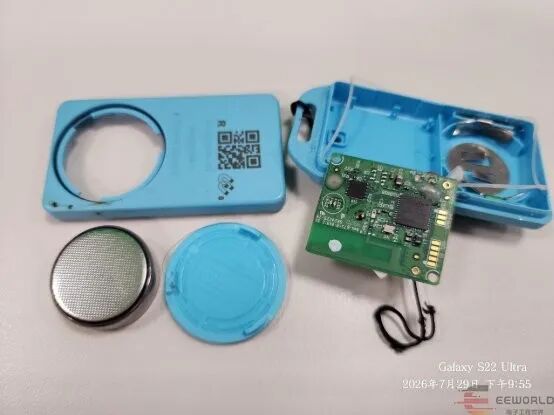

该电子追踪设备（如新加坡的 TraceTogether Token 防疫/定位器）的完全拆解全家福，包括上下蓝色塑料外壳、CR2477 纽扣电池、电池后盖以及带有核心芯片的主电路板。

查看了这个设备的参数。

这个设备是新加坡政府在COVID-19（新冠疫情）期间推出的一款名为 TraceTogether Token（合力追踪器） 的便携式电子追踪设备。它的核心作用和特点包括：

近距离接触追踪（Contact Tracing）：该设备主要用于记录人与人之间的近距离接触数据，以协助卫生部门快速识别和隔离可能暴露于病毒风险中的人群。

蓝牙通信技术：它内置了蓝牙模块（如拆解中看到的 STM32WB55 无线微控制器），能够自动扫描并与其他附近的 TraceTogether Token 或运行同名应用程序的手机交换加密的临时用户 ID。

弥补数字鸿沟：它的设计初衷是为了覆盖没有智能手机、不会使用智能手机或因手机系统限制无法顺畅运行防疫应用的群体（如老年人和儿童）。

注重隐私与离线存储：设备本身不具备 GPS 定位功能，也不会收集用户的地理位置信息，它只通过蓝牙记录近距离接触数据，并且数据在本地加密存储约 25 天后会自动循环覆盖删除。此外，它没有蜂窝网络或互联网连接，数据无法远程调取，只有在用户确诊后需由本人将设备交予卫生部进行解密读取。

就是这么两个小设备，欢迎大家一起讨论下！
