窥探毫米波雷达的"五脏六腑"不难发现，天线作为"第一道门户"，其性能直接决定了雷达的探测精度和可靠性，要求材料具备优异的电气性、耐温性、尺寸稳定性、加工性、轻量化等特点。
缝隙波导阵列天线是毫米波段的天线，其典型结构是在金属波导中设置多个缝隙天线元件，以阵列天线的形式工作。目前主要涉及的高分子材料解决方案主要有PPS、PBT等高性能工程塑料，但仍存在加工工艺不良率、飞边导致的成本高，电镀后镀层易剥离、翘曲，不满足材料尺寸精度等问题。
针对毫米波雷达缝隙波导阵列天线的材料问题，旭化成推出XYRON™ AA105-52（开发中）和XYRON™ DG040，有助于降低波导缝隙阵列天线的重量和制造成本。
毫米波雷达
缝隙波导阵列天线的"材料密码"
旭化成正在开发使用金属镀层XYRON™ AA105-52（开发中）形成波导，以减轻波导缝隙阵列天线的重量和制造成本。
旭化成已量产的XYRON™ DG040是一种混合PPS和PPE的合金级材料，提高高温下的尺寸稳定性，并且添加专用玻璃填料降低尺寸变化的各向异性。
这两个牌号具有高耐热性，在很宽的温度范围内可实现稳定的低线膨胀系数，是适合将波导缝隙阵列天线等要求精度的金属部件树脂化的产品。
XYRON™波导缝隙天线材料解决方案优势
旭化成XYRON™波导缝隙天线材料解决方案采用注塑+电镀工艺
XYRON™具有优异的电镀性能，与PPS加工工艺相比可减少一道特殊前处理（如喷砂工艺等），从而有效降低工艺不良率。
与PPS等加工工艺对比
(*旭化成公司测试结果，仅供参考)

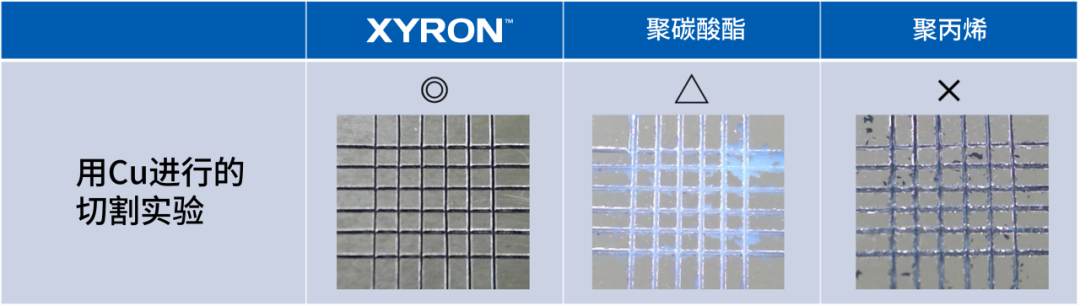

XYRON™比PC和PP等其他材料对铜的粘附性更好，电镀铜之后，无剥离现象。
电镀铜后，几乎无剥离现象
(*旭化成公司测试结果，仅供参考)
尺寸稳定性和形状再现性
旭化成XYRON™ AA105-52（开发中）和XYRON™ DG040（量产）材料具有高尺寸精度，满足产品精度高的要求，低线膨胀系数，比其他树脂（PPS等）具有低翘曲，可按照设计方式再现产品形状的特性。而且还具有轻量化的优点，与金属波导管比较可实现40%轻量化。
可满足SMT加工工艺
(*旭化成公司测试结果，仅供参考)
汽车智能化的"材料基石"
随着ADAS向更高级别发展，毫米波雷达的性能要求将持续提升。旭化成持续优化XYRON™系列材料，为汽车智能化提供坚实的"材料基石"，目前已在车载毫米波雷达、其他ADAS关联高精度要求产品上成功应用。
毫米波雷达天线示意图
