一、电源纹波的基本概念
电源纹波是指在直流电源输出中叠加的低频交流成分，表现为电压或电流的周期性波动。这种波动对电子设备的性能和稳定性有着重要影响。
①纹波与噪声的区别

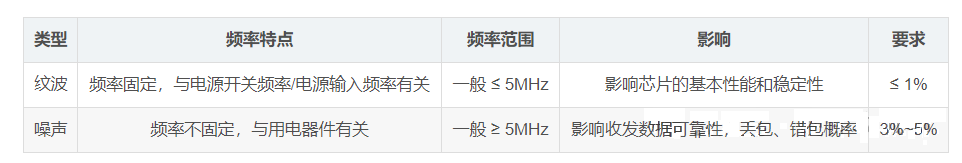

纹波是有规律的周期性波动，通常与电源的开关频率相关，而噪声则是随机的、尖锐的毛刺，如下图所示。
②纹波的产生原因
纹波的产生主要与以下几个因素有关：
开关电源的工作机制：开关电源在工作时，其内部的开关元件（如晶体管、二极管等）会周期性地导通和截止，这种周期性的动作会在输出端产生纹波。
滤波器的性能限制：尽管电源设计中包含了滤波器来减少纹波，但由于滤波器的物理特性，完全消除纹波是不可能的。
输入电源的波动：电网电压的波动、电源线路的噪声等都可能成为纹波的来源。
负载变化：当负载电流发生变化时，电源需要调整输出以适应新的负载需求，这个过程也会产生纹波。
③纹波的危害
纹波对电子设备的影响是多方面的，包括但不限于：
信号干扰：纹波可能干扰电路中的信号传输，导致数据错误或系统不稳定。
噪声增加：纹波可能被电路中的敏感元件放大，转化为噪声，影响设备性能。
电磁兼容性问题：纹波可能通过电源线或地线辐射，引起电磁干扰，影响周围设备。
设备寿命缩短：纹波引起的额外热量可能会加速电子元件的老化，缩短设备寿命。
二、电源纹波的测量方法
测量电源纹波通常需要使用示波器，以下是详细的测量步骤：
选择合适的探头档位：根据测量的电压范围选择合适的探头档位。对于低电压信号，建议使用1X档位以减少噪声衰减.
设置通道耦合：将示波器的通道耦合设置为交流（AC），以滤除直流分量，专注于纹波的测量。
带宽限制：设置适当的带宽限制，如20MHz，以滤除不必要的高频噪声。

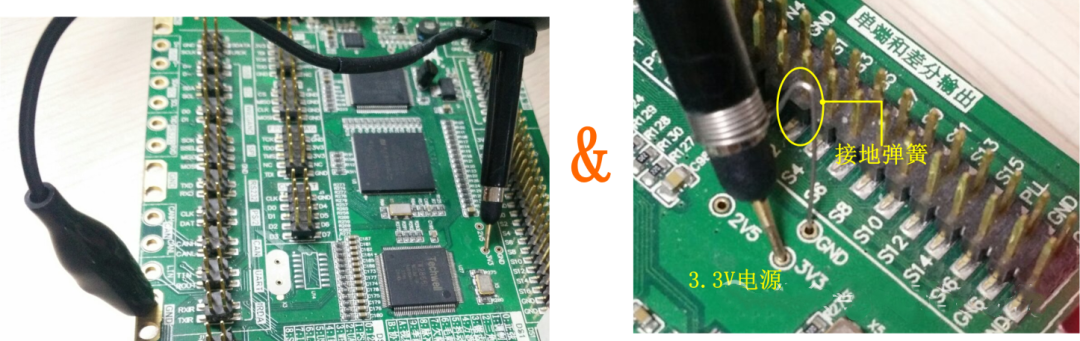

接地：使用示波器探头的接地弹簧进行接地，以减少电磁干扰。
触发设置：选择合适的触发模式，如边沿触发，以稳定地显示纹波波形。
测量结果：记录纹波的峰峰值，这是评估电源质量的关键参数。
三、电源纹波的抑制方法
为了减少电源纹波，可以采取以下措施：
优化滤波电路：使用π型或LC型滤波器来减少纹波。
增加电容：在电源输出端增加电容，特别是低ESR的电容，以提高滤波效果。
调整电感值：适当增加电感值可以减少纹波，但需注意对动态响应的影响。
使用低压差线性稳压器（LDO）：在开关电源输出后使用LDO可以进一步减少纹波，适用于对电源质量要求极高的场合。
提高开关频率：提高开关电源的开关频率可以减少单个开关周期内的纹波。
优化PCB布局：合理的PCB布局可以减少电磁干扰，从而降低纹波。
四、纹波的表示方法
电源纹波可以用有效值或者峰值来表示，或者使用绝对量、相对量来表示。一般情况下，公司会使用峰峰值，也就是压差（波峰波谷相减）的绝对值来表示，同时会比较相对量是否满足标准要求。
五、总结
电源纹波是电源质量的一个重要指标，它直接影响电子设备的性能和稳定性。通过精确测量和有效抑制电源纹波，可以提高电源的稳定性和电子设备的性能。在设计和测试电源系统时，对纹波的精确测量和有效控制是至关重要的。
