雷德森安德乡亲们，今天给大家拆解一个WiFi智能插座。产品型号是T1s301-GB，最大电流16A，最大功率4000W，看起来有3C认证。

侧面视图。

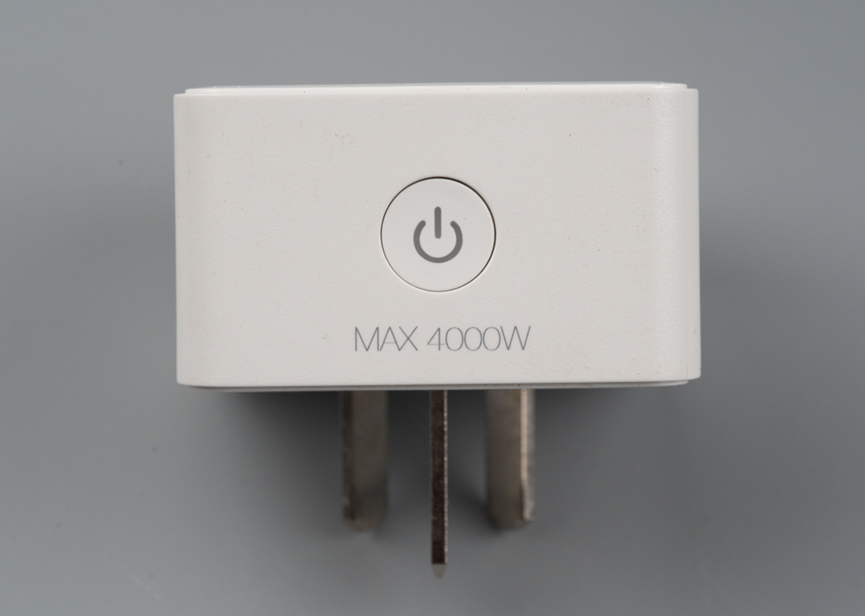

顶部有一个手动开关按钮。

拆解的时候，我先把后面的盖子很轻松就拆开了。

但是前面这个面板怎么都拆不下来。

用水口钳剪了半天，才看出来前面板为啥拆不开，这种卡扣方式，是真难拆，以后要防拆产品的注塑外壳可以参考这个了。

嗯，功夫不负有心人，总算给拆下来了。但是这时候我也意识到，拆前面板是完全没必要的。这件事告诉我们一个道理：方向错了越努力离目标越远！

唯一能做的就是给大家看一眼零线火线插孔的挡块。有了这个东西，插插座时总要活动活动旋转旋转才能插进去，很考验手法和力度。但是没有这个东西就危险很多。

回到背面继续拆解。既然说前面板和拆解无关，那说明板子只能从这一面拆解出来。仔细观察发现零线和火线插片旁边还有两个焊点，看来这就是关键了。

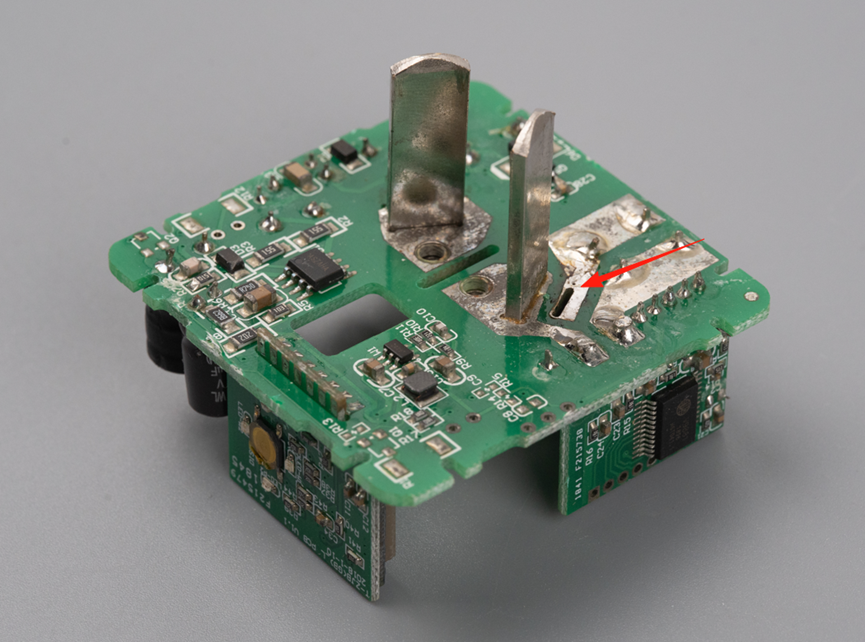

清理掉这两焊点上的焊锡之后，果然轻松把板子拿下来了。这个板子上在两面都角焊了一个子板。板子背面有一个AC-DC芯片，以及一个DC-DC电路。

换个角度看。

继电器是来自宏发的HF115F，这个继电器额定电流16A，所以外壳上也标了最大电流16A。实际上外壳应该写额定电流，但是整个智能开关的额定电流肯定小于16A了。

作为一个智能开关，肯定要有一个控制系统，控制系统供电是3.3V或者5V这种电压等级，这就需要有一个AC-DC电路来实现。这是AD-DC的部分器件，其中两个电解电容是3.3uF400V。

电容品牌是艾华。

这是其中一个子板，背面贴了一个WiFi模组。

这个子板正面是按键和四颗LED指示灯，按键在拆解的时候把盖子给磕掉了。

另一个子板上面的芯片型号是V9881，查找一番发现这是来自杭州万高科技的计量芯片，这个芯片集成了模拟前端、电能计量模块、增强型8052内核、RTC、WDT、Flash、SRAM、LCD驱动等等。由此来看这个WiFi智能插座可以统计消耗的电量，如果你愿意，甚至可以给这个智能插座加一个LCD屏幕用来实时显示用电信息。

这个子板的背面有一个锰铜分流器，连接交流电的一个相线。上面那个V9881芯片就是通过采集这个分流器上的压降来实现计量的。

这个板子的生产周期是18年第34周。

板子背面有一个三极管开瓢了，不确定是不是拆解时造成的损伤。

三极管内心OS：我裂开了！

咱给它彻底掰掉看看里面是啥，看了半天也看不出所以然

总体来说，这款WiFi智能插座外壳防拆设计有点巧妙，前面板的卡扣结构，对普通用户形成了有效防护且增加了拆解难度。硬件方案相比之前拆解的小米智能插座增加了电量统计功能。小米智能插座拆解文章：10年前的小米智能插座拆解，用料比现在99%的同类产品都能打！

以前总在书上看到或者听别人说这句话：方向错了越努力离目标越远！但是人教人教不会，事教人一遍就会。以后还是要多观察多思考，站在产品经历和结构工程师的角度思考，也许就能更大程度的避免拆解时的无效努力。
