前几天10元钱在网上淘了一个电子垃圾。

虽说是电子垃圾，但是看着性价比贼高，三个USB3.0母口，一个HDMI接口，一个以太网接口、一个VGA接口，另外还有一个Type-C口。

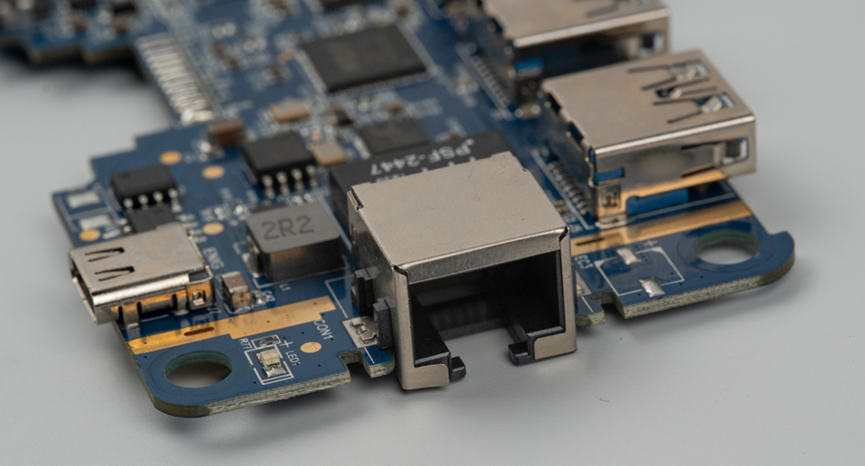

以太网接口特写。

Type-C特写，看起来这个Type-C口只能用来供电。

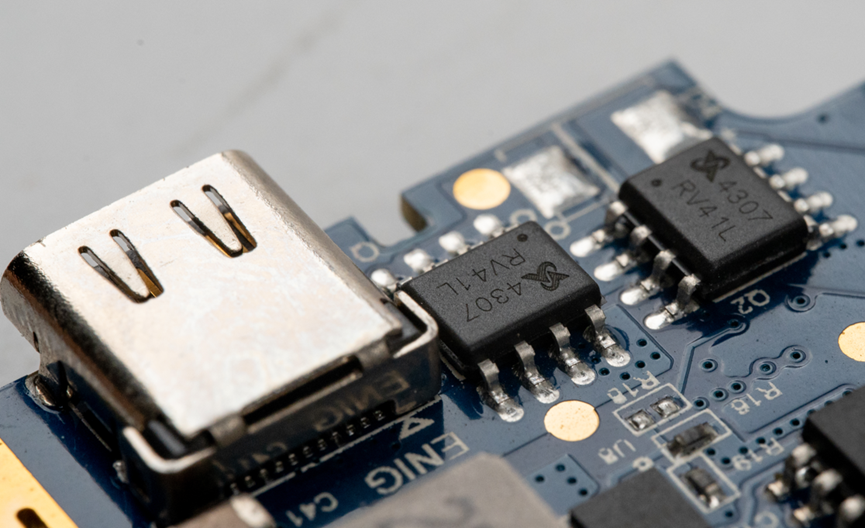

Type-C口旁边有两个来自Sinopower的MOS管，型号SM4307PSKC-TRG，组成了一个背靠背电源保护电路。

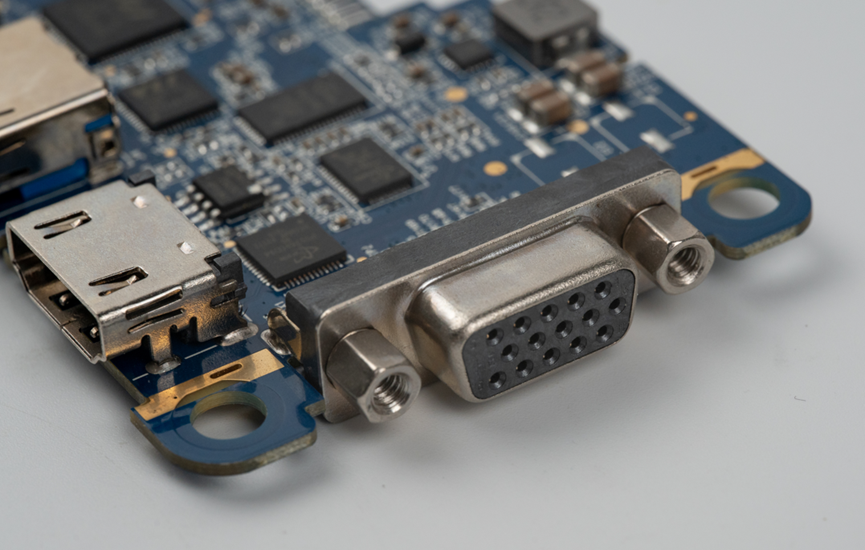

VGA接口特写。

HUB芯片的型号是VL817-Q7。

以太网phy芯片型号是RTL8153B。

板子上还有另一个VLI的芯片，型号是VL102-Q4，是一款高度集成的单芯片 DisplayPort Alternate mode 和 Power Delivery 3.0 控制器，适用于 USB-C 设备。它支持 USB-C 视频适配器和多功能扩展坞等应用。

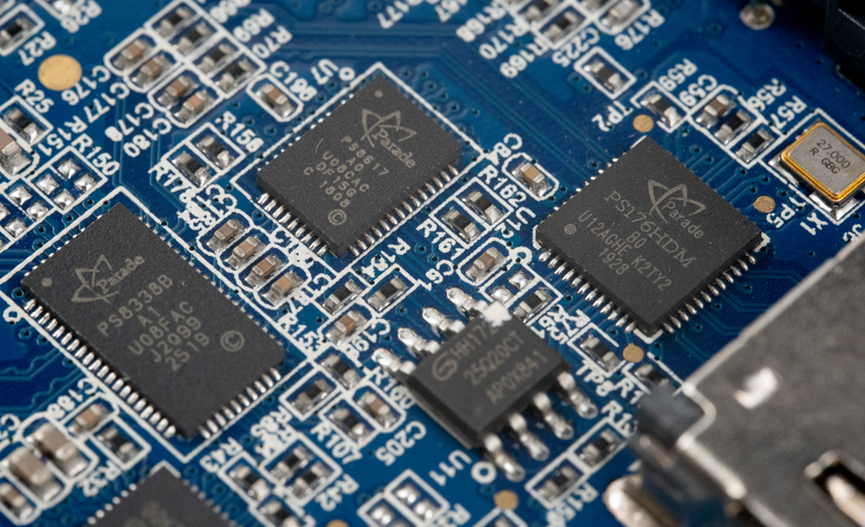

板子上还有一堆parade(谱瑞科技)的芯片，有PS8338B、PS8617、PS176HDM。

板子背面基本上都是阻容器件，集成IC比较少。

这里是焊线焊盘。

我本来打算买回来焊上线试试看能不能工作，但是拿到手之后实在没兴趣了。我感觉我已经电子阳痿了，看到一些东西总想拥有，但是真到手了，却力不从心，于是放在旁边冷落了。我想着与其这样，不如赠送给有兴趣折腾的兄弟拿去使劲折腾吧，有需要的留言区联系，东西只有一个，送给留言区最上面的兄弟（ps：这东西有可能已经被别人把玩过了，所以不确定有没有毒，玩意折腾这个把电脑的身体搞坏了，恕不负责，毕竟我只是过手了但是没有把玩哦）。
