单片机还能这样输出PWM

作者 | strongerHuang

微信公众号 | 嵌入式专栏

我们现实生活中，很多电子产品都运用到了PWM，比如汽车、冰箱、洗衣机、风扇、照明灯、玩具等。或许你感受不到它的存在，但它却隐藏我们身边无数的电子产品之中。

PWM相关的问题粉丝问的比较多这里就分享一下关于PWM常见的一些用法。

什么是PWM？

PWM：Pulse Width Modulation，脉冲宽度调制。

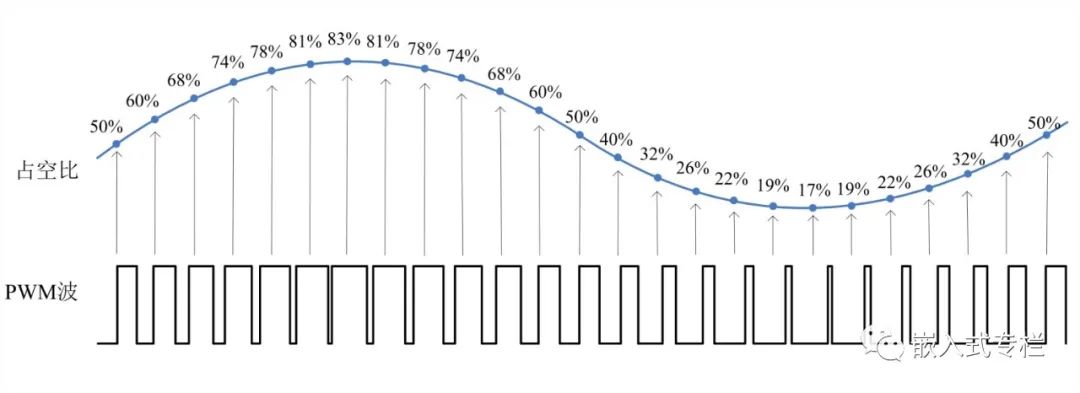

网上的解释很多，通过下图，你就能直观的理解PWM，其实就是高低电平组成的脉冲信号。

通过改变其中频率（脉冲周期）、占空比，就能应用在很多场合。

PWM常见输出方式

通过上面描述，PWM就是一个IO口以不同的时间周期输出高、低电平。

1.新手（菜鸟）级别

while循环中，阻塞延时，控制IO口高低输出：

while(1){  IO口高电平  Delay阻塞延时  IO口低电平  Delay阻塞延时}

阻塞延时可以是：软件模拟延时，定时器阻塞延时等。

2.入门（初级）级别

while循环中，非阻赛延时，控制IO口高低输出：

while(1){  IO口高电平  Delay非阻塞延时  IO口低电平  Delay非阻塞延时}

非阻赛延时可以是：定时器标识检测、RTOS（系统）延时等。

3.熟悉（中级）级别

定时器中断控制IO高低电平输出：

定时器中断配置 ——> 启动定时器 ——> 响应中断，控制IO高低电平···

4.熟练（中级+）级别

定时器PWM硬件控制输出：

配置PWM对应的IO，以及定时器PWM输出 ——> 启动PWM自动输出···

void AppTask(void *p_arg){  PWM_TIM_Configuration();
  PWM_Output(频率, 占空比);
  while(1)  {    //自己的应用代码  }}

比较：

上面几种PWM输出方式，前面三种都会CPU干预PWM的输出，也就是会占用CPU资源，特别是前面两种方式，不仅占用CPU，误差还比较大。

使用第三种中断方式，如果频率比较高，CPU消耗的也比较严重。这种情况适合于没有硬件PWM输出的单片机。

第四种就是单片机自带硬件PWM输出功能，只需要简单配置就可以自动输出PWM波形，无需CPU干预。

硬件输出PWM例子

这里以大家熟悉的STM32F1为例：为大家简单分享一下硬件定时器输出PWM波形。

PWM定时器相关宏定义：

//定时器计数时钟(1M次/秒)#define PWM_COUNTER_CLOCK         1000000   //预分频值(与系统时钟、计数值有关)#define PWM_PRESCALER_VALUE       (SystemCoreClock/PWM_COUNTER_CLOCK - 1)

PWM配置：

/**  * @brief  定时器PWM输出配置  * @param  无  * @retval 无  */void PWM_TIM_Configuration(void){  GPIO_InitTypeDef        GPIO_InitStructure;  TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;  TIM_OCInitTypeDef       TIM_OCInitStructure;
  /* 时钟配置 */  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
  /* 引脚配置 */  GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_0;  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;  GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;  GPIO_Init(GPIOA, &GPIO_InitStructure);
  /* 时基配置 */  TIM_TimeBaseStructure.TIM_Prescaler = PWM_PRESCALER_VALUE;         //预分频值  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;        //向上计数  TIM_TimeBaseStructure.TIM_Period = 0xFFFF;                         //定时周期(暂定值)  TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;            //分频因子  TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
  /* PWM模式配置 */  TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;                  //输出PWM1模式  TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;      //使能输出  TIM_OCInitStructure.TIM_Pulse = 0;                                 //脉宽值(暂定值)  TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;          //输出极性(TIM_OC1对应通道1)  TIM_OC1Init(TIM2, &TIM_OCInitStructure);}

PWM输出函数接口：

/*** @brief  输出PWM  * @param  Frequency:频率                      Dutycycle:占空比  * @retval 无  */void PWM_Output(uint32_t Frequency, uint32_t Dutycycle){  uint32_t tim_period;  uint32_t tim_pulse;  tim_period = PWM_COUNTER_CLOCK/Frequency - 1;                      //计算出计数周期(决定输出的频率)  tim_pulse  = (tim_period + 1)*Dutycycle / 100;                     //计算出脉宽值(决定PWM占空比)  TIM_Cmd(TIM2, DISABLE);                                            //失能TIM  TIM_SetCounter(TIM2, 0);                                           //计数清零  TIM_SetAutoreload(TIM2, tim_period);                               //更改频率  TIM_SetCompare1(TIM2, tim_pulse);                                  //更改占空比(TIM_SetCompare1对应通道1)  TIM_Cmd(TIM2, ENABLE);                                             //使能TIM}

初始化配置，调用函数接口，直接就输出PWM波形了：

void AppTask(void *p_arg){  PWM_TIM_Configuration();  PWM_Output(1000, 20);  while(1)  {    //应用代码  }}

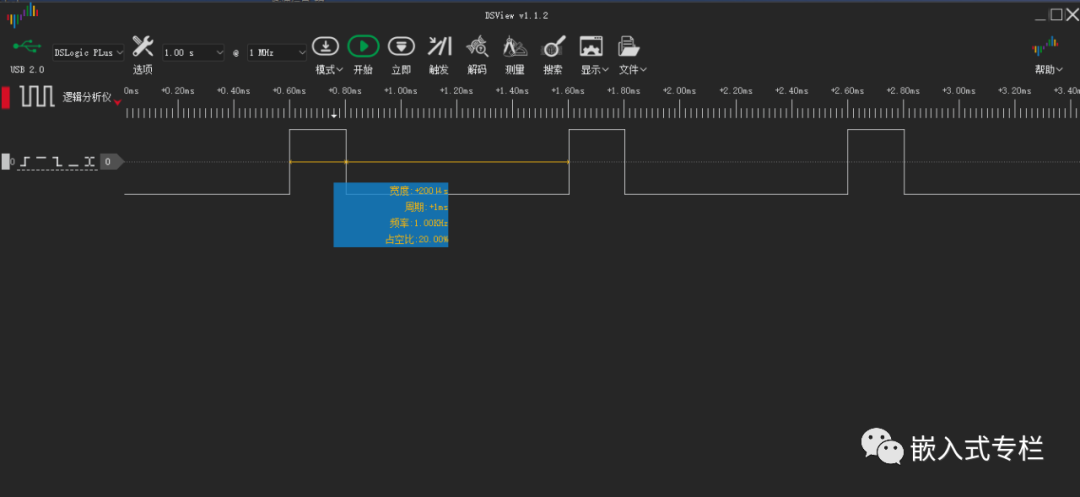

输出PWM波形：

说明：

本例使用的是STM32标准外设库，如果要深入理解其中原理，还是建议使用标准外设库。

当然，如果想要快速使用PWM这个功能，不想理解其原理，可以直接使用STM32CubeMX配置生成代码：

配置注意事项

想要更加精确控制，并更加满足应用层的需求，就需要自己一步一步深入了解原理。

下面说几点常见的问题吧。

1.引脚映射

如果你使用的引脚需要映射，就需要配置对应的参数。

比如：STM32F1使用PB11（需要查看数据手册）：

需要增加对应的“映射”代码：

//复用功能RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
//定时器（PWM）引脚映射GPIO_PinRemapConfig(GPIO_FullRemap_TIM2, ENABLE);

2.频率和占空比精度

如果使用32位定时器的话，频率范围更宽、精度也可以达到更高。比如：频率：0.01Hz、占空比0.01%等。

如果是16位的话，其中的参数都不能超过16位（65535）：

#define PWM_COUNTER_CLOCK         1000000#define PWM_PRESCALER_VALUE       (SystemCoreClock/PWM_COUNTER_CLOCK - 1)
tim_period = PWM_COUNTER_CLOCK/Frequency - 1;                      //计算出计数周期(决定输出的频率)tim_pulse  = (tim_period + 1)*Dutycycle / 100;                     //计算出脉宽值(决定PWM占空比)
