【他山之石】ICCV 2025 | ECD：高质量合成图表数据集，提升开源MLLM图表理解能力

本文第一作者杨昱威，来自澳大利亚国立大学，合作者包括章泽宇（澳大利亚国立大学）、侯云钟（澳大利亚国立大学）、李卓婉（约翰霍普金斯大学）、Gaowen Liu（思科）、Ali Payani（思科）、丁源森（俄亥俄州立大学）以及郑良（澳大利亚国立大学）。

背景与动机

在科研、新闻报道、数据分析等领域，图表是信息传递的核心载体。要让多模态大语言模型（MLLMs）真正服务于科学研究，必须具备以下两个能力：

1. 精准识别与理解图表元素（如坐标轴、图例、数据点、标题等）；

2. 对图表数据进行深度推理（如计算差值、比较趋势、跨子图推理等）；

然而，即便是最先进的开源多模态大语言模型（MLLMs），在高难度科学图表理解基准测试上准确率依旧徘徊在 30%–50%。尽管合成数据集易于生成，但它们通常存在以下问题：

• 风格单一：缺乏视觉和内容多样性；

• 缺乏真实性：与真实图表的分布差异较大；

• 数据模式受限：生成的图表数据过于简单，无法模拟复杂场景；

为此，我们提出 ECD（Effective Chart Dataset）—— 一个规模大、质量高、风格多样的合成图表数据集。同时，本文还配套设计了一条模块化数据合成流水线以及高质量评测基准 ECDBench，为开源 MLLM 提供全面的训练与评测支持。

• 论文标题：Effective Training Data Synthesis for Improving MLLM Chart Understanding

• 论文地址：https://arxiv.org/pdf/2508.06492

• 代码仓库：https://github.com/yuweiyang-anu/ECD

• 项目主页：https://effective-chart-dataset-synthesis.github.io

数据集亮点

ECD 作为一个全新的高质量合成图表数据集，具备以下核心优势：

1. 数据规模与图表多样性

• 数据量：包含 10,000+ 图表，覆盖广泛的学科主题和图表类型；

• 多样性：涵盖 25 种主题（如经济学、天文学、医学等）、29 种图表类型（如线图、条形图、热力图等），以及 252 种子图组合（包括多种复杂布局，如 2 行 3 列、3 行 3 列布局等），是同类合成数据集中覆盖范围最广的。

2. 高质量问答对

数据集包含 300k+ 问答对（包括描述类和推理类问题），所有问答对均由 GPT-4o 自动生成并通过置信度过滤筛选得到。

示例：

描述类问题：“左侧子图的标题是什么？”

答案：“左侧子图的标题是‘不同媒介的消费趋势’ ”。

推理类问题：“哪个收入来源在本地媒体和国家媒体之间差异最大？”

答案：“数字广告收入差异最大，差值为 300M。”

3. 数据真实性

• 最低的 FID（Frechet Inception Distance）得分：ECD 数据集在视觉分布上与真实科学图表（如 CharXiv 数据集，从 arXiv 文章中图表搜集得到）的相似度最高；

• 最高的像素熵：平均像素熵显著高于其他合成数据集，表明其复杂度更高，信息量更大，推理难度也更高。

方法与创新：模块化五阶段数据合成流水线

为了实现高质量且多样化的合成图表数据集 ECD，本文设计了一个五阶段模块化的数据合成流水线，具体如下：

1. 单图生成

• 使用 29 种预定义绘图函数（如线图、饼图、散点图等），通过独立数据生成器生成数据表、标题、坐标轴标签、标记样式等内容；

• 数据生成与绘图代码生成分离，提升数据模式的多样性。数据可以随机选择生成递增、递减或波动等趋势。

2. 多子图组合

• 条件顺序生成，每个子图的数据生成需要参考前面子图的数据；

• 保证多子图之间的语义一致性，模拟真实科研图表的布局与信息关联。

3. 视觉多样化

• 添加注释、阴影、放大视窗（Zoom-in inset）、字体 / 坐标轴样式的变化；

• 引入 Seaborn 等绘图库，用于提升视觉丰富度；

• 调整图表的分辨率与比例，保证其内容可读性。

4. 图像质量过滤

• 基于 GPT-4o 对图表的视觉清晰度与语义连贯性进行两方面评分；

• 仅保留质量高于数据集平均评分的图表。

5. 问答对生成与过滤

• 每张图生成描述类与推理类两种类型的问答对；

• 通过 GPT-4o 进行置信度评分，保留置信度最高 QA，剔除低质量样本。

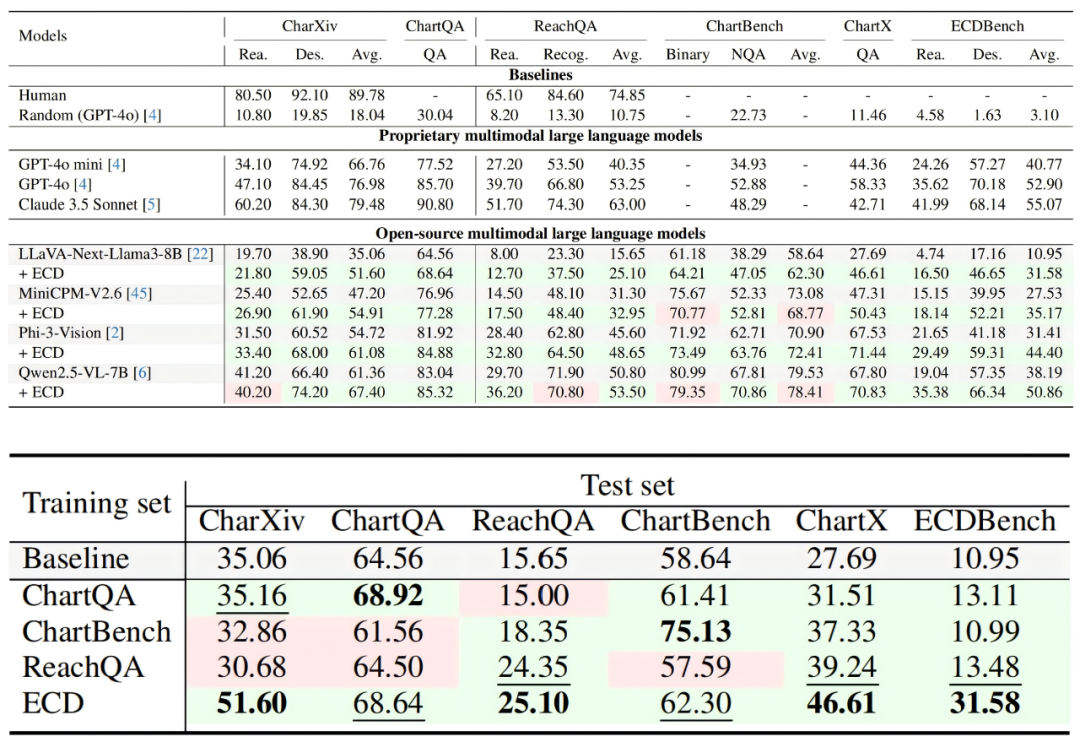

模型与训练集对比

• 在 6 个测试集上评估 4 个开源 MLLM，包括 LLaVA-Next-Llama3-8B、MiniCPM-V2.6、Phi-3-Vision 及 Qwen2.5-VL-7B。 实验表明，通过 ECD 训练集微调后，可一致提升 4 个开源 MLLM 的性能表现；

• 以 LLaVA-Next-Llama3-8B 为基线，对比先前 ChartQA、ChartBench、ReachQA 图表训练集 → 在 ECD 训练集监督微调训练（SFT）后，在所有测试集上均显著一致地提升基线性能，其余训练集上训练后模型性能存在较大波动（不同测试集上性能有提升 / 有下降）。

数据集可视化对比

ECDBench：高质量图表理解评测基准

为进一步验证模型性能，我们基于所提出的 ECD 数据合成流水线与人工核对调整，额外构建了一个高质量的基准测试集 ECDBench，用于对当前多模态视觉语言模型以及采用我们 ECD 训练集监督微调前后的模型效果进行对比评估，基准统计信息如下：

• 规模：包含 1,224 张图表

• 组成：364 单图，860 多子图（涵盖 2–3 种图表类型）

• 平均分辨率：1378×968 px

• 数据来源：GPT4o 自动生成 + 人工精细修订

• QA 配置：每张图表生成 1 条描述类 + 1 条推理类问答，共计 2,448 对问答




ECDBench 上评估测试结果对比如下

在 ECDBench 上，所有衡量的 MLLMs 中，o4-mini 在所有三个指标上始终表现最佳（推理类问题准确率为 57.03%，描述类问题准确率为 77.45%，平均准确率为 67.24%）。另外，采用 ECD 训练集微调后的模型（如 LLaVA-Next-Llama3-8B）性能显著提升，表明 ECD 训练集的高质量问答对能够有效帮助提升模型图表理解能力。

总结与展望

ECD 通过模块化数据合成流程和高质量 QA 生成机制，保持了与真实科学图表的高相似度，且显著提升了数据多样性与复杂度。ECDBench 则为 MLLM 图表理解能力提供了全面的评测基准。我们相信，这一工作将为多模态推理、科学 AI 助手以及图表自动化生成领域提供坚实的数据基础与技术支持。
