半导体封装技术经历了多个发展阶段，每个阶段都推动了电子设备的小型化、高性能化和多功能化。以下是主要发展阶段及其典型产品和应用：
1. 早期封装阶段（1960s–1970s）
技术特点：以通孔插装（Through-Hole）技术为主，封装体积大，引脚数量少，工艺简单。
典型技术：
TO（Transistor Outline）封装：金属外壳，用于分立晶体管。
DIP（Dual In-line Package）：双列直插式封装，引脚分布在两侧。
典型产品：
晶体管（TO-3、TO-92封装）。
早期微处理器（如Intel 8086，DIP封装）。
2. 表面贴装技术阶段（1980s）
技术特点：从通孔插装转向表面贴装（SMT），体积缩小，适合自动化生产。
典型技术：
SOP（Small Outline Package）：薄型封装，用于内存和逻辑芯片。

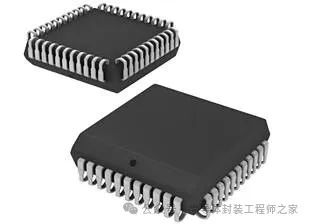

PLCC（Plastic Leaded Chip Carrier）：方形塑料封装，引脚向内弯曲。
典型产品：
微控制器（如PLCC封装的8051）。
内存芯片（SOP封装的DRAM）。
3. 高密度封装阶段（1990s）
技术特点：引脚数量增加，支持更高集成度，适应高频高速需求。
典型技术：
QFP（Quad Flat Package）：四侧引脚扁平封装，引脚间距小。
BGA（Ball Grid Array）：底部焊球阵列，提升引脚密度和散热能力。
典型产品：
微处理器（如Pentium系列早期型号，QFP封装）。
显卡芯片（BGA封装的GPU）。
4. 先进封装阶段（2000s–2010s）
技术特点：向微型化、3D集成和多功能化发展，支持移动设备和HPC（高性能计算）。
典型技术：
CSP（Chip Scale Package）：封装尺寸接近芯片大小（如手机芯片）。

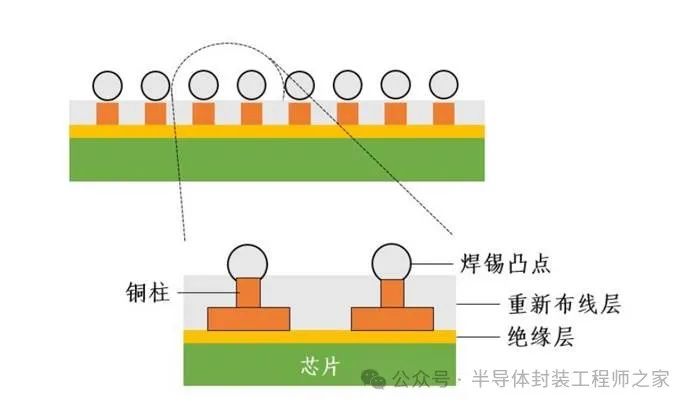

WLP（Wafer Level Package）：直接在晶圆上完成封装（如CMOS图像传感器）。
Flip Chip：倒装芯片技术，缩短互连路径（如CPU、GPU）。
SiP（System-in-Package）：多芯片集成（如Apple Watch芯片）。
典型产品：
智能手机处理器（如高通骁龙系列，CSP或Flip Chip封装）。
存储器（eMMC、UFS采用WLP）。
5. 异构集成与3D封装阶段（2020s–未来）
技术特点：通过垂直堆叠和异构集成提升性能，解决“存储墙”和“功耗墙”问题。
典型技术：
3D IC：芯片垂直堆叠（如HBM高带宽存储器）。
Fan-Out（扇出型封装）：突破芯片尺寸限制（如苹果A系列处理器）。
CoWoS（Chip-on-Wafer-on-Substrate）：台积电的2.5D封装，用于AI芯片。
Hybrid Bonding（混合键合）：直接铜-铜键合，提升互连密度。
典型产品：
AI加速器（如NVIDIA A100，采用CoWoS封装）。
移动SoC（如苹果M1 Ultra，使用Fan-Out技术）。
高带宽内存（HBM3，3D堆叠封装）。
关键演进趋势
小型化：从DIP到CSP，封装体积缩小90%以上。
高密度互连：BGA到Fan-Out，I/O密度指数级增长。
多功能集成：从单芯片到SiP/3D IC，支持异构计算。
散热与可靠性：先进材料（如TSV硅通孔）应对高功耗挑战。
未来方向
光电子集成：光子芯片与电芯片的混合封装。
Chiplet（小芯片）：模块化设计，突破单芯片制程限制（如AMD EPYC处理器）。
量子封装：适应量子计算芯片的超低温和抗干扰需求。
半导体封装技术从“保护芯片”逐步演变为“提升系统性能”的核心环节，持续推动摩尔定律的延伸。
来源：半导体封装工程师之家
