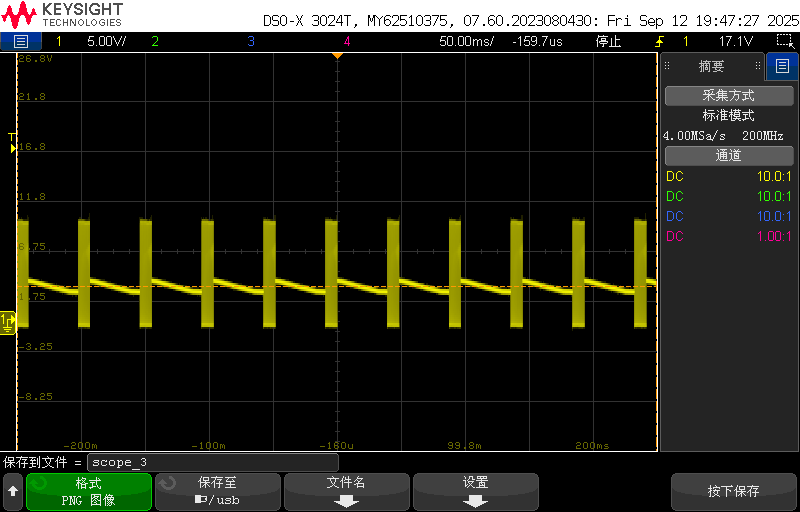

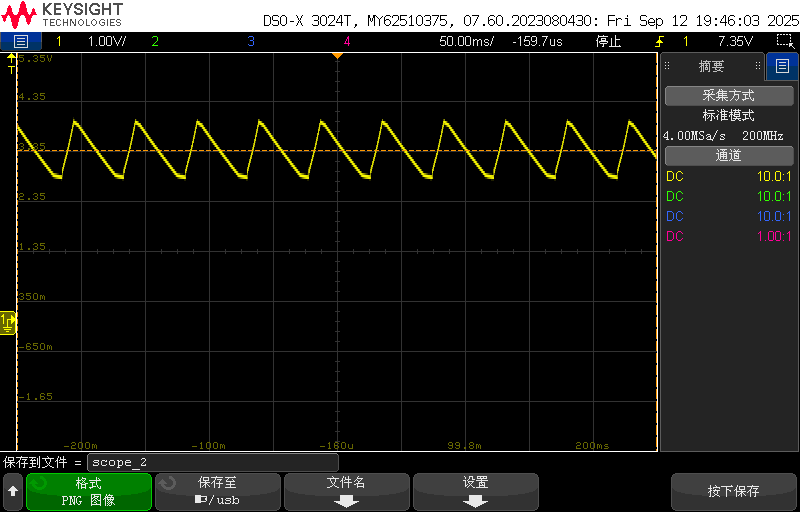

图 1 BUCK电路原理图废话不说说，直接上图片，兄弟们先来看一下异常输出的电压波形（正常输出DC6V），锯齿状，有点像是电感充放电的波形。图 2 BUCK电路输出异常波形测量此时SW的波形如下所示：图 3 BUCK电路SW引脚波形放大看一下图 4 BUCK电路SW引脚波形放大图a拉长时间轴再看一下图 5 BUCK电路SW引脚波形放大图b我们再来看下正常输出时，SW引脚波形是什么样子的？图 6 BUCK电路正常输出时SW引脚波形上图是正常电压输出时，在空载时的SW波形图。上面卖了个关子，图2异常波形时是自举电容被改成了33pF，正常推荐的自举电容是100nF。为什么会这样的？异常波形是因为自举电容每周期充满电后，在下一个开通过程中要给MOS的门极驱动？但由于自举电容太小，导致驱动时自举电容的电压跌落太多，掉到了自举电路的UVLO以下，所以芯片内部保护了，图3中间没发波那段就是保护了。应该是如下框图7中有个Bst UVLO的判断，关于UVLO里面具体如何实现的可以自行研究一下。图 7 BUCK电路内部框图END热门推荐：USB Type-C接口太香了DDR 信号质量：加不加终端匹配电阻，差别竟然这么大！保险丝与TVS到底哪个放在前面，哪个放后面？两群工程师吵了起来！暴利产品，就这样轻易被破解拆个电信机顶盒，教科书级的硬件设计降低成本案例！为什么经常要求MOS管快速关断，而不要求MOS管快速开通？为什么MOS 管需要驱动电路？
