前言
这款氮化镓充电器配备1A1C双输出接口，并且都支持华为40W超级快充。这是一个里程碑式的设计，双口超级快充是其它氮化镓充电器不可替代的存在，而且充电器不再挑线材，盲插使用更方便。C口还支持最大60W PD快充，可满足笔记本充电需求。
充电器采用PC阻燃材质白色外壳，表面亮面烤漆工艺处理，边角过渡圆润，整体洁白光滑设计简约。
输入端外壳上标注有充电器的参数信息
型号：P0005
输入：200-240V~50/60HZ 1.8A
单口输出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V3A、10V4A Max
USB-A：5V4A、9V2A、10V4A Max
双口输出：60W+5W或40W+22.5W
产品已经通过了3C认证。
机身侧面靠近插脚端处内凹设计，方便取出插脚，细节好评。
输入端配备的是可折叠国标插脚，外出携带方便且不会刮伤包里其它设备。

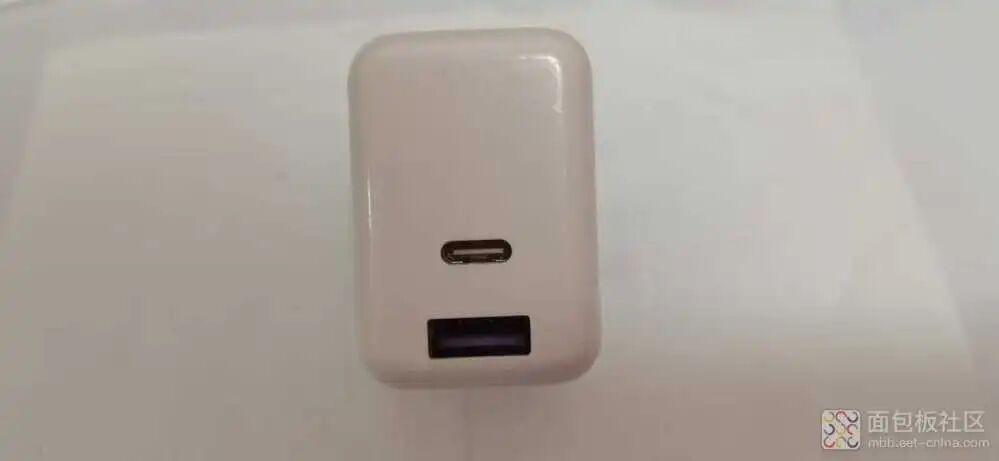

输出顶面配有1A1C双输出接口。
接口特写，USB-A口紫色胶芯，USB-C口白色胶芯。
下面就对这款产品进行详细拆解，一起来看看其内部如何设计。

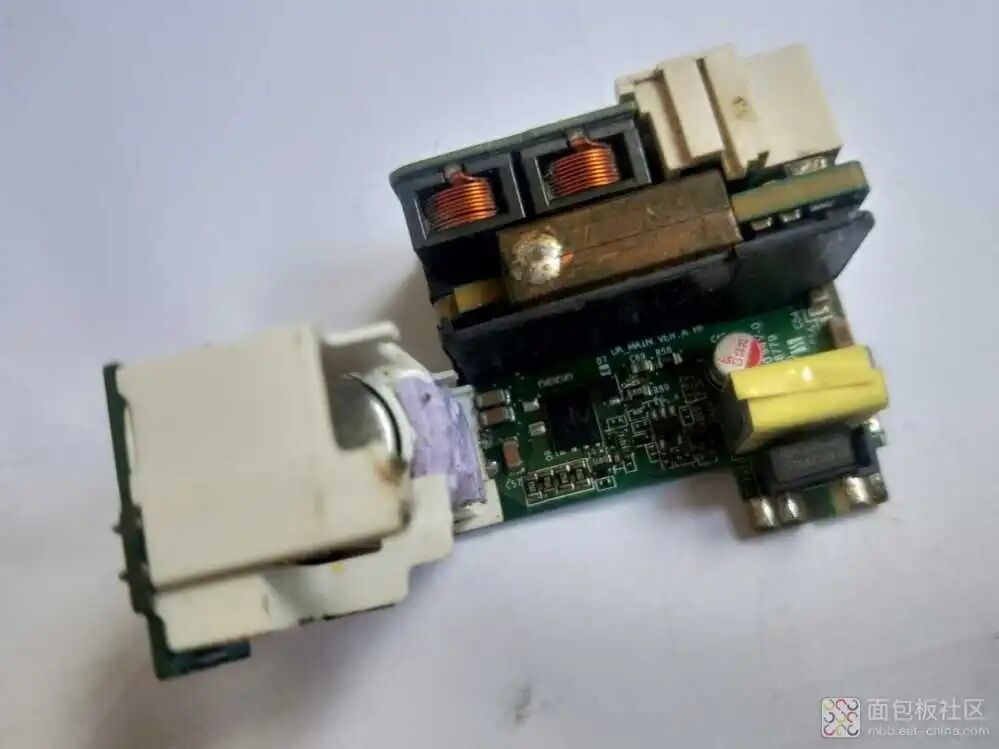

从顶部看去，这款充电器采用前中后三段式布局，前端上方设有一块小板，中间是平板变压器，末端设有二次降压电路板和两块输出小板。
PCB板背面一览。
经过对PCB板正背面观察分析发现，充电器结构上采用前中后三段式，在很小的一块主板上把各元器件排布得相当紧凑。
其次充电器采用时下热门的开关电源定压输出，双路输出独立降压的设计架构，实现单口60W或40W输出，双口输出功率智能分配。
下面从输入端开始深入了解整个电路设计情况。
输入端K看进去，上层是一块小PCB板，中间是滤波电感和电容，下面有塑料支撑框架进行支撑固定。
将上层小板以及白色塑料框架拆掉，PCB板一角设有保险丝，安规X电容和固态电容，相邻左侧区域贴有导热垫并打上硅胶，后方是平面变压器，使用塑料板进行隔离。
延时保险丝特写，规格为3.15A 250V。
延时保险丝采用塑料板进行了隔离，电气爬电距离不足够，加强绝缘。
拆下延时保险丝，可以看到塑料板的大小。

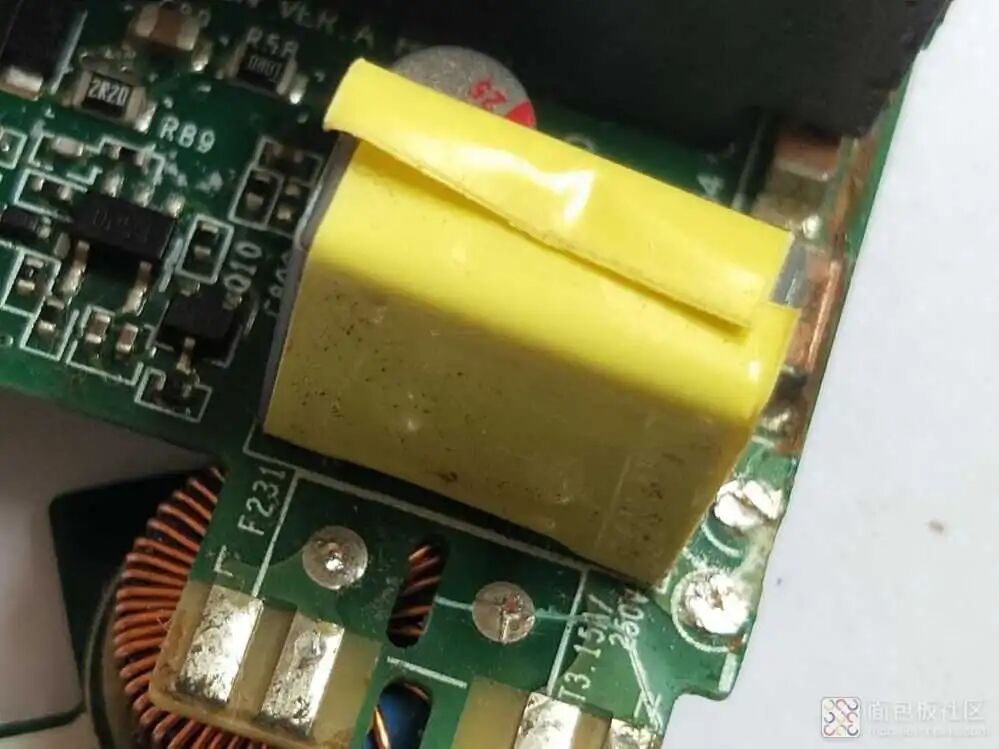

安规X电容用外包绝缘胶带进行保护。
安规X电容来自松田电子，MPX275VAC X2 224K，容量是0.22uF/220nF。
上层小板正面一览，设有共模电感，滤波电感和高压滤波电解电容，并且打胶加固。
板子背面有一颗输入端整流桥。
共模电感特写，用于滤除EMI干扰。
RYBS3010整流桥特写，扬杰生产，SOP-4封装，正向压降(Vf) 1.3V@3A 直流反向耐压(Vr) 1kV 平均整流电流(Io) 3A 。

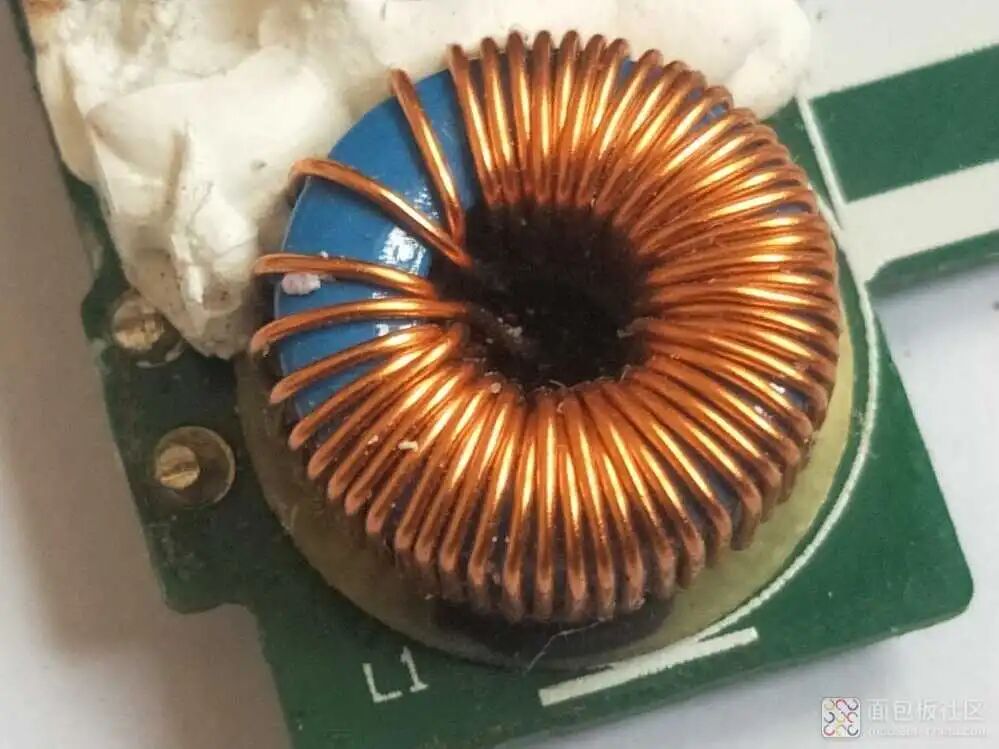

滤波电感特写。
高压滤波电解电容来自艾华，125℃耐热，相比常见105℃耐热电容寿命更长。
规格为400V 68μF，正面看到的是负极标识。
电容顶上Y字是防爆阀，作用是用于在电容内部发生异常情况时释放压力或阻止火焰蔓延，从而防止电解电容爆炸或者线路板起火的发生，确保线路板以及产品的安全。
白色塑料支撑框架特写，两端有供电连接焊脚，并且起到固定作用。
固态电解电容，PWM主控芯片供电电容，规格为25V 33μF，有红色标识的是负极。
PWM主控芯片采用TI（德州仪器）UCC28780，这是一款高频有源钳位反激式控制器，可实现符合严格全球效率标准（如美国能源部6级和欧盟CoC V5 Tier-2能效标准）的高密度交流/直流电源。
TI的UCC28780详细资料信息。
安森美NCP51530B是 高压侧与低压侧的栅极驱动器，配合TI的 UCC28780，用于驱动ACF架构的两个GaN开关管。
安森美NCP51530B详细资料。
丝印FR0371939 1944-CN 2，该是定制的GaN开关管。
导热垫下面还有一颗氮化镓功率器件。
另一颗同样的GaN开关管特写，右侧是电流检测电阻，4颗并联。
丝印K520，来自ST（意法半导体）的 TS3021 ，SOT23-5封装， 模拟比较器,，轨至轨高速,，1.2V 至 5V。
ST的TS3021详细规格资料。
塑料板，对平面变压器进行隔离，可以增加电气爬电距离。
平面变压器的背面。

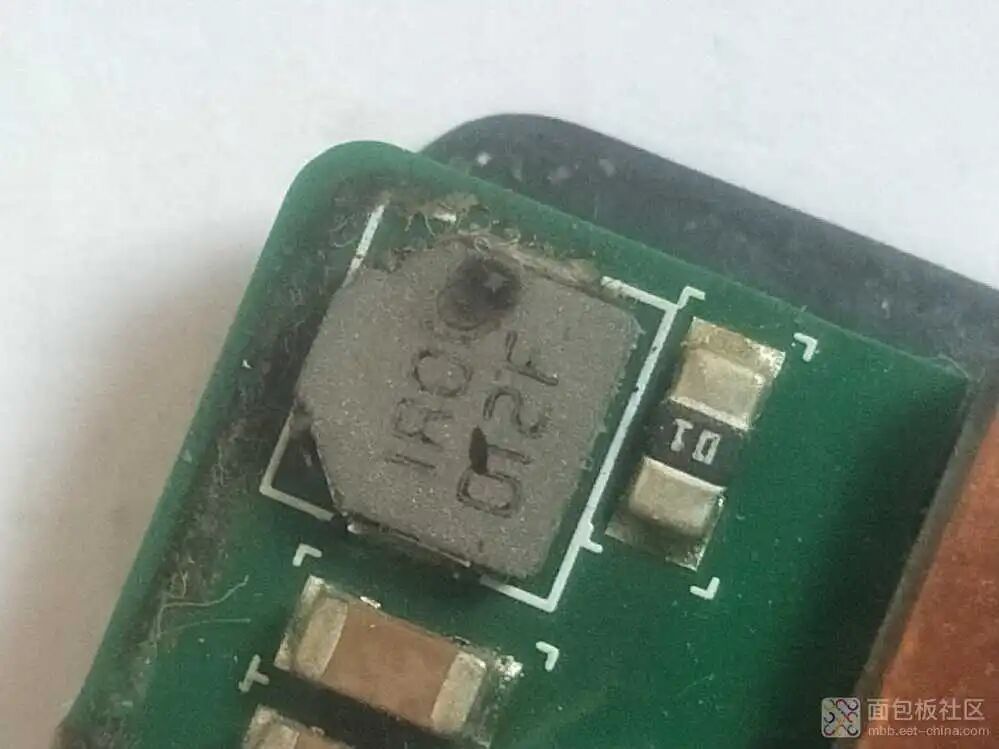

1R0电感特写。
平面变压器的正面，有固定胶水黏贴在塑料板上。
用镊子慢慢撬开，可以分离平面变压器和塑料板。
变压器所在小板横穿过平面变压器磁芯，变压器表面包裹铜箔，变压器PCB右侧设有同步整流电路。
丝印6121，是TI 的UCC24612次级同步整流控制器，最高开关频率1MHz，应用非常灵活。
TI的 UCC24612详细规格资料。
丝印093N15NS HCR011 ，是英飞凌的BSC093N15NS ，QFN贴片MOS管，150V87A。

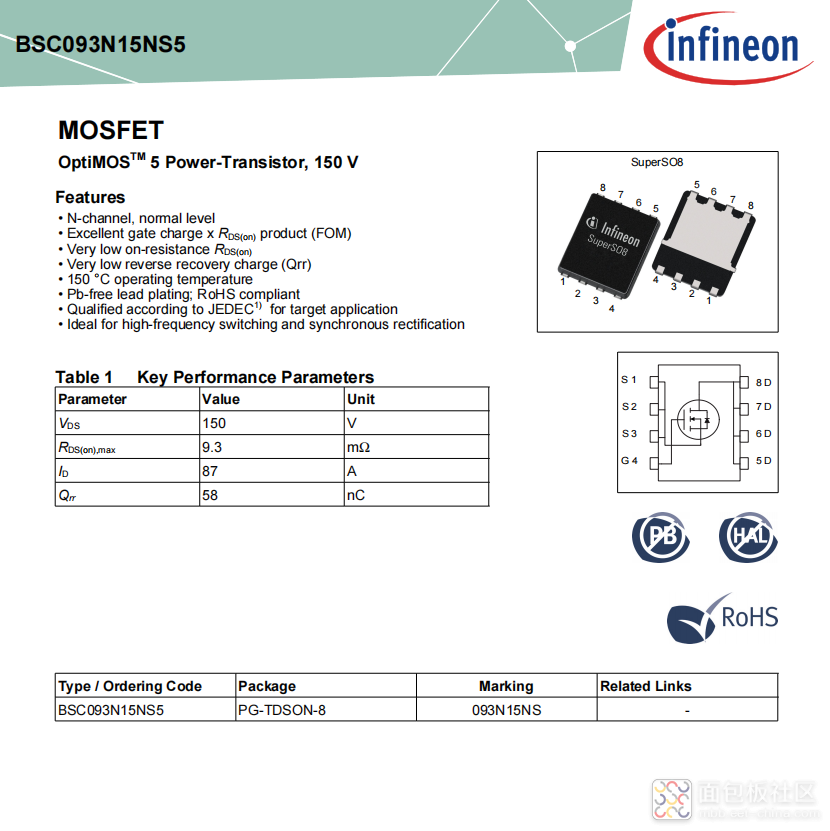

英飞凌的BSC093N15NS详细规格资料。
丝印EL 1018 017V，EL1018光耦是UMW(友台半导体)设计生产，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

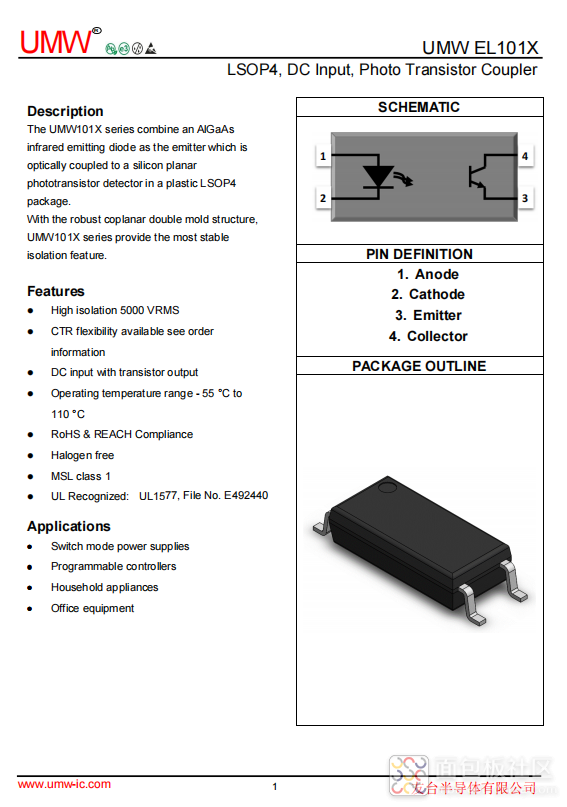

UMW的EL1018光耦详细规格资料。
贴片Y电容特写，Y1串联Y2，用于输出抗干扰。
输入端的Y电容是用来滤除共模噪声的。
热地和冷地之间的Y电容是用来平滑地噪声的。
输出端一览，右侧小板上设有两路二次降压电路，分别用于1A1C接口二次降压输出。
左侧两个USB母座分别焊接在两块小板上，外围塑料框架加固。
拆掉二次降压小板，L8是一颗R47滤波电感。
R47电感旁边是一颗同步整流输出滤波固态电容，220μF 25V。
二次降压小板正面，有降压电感和固态电容成对布置。
小板背面也是一颗降压控制器搭配两颗MOS成对出现，表示该充电器采用两路独立且相同的降压方案，单口60W和40W输出，双口同时输出功率智能分配。
丝印MPKP 9928 814，是MPS芯源半导体的MP9928同步整流降压控制器，输入电压最高60V，支持多重保护功能，采用QFN3X4mm封装，内置双NMOS驱动器，驱动外置开关管进行输入降压操作。
两颗分别用于USB-C和USB-A两路电路二次降压输出。
MPS 的MP9928详细资料。

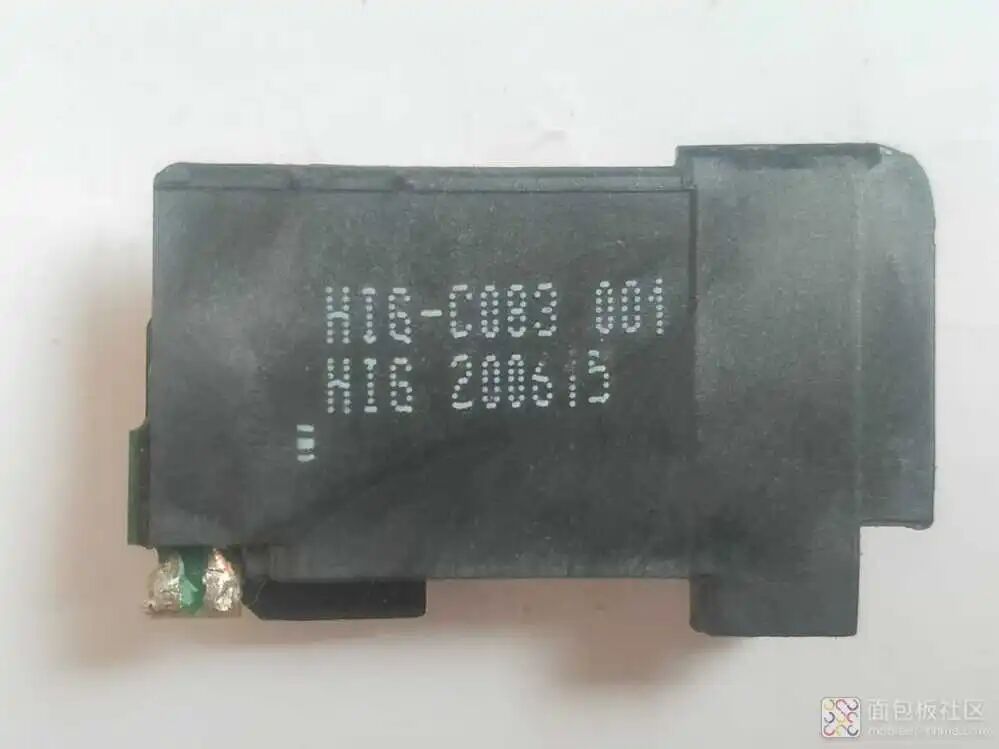

两颗降压电感特写，均丝印HIG-B583，来自HIG嘉龙海杰，磁芯铜带电感。
磁芯铜带电感，电感器的结构是由一个线圈绕在磁芯上，线圈是铜带绕制的，磁芯是铁氧体的。铜带绕制意味着线圈采用扁平铜带，减少趋肤效应，适合高频应用。

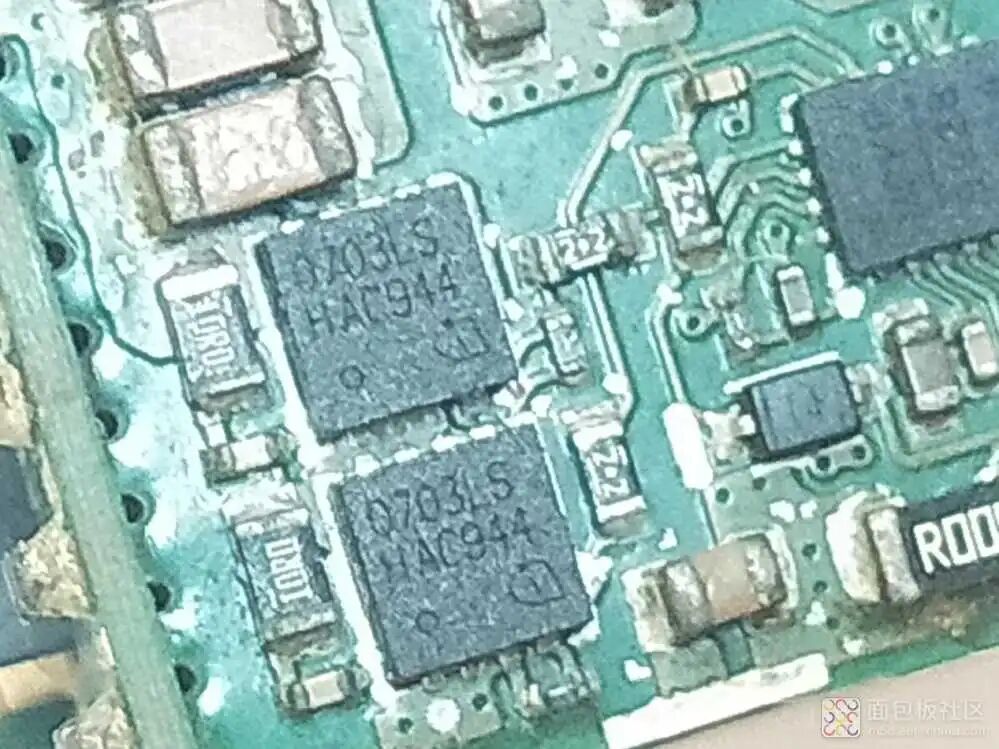

丝印0703LS HAC944，是英飞凌BSZ0703LS，NMOS，耐压60V，用于为USB-A口与USB-C口输出同步整流降压。
英飞凌的BSZ0703LS资料信息。
另一组降压输出MOS管特写。
一颗降压控制器搭配两颗MOS成对出现。
两颗同步整流降压输出滤波固态电容，规格均为25V 100μF。
将用来固定USB小板的白色塑料框拆下。
拆下USB-C母座所在小板。
小板背面设有协议芯片和输出VBUS开关。
USB PD协议IC丝印9N=7D N72EN GGP。
丝印4D230L 4841 1935D5，是安世半导体PSMN4R2-30MLD，NMOS管，耐压30V，导阻4.2mΩ，逻辑电压驱动，用于VBUS开关。
安世的PSMN4R2-30MLD详细资料。
USB-C母座特写，贴片焊接。
USB-A母座所在小板背面同样设有协议芯片和输出VBUS开关管。
协议芯片特写，丝印与另一块小板上的一模一样。
A口输出VBUS开关同样采用的是安世的PSMN4R2-30MLD。
USB-A母座外壳上贴有防尘胶带。
USB-A母座和小板之间设有紫色隔离板，舌片外侧两根针脚加宽设计，方便大电流通过。
全部拆解完毕，来张全家福。
主要器件汇总。
总结一下：
华为1A1C 65W氮化镓快充充电器机身光滑边角圆润，配备可折叠插脚整体十分小巧便携。
充电器整体支持QC2.0、FCP、SCP、PD3.0和PPS快充协议，C口还具备多电压档位。
1A1C双口均支持华为40W超级快充，C口最大支持60W PD快充，对华为用户来说，这是目前最好的充电器，充手机充笔记本两不误。
通过拆解了解到，华为这款氮化镓充电器采用开关电源+两路DC-DC二次降压输出架构。
充电器的初级部分由TI UCC28780搭配安森美驱动器，驱动两颗氮化镓功率芯片；次级部分采用TI UCC24612控制器搭配安森美MOS组成同步整流。
两路DC-DC二次降压方案均采用的是芯源MP9928和英飞凌BSZ0703LS，最后由协议IC控制输出电压。
充电器内部布局紧凑，输入输出端均设有小板，此外还采用了平面变压器，最大限度的压缩了体积；此外散热方面，外围大面积金属散热片，并且主要发热区域还配有导热垫和铜箔。散热片粘贴绝缘胶带或设有隔离板。压缩体积的同时，保证了产品稳定性和散热性能，整体做工扎实。
大家可以在评论区，讨论一下曾经用过哪些华为的产品，现在还在用的华为产品或是出现过哪些产品问题呢？
