在电机驱动的赛道上，工程师们总在面临两难：工业场景要应对宽电压波动与突发过流，消费电子需平衡低功耗与静音，医疗设备则对稳定性零容忍。传统驱动芯片要么功能 “偏科”，要么保护机制薄弱，难以覆盖多元需求。

资讯配图

而今天平台君要给大家推荐一款由 TI（德州仪器）推出的一款集成式电机驱动器——DRV8251👈，该驱动器凭借精准的特性设计，成为打通工业、消费、医疗多场景的 “全能选手”。

今天我们就从实际需求出发，拆解 DRV8251 如何破解行业痛点。

资讯配图

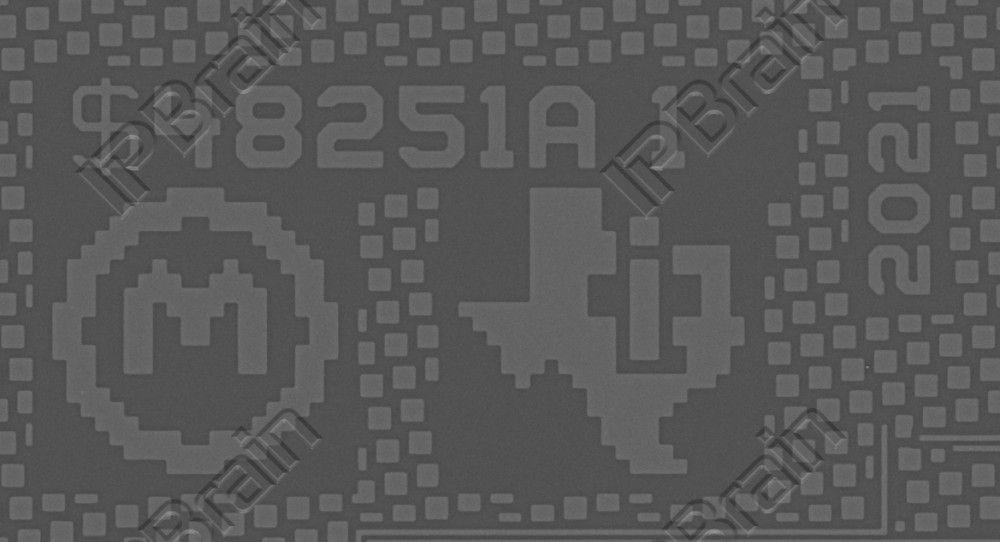

DRV8251管芯文字图（图源：IPBrain平台）

DRV8251的管芯尺寸为1.25 mm x 1.58 mm（不含划片槽），多晶层数为1层，金属层数为3层，管芯文字为$48251A 2021。

资讯配图
资讯配图

Chip Characteristics

01. 芯片特点

资讯配图
DRV8251 器件是一款集成式电机驱动器。该驱动器采用电流调节功能，具体通过比较模拟输入 VREF（参考电压）与 ISEN 引脚（电流检测引脚）上分流电阻两端的电压来实现。并且具有 4.1A 的峰值输出电流，可满足功率较大的电机驱动需求。

DRV8251 是一款 8 引脚器件，适用于从 4.5V 至 48V 电源轨驱动有刷直流电机。DRV8251的两个逻辑输入引脚（IN1、IN2）可控制 H 桥驱动器，该驱动器由四个 N 沟道 MOSFET组成，在输出位单侧含有一个高端 FET 和一个低端 FET。

资讯配图

DRV8251引脚图（图源：芯片规格书）

资讯配图

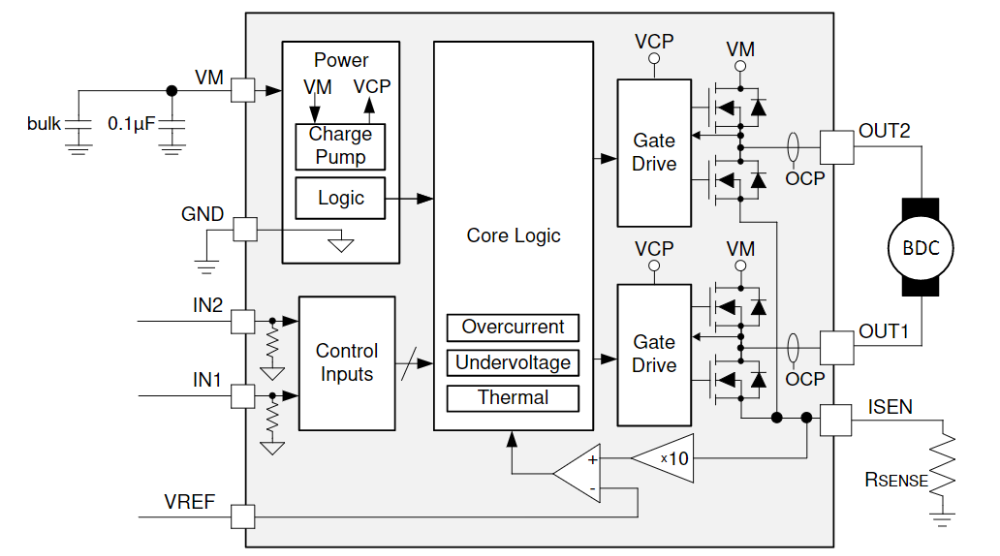

DRV8251功能框图（图源：芯片规格书）

资讯配图

顶层电路图（图源：IPBrain平台）

DRV8251的电机转速可通过脉冲宽度调制（PWM）进行控制，支持1.8V、3.3V和5V逻辑输入，调制频率范围为 0 至 200kHz。

当两个输入引脚均置为低电平时，器件将进入低功耗休眠模式。其低功耗休眠模式可通过关断大部分内部电路，实现超低静态电流消耗。

资讯配图

顶层概貌图（图源：IPBrain平台）

DRV8251内置 N 沟道 H 桥、电荷泵、电流调节。其中，电荷泵通过支持 N 沟道 MOSFET半桥和 100% 占空比驱动，可提升驱动效率。

DRV8251内置保护电路——欠压锁定（UVLO）。只要 VM 引脚的电压降至欠压锁定阈值电压以下，器件内部的所有电路、输出 FET 均会被禁用，且所有内部逻辑将复位。

如下图所示，当 VM 电压升至欠压锁定上升阈值以上时，器件将恢复正常工作。

资讯配图

VM 欠压锁定（UVLO）工作原理（图源：芯片规格书）

资讯配图

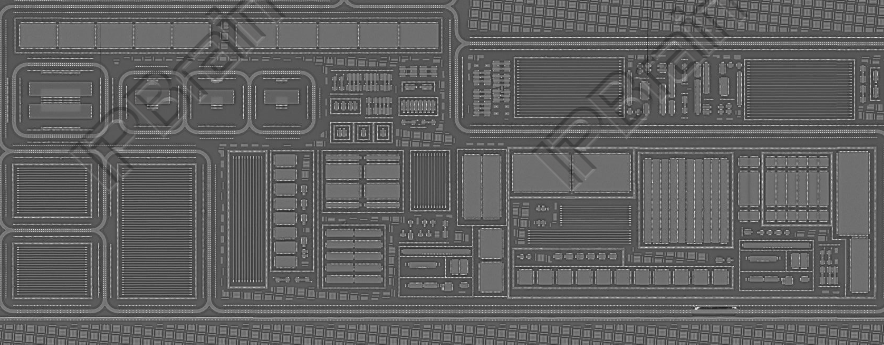

UVLO（Poly层）（图源：IPBrain平台）

资讯配图

UVLO电路图（图源：IPBrain平台）

资讯配图
资讯配图

Chip Detail Diagram

02. 器件细节图

资讯配图
资讯配图

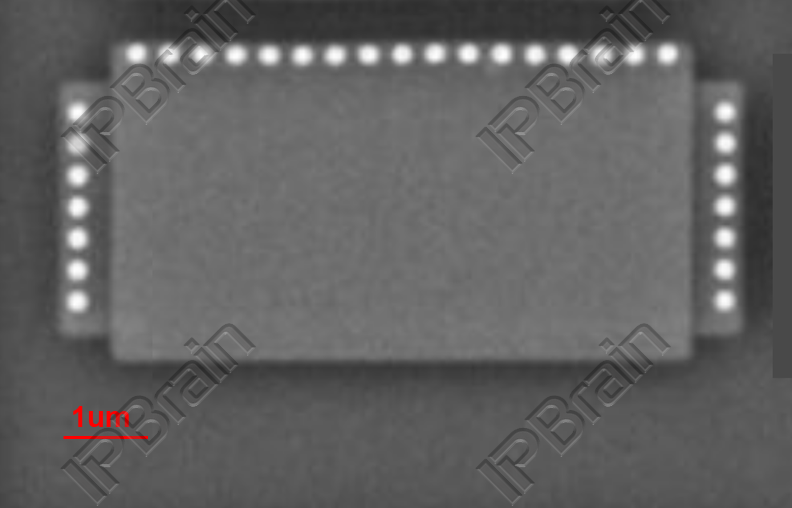

MOS管（图源：IPBrain平台）

资讯配图

电阻（图源：IPBrain平台）

资讯配图
资讯配图

Application Scenarios

03. 应用场景

资讯配图
DRV8251是一款性能出色的电机驱动芯片，凭借其宽电压工作范围、高输出电流能力、多种保护功能等特点，在多个领域都有广泛的应用场景：


资讯配图
资讯配图

Similar Products

04. 同类产品

资讯配图
除了DRV8251，TI公司还有其他外部分流电阻型和集成电流镜像型的电机驱动器。

其中DRV8870、DRV8251、DRV8231是分流电阻型，DRV8251A与DRV8231A是电流镜像型的电机驱动器。

资讯配图

器件比较图（图源：芯片规格书）

IPBrain平台对DRV8870👈、DRV8251、DRV8231👈、DRV8231A也进行了深入电路分析，感兴趣的话可以联系我们。
