USB转TTL模块在嵌入式开发中是常用工具之一。为了更趁手，就自己给自己做一个自己喜欢的工具。其实这个工具在很久前就做出来了，只不过有个结构BUG，于是趁着最近不是很忙还有面包板的DIY活动，就继续升级改造一下，顺便写个制作文章并分享出来。这是一个系列，本次分享的是西式版本，中式版本在这里👉。
这是一个极具西式美学的USB转TTL模块，打算在不久的将来会推出一款中式美学的USB转TTL模块。

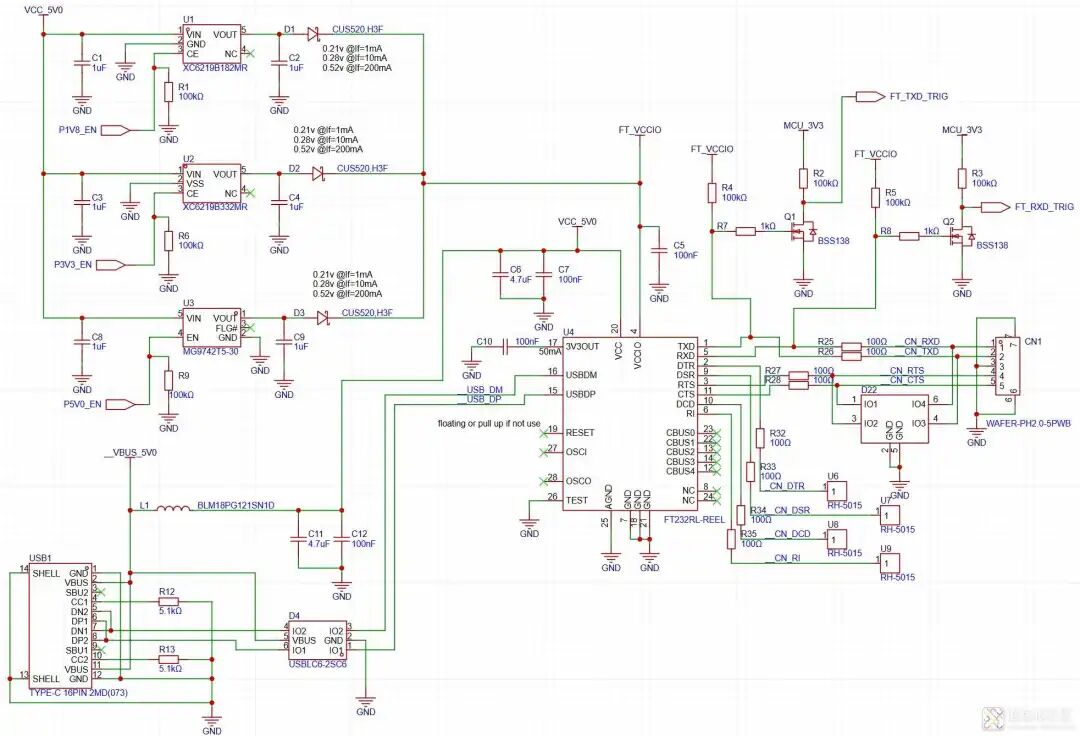

模块的主力芯片采用的是FT232RL也是个进口货。从原理图中可知该模块支持流控，所有对外信号包括RXD、TXD、CTS、RTS，且四个信号支持1.8V、3.3V和5.0V逻辑电平。

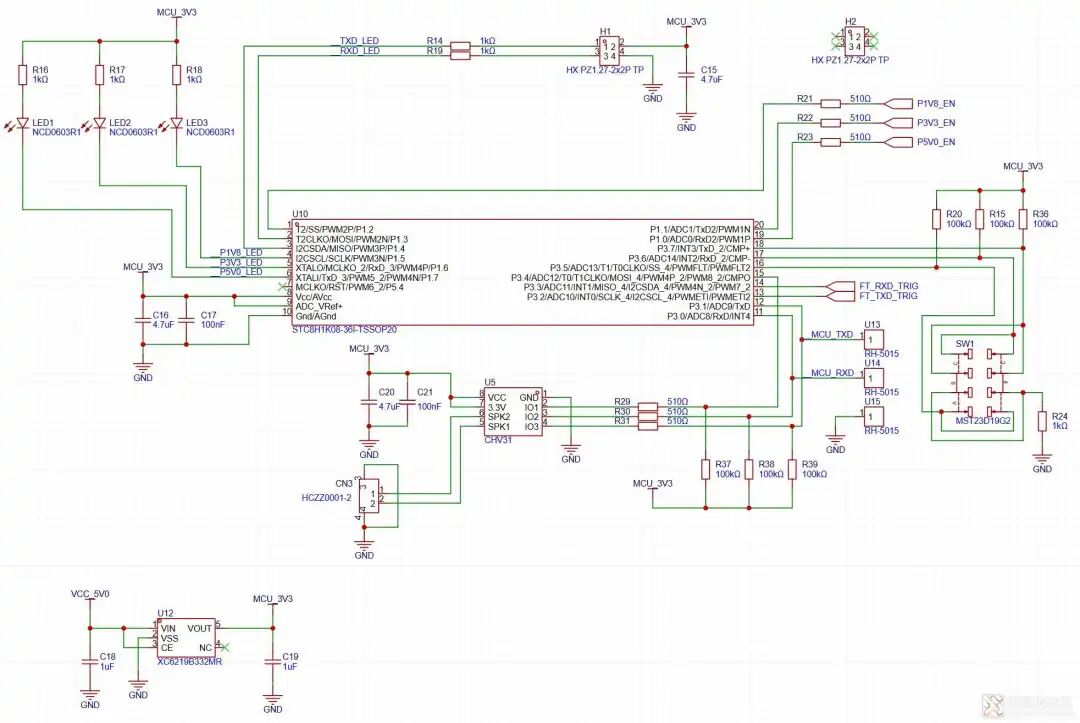

本模块中还加入了一颗8051的MCU，用于系统控制。包括拨码控制、灯光控制、声音控制等等。其中声音控制采用的是CHV31，支持3段语音烧录，可直接驱动一个0.5W的小喇叭。

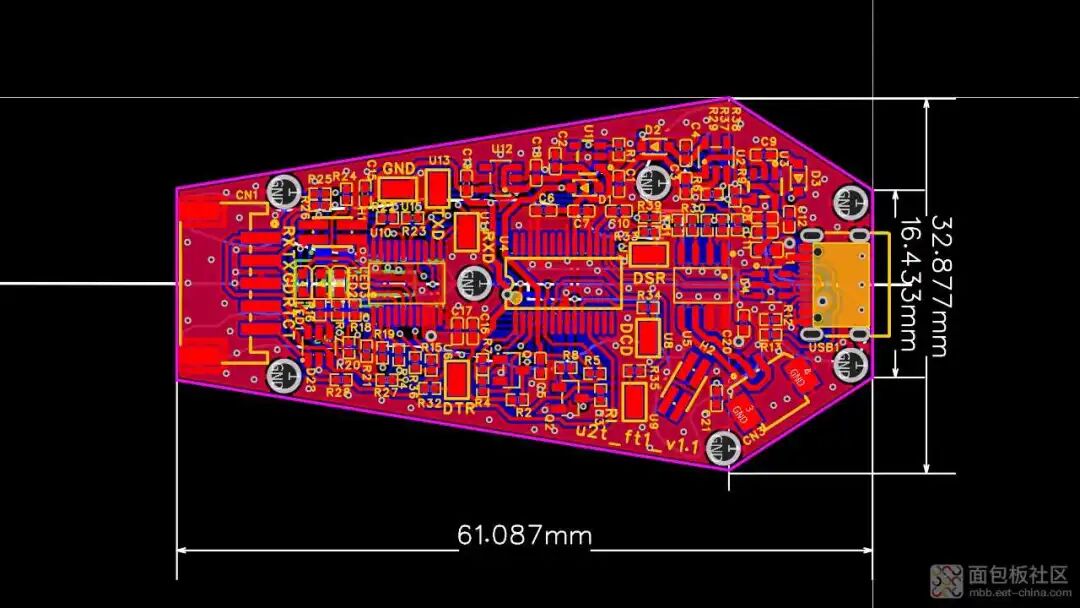

原理图画完了，很快PCB也画完了。

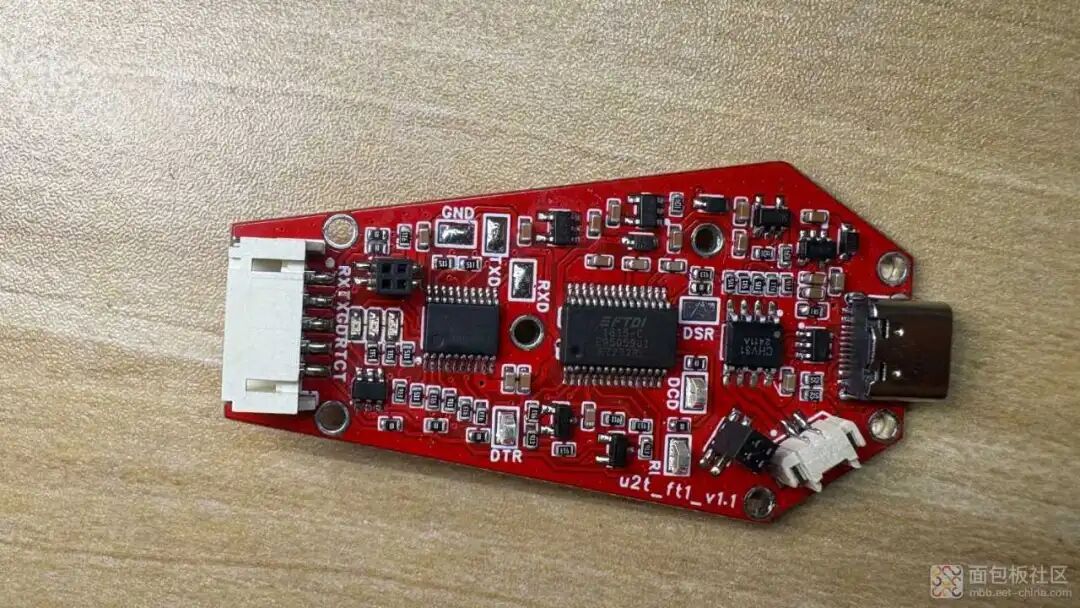

纸上谈来终觉浅，PCB打样焊上玩。红色大板，板厚1.6mm。主要元器件一字排开。

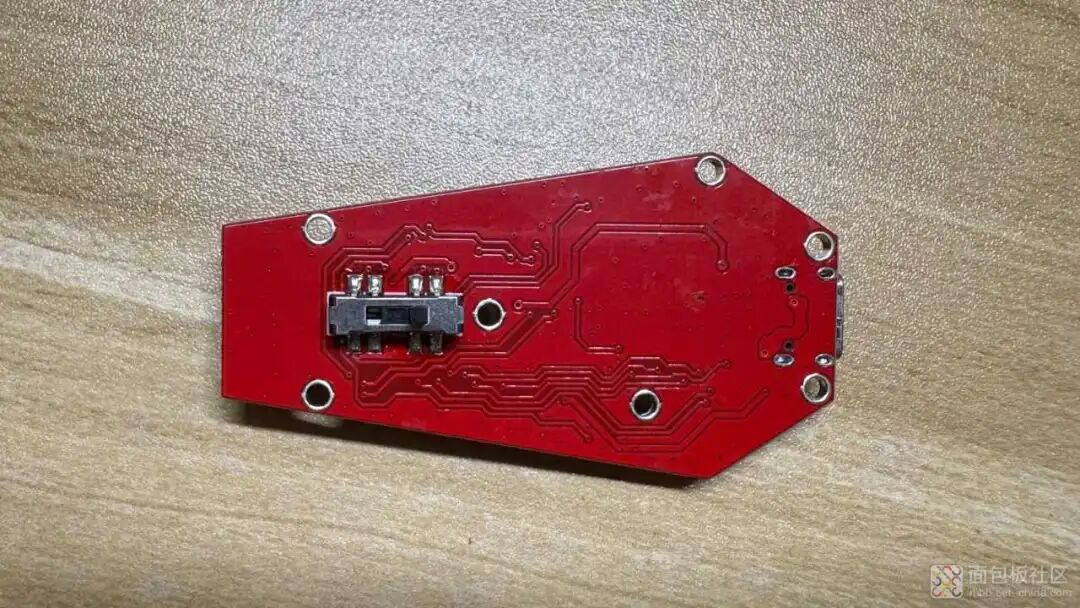

背面只有一个拨动开关，用于调整RXD、TXD、CTS、RTS的逻辑电平。一共有三种可调：1.8v、3.3v和5.0v。

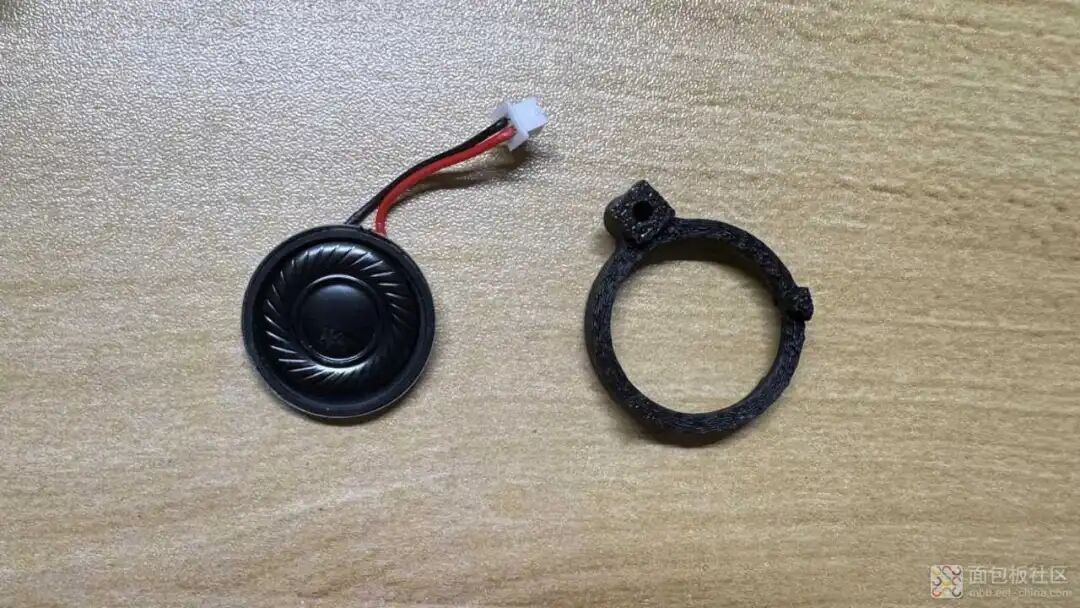

声音的输出选取了一个0.5W、8欧姆的小喇叭，其直径仅20mm。喇叭旁边是3D打印的支架，会与机壳组装在一起。

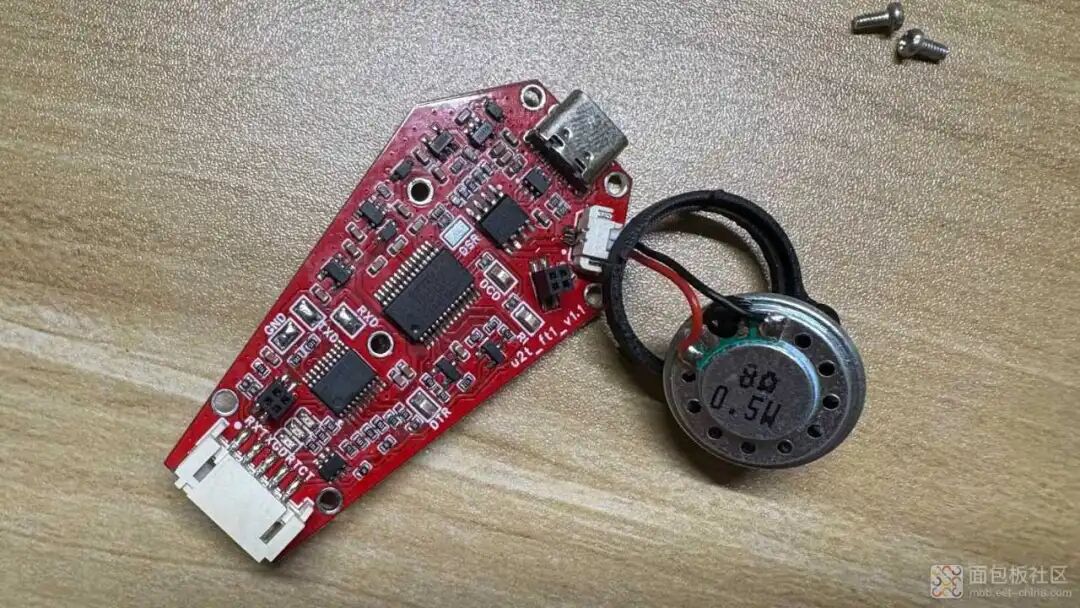

喇叭安装到主板上，进行预装配。

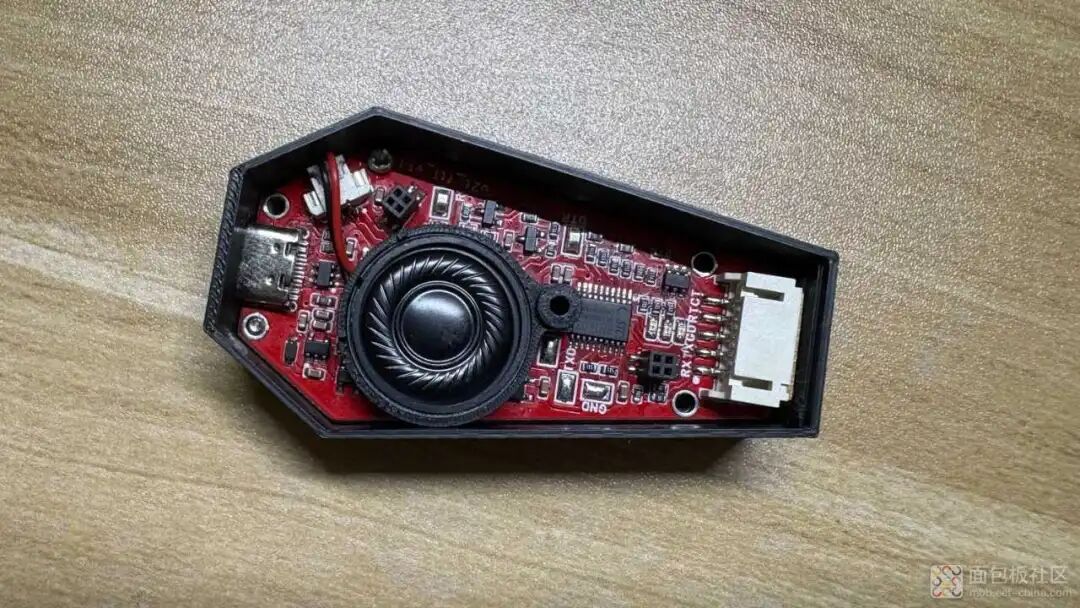

板子和喇叭都放入到棺材里，尺寸严丝合缝，这都是多次修改、多次磨合、不懈努力的结果。

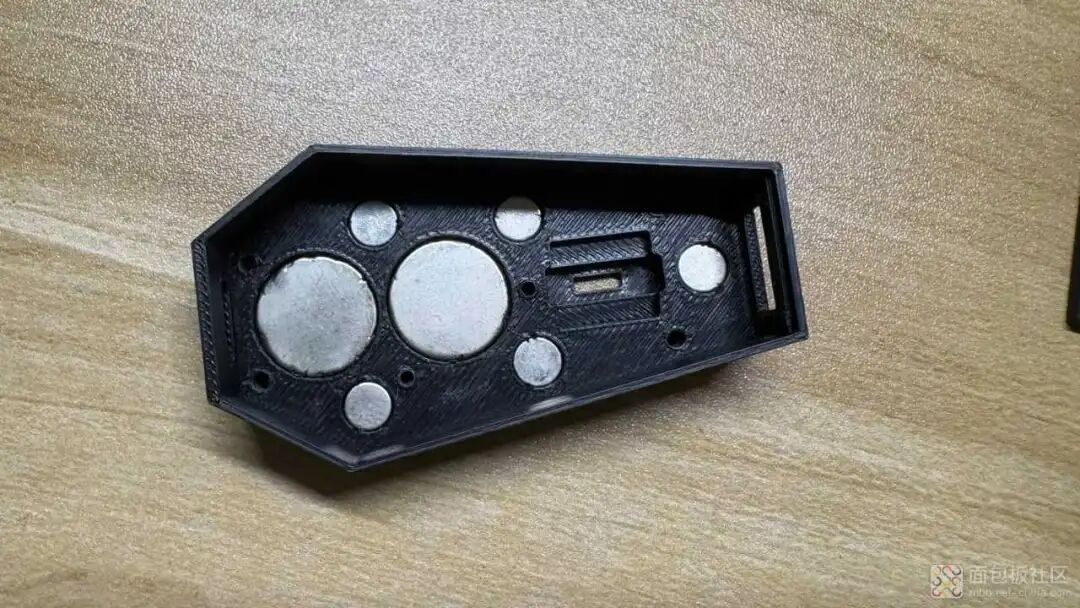

在装入主板前，我们在棺材内放入了多块磁铁，用于磁吸到汽车引擎盖上，从此实现了工作在路上。

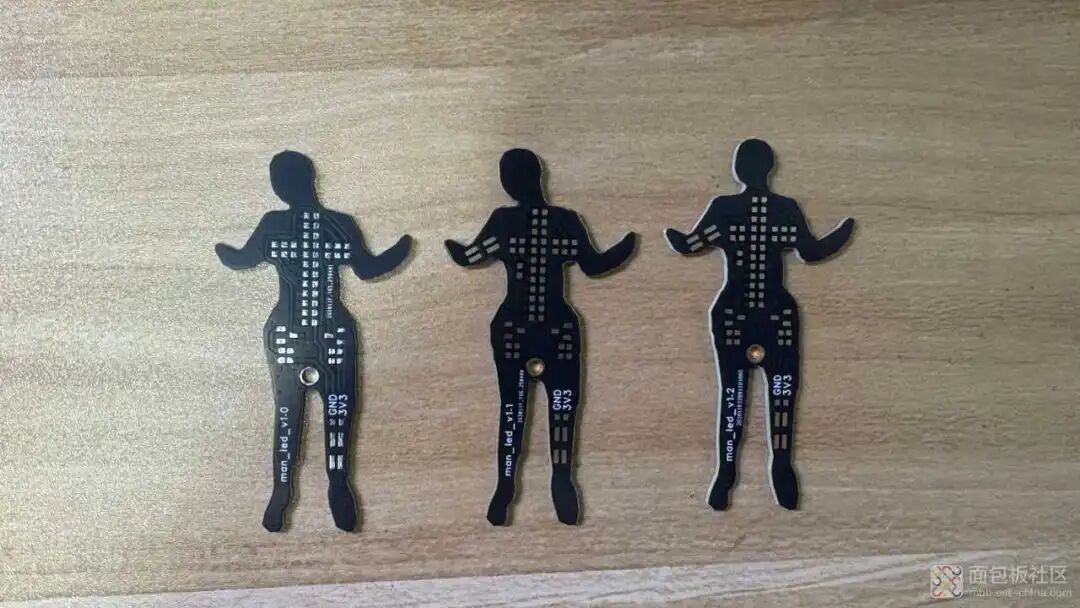

棺材是有了，那么得安排个人入住啊。我找了三个黑人，分别是v1.0、v1.1、v1.2。做这个人可让我破大防了，总结的简单，可以竟然做了三个版本，你能找出它们的不同吗。直到最近刚做了v1.2，完美解决了所有结构问题，这也是升级的最大原因。

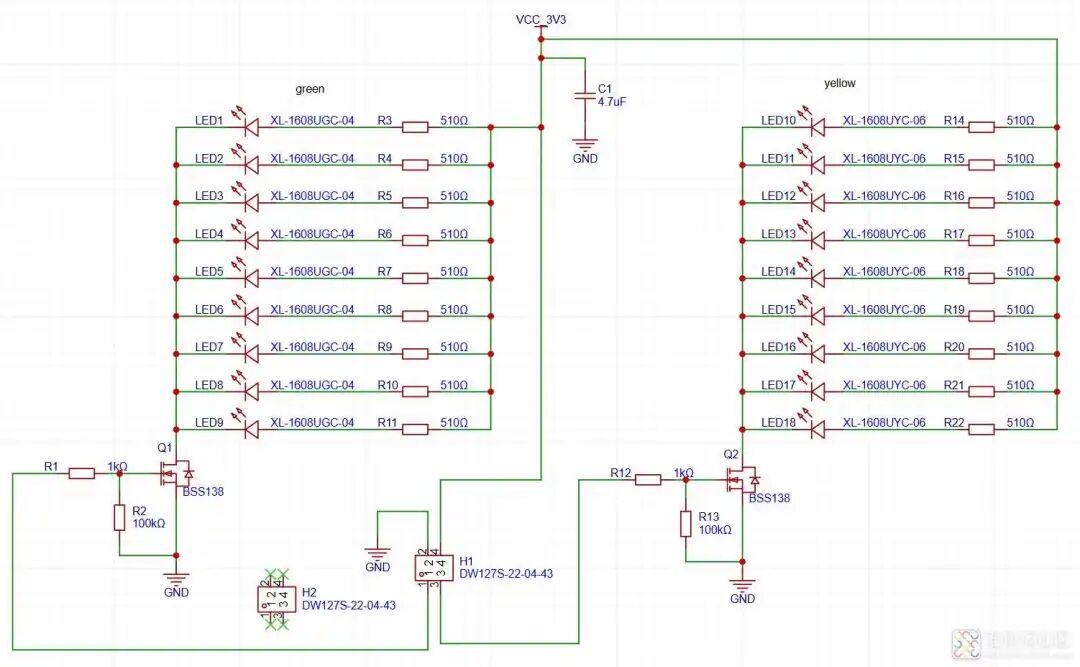

小人的电路是简单的，是一个灯板，有绿色和红色两种颜色，用于点亮十字架用的。

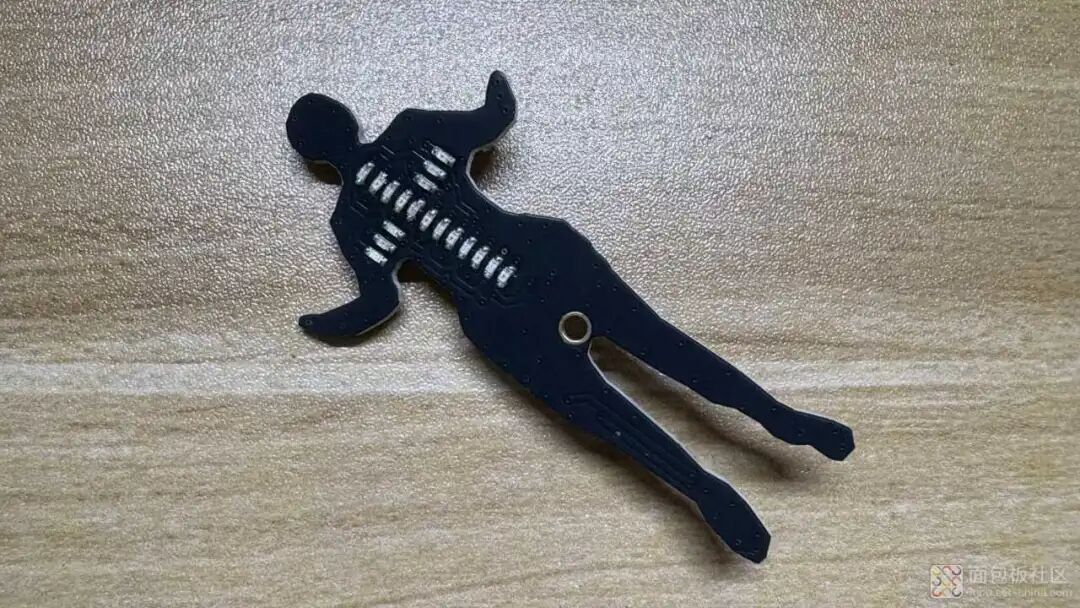

眨眼间小人也被焊接完成了。这一面全是0603封装的LED。

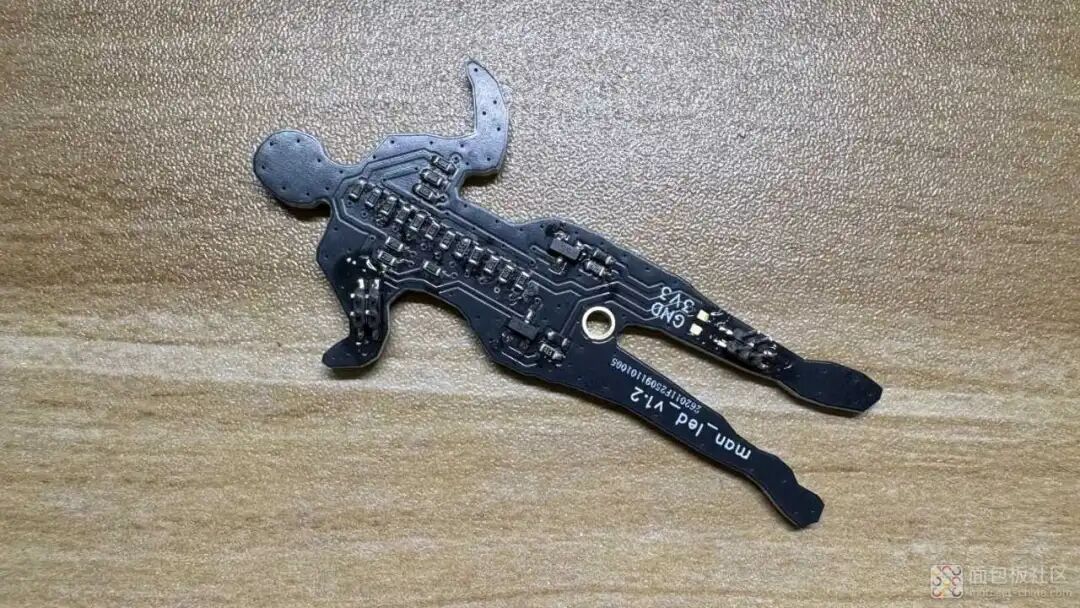

另一面是限流电阻和MOS管等等。

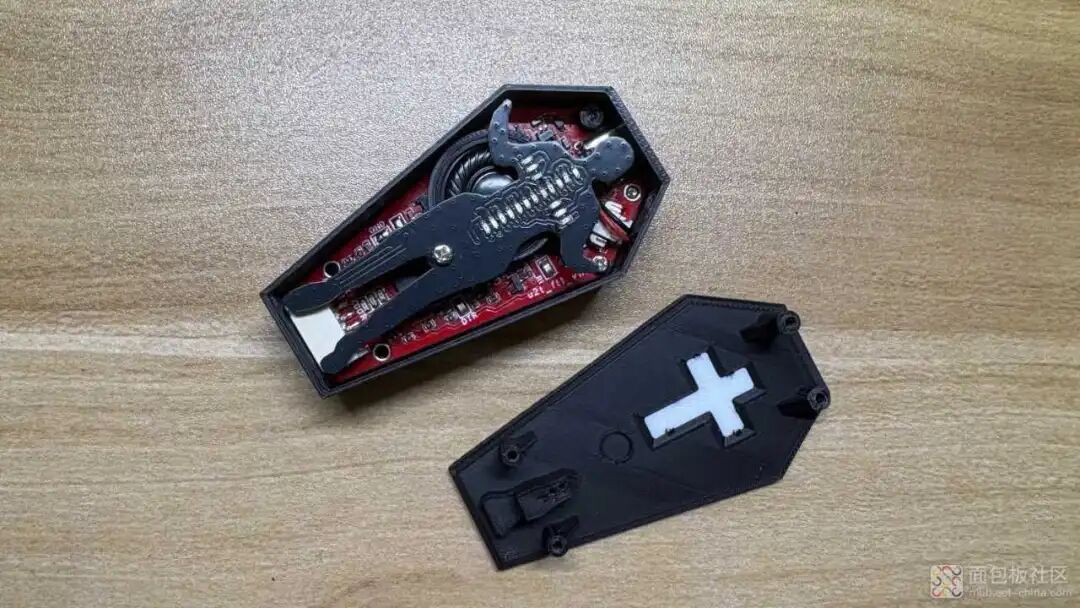

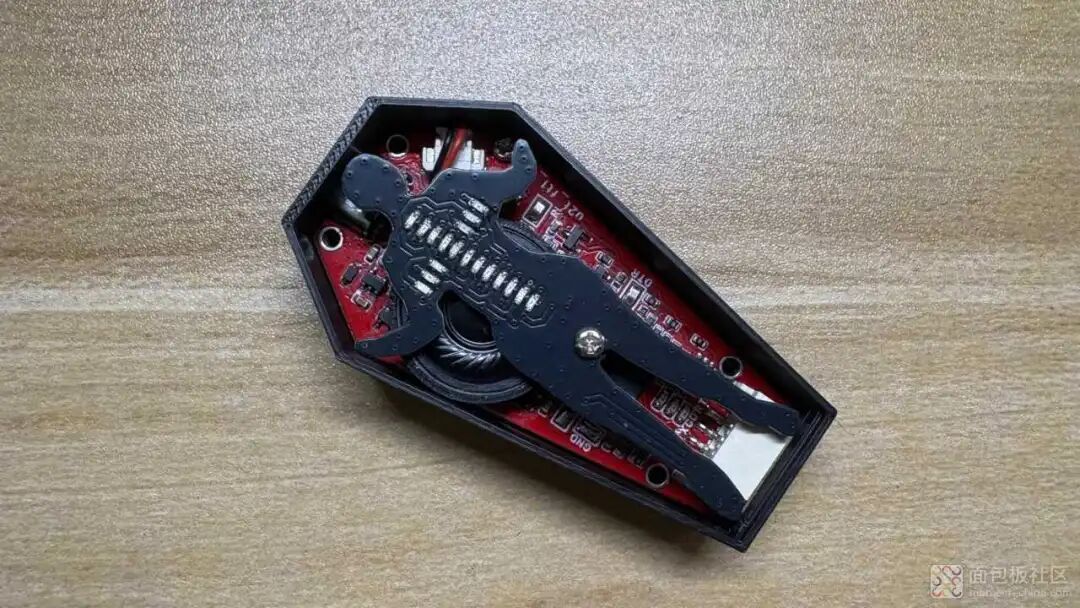

已经安排入住。很温馨的样子，很安静，很安详。

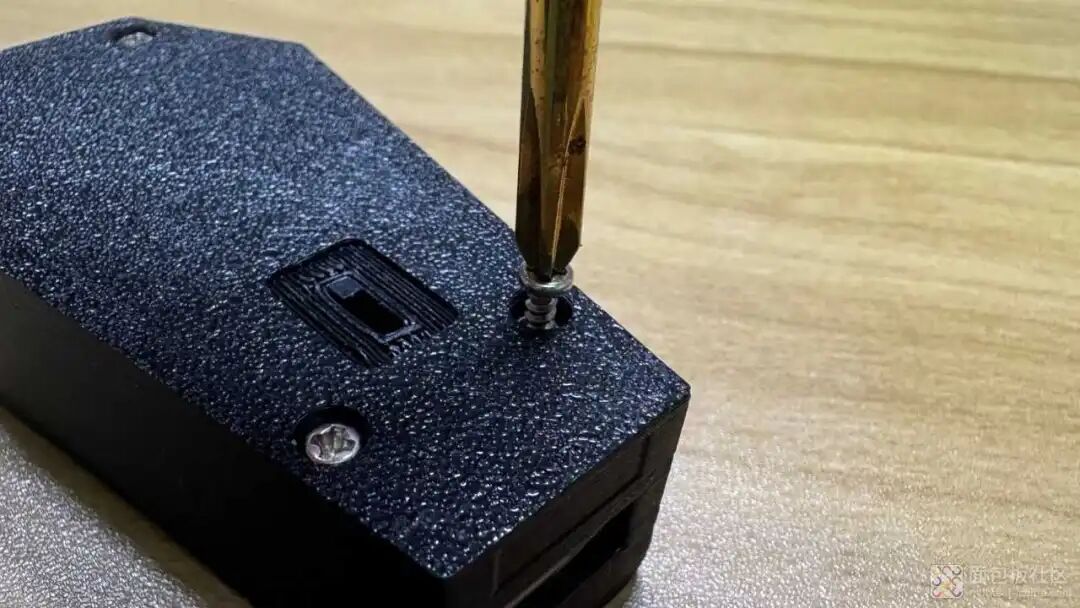

最后盖棺并锁上最后一壳螺钉。

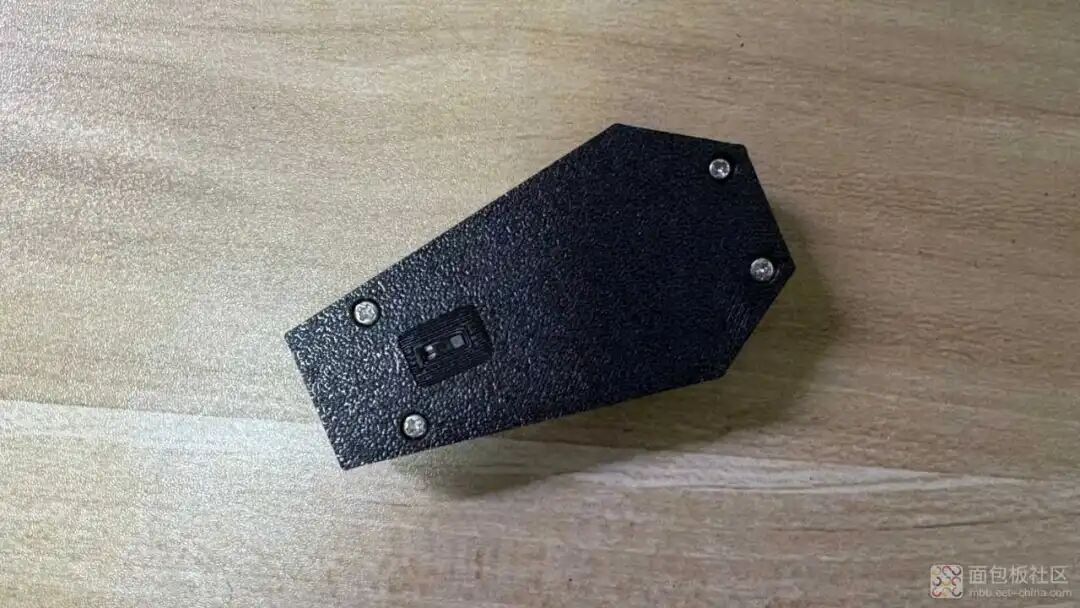

模块背面只有一个拨动开关，用于调整信号逻辑电平，调整拨动开关的时候，正面对应着3颗LED，1颗亮表示1.8v，2颗亮表示3.3v，3颗亮表示5.0v。

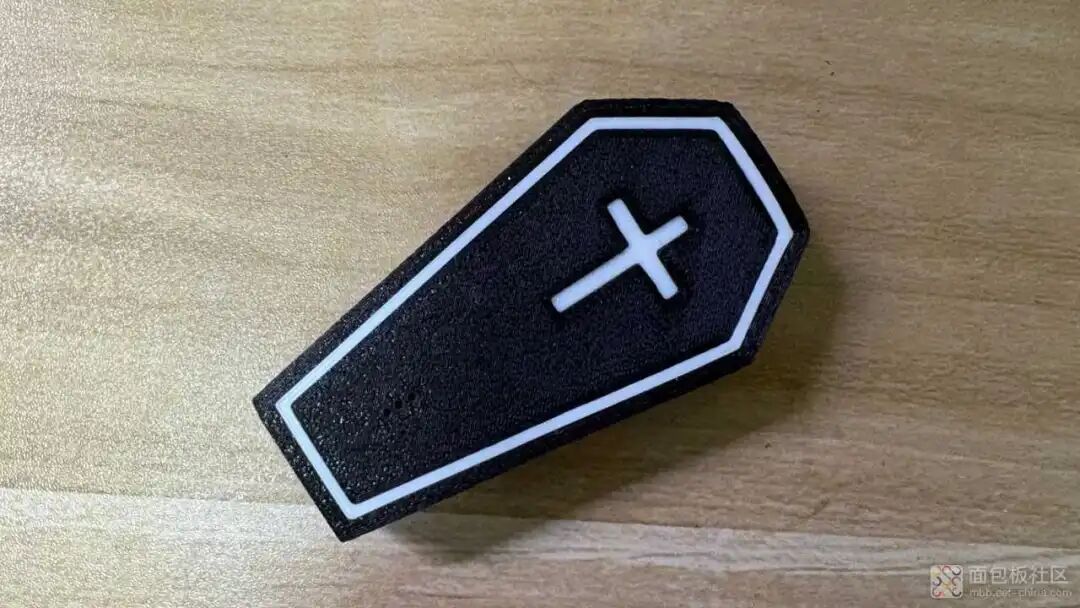

这个是正面的样。

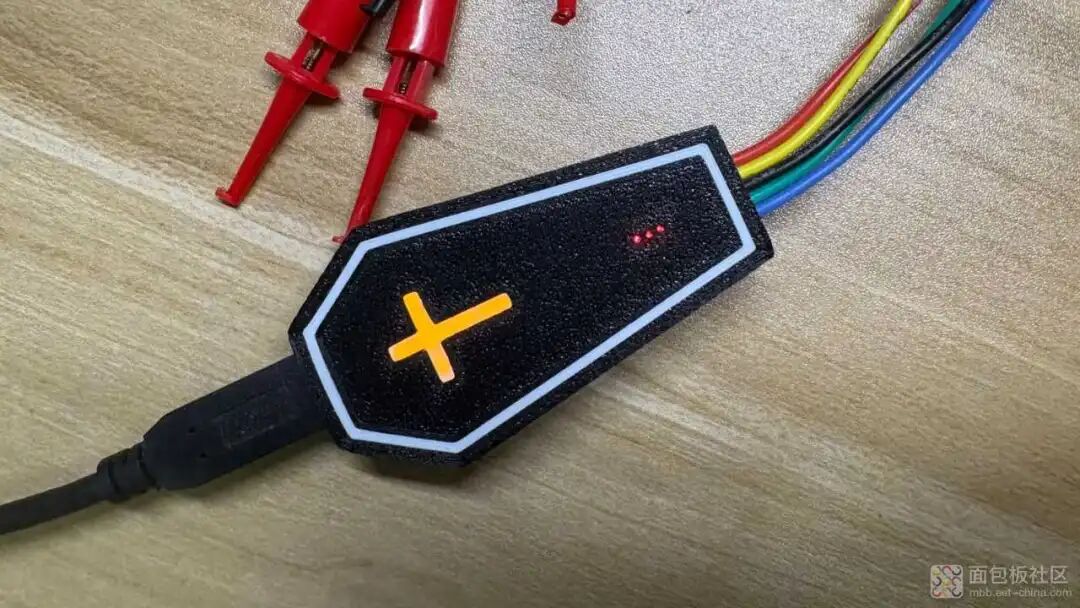

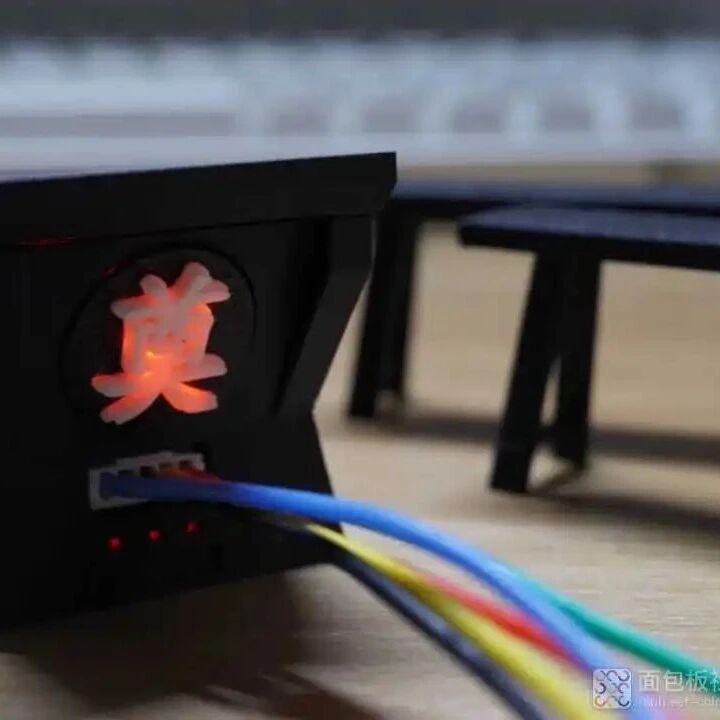

开始试机吧，十字架橙色表示上位机在发送数据。右侧的3颗LED都亮起来了，表示是5.0v的逻辑电平。

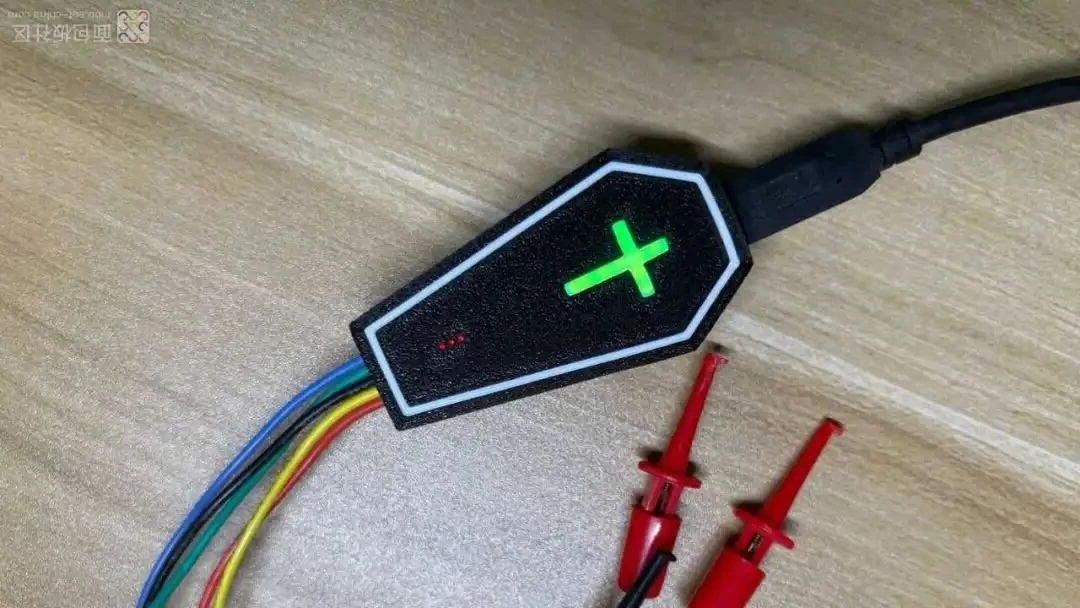

绿色表示收数据，下位机疯狂向上位机发送数据。灯是随发送或接收的数据闪烁的，我这里只是抓了一个亮灯的状态。
好啦，我的TTL小玩具完活了，从此世间无bug！
声音如何展示呢，我录了一小段，也分享在这里。这个是开机问候语。
原理图也开源，点击阅读原文下载！
