USB转TTL模块在嵌入式开发中是常用工具之一。为了更趁手，就自己给自己做一个自己喜欢的工具。之前做过一个西式的，今天来DIY一个中式的。
这是一个极具中式美学的USB转TTL模块，所有部件都一一罗列开来。
主板底面只有一个拨动开关和3个LED。开关是用作调节信号逻辑电平的，LED是指示信号逻辑电平的。支持5.0v、3.3v、1.8v三种逻辑电平，对应LED动作是亮3个灯、亮2个灯、亮1个灯。
在看看主板的原理图吧，看看它到底用了什么器件。这部分原理图是USB转TTL芯片并带有隔离芯片。TTL芯片用的是FT232RL，信号隔离用的是ADUM121N1BRZ。图中有一条黑色折线，这个就是隔离的分界线。虽在同一块电路板上，但左右两者老死不相往来。
MCU采用的是8051单片机，主要是用作系统控制，例如逻辑电平控制，点灯等等。U5 CHV31在实际电路板上是没有焊接的，它是一颗语音芯片，这个中式的主打信号隔离，如果想看语音版本的可以看一下我之前发的西式版本的USB转TTL模块，西式款是非隔离版，但有语音功能。
除了主板还有一个花圈板，毕竟是最阴间的USB转TTL模块，必须要献上花圈。花圈上写着：永无bug 一路走好。中间那颗器件一颗RGB LED。
这是花圈板的背面，用MOS管点灯。它是一块喷锡板。
我觉得还是沉金板好看，只不是是个3D图。当时没有搞到沉金板的券，有点小遗憾。

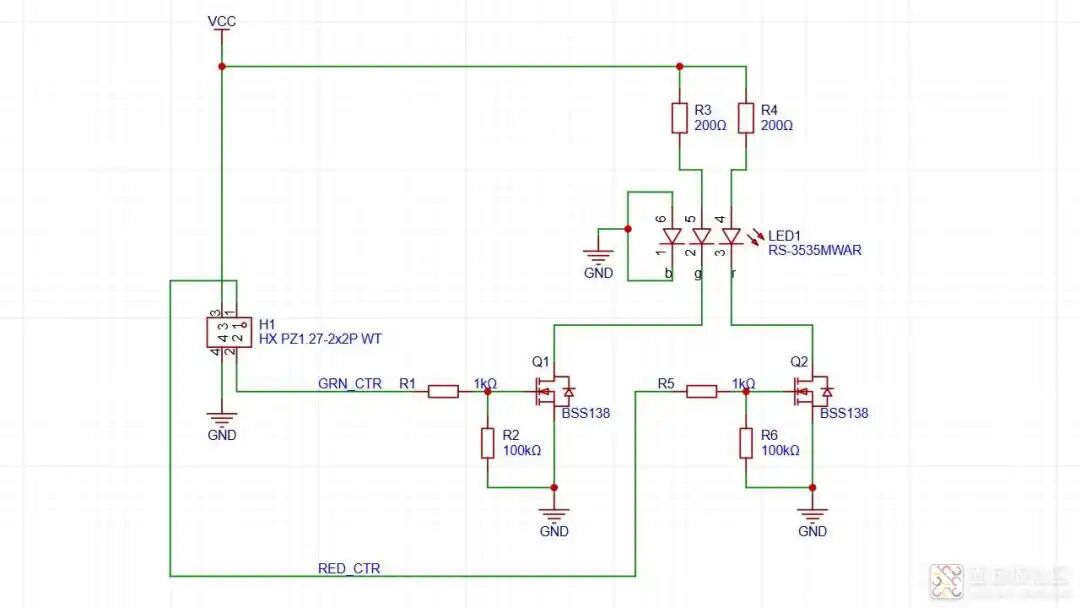

花圈板很简单，这个是原理图，取用了红和绿两种颜色，红色表示主机发送数据，绿色表示主机接收数据。
这是献上花圈的样子，插在主板上了。待会还要放在棺材里用作随葬。
电气方面介绍完毕后，我们来看看结构方面。这个是棺材底壳。
底壳里放上三个铷磁铁，见到铁皮就可以寄生了。例如吸到引擎盖上，从此补全了工作在路上的空缺，毕竟我们已经实现了工作在家里、工作在公司。让debug无处不在。
这俩配件主要是遮光用的，毕竟花圈板要随葬，放置各个对外接口漏光，所有打印了这个两个小零件。
然后又打印了一个奠基的奠字，用作点缀。
是这样点缀的。左边是花圈，右边是大字。在必要时刻花圈大灯会打亮奠基的奠。看到最后又展示哦。
将主板和花圈板装入客制化机壳。
放入遮光3D打印件，这样两侧的人机接口USB和5pin连接器不会漏光。
盖上棺材板。
放在长凳上来简单展示一下，这样最有阴间效果了。北方礼节一般都要把棺材放在长凳上让亲友缅怀。
看看人机接口，这边是UART信号接口，包括RXD、TXD、RTS、CTS，这些信号支持3中逻辑电平。
另一面是USB接口，接电脑上用。
底部有个拨动开关，用作调节UART的信号逻辑电平，共计三种：5.0v、3.3v、1.8v。
指示逻辑电平的LED会由如下显示。从左到右指示5.0v、3.3v、1.8v。
测试一下，用的回环测试方法。一边发一边收。
红灯显示表示上位机在给下位机发送数据。
绿灯被点亮表示下位机再向上位机发送数据。
这就是我DIY的最阴间的USB转TTL模块了。见棺发财！！！
原理图是开源的，感兴趣的朋友可以点击阅读原文下载看看。
