在日常开发中，USB HUB几乎是必不可少的工具，最近刚好需要一个HUB，作为一个电子工程师，我决定自己动手，设计并打造了一款自己的HUB，基于这个过程，顺便温习一下USB、PD的一些知识，如果大家有兴趣，咱们可以一起学习。

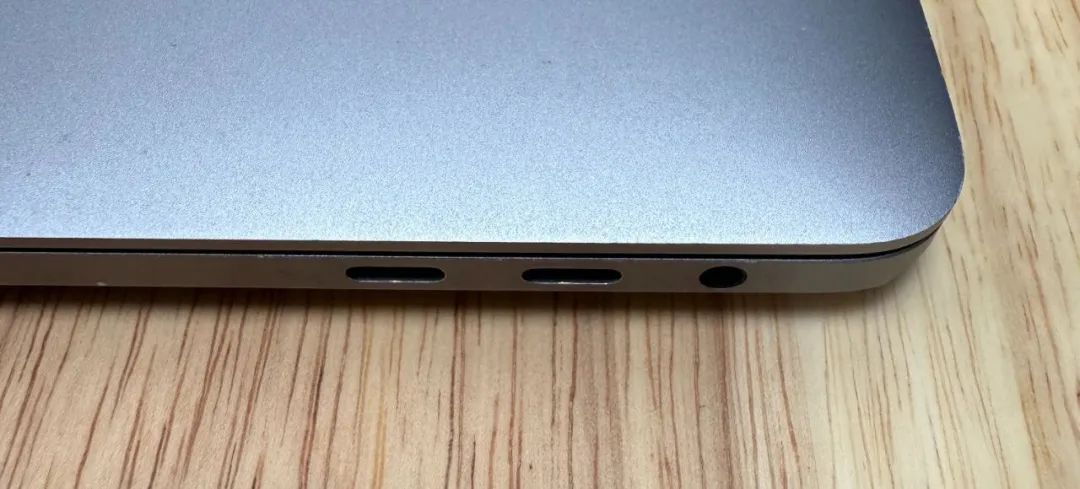

说一下我的情况，我的电脑只有2个Type-C口，所以设计的HUB必须支持快充，C口转A口最好有3个，额外再多一个C口更好。
网上找了一圈，最终选定了沁恒微的CH634X这颗芯片做了一款HUB，已经打样测试完，现在决定全部资料开源给大家进行复刻。
🔧 项目简介：
一款为开发者量身定做的 USB HUB，整个USB HUB项目包含以下接口配置：
上行 Type-C 口：接入电脑主机，承担数据传输与充电功能
独立供电 Type-C 口：支持最大100W PD快充输入（20V/5A）
1个USB-C下行接口：连接USB-C设备实现高速通信
3个 USB-A下行接口：完美兼容鼠标、键盘、U盘、调试器等外设
所有的接口，都做了电源管理，安全稳定，支持边充边用、盲插盲用。
为什么选 CH634X？
CH634X芯片是一款带PD功能的高性能 USB3.0 控制芯片，主要性能特点：
单芯片集成4口USB3.2 Gen1(5Gbps) HUB和Type-C PD功能 原生支持Type-C电源100W快充，支持PDHUB和拓展坞 内置两组Type-C双通道 USB3.0 PHY和双PD PHY，原生支持Type-C正反插自适应
具有独立的SS HUB控制器和USB2.0 HUB控制器 支持 Type-C 上下行口热插拔识别与角色切换，便于2个主机管理多个设备 集成了3.3V的LDO调压器和1.2V的DC-DC降压器，支持外部5V电源供电，外围精简 支持通过I/O引脚配置独立或整体控制、供电模式等功能 封装小巧，适合各种紧凑布局
最关键的是：国产、自研、文档齐全，易于上手！

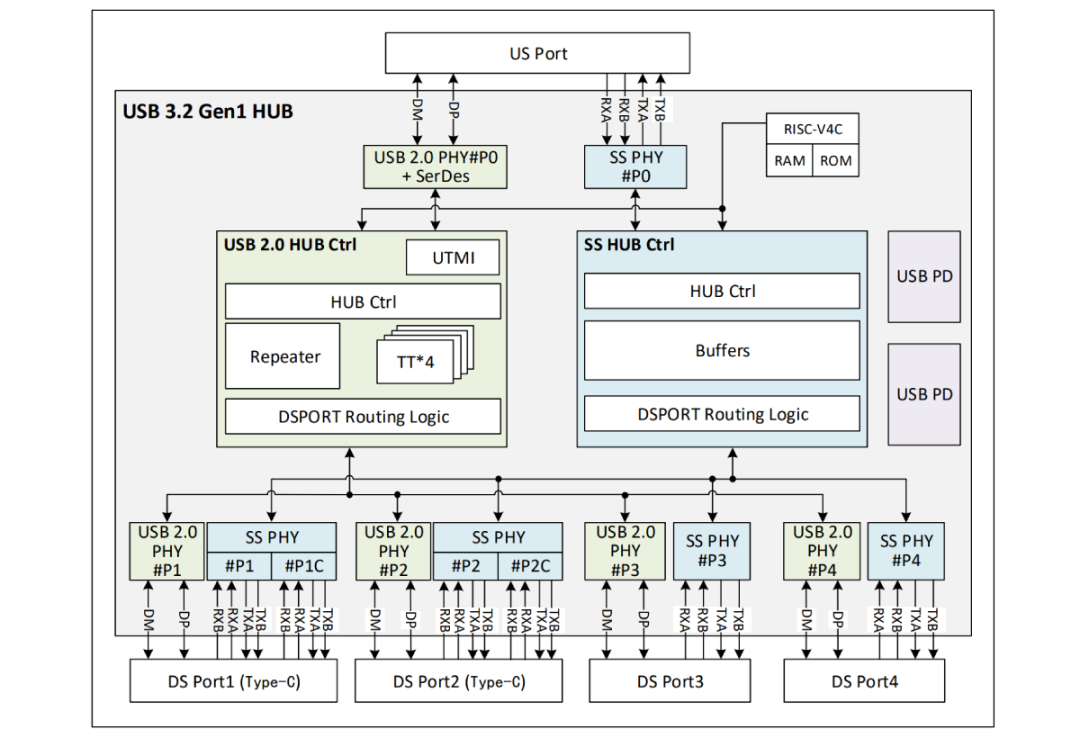

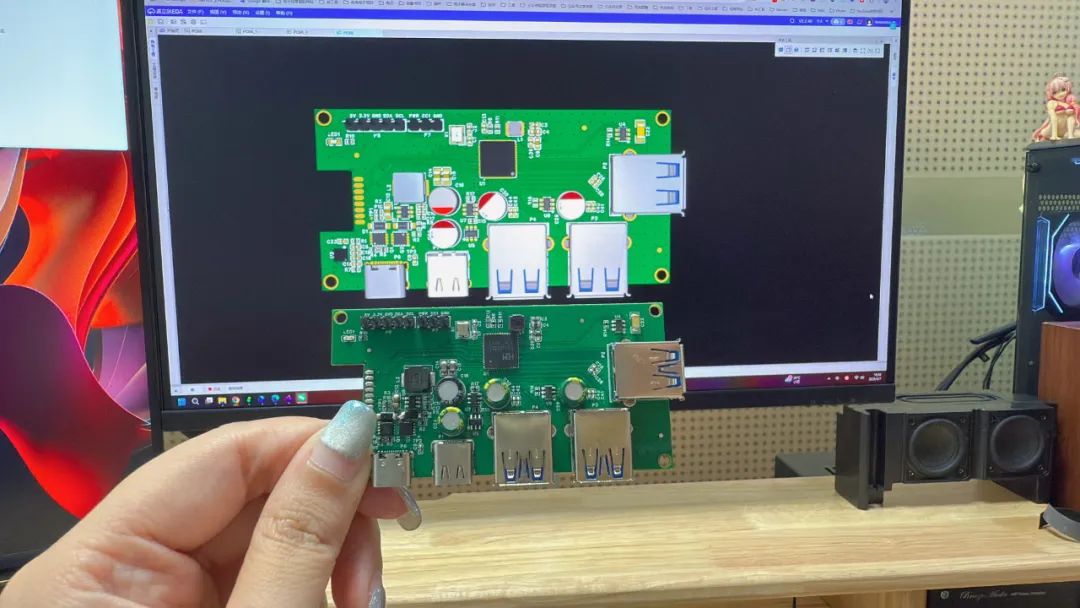

项目架构图&PCB预览
接口配置：

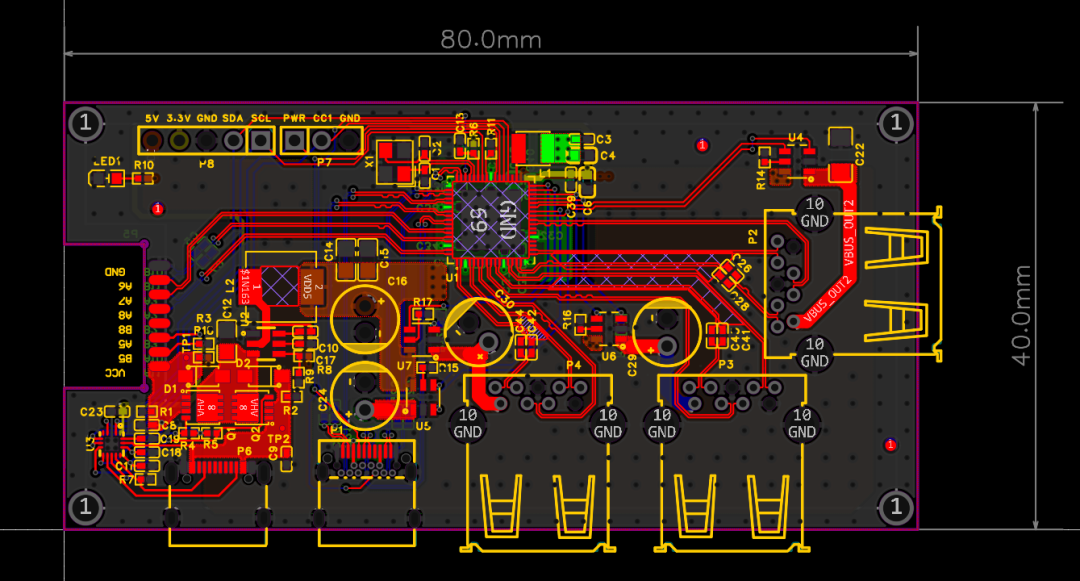

PCB用立创EDA制作，采用4层板设计，专门优化了电源走线与高速信号完整性。

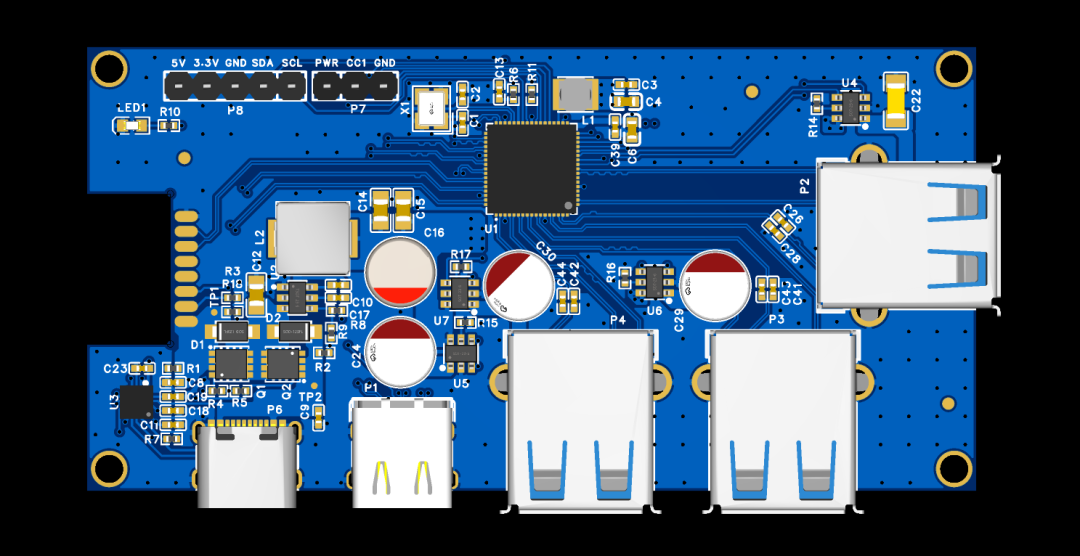

PCB 3D
外壳文件

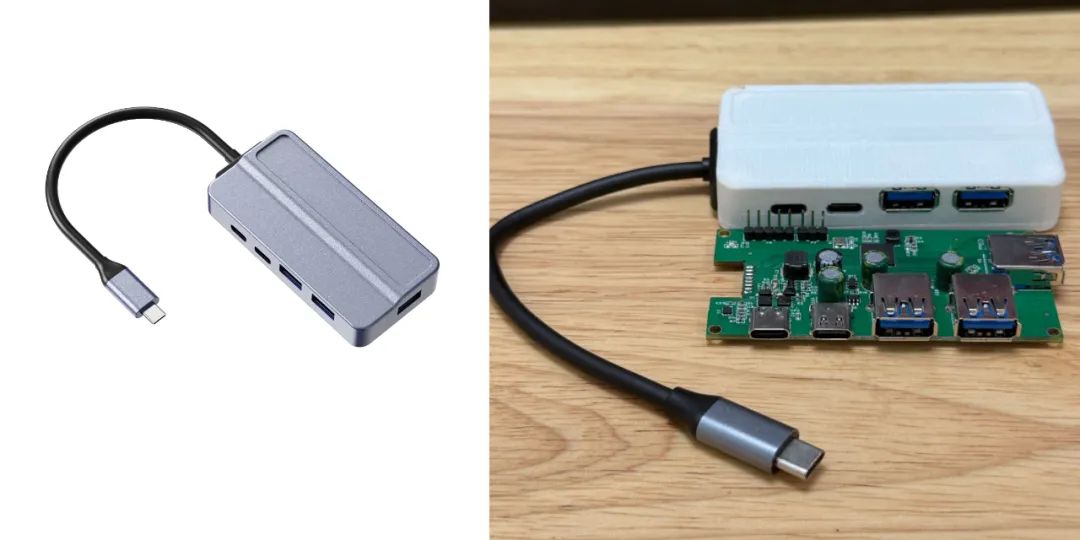

外壳提供STP格式，大家可以3D打印，外壳还有很多优化空间。
提供交互式BOM清单，以及excel版本的BOM，PCB工程中就已经包含了标准化元器件信息，99%的器件均可在立创商城直接找到。
⚡ 实测效果：PD快充 + 高速传输一个不落！
💻 插入Windows电脑测试，PD握手成功，支持 20V/5A 快充
🚀 同时连接U盘/调试器/外设，USB3.0速度可达400MB/s+
🔌 使用小米/Anker/绿联等主流PD充电器，均握手无压力
📱 给手机、笔记本充电 + 外设传输，边用边充非常流畅

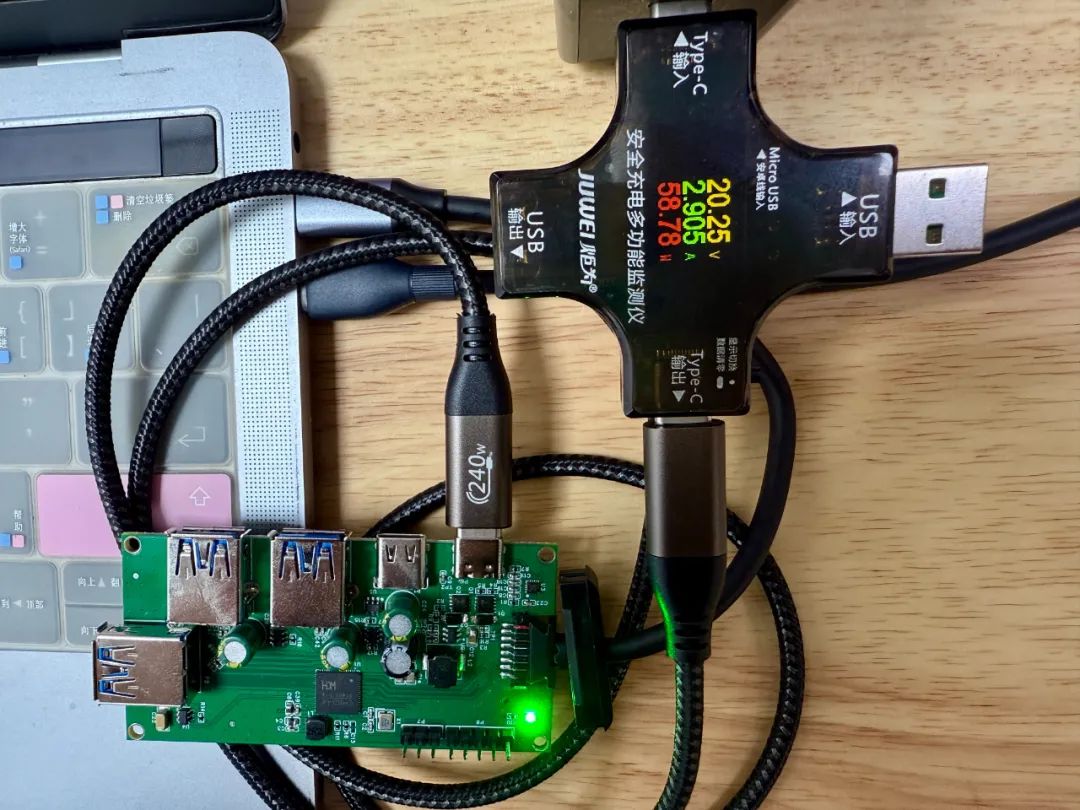

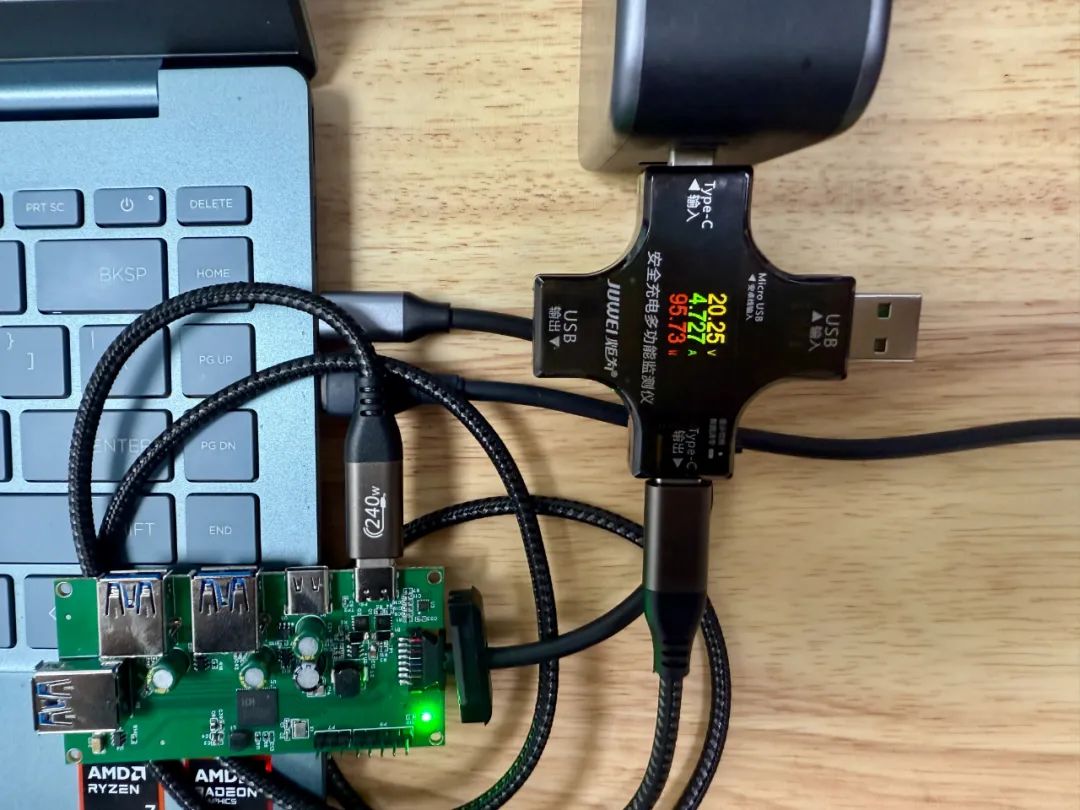

Windows系统 HP电脑电量10%以下充电功率能达到95W。
MAC系统 18款macbook pro电量10%以下充电功率能达到58W，新款MAC支持到100W应该没问题。
Type-A口高速传输测试，固态硬盘采用闪迪 500GB NVMe固态硬盘，Type-C接口，最高速度1050MB/s，远高于USB3.2 Gen1（5Gbps）的速度，所以用这个SSD测试就能测试出USB口的最大传输速度，实际不同的电脑测试出来的结果会有一些差别,本次测试电脑型号为OptiPlex 7080。
测试软件用CrystalDiskMark8_0_6Aoi，测试结果如下：
固态硬盘直连电脑测试，读828MB/s，写833MB/s：
经过Hub后A口测试，读448MB/s，写446MB/s：
经过Hub后C口测试，读448MB/s，写446MB/s：
完全开源，欢迎大家 Fork & DIY
我会将整个项目的内容发布到立创开源硬件平台，包括：
✅ 原理图设计+4层PCB（立创EDA）
✅ 3D外壳模型（塑料外壳+铝合金可选）
✅ BOM物料清单
✅ 原理分析
大家搜“100W快充+USB3.0（3A+1C）高速传输 PD HUB”就可以找到项目，可以很方便的进行复刻，相关外壳3D，BOM,原理图PCB等文件都可以从这里下载。(文末点击阅读原文直达)
为什么我要开源这个项目？
与其等，不如自己做；与其藏，不如分享。
这正是这个项目的初衷 —— 用开源推动国产芯片更广泛应用，也让更多电子爱好者可以低成本DIY一个实用的桌面工具。
读到这里的都是忠实的粉丝了，大家一键三连点赞👍支持下国产芯片和开源项目。
留言交流🗨️提出想法、建议、改进点。
分享扩散 🚀 让更多朋友加入到国产芯片生态中！
你觉得这样的HUB实用吗？大家可以在原文下面留言告诉我，我将抽1位幸运粉丝送出一个实物样品！🎁
因为篇幅问题，本篇我们先把项目开源出来，下一篇我们重点分析下整个板子的工作原理，芯片大概是怎么工作的，PD是怎么握手的，再重点分析。
