前言
近期充电头网拿到了FDD国际电工一款20W快充86面板，与市面上的同类产品相比，其设计上有两大亮点，一是内置USB快充模块基于更加高效可靠的氮化镓电源方案进行设计，其次是引入了热门的拉拉线进行设计，即拉即用省去找线烦恼，使用更省心。
除拉拉线外，产品还配置有1A1C快充接口，支持18W和20W PD快充，满足手机日常快充需求。下面我们就一起来看看这款产品的具体设计。
国际电工20W拉拉线快充86面板外观
国际电工20W拉拉线快充86面板采用PC阻燃材质白色外壳，正面为一体式盖板设计，并配置两组AC插口，1A1C USB接口以及USB-C拉拉线。
两个USB接口旁都印有相应输出参数，右下角印有FDD国际电工品牌。
机身正面还设计有拉拉线端子收纳槽，闲置时可将端子嵌入收纳槽固定，整体看上去会更加整洁美观。
插座机身外壳为层层卡扣拼接固定设计，侧面壳体上印有产品参数信息。
产品参数特写
USB输入：220/240V~50/60Hz 0.5A
输出：
USB-A：5V3A、9V2A、12V1.5A
USB-C：5V3A、9V2.2.2A、12V1.67A
USB-C线：5V3A、9V2A、12V1.5A
多口：5V3A
另一侧面印有CE认证等标识。
侧身四面均设计有散热孔。
背面中心区域设计有火线和零线接线槽。
接线槽旁设计有方便用户区别的火线和零线标识，右侧壳体上是产品10A 250V~规格和CCC认证标识。
测得国际电工20W拉拉线快充86面板机身正面长度为85.67mm。
宽度为87.61mm。
最大厚度为54.93mm。
USB-C拉拉线长度约为76cm。
另外测得插座重量约为132g。
给国际电工20W拉拉线快充86面板通电，使用ChargerLAB POWER-Z KM003C测得USB-C拉拉线支持QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
测得USB-C口支持QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A、3.3-11V1.8A两组PPS电压档位。
测得USB-A口支持QC3+、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
国际电工20W拉拉线快充86面板拆解
将机身正面盖板拆下，采用卡扣结构固定。
机身外环白色塑料框为独立模块设计，同样采用卡扣固定。
打开黑色盖板，AC插孔设计有安全门，内部两侧分别布局USB模块和拉拉线模块。
USB模块通过导线与一体铜带锡焊取电。
拉拉线模块通过一组导线插拔式连接在PCB板正面。
将USB模块分离，PCB板正面设有保险电阻、高压滤波电解电容、色环电感、变压器、蓝色Y电容、固态电容、协议芯片等器件，保险电阻外套热缩管绝缘保护。
背面设有整流桥、开关电源初次级芯片以及光耦。
保险电阻特写。
ABS210整流桥特写。
两颗高压滤波电解电容来自XuCon。
电容规格均为400V10μF。
另一颗特写。
色环电感特写。
电源主控芯片来自东科半导体，型号DK8020AP，这是一款高度集成了700V GaN HEMT的准谐振反激控制AC-DC功率开关芯片。DK80xxAP检测功率管漏极电压VD，当VD达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。
DK80xxAP极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK80xxAP具备完善的保护功能：输出过压保护（OVP），VCC 过欠压保护，过温保护（OTP），开环保护，输出过流保护（OCP）等。该系列采用ESOP-7封装。
变压器特写。
亿光EL 357N光耦特写，用于输出电压反馈。
蓝色Y电容来自JNC东莞嘉耐电子有限公司。
同步整流芯片同样来自东科半导体，型号DK5V60R16HP，这是一款简单高效率的同步整流芯片，内部集成了60V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管，采用SOP-8。
东科半导体DK5V60R16HP资料信息。
同步整流输出滤波固态电容规格为16V470μF。
输出端两颗协议芯片均是采用慧能泰HUSB382，这是一颗支持USB-C和USB-A口的协议芯片，芯片内部集成用于接口输出控制的VBUS开关管，进一步简化外围元件。HUSB382支持5V，9V，12V FPDOS和两个可编程的APDOS，HUSB382A支持5个FPDOS和两个可编程的APDOS。
HUSB382支持Chip-Link技术，支持多芯片通信。芯片内部集成过压保护，欠压保护，欠压闭锁，过电流保护，快速过电流保护，CC和DPDM引脚过电压保护和热关断保护，芯片提供QFN4*4-32L封装，适合于快充充电器和车充应用。
另一颗慧能泰HUSB382协议芯片特写。
拉拉线模块与连接线芯焊接处打白胶处理。
模块外壳使用螺丝进行固定。
拉拉线模块拆开一览。
全部拆解一览，来张全家福。
充电头网拆解总结

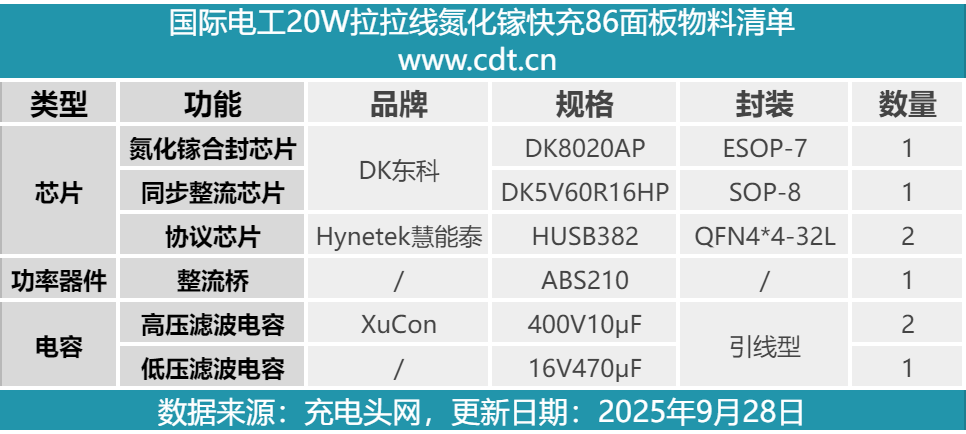

最后附上国际电工20W拉拉线氮化镓快充86面板的核心器件清单，方便大家查阅。
国际电工20W快充86面板为标准的86面板尺寸设计，白色壳体契合主流装修风格，不仅配置两组AC插孔和1A1C接口，还加入了热门的拉拉线设计，很适合安装在床头旁等场景，实用便用性更上一个台阶。接口还兼容SCP、PD、PPS等快充协议，支持20W PD快充，可以满足苹果、小米、三星、华为等品牌手机快充需求。
充电头网通过拆解了解到，产品AC插孔内置安全门，可防止异物单孔插入保证用电安全，USB模块通过导线与一体铜带锡焊取得。模块开关电源使用了东科DK8020AP+DK5V60R16HP高集成合封氮化镓方案，慧能泰两颗HUSB382协议芯片控制三口输出。内部三大模块使用隔板进行隔离，保证安全性。
