拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)

充电头网 2025-10-01 09:00
充电头网第3781篇拆解报告。

前言

6月5日,Nintendo任天堂推出了新一代游戏主机Switch 2,相比于上一代,其在硬件性能、显示效果、手柄设计等方面均有显著升级。此外配备了一款60W快充充电器,最大输出功率也有明显提升。

此前充电头网已经拆解了Switch 2港版原装60W充电器,本期继续为大家带来日版原装60W快充充电器的拆解,一起来看看这两个版本配备的充电器在设计用料上都有哪些不同。

此前充电头网已经拆解过,欢迎查阅。

任天堂Switch 2原装60W快充充电器开箱

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图1

任天堂Switch 2原装60W快充充电器日版机身样式设计与港版的相同,不过输入端配备的是日规双脚插脚。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图2

Nintendo品牌设计在机身正面。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图3

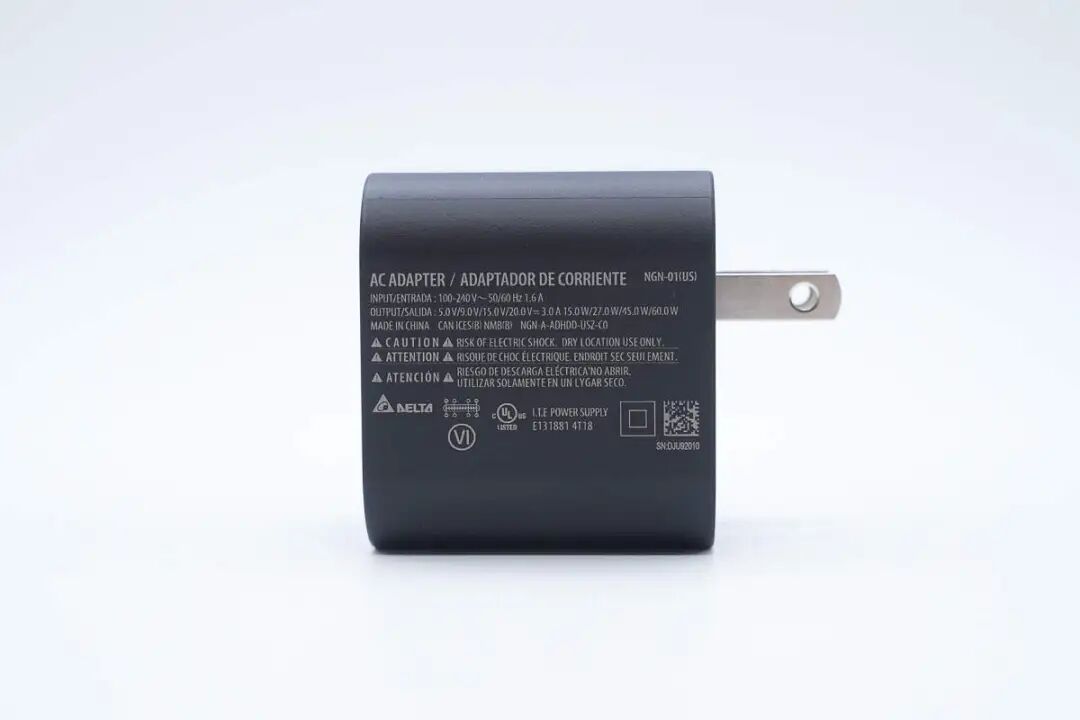

背面印有充电器铭牌。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图4

产品参数特写

输入:100-240V~50/60Hz 1.6A

输出:5/9/15/20V3A 60W Max

制造商:台达电子工业股份有限公司

充电器通过了UL认证和VI级能效认证。


拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图5

充电器插脚特写。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图6

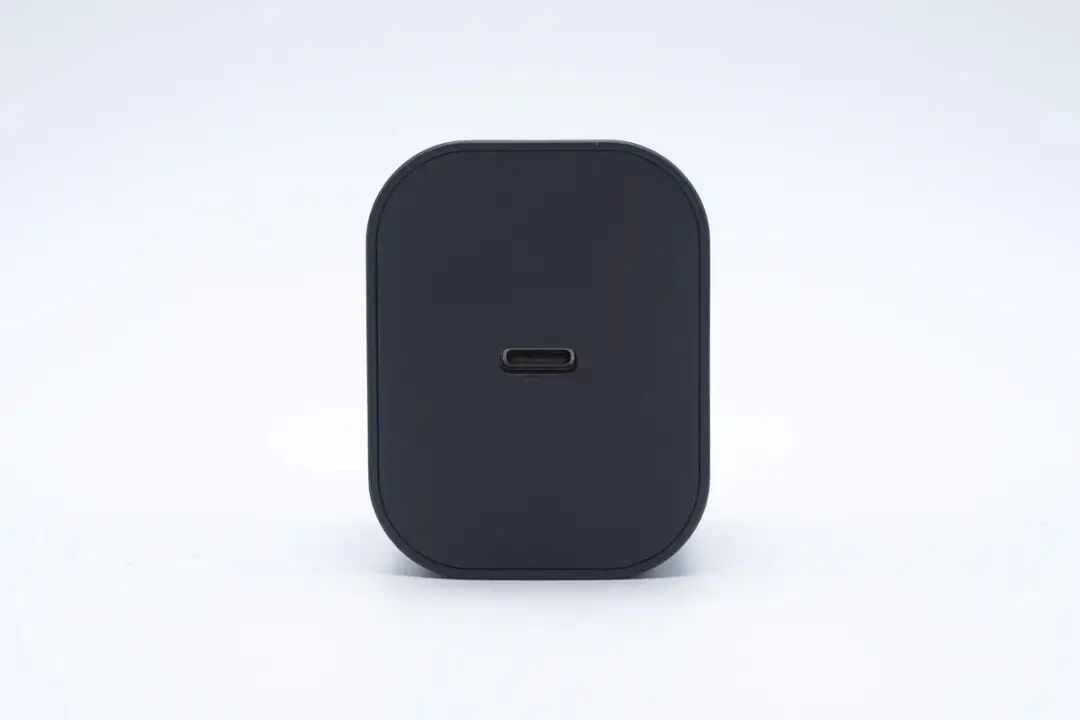

输出端配备USB-C接口,居中布局。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图7

实测充电器机身长度为45.05mm。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图8

宽度为49.65mm。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图9

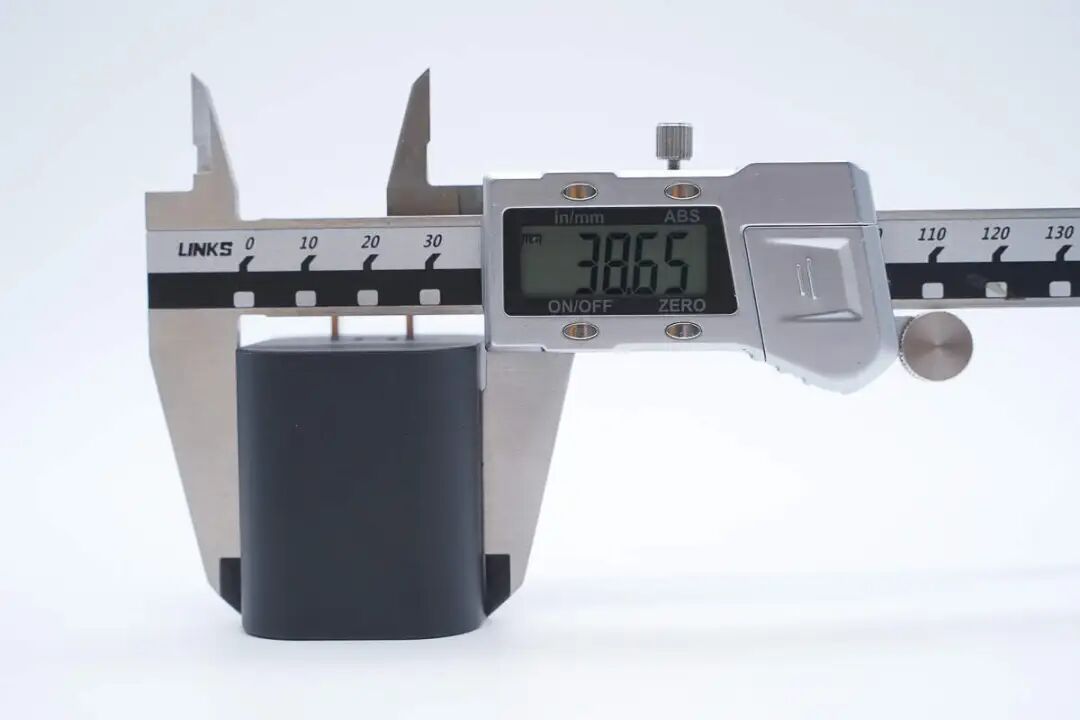

厚度为38.65mm。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图10

和苹果61W充电器放在一起对比,体积优势明显。

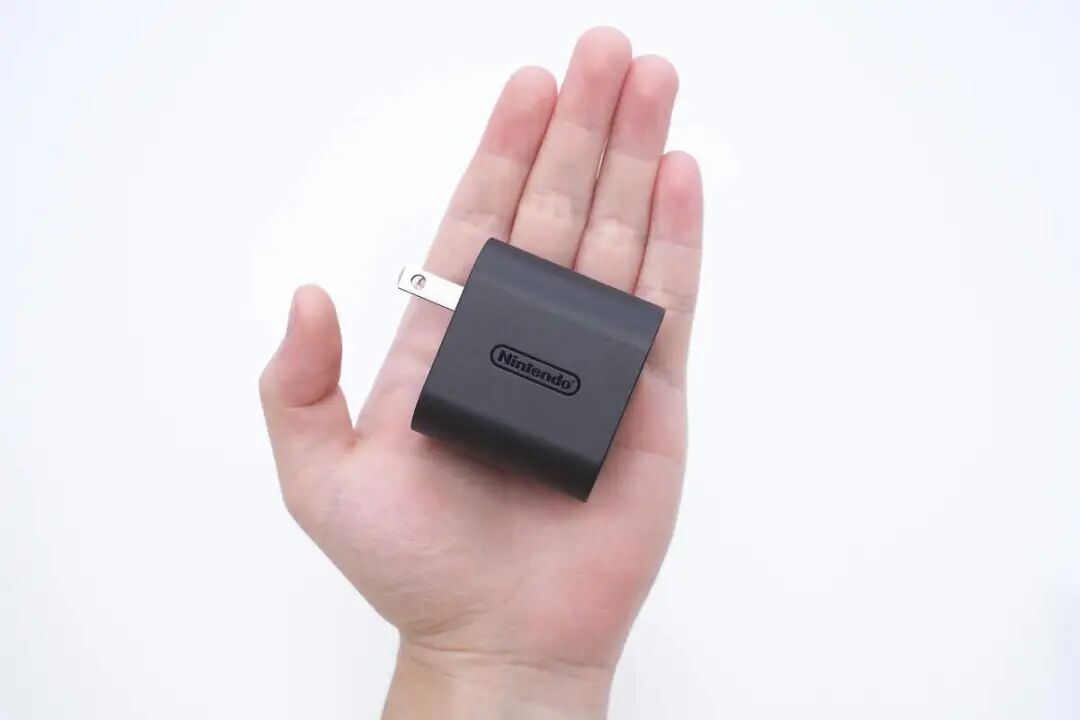

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图11

充电器拿在手上的大小直观感受。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图12

另外测得充电器重量约为117g。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图13

使用测得USB-C口支持PD3.0和DCP充电协议。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图14

PDO报文显示USB-C口还具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。

任天堂Switch 2原装60W快充充电器拆解

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图15

切割顶部外壳将内部PCBA模块取出,输入端采用接触式通电设计。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图16

金属弹片与插脚压接。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图17

测得PCBA模块长度为40.12mm。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图18

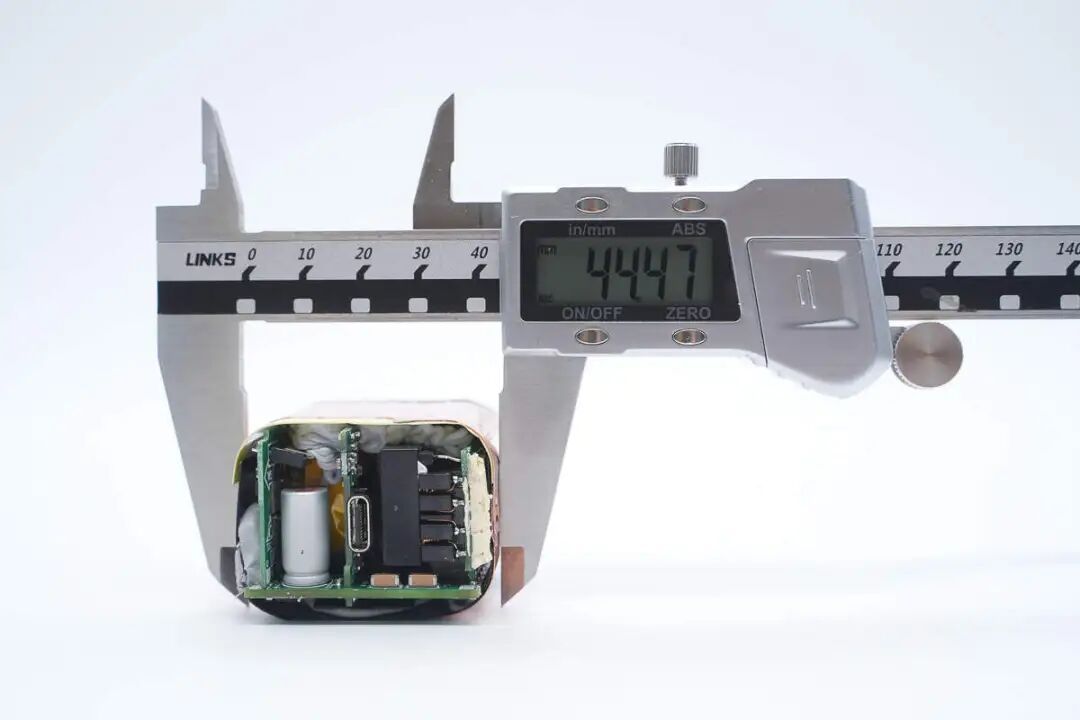

宽度为44.47mm。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图19

厚度为33.58mm。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图20

PCBA模块包裹铜散热片,两侧为卡扣结构固定。模块输入端打胶,同时贴有耐高温绝缘片。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图21

铜散热片还采用螺丝固定,内侧设有麦拉片进行隔离绝缘。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图22

拆下散热片,其内侧还粘贴绝缘胶带处理。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图23

PCBA模块上填充导热胶,侧边小板上还贴有导热垫。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图24

主板背面中心也打胶处理,初次级间镂空放置麦拉片进行隔离绝缘。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图25

清理掉导热胶可以看到,模块采用多块小板堆叠设计,充分利用内部空间。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图26

两侧小板之间的区域设有高压滤波电解电容、变压器等器件,接口母座所在一侧设有塑料壳进行隔离绝缘。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图27

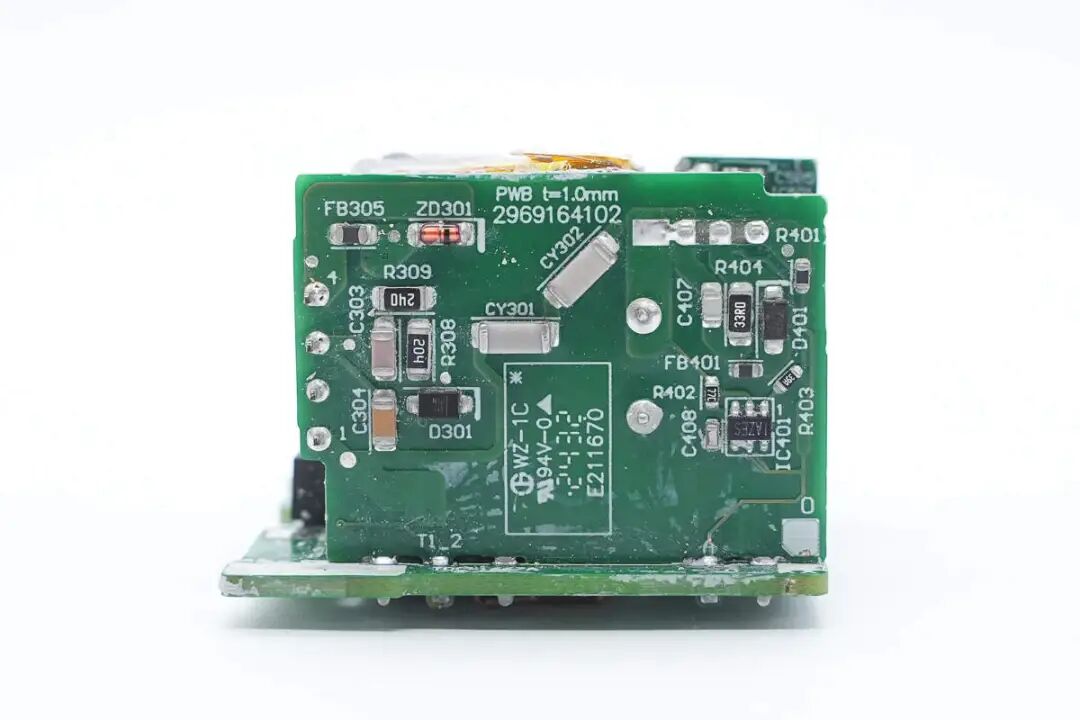

主板背面设有初级主控芯片以及初级开关管,MOS管上覆盖铜散热片。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图28

输入端一览,主板上设有延时保险丝以及高压滤波电解电容。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图29

侧边小板背面设有整流桥。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图30

将小板拆下,正面器件套有塑料壳。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图31

去掉塑料壳,器件上打白胶处理。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图32

延时保险丝规格为3.15A250V。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图33

温度保险丝来自华德电子。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图34

共模电感特写,用于滤除EMI干扰。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图35

安规X2电容来自SCC实全电子,规格为0.47μF。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图36

整流桥来自扬杰,型号YBS3008,规格为3A 800V,采用YBS封装。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图37

另一侧小板背面设有一颗同步整流控制器。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图38

将小板拆下,另一面还设有变压器以及同步整流管。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图39

拆掉正面所有小板后,主板正面还设有光耦、贴片Y电容以及输出滤波固态电容。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图40

高压滤波电解电容来自AiSHi艾华。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图41

电容规格为400V100μF。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图42

初级主控芯片丝印P057N,采用SOT23-6封装。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图43

初级开关管来自英飞凌,型号IPL60R185P7,属CoolMOS P7系列,耐压650V,导阻185mΩ,采用VSON-4封装。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图44

变压器特写,包裹铜箔以及绝缘胶带。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图45

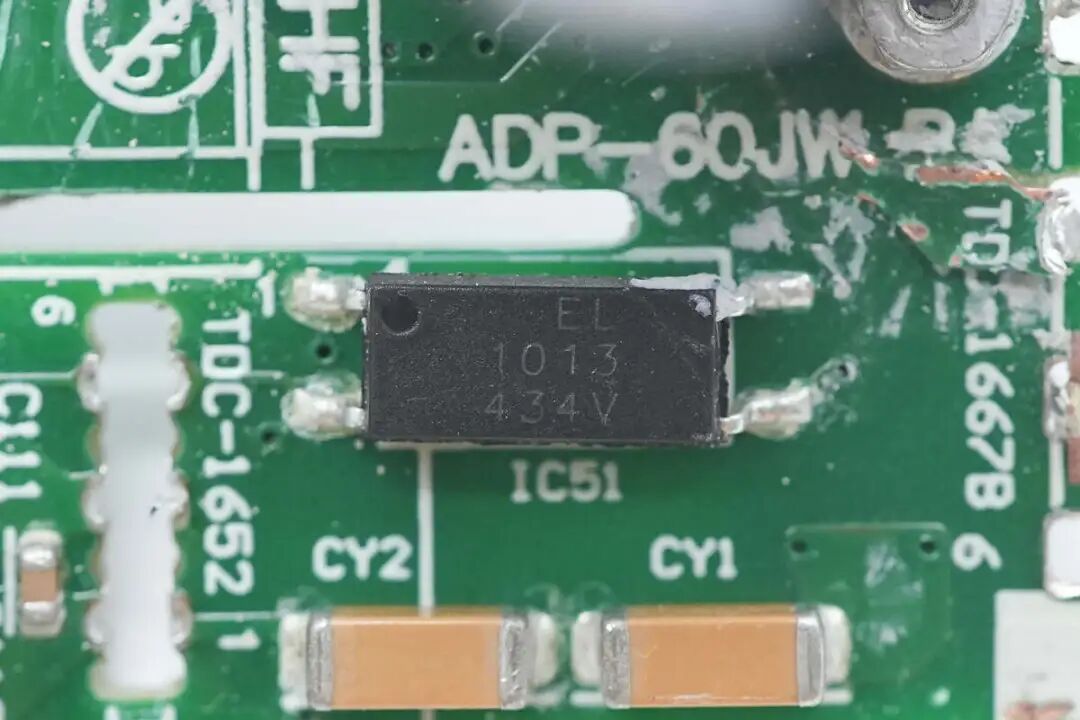

亿光EL 1013光耦特写,用于输出电压反馈。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图46

旁边两颗贴片Y电容串联提升耐压等级。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图47

同步整流控制器来自MPS芯源系统,型号MP6908,支持宽输出电压范围,支持DCM/CCM/准谐振多种操作模式,支持高侧和低侧同步整流。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图48

同步整流管来自AOS万国半导体,型号AOY66920,耐压100V,导阻8.2mΩ,采用TO251B封装。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图49

万国半导体AOY66920资料信息。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图50

输出滤波固态电容来自APAQ钰邦,规格为25V820μF。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图51

输出端一览,主板中心焊接USB-C接口小板。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图52

输出端小板正面焊接USB-C母座。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图53

背面设有协议芯片以及输出VBUS开关管。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图54

协议IC采用伟诠WT6633P,支持USB PD3.0,支持高通QC4,QC4+和QC5。通过USB-IF认证,TID1070018。同时WT6633P还通过了高通QC5认证,认证号4789627043-2,高通QC4+认证,认证号4788566324-2。WT6633P内置8051内核,内置恒压恒流控制,片内集成输出电流传感,支持线损补偿,内置完善的保护功能。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图55

输出VBUS开关管来自APEC富鼎先进,型号为AP3NA4R2YT,是一颗耐压30V的NMOS管,导阻4.2mΩ,采用PMPAK3*3封装。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图56

USB-C接口母座特写,外套钢套加固。

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图57

全部拆解一览,来张全家福。

充电头网拆解总结

拆解报告:任天堂Switch 2原装60W PD快充充电器(日版)图58

最后附上任天堂Switch 2日版60W快充充电器的核心器件清单,方便大家查阅。

任天堂Switch 2日版配备的60W充电器在样式设计上与港版的一样,不过插脚以及机身上的品牌、铭牌布局则有所不同。实测这款充电器同样支持PD3.0快充协议,可提供最大60W输出,除给Switch 2供电外,日常使用中,还可以拿来给手机、平板甚至是轻薄笔记本充电。

充电头网拆解了解到,除样式外,产品内部模块设计也与港版的相同,并且包括开关电源在内的核心芯片、电容料号也完全一样。此外也是由台达代工生产,日版的60W快充充电器几乎可以说就是港版的换壳。
