前言

智融科技全新推出了一款高集成度高性能快充协议芯片 SW3578，支持PD3.2 AVS，且单芯片即可实现140W 双口独立输出，并同步推出一系列快充应用方案。接下来，充电头网将带来这款芯片及 Demo 的详细解析。

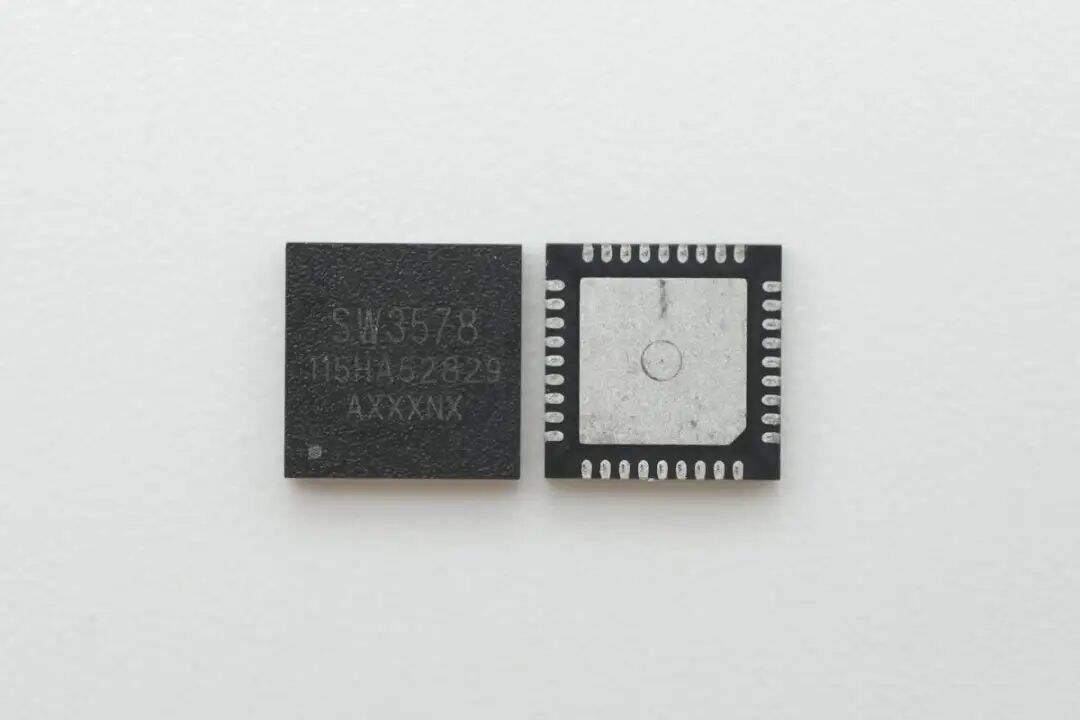

智融SW3578

SW3578 是一款面向双 USB-C 口快充应用的高集成 SoC，内部集成32bit MCU 并集成 双路独立的Type-C 逻辑，支持 PD3.2 SPR AVS、PD3.2 EPR AVS、UFCS、SCP/FCP、QC5/4+/4/3+/3.0/2.0、AFC、PE2.0/1.1、TFCP 等多种快充协议，并支持私有协议定制。

SW3578 内置 10A 高效率开关降压变换器，采用外置双 N 功率管，支持母线实时调压功能，同时额定输出电流可达 10A，开关频率可在 125/180/333/500 kHz 四个档位之间配置，并支持轻载 PFM/中重载 PWM 的自动切换，最大占空比＞99%。

SW3578 支持4.5-32V 宽输入电压，支持三路 NMOS 驱动控制，使该芯片既能直挂车载电源母线，也便于与外部功率路径或二级 DC/DC 搭配实现更复杂的供电拓扑。

作为“双口独立”方案的核心，SW3578 为两路 C 口分别提供 CC/DP/DM、VBUS 检测与放电、独立电流采样和独立功率通路控制，配合内部 DAC 与环路 CV/CC 即可在单芯片内完成端口级功率分配、限流和电压编程。同时该芯片两路端口均支持高边采样，既适配 28 V/5 A 等高压大电流输出，又能在长线缆或细线材产生显著压降时，通过更准确的到端电流/电压判断进行电压微调和限流动作，减少掉档与重复协商。

在保护机制方面，SW3578 从输入到输出提供了完整的保护矩阵，包括输入过压/欠压、输出过压/欠压、过流与短路保护，快速/慢速 OVP 阈值分档，VCONN 过流，DP/DM/CC 过压与弱短保护，以及 LPS 限功率防护，端口插拔还支持自动放电与母线电压检测，配合片内/NTC 过温与热调节阈值，可在高环境温度与高负载占空条件下维持系统稳定。

同时为方便整机控制与平台化复用，SW3578 内置 32bit MCU，提供 I²C/UART 等数据通信接口，支持固件加密与 OTA 在线升级，支持18路可复用 GPIO，以及 12bit ADC，待机电流典型仅60 µA，可实现更细致的状态监测、按需点亮与低功耗待机。SW3578 采用 QFN36 封装，适用于多口快充适配器、智能车充、智能插排等充电设备。

智融SW3578 快充方案demo

该方案采用绿色PCB板，采用双 USB-C 接口配置，面向双口高功率快充的应用场景。

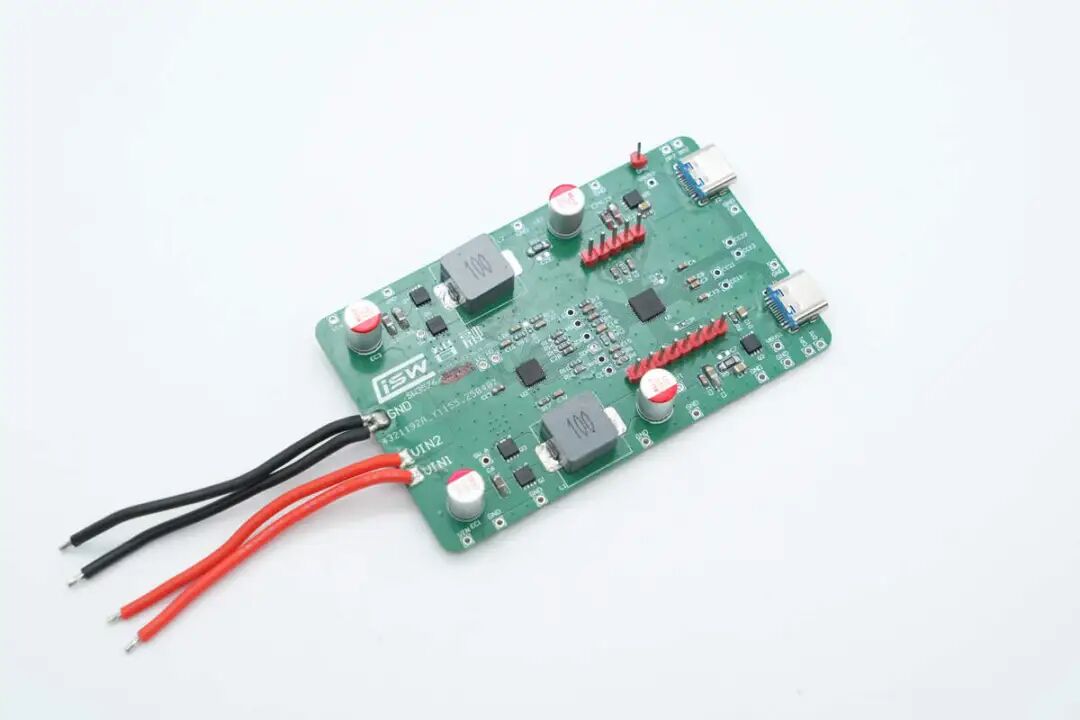

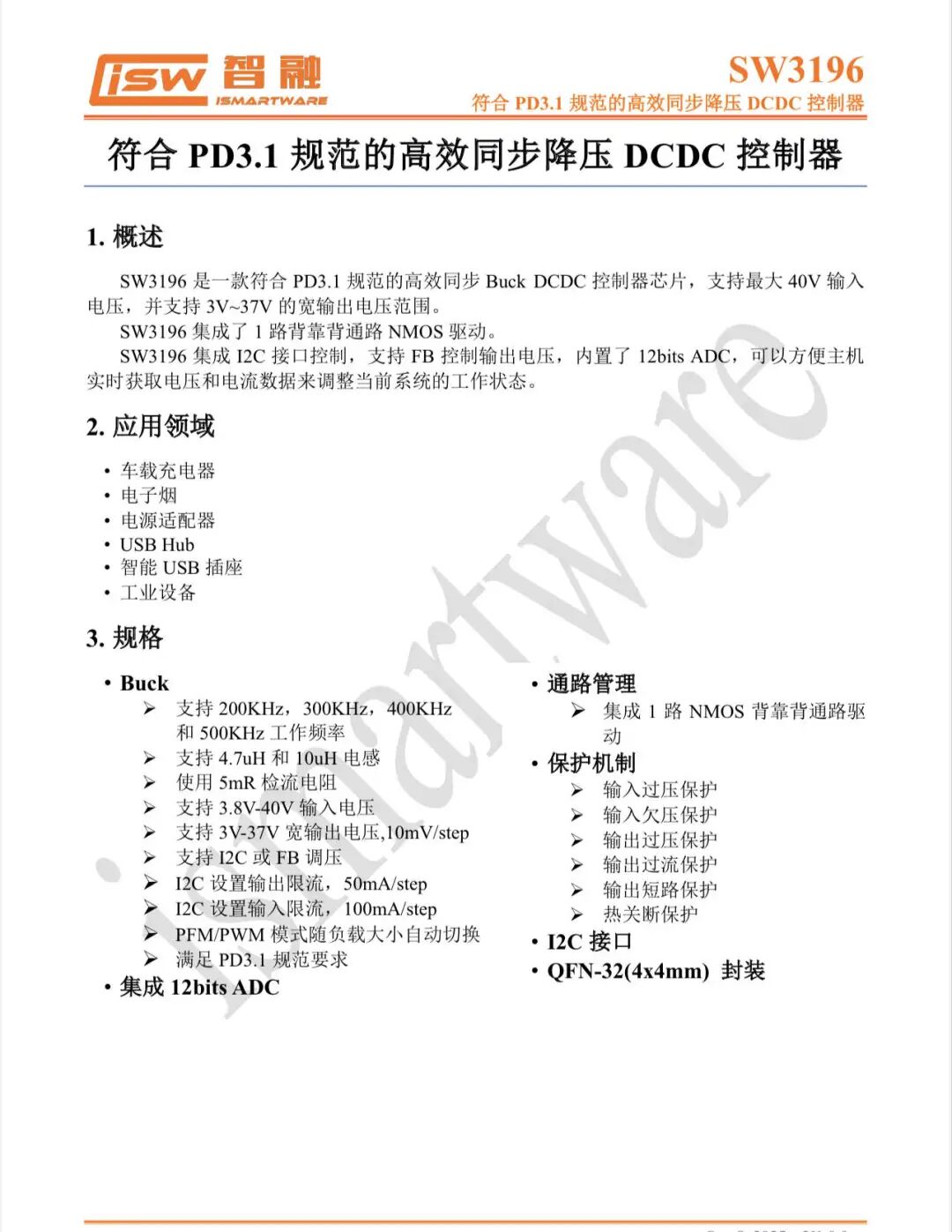

该方案由 SW3578+SW3196 组成的双C独立140W应用方案，同时周边布置电感、电容及若干保护元件，形成完整的降压与协议控制电路。从方案表面可以看到两个大功率电感与多颗固态电容分布在两侧，分别对应两路独立的输出通道，保证在大电流工作时仍能维持良好的稳定性与低纹波输出。

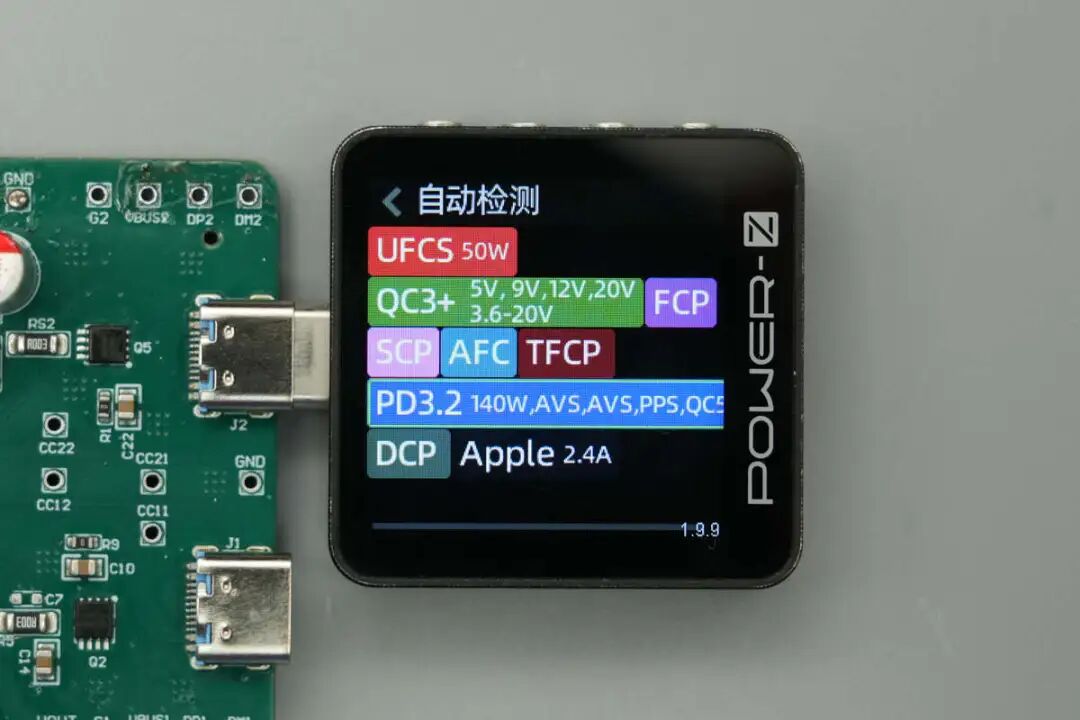

使用ChargerLAB POWER-Z KM003C测得输出端C1接口支持UFCS、PD3.2、FCP、SCP、AFC、QC3+、DCP、AFC、Apple 2.4A等快充协议。

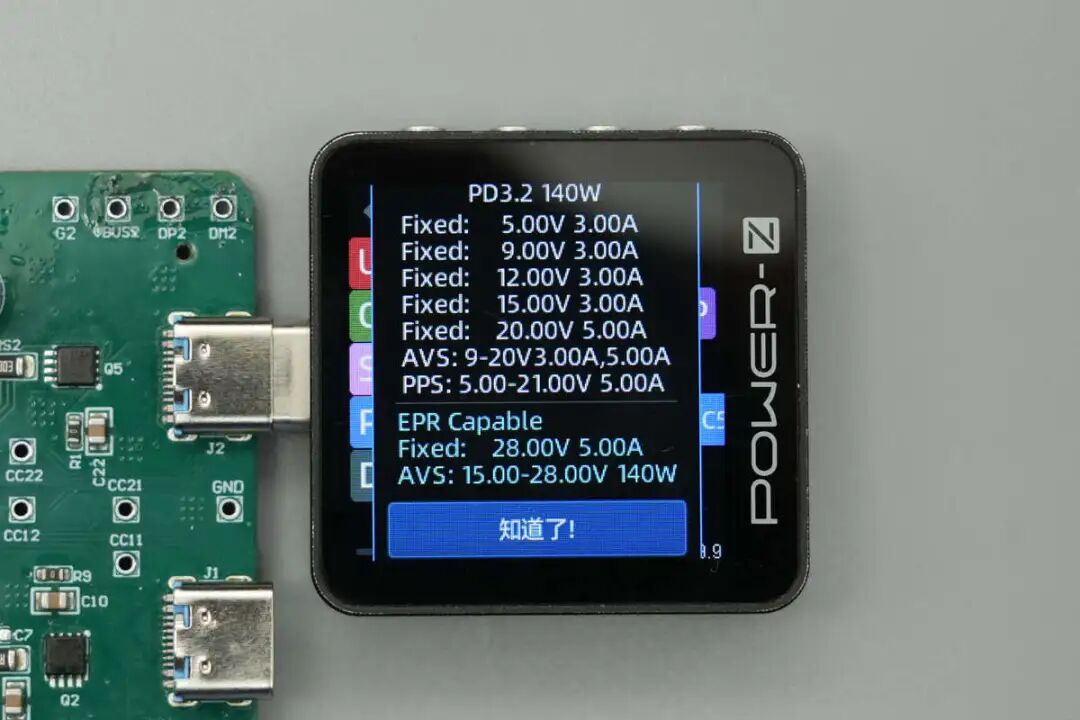

该方案支持PD3.2 AVS，PDO报文方面， 具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/5A五组固定电压档位，支持 PD3.2 SPR AVS 9-20V 3A，5A、PD3.1 EPR AVS 15-28V/5A 140W两组AVS快充档位以及支持5-21V/5A 一组PPS电压档位，补充电压档位28V5A。

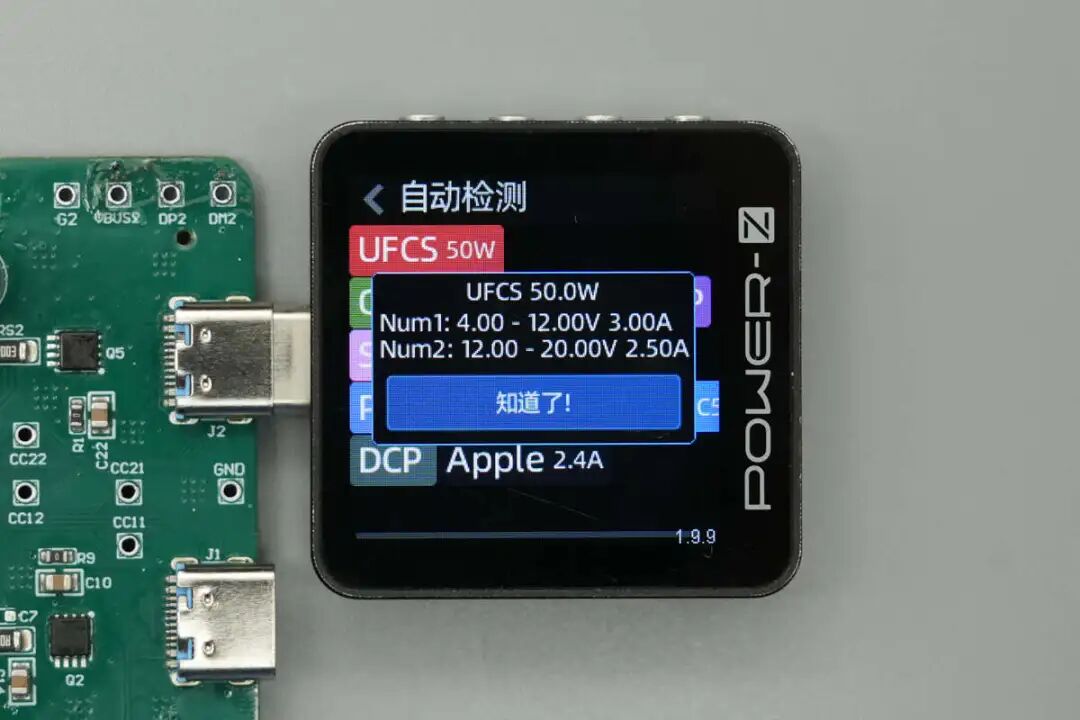

UFCS快充具备 4-12V3A和12-20V2.5A两组电压档位。

另一个USB-C2接口测出数据相同，不再重复赘述。

充电头网总结

SW3578 是一款集成 10A 降压控制器、丰富外设与完善保护，原生覆盖 PD3.2、UFCS、QC 等主流快充协议的快充协议芯片，可实现双 USB-C 口 140W 级输出与灵活的功率调度。配套的双口快充 Demo 经实测支持 PD3.2 SPR AVS等多种主流快充协议，且最高功率可达140W，进一步验证了其在高功率密度、兼容性强的工程表现，可助力产品加快上市。
