前言
10月13日vivo于上海正式发布全新vivo X300系列旗舰手机，新机全系支持90W有线+40W无线快充，此外发布会还同步推出了120W氮化镓闪充套装，为新机出行充电续航提供强力支撑。
这一套装的氮化镓充电器配置2C1A接口，支持11V8.2A、20V6A私有大电流快充以及100W PD快充，30分钟可将vivo X300充至56%，iPhone 16充至59%。当然套装内配有vivo定制9.2A C to C数据线，保证用户的使用需求而无需额外购线。
此外充电器还兼容UFCS、PPS、PD3.0等快充协议，支持90W+10W+10W、55W+55W+10W等多种输出策略，保证了产品通用性以及包括新机、笔电和智能穿戴设备组合充电需求。目前套装已同步上架vivo、iQOO官方旗舰店，下面我们一起来看看产品的具体设计。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
文章中出现的商品：
vivo 120W氮化镓充电器外观
充电器为扁平方块造型设计，采用PC阻燃材质塑料外壳，腰身表面高光亮面处理，两侧过渡圆润。
机身正面印有120W字样，直观表明充电器输出功率。
输入端外壳上印有充电器参数信息。
产品参数特写
型号：V12060L0D0-CN
输入：200-240V-50/60Hz 3A
单口输出：
USB-A1：5V3A、9V3A、11V8.2A Max
USB-C1/C2：5V3A、9V3A、11V8.2A、12V3A、15V3A、20V6A Max
双口输出:
USB-A1+C1/C2：55W+60W或90W+30W或20W+100W Max
USB C1+C2：60W+60W或20W+100W或100W+20W
三口输出：
USB-A1+C1+C2：40W+40W+40W或90W+10W+10W或10W+100W+10W或10W+10W+100W或10W+55W+55W或55W+10W+55W或55W+55W+10W
维沃移动通信有限公司 中国制造
充电器通过了CCC认证。
充电器配备可折叠国标插脚插脚。
机身顶部外壳内凹设计，配置有2C1A三个USB接口。
顶部外壳上还印有GaN字样，表明这是一款氮化镓充电器。
套装附带数据线为USB-C to USB-C类型，网尾上设计有9.2A，表明其承载电流能力，可支持充电器11V8.2A私有快充。
测得数据线长度约为96cm。
实测充电器机身长度为61.33mm。
宽度为61.22mm。
厚度为29.95mm。
和苹果140W氮化镓充电器放在一起对比，体积优势明显。
充电器拿在手上的大小直观感受。
另外测得充电器重量约为157g。
使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、VFCP、QC2.0/5、PD3.0、PPS、DCP充电协议。
PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-20V5A一组PPS电压档位。
测得UFCS融合快充具备5-11V4A一组电压档位。
测得USB-C2口兼容协议与USB-C1口的相同。
此外PDO报文也一样。
测得UFCS融合快充同样具备5-11V4A一组电压档位。
最后测得USB-A口支持UFCS、VFCP、QC2.0、DCP充电协议。
vivo 120W氮化镓充电器拆解
将输入端外壳切割开，插脚与PCBA模块通过导线连接通电，导线两端套绝缘管处理。

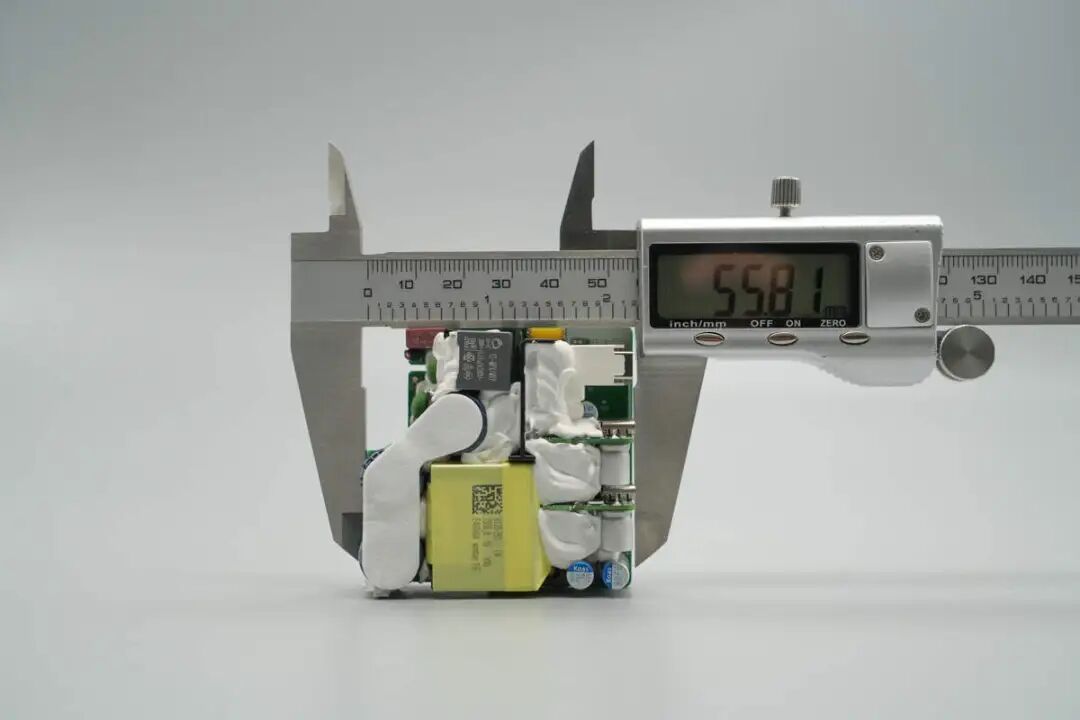

取出PCBA模块，测得模块长度为55.81mm。
宽度为55.18mm。
厚度为24.31mm。
PCBA模块正面电容、变压器等均打胶加固，高压滤波电解电容顶部贴有保护海绵，初次级间设有塑料隔板进行隔离绝缘。
模块底部覆盖塑料板和散热片。
将白胶清理掉，模块正面器件布局紧凑，中心处滤波电感外套热缩管绝缘。
主板背面设有开关电源初次级控制器、初级开关管、同步整流管以及USB-A口的降压协议芯片、VBUS开关管等器件。
PCBA模块一侧焊接延时保险丝、共模电感、安规X2电容以及整流桥。
前端设有NTC热敏电阻、高压滤波电解电容以及主控芯片供电电容。
延时保险丝来自华德电子，规格为3.15A 250V。
两颗绿色NTC热敏电阻特写，用于抑制上电浪涌电流。
安规X2电容焊接外套绝缘管，共模电感两级设计用于滤除EMI干扰。
另一颗共模电感外套热缩管绝缘保护。
整流桥来自平伟，型号D8KB10A，规格为8A 1000V，采用D3K封装。
滤波电感特写。
三颗高压滤波电解电容来自Koshin东佳，规格均为400V27μF。
主控芯片供电电容也是来自东佳，规格为63V2.2μF。
模块另一侧焊接变压器以及输出滤波固态电容。
开关电源主控芯片来自南芯科技，型号SC3004。
初级开关管来自，型号NV6144C，为纳微GaNSlim氮化镓功率芯片，芯片内部集成700V耐压，260mΩ高性能增强型氮化镓场效应管，栅极驱动器和扩展功能，采用DPAK-4L封装。
其无损电流检测技术省去了外部检流电阻，可提升系统能效；过温保护功能增强了系统稳健性；自动待机和休眠模式则优化了轻载/微载/空载条件下的效率表现。
变压器特写。

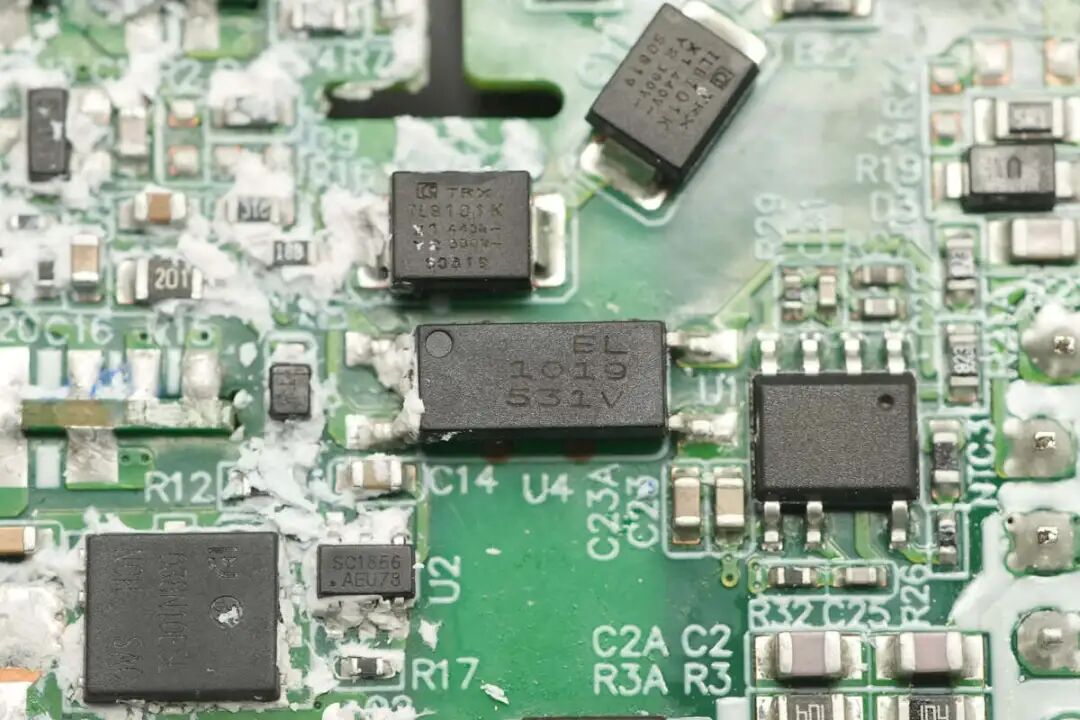

亿光EL 1019光耦，用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。两颗料号为TAY2101KB。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
另外两颗特锐祥贴片Y电容料号为TAY2331KB。
同步整流控制器来自南芯科技，型号SC1856。
同步整流管来自PY平伟，型号PW038N10ESL，NMOS，耐压100V，导阻3.2mΩ，采用DFN5*6封装。
两颗输出滤波固态电容也是来自东佳，规格为25V680μF。
输出端一览，两个USB-C接口采用小板焊接，USB-A接口母座外套塑料壳加固保护。
将小板全部拆下，USB-C1口小板正面设有降压协议芯片、同步降压开关管以及VBUS开关管。
另一面设有降压电感和二次滤波固态电容。
USB-C1口的降压协议芯片采用南芯科技SC9712B，这是一款高集成度的双端口快充SoC，支持多种快充协议，集成36V高效同步降压控制器，并带有一组Type-C接口和两组DPDM快速充电协议接口，能够最大限度减少外部组件，支持UFCS快充协议。
SC9712B支持双芯片协同工作，实现双C口快速充电，且2C1A配置无需MCU控制。两个SC9712B芯片可相互通信，实现单端口工作时全功率输出，双端口同时工作时自动分配功率。
SC9712B支持高达140W的总输出功率，双端口输出全部支持CC/CV 模式，NTC 温度监控，并提供多种保护机制，包括过压保护、过流保护、短路保护、过温保护，有效保护芯片和系统。采用32pin 4*4mm QFN封装。
同步降压开关管来自平伟，型号PW045N03HSL，NMOS管，耐压30V，导阻3.8mΩ，采用DFN3*3封装。
降压电感特写。
用于二次降压输出滤波的固态滤波电容也是来自东佳，规格为25V330μF。
VBUS开关管来自威兆半导体，型号VSE002N03MS-G，NMOS，耐压30V，导阻1.4mΩ，采用PDFN3333封装。
威兆半导体 VSE002N03MS-G 资料信息。
USB-C2接口小板正面也是设有降压协议芯片、同步降压开关管以及VBUS开关管。
小板背面设有降压电感和二次滤波固态电容。通过观察发现，两块小板在设计和用料上完全一样。
USB-C2口的降压协议芯片也是采用南芯科技SC9712B。
同步降压开关管采用平伟PW045N03HSL。
VBUS开关管也是采用威兆半导体VSE002N03MS-G。

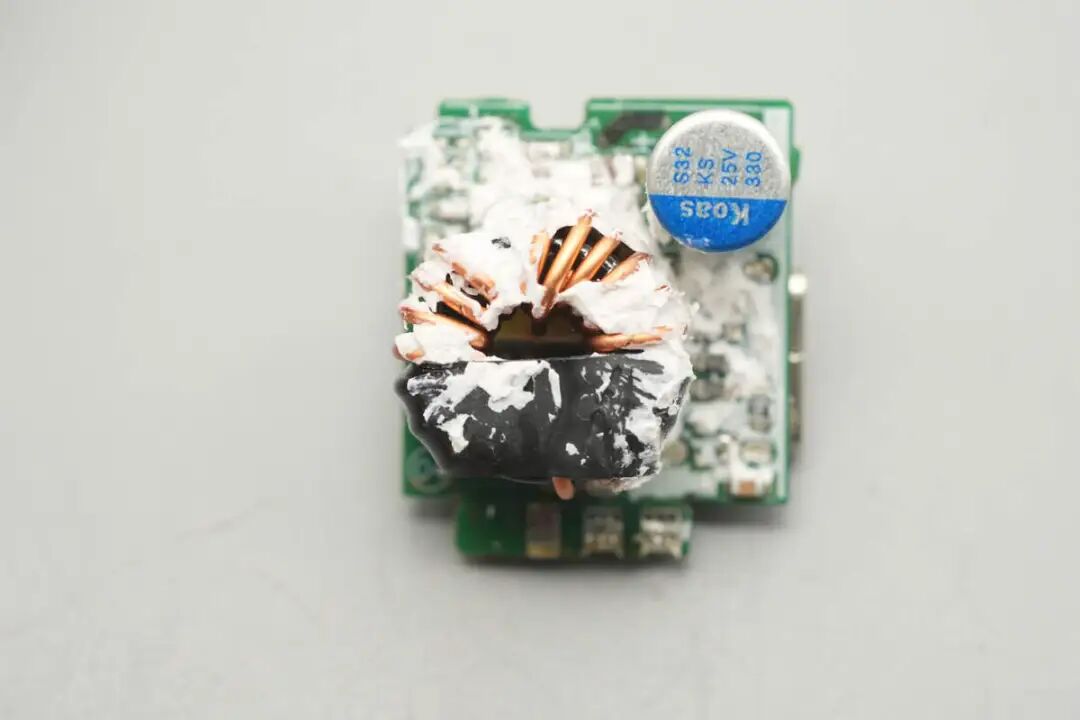

降压电感特写。
降压输出滤波固态电容也是来自东佳，规格相同。
USB-A口降压协议芯片也是采用南芯科技SC9712B。
同步降压开关管也是采用平伟PW045N03HSL。
降压电感特写。
降压输出滤波固态电容来自绿宝石，规格为16V330μF。
VBUS开关管也是采用威兆半导体VSE002N03MS-G。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上vivo 120W多口氮化镓充电器的核心器件清单，方便大家查阅。
vivo这款120W多口氮化镓充电器采用经典白色方块机身设计，全新2C1A接口配置符合时下市场主流需求。产品不仅支持vivo私有闪充，还专门定制9.2A充电线以保证性能得到全面发挥。此外还兼容44W UFCS、100W PD快充以及5-20V5A一组PPS快充，满足vivo用户设备快充需求同时，很好兼容其他品牌设备。
充电头网通过拆解了解到，充电器基于南芯科技SC3004+SC1856高频QR电源方案设计，并使用了纳微NV6144C氮化镓器件以及平伟同步整流管。输出三路DC-DC二次降压电路同样都是使用了南芯科技SC9712B方案。东佳的电解电容和固态电容进行滤波，变压器以及输出小板等打胶材料，做工可靠。
