先睹为快：USB2.0与USB3.0的核心差异
USB2.0 和 USB3.0 在传输性能上有着明显差距：USB2.0 传输速率高达 480Mbps，而 USB3.0 的最大传输带宽能达到 5Gbps，并且引入了全双工数据传输模式。
想要搞懂它们的 PCB 设计，先得认识它们的 “身份标识”—— 管脚定义。
布局是 PCB 设计的基础，这一步没做好，后续再怎么优化都可能事倍功半。
- 接口位置要 “靠边”
：USB 接口得靠近板边或按照结构定位放置，除了直插类型，最好伸出板边一定位置。这就像咱们家里的插座，装在顺手的墙边才方便插拔，接口位置合理了，日常使用才顺畅。 - 保护器件 “排好队”
：ESD、共模电感器件要紧紧挨着 USB 接口，而且顺序不能乱，得是 ESD 在前，接着是共模电感，最后才是阻容元件。这就像咱们出门，先穿外套（ESD 防住静电 “寒气”），再戴口罩（共模电感过滤 “杂质” 干扰），最后拿上钥匙（阻容元件稳定 “状态”），一步都不能错。 - ESD 与 USB 留 “间距”
：要注意 ESD 和 USB 之间的距离，得给后焊留有余地。就像摆家具，得留够人走动的空间，不然后续想调整都难。 - 差分线路 “越短越好”
：布局时尽量让差分线路最短，缩短距离才能减少信号损耗。这好比两个人传话，距离越近，信息失真就越小。
布线就像给信号 “铺路”，路铺得好不好，直接影响信号传输的速度和稳定性。
- 差分走线有 “规矩”
：USB 要走差分线，阻抗控制在 90 欧姆，还要进行包地处理，总长度最好不超过 1800mil。这就像建高速公路，路面宽度（阻抗）得标准，两边的防护栏（包地）得到位，路程（长度）也不能太长，这样车子（信号）才能跑得又快又稳。 - 走线长度 “能短则短”
：尤其是高速 USB 差分（RX、TX 差分）的布线，要优先考虑缩短长度，而且尽量减少换层过孔。过孔就像路上的 “坑洼”，会让线路阻抗不连续，少用过孔才能更好地控制阻抗，避免信号反射。如果实在需要打孔换层，得在换层的地方加一对回流地过孔，帮信号 “顺畅掉头”。 - 保护地与 GND “划清界限”
：如果 USB 两边定位柱接的是保护地，分割时要保证它与 GND 的距离是 2MM，而且在保护地区域多打孔，确保充分连接。

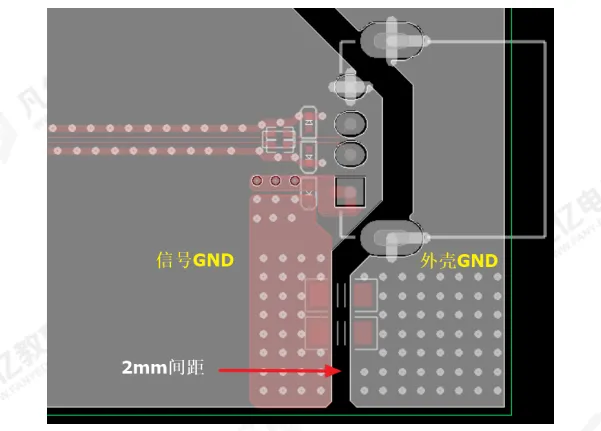

外壳GND和信号GND的隔离
图中清晰展示了外壳 GND（保护地）和信号 GND 的隔离要求，2mm 的间距就像一道 “安全线”，能减少相互干扰。
- 差分线长 “求匹配”
：由于管脚分布、过孔、走线空间等因素，差分线长容易不匹配，这会导致时序偏差、共模干扰，降低信号质量。所以得进行补偿，让线长匹配，长度差通常控制在 5mil 以内。这就像跑步比赛，选手们得在同一起跑线（线长匹配），才能公平竞争（信号稳定传输）。
再看看 USB2.0 与 3.0 在 PCB 布线要求上的具体差异：
USB2.0与USB 3.0的PCB布线要求
从表格能清楚看出，USB3.0 在差分对内最大时延差、过孔数量等方面的要求比 USB2.0 更严格。比如差分对内最大时延差，USB2.0 要求 < 20mil，USB3.0 则要求 < 6mil，这也体现了 USB3.0 对高速传输的高标准。
下面两张图分别展示了 USB 2.0 和 USB 3.0 的布局与布线情况，能更直观地感受到它们的设计特点。
USB 2.0的布局与布线
USB 3.0的布局与布线
USB Type C（USB-C）接口凭借纤薄的设计、最高 10Gbps 的传输速度和最高 100W 的电力传输能力，以及双面可插的特点，在各类设备中应用越来越广泛。但要注意，Type-C 只是接口形式，和 USB 版本没关系。
先来看 Type-C 接口的管脚定义：
Type C接口的管脚定义
从图中能看到 Type-C 接口管脚众多，功能丰富，包含了高速数据传输路径、USB 2.0 接口等相关管脚。
Type C 接口的 PCB 设计有这些要点：
- 保护器件 “位置优”
：ESD、共模电感器件要靠近 Type C 接口，顺序也是 ESD→共模电感→阻容，同时注意 ESD 和 Type C 的距离，考虑后焊情况，这和前面说的 USB 接口类似，都是为了更好地保护信号。 - 耦合电容 “放得对”
：TX 信号线的耦合电容要靠近接口放置，RX 信号线的耦合电容则由设备端提供。
TX信号线的耦合电容
图中展示了 TX 信号线耦合电容的放置位置，靠近接口才能更好地发挥作用。
- 差分走线 “高标准”
：阻抗控制在 90ohm±10％，要有良好的参考平面，不跨分割，信号打孔换层不超过 2 个，保证阻抗连续。 - 差分线 “数量多，要求严”
：Type-C 有 RX/TX1-2 四组差分信号，两组 D+/D - 差分信号，共六对差分线。这些差分信号线至少要紧邻一个地平面，两边都紧邻地平面更好，走线要尽量短，最长不超过 6inchs。 - 线长与间距 “有规范”
：差分线长要匹配，对内等长误差 < 6mil；对内间距以及与其他信号的间距，建议都大于等于 4 倍 Type C 线宽，减少相互干扰。 - CC 引脚 “要加粗”
：CC1/CC2 引脚很关键，负责探测连接、区分正反面、区分主从设备等，走线时要加粗处理，就像给重要的 “指挥线路” 拓宽道路，保证指令畅通。
另外，当 Type-C 连接器工作速率≥8Gbps 时，要按照相关连接器优化建议设计处理。
Type-C连接器布线示意
图中展示了 Type-C 连接器布线的相关情况，能帮助我们更好地理解其布线设计。
看完这些，是不是对 USB2.0、USB3.0 和 Type-C 接口的 PCB 设计有了更清晰的认识？原来小小的接口背后，藏着这么多设计学问，正是这些细节，决定了我们使用设备时的传输体验。下次再用 USB 设备，你是不是也能多一份 “专业视角” 呢？
