谁能想到，苹果当年也做过路由器，而且卖的贼贵，今天要拆解的这台A1470，在12年前的售价就是3999，今天我们来拆解它，看它是否内藏乾坤，才能卖这么贵的价格？
这路由器设计非常简洁，就是一个小号的垃圾桶造型。一侧有四个以太网接口和一个USB口，以及一个8字形的电源供电口。
看来看去，也只有底部可以拆解了。

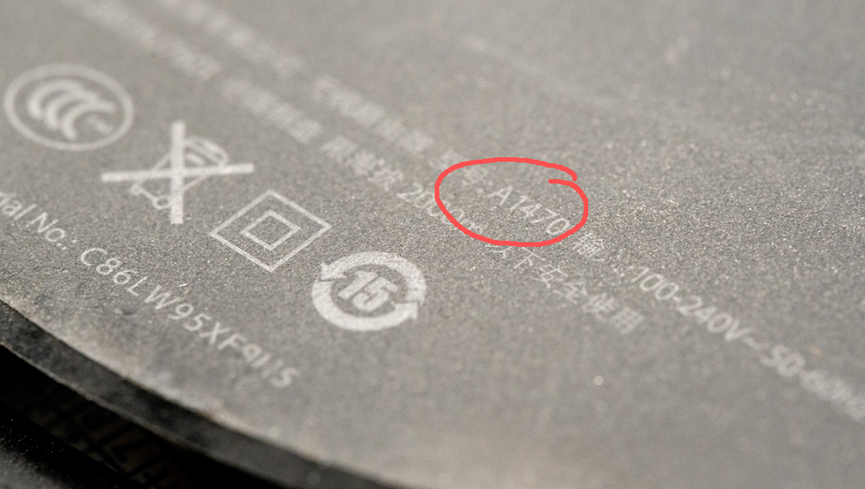

底部能看到这台路由器的型号是A1470。这个路由器是时间胶囊系列的，为啥是这个名字，因为它可以内置硬盘当作NAS来用。当年这个路由器有两个版本，内置2T硬盘的价格是2999，内置3T硬盘的价格是3999，众所周知，苹果的存储容量是很贵的。
撬开底壳，拔掉一些排线和连接线之后，可以把这一块整体给抽出来。
电路板分布在两侧，这样中间的位置刚好可以安装一个3.5寸机械硬盘。

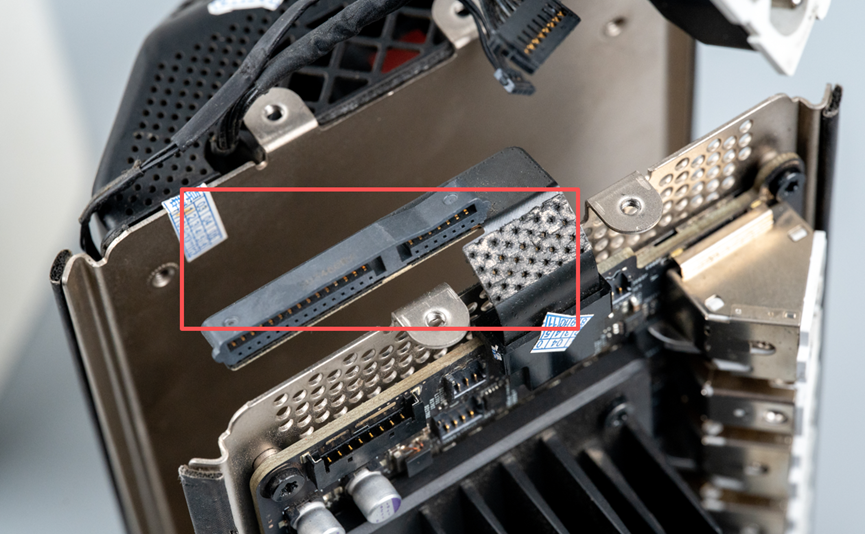

这个就是连接3.5寸机械硬盘的连接器。
交流供电输入接口。

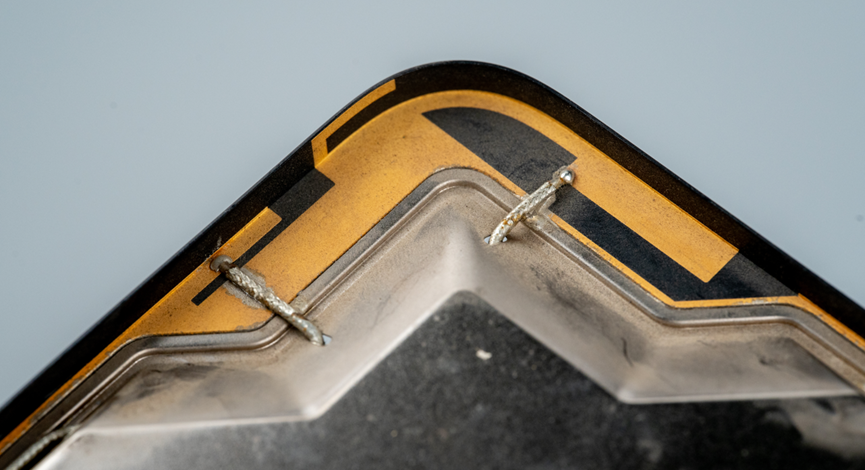

顶部是六元波束成形天线阵列。
看着是非常漂亮的。
一侧安装了电源电路和屏蔽壳以及散热风扇。
拆下来的电源板屏蔽壳和风扇。

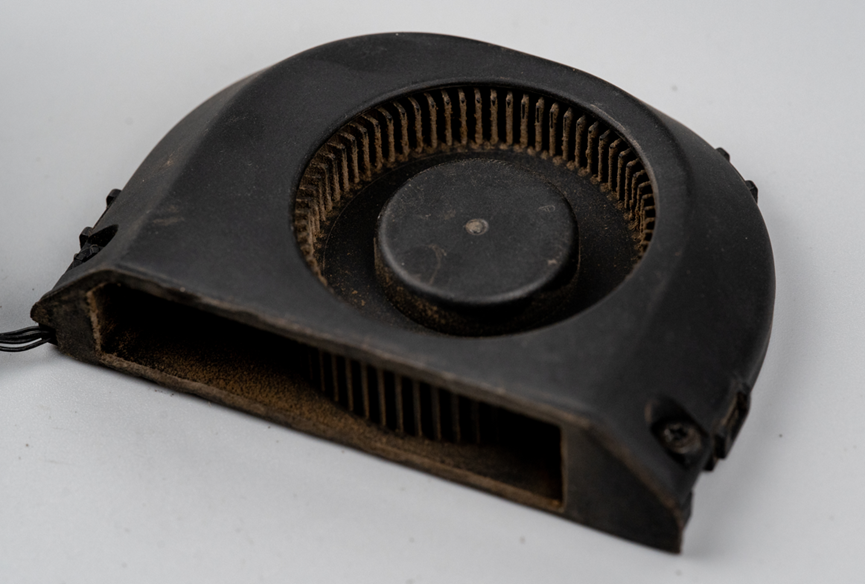

散热风扇额定电压12V，功率4.2W。
风扇里面灰尘不少了。
这是电源板。作用是把交流市电输入转换为12V5A的输出为主板供电。

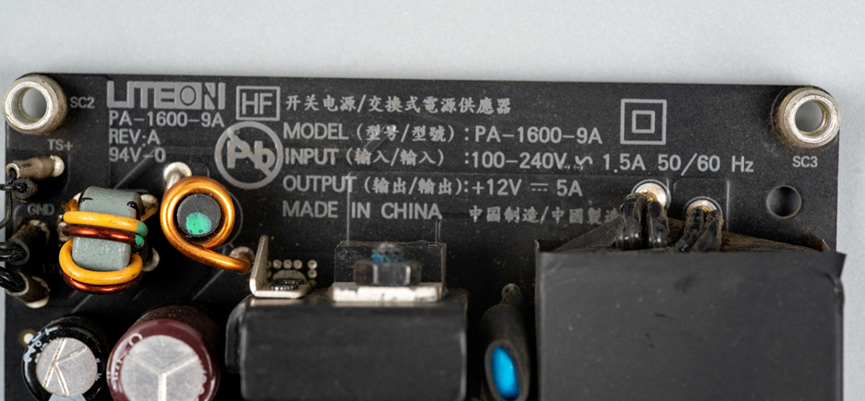

这个电源板是光宝给代工的，做工用料看起来都很苹果。

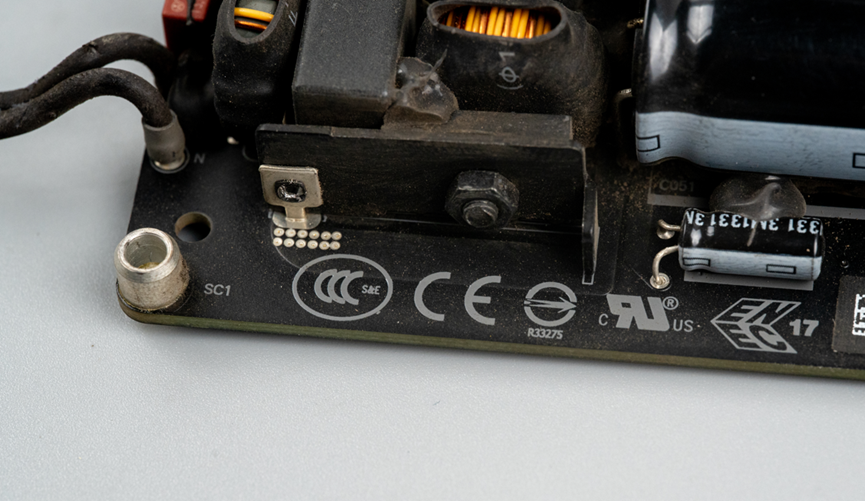

通过了三C和CE认证。
其输出电压12V，电流5A。板子采用黑色油墨加灰色丝印字符，这种不饱和的丝印配色看起来很舒服。

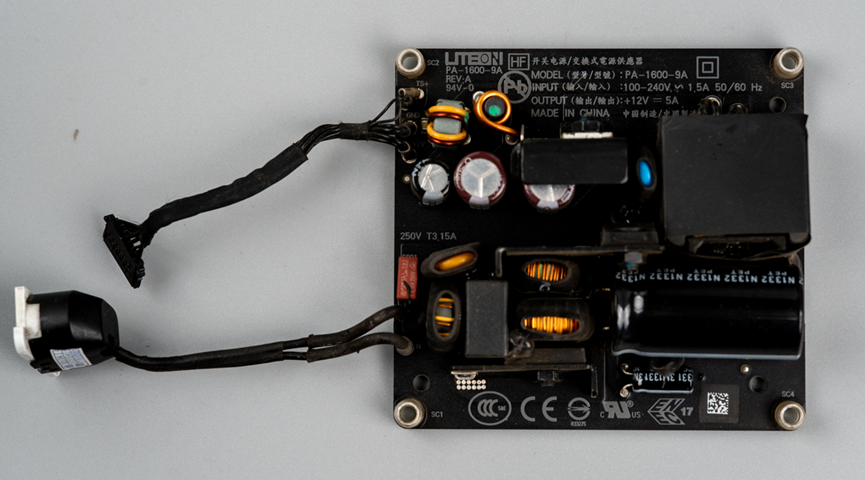

电源板全貌。
电源板背面还有一些贴片器件。
接下来拆解主板。

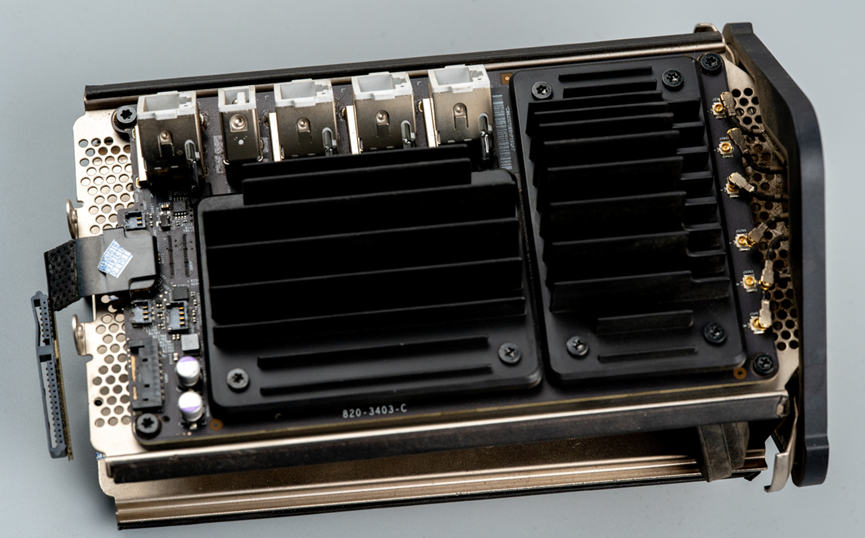

CPU散热片，不但起到了散热片的作用，还起到了屏蔽壳的作用。由于主板上电感比较高，所以在散热片对应的地方开了槽。
射频部分还有一个屏蔽可。其中屏蔽壳有三个部位在阳极氧化之后开窗露出了铝合金，这样可以和板子上的接地弹片良好接触从而起到更好的屏蔽作用。

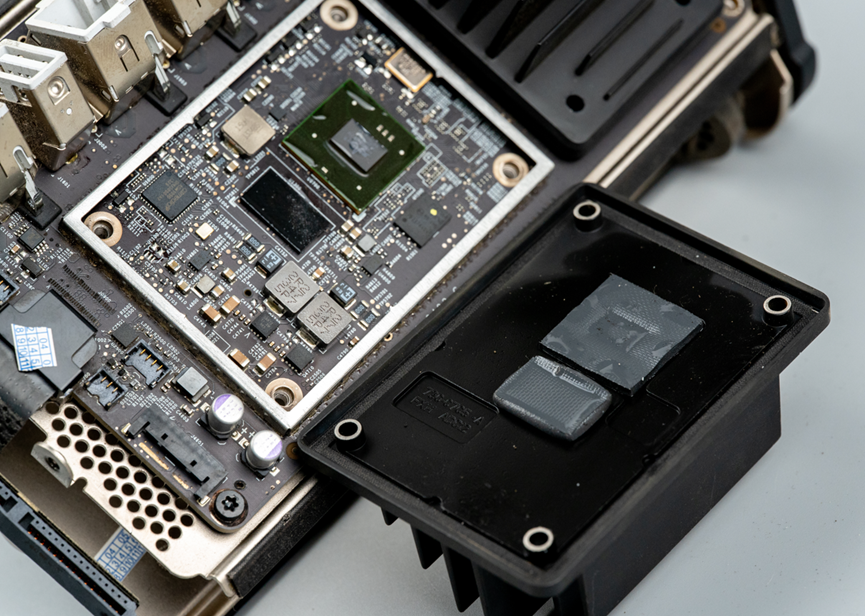

这是去掉屏蔽壳之后的主板，最左侧是6个ipex天线连接器，天线连接器旁边当然是射频电路了。右上的屏蔽壳下面就是基带电路模块。右下边是以太网连接器和USB连接器。最右边的是连接硬盘的排线。
CPU特写。

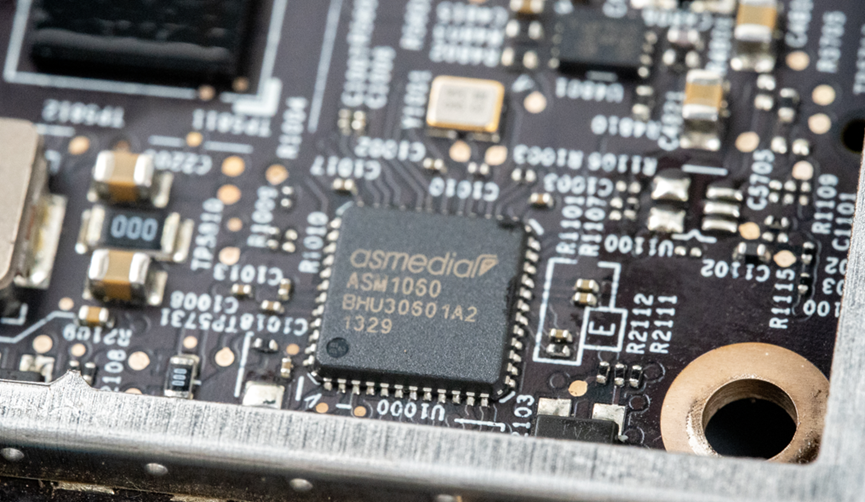

这个ASMedia ASM1060就是一个PCIE to SATA的控制器，它负责将将PCIe总线通道转换为SATA接口，用于扩展SATA接口的机械硬盘，从而实现NAS功能。

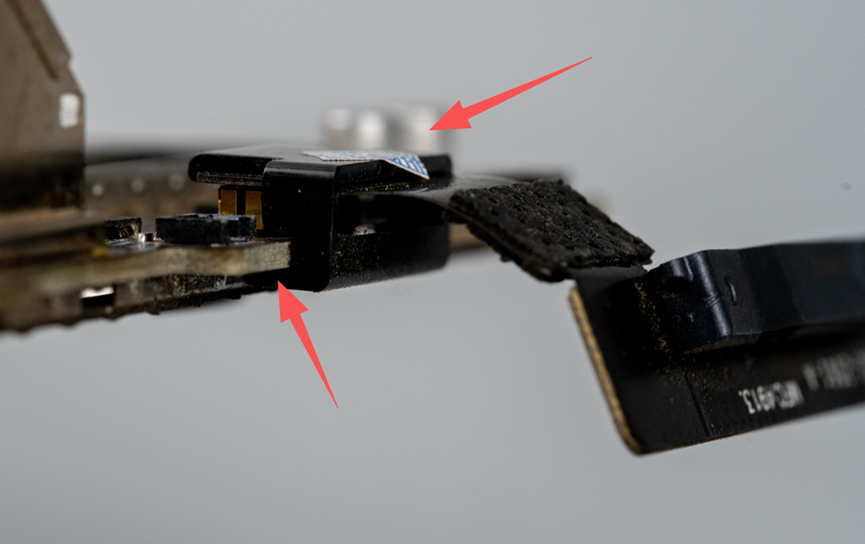

不得不说，这个硬盘连接器在主板这一段的连接形式是这个路由器最大的败笔。，我就想不明白，结实的连接器有很多可选的，苹果为啥搞了这么复杂一个座子，还给上面套个塑料夹子卡住，然而依然特别脆弱，一不小心就会掰掉，我想给座子打胶都比这个套子的效果好啊。我在咸鱼上看到不止一个大冤种拆解的时候不小心把这个座子掰掉的。然而很不幸，我两周前也是其中的一个大冤种。
主板背面。射频和基带的区分依然是泾渭分明。

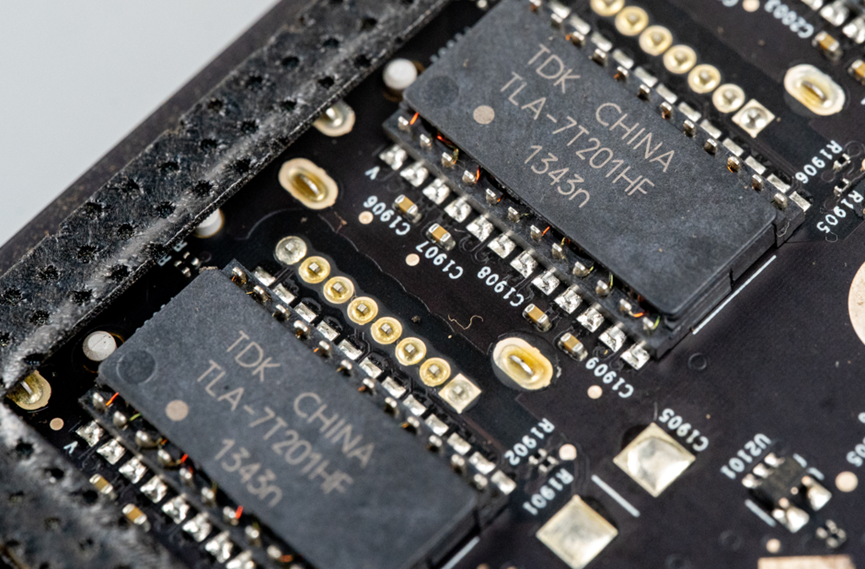

来自TDK的以太网变压器。
松下的BR2330纽扣电池。

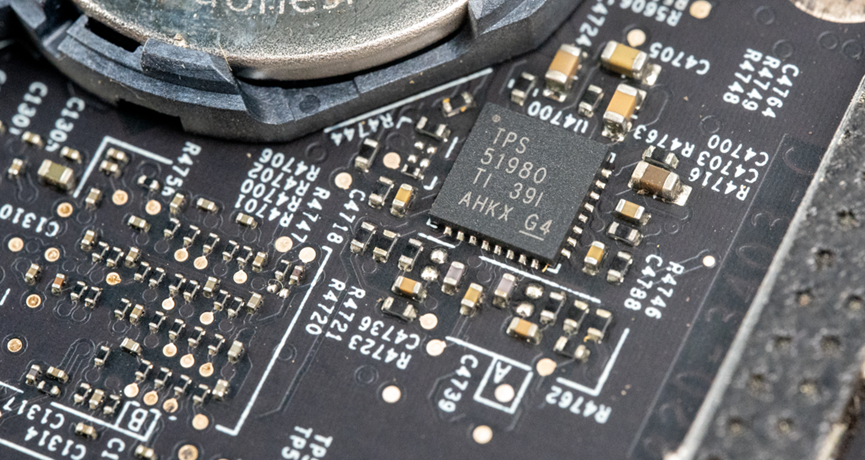

这里用到了一个TI的电源芯片，型号TPS51980。

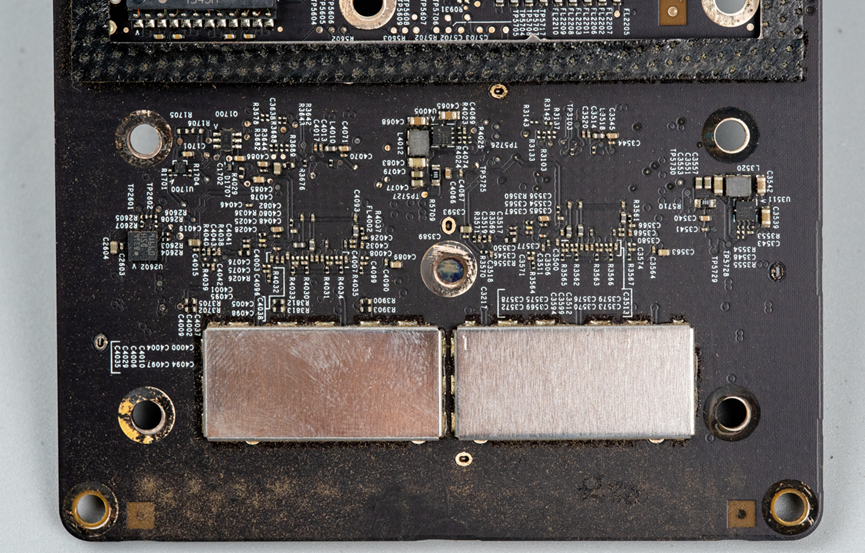

射频部分，板子背面有两个焊接的屏蔽壳。
这番深入A1470内部的探索，让我们清晰地看到，3999元的价格背后，是苹果对“一体化集成美学”近乎偏执的追求。这不仅仅是一台路由器，更是一件工业设计的艺术品。
苹果的设计师用一种近乎疯狂的方式，将路由主板、NAS硬盘仓、大功率电源和散热系统，精密地塞进了一个优雅的“垃圾桶”机身内。每一个细节都值得玩味：CPU散热片兼作屏蔽罩并为电感开槽、阳极氧化铝屏蔽壳上的精密切割接地窗、乃至由光宝代工的做工扎实的电源板……所有这些都服务于一个目标：在极限空间内实现功能、散热与电磁屏蔽的完美平衡，同时保持外观的绝对简洁。
然而，这种极致的集成也暴露了苹果设计哲学的B面——为整体性而牺牲部分可维护性的执念。那个脆弱到让无数拆解者“中招”的硬盘接口，便是最生动的例证。它或许在工厂的自动化装配流程中完美无瑕，但却对用户乃至维修师的后期操作极不友好。这鲜明地体现了苹果“我设计，你使用”的封闭逻辑：为了内部结构的优雅和装配效率，可以接受某个连接点成为“阿喀琉斯之踵”。
因此，这台A1470时间胶囊，就像一颗真正的“时间胶囊”，封存了2013年苹果的野心与能力。它代表了那个苹果试图用一体化设计征服家庭网络中枢的时代，也预示了其因高昂成本和封闭生态最终退场的结局。拆解它，不仅是欣赏一场硬件的交响乐，更是与一段充满矛盾却又无比迷人的科技历史对话——它既让我们惊叹于苹果工程师登峰造极的整合能力，也让我们深刻体会到，完美的设计，有时也意味着脆弱的平衡。
这是拆解视频，感兴趣的话可以直接看视频。另外，视频后期也会同步更新在其他平台，大家可以搜索“小马哥拆解”找到并观看，谢谢大家。
