台积电先进封装事业部副总裁表示,并行开发是满足激增的人工智能封装需求的关键

半导体产业研究 2025-10-10 08:00

台积电先进封装事业部副总裁表示,并行开发是满足激增的人工智能封装需求的关键图3

何军博士 图片来源:DIGITIMES Asia

2025 年美国西部半导体展(SEMICON West 2025)首次在亚利桑那州凤凰城举办,与往年相比,CEO 峰会及各类论坛的数量大幅增加。本届 CEO 峰会最受期待的活动之一,便是台积电先进封装部门副总裁何军博士的演讲。

何军博士在演讲中指出,台积电已在较短时间内快速扩大了晶圆级系统集成封装(CoWoS)相关产能,但市场需求仍极度紧张。因此,扩大产能与改进工艺两者都至关重要。

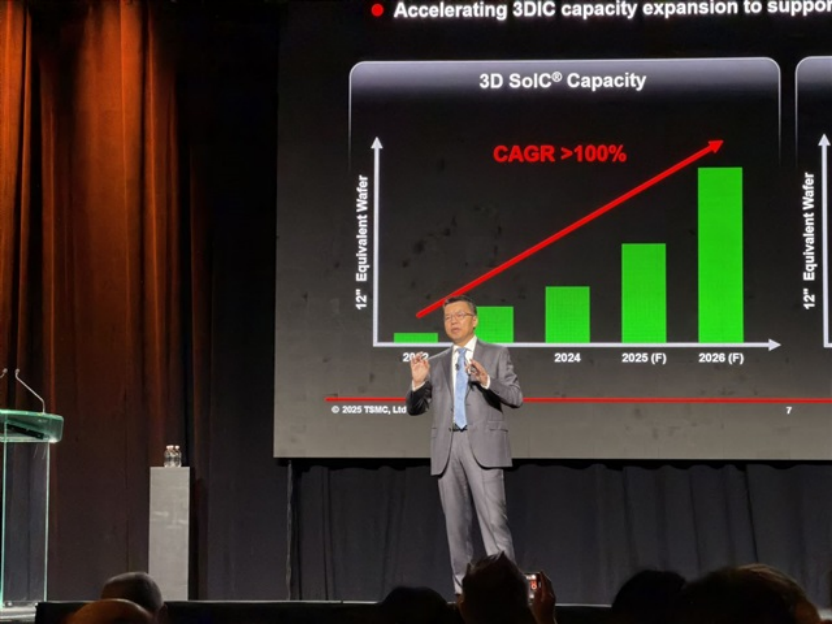

何军博士透露,受市场需求驱动,2022 年至 2026 年期间,台积电 CoWoS 产能的复合年增长率预计将超过 80%;同期 3D 系统级集成芯片(3D SoIC)的复合年增长率预计将突破 100%,这凸显出 AI 高性能计算(HPC)产品的强劲市场势头。

尽管在提升 CoWoS 产能方面已取得成效,但为了跟上未来客户需求,缩短量产周期至关重要,而并行开发正是实现这一目标的关键策略之一。

据熟悉 AI HPC相关技术的供应链消息人士透露,由于主要 AI 芯片客户的订单增加,传统流程(从流片到 CoWoS 封装)可能需要长达一年时间才能完成,但这样的时长已无法满足当前激烈 AI 军备竞赛的节奏。

对此,行业采用了“同步执行与调整” 的方式,即何军博士所提及的并行开发策略。这一策略可使台积电将相关时长缩短至约 9 个月。然而,为适配这种迭代式排期,工作量与负担大幅增加。无法承受如此高工作强度的企业,本质上难以参与到 AI HPC供应链中。

何军博士坦言,并行开发模式高度依赖整个供应链生态系统的紧密协作。该模式之所以能在中国台湾新竹科学园区推行,是因为园区内企业地理位置邻近。若仅台积电一家在美布局,要在美国复制这一模式是不可能的。因此,台积电将持续带动生态系统合作伙伴进驻亚利桑那州,以在美国构建高效的开发协作体系。
