一.前言
USB HUB是平常经常用到的桌面小工具,尤其是嵌入式开发需要接各种设备比如USB转串口等，
经常需要多口HUB。所以一个多口小巧好用的USB HUB就成了刚需，
现在4口USB HUB已经做到很便宜了也就不到10元，之前也有拆解过。
不久前某平台找到一款10元左右的7口HUB，于是买了一个，拆解来看看用的什么方案，学习学习。
二.外观
外壳是3D打印的,用四颗螺钉固定，看起来是个人开发的小产品，目前还没有工厂化批量生产。

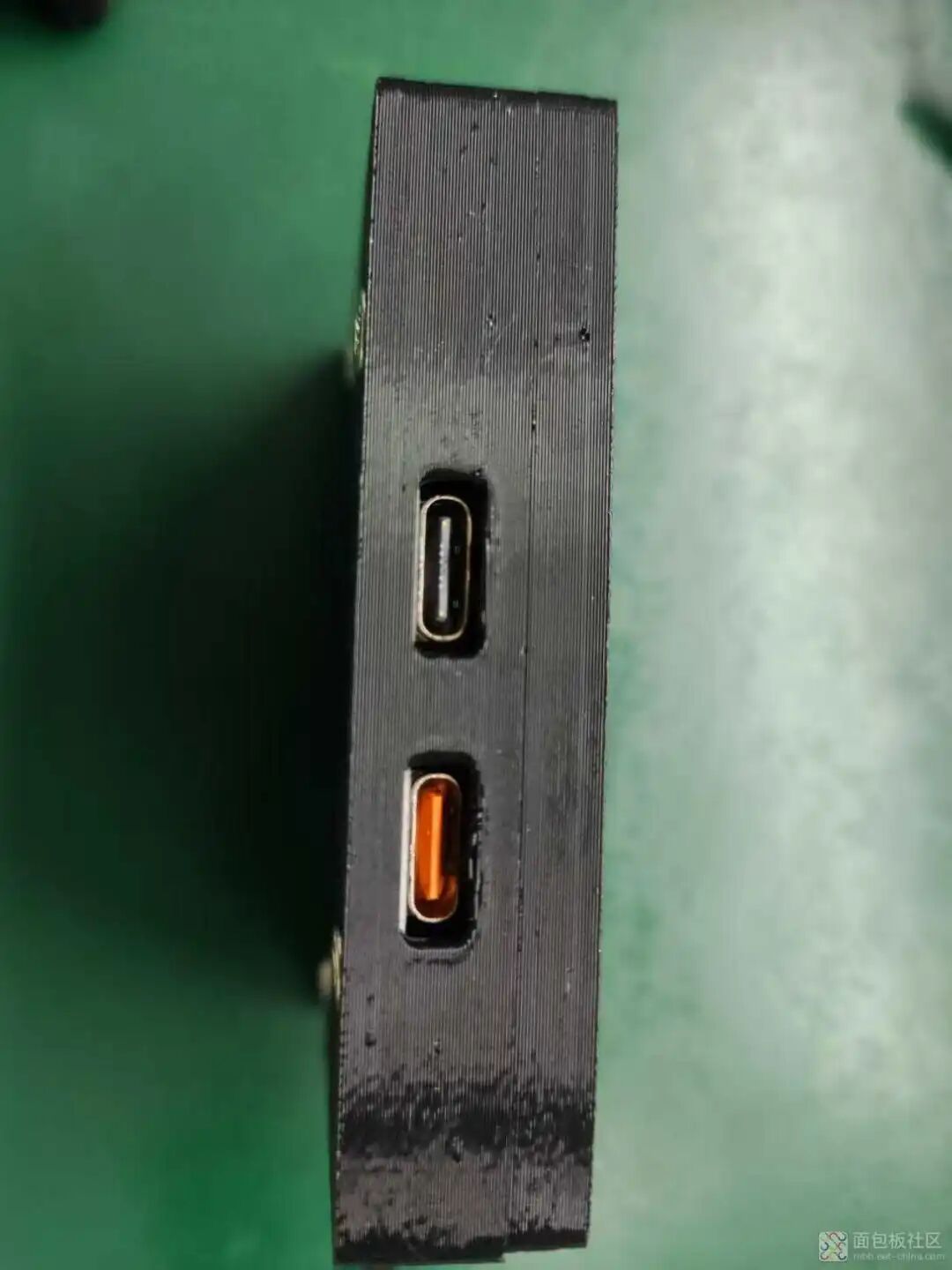

一个TypeC供电，一个TypeC通讯，颜色区分供电口(橘色)，也算是设计时的小细节。
这个侧面两口USB
另一面3口
还有一面也是2口
三.PCB
拧开螺钉，由于是3D打印件，螺钉有点歪

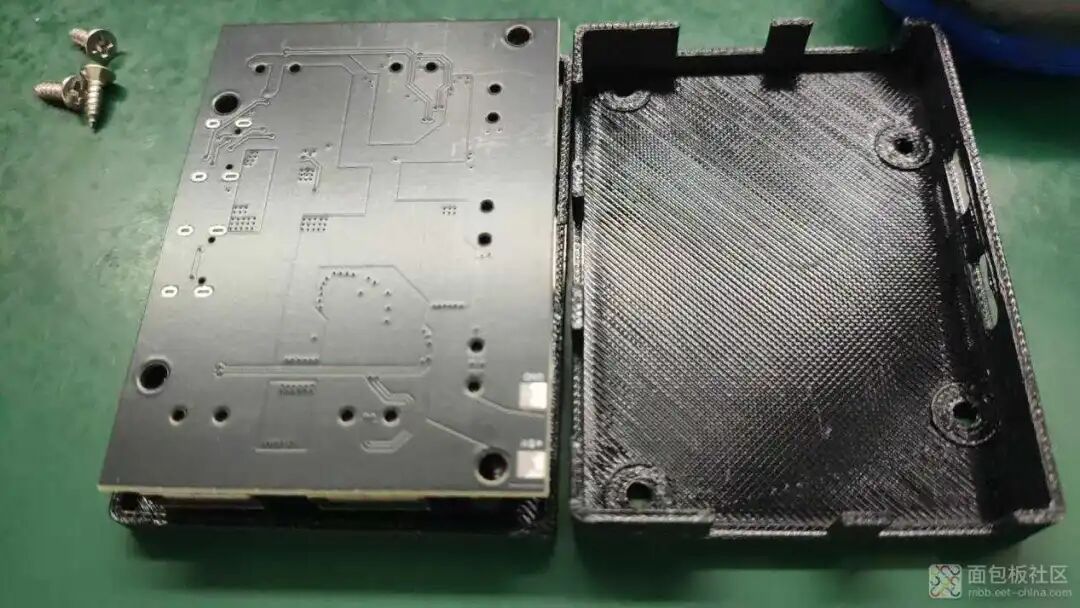

看到PCB，背面没有元器件，预留了5V焊盘。
看PCB正面，7个USB口，一个TypeC供电和一个TypeC通讯。
看到HUB芯片用的是CoreChips(和芯润德)的SL2.1A
该芯片外围器件很简单，只需要几颗电容和一个晶体即可(其实内部也集成了晶体不是可靠要求甚至晶体都可以省掉)。
两颗HUB，所以有一个是级联到二级HUB的，最好能丝印标识下用户方便使用，二级HUB接鼠键等设备。

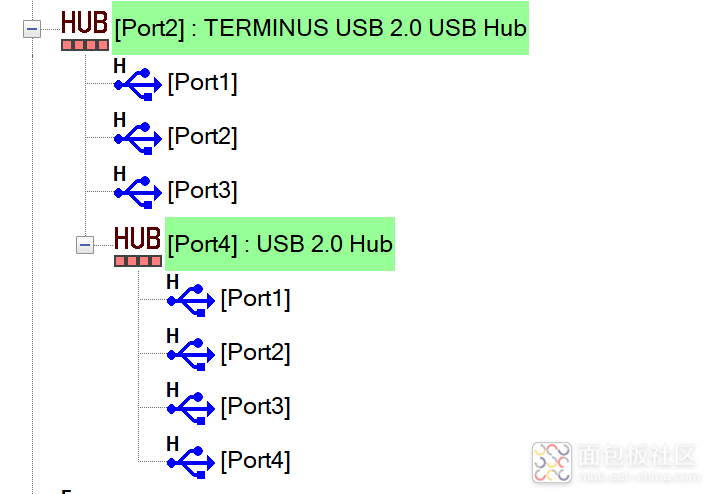

HUB拓扑如下
可以看到PCB还有一些PD电路是没有焊接的，这个是低配走量版本了。
包括大电解电容也没有焊接。不管怎么说这个价格也是很好了，自己去做打板， 外壳，BOM这个价格肯定做不下来。
四.总结
以往买一个独立供电品牌的7口USB HUB可能需要大几十，
现在来看这种低成本的方案也是很香的，所以嵌入式开发实现USB HUB自由也是没问题了，
本人就购买了好多个USB HUB备用。
以下总结以下本款产品的一些有点以及建议，
CoreChips(和芯润德)的SL2.1A方案, 走量低成本款，3D打印，BOM能省则省了。
7口，较4口更实用
独立供电，比较需要，经常需要接多个设备可能供电不足
橘色区分供电口，设计细节
二级HUB建议做好丝印，外观标识，方便用户使用。
换金属外壳则性价比很高了。
