拆解报告:技嘉B650E AORUS PRO X USB4主板

充电头网 2025-10-15 00:10
充电头网第3797篇拆解报告。

前言

随着PCIe5.0接口固态硬盘的推出,固态硬盘的传输速率不断提升,目前已经有固态硬盘达到12000MB/s的读取速度。而达成这一速度的前提,不光要有PCIe5.0接口的固态硬盘,还需要有具备PCIe5.0接口的主板。

存储吧采购到了一款技嘉B650E AORUS PRO X USB4主板,这款主板支持AMD AM5 CPU,设有AM5插槽,主板具备16+2+2相CPU供电,并使用全覆盖散热。主板设有一个PCIe5.0显卡插槽,设有三个直通CPU的PCIe5.0 M.2固态硬盘接口和一个PCIe4.0的固态硬盘接口。

其中M.2固态硬盘配有全覆盖散热,散热装甲和M.2固态硬盘均支持快易拆,显卡也设有快易拆按钮,方便拆解更换大型显卡。主板设有USB4接口,传输速率达到40Gbps,并支持视频输出。20Gbps USB-C连接器用于机箱USB-C接口,还设有HDMI接口用于连接机箱内置显示器。

这款主板不仅支持PCIe5.0接口的显卡和M.2固态硬盘,还具备两个USB4接口,此外还设有WiFi7无线网络和2.5G有线网络接口,能够满足高端用户的使用需求。下面就带来技嘉B650E AORUS PRO X USB4主板的拆解,一起看看整体的设计和用料情况。

技嘉B650E AORUS PRO X USB4主板开箱


拆解报告:技嘉B650E AORUS PRO X USB4主板图1

包装盒为蓝黑色底色,左侧印有电竞雕雕头,右侧印有主板型号B650E AORUS PRO X USB4,右下角标明B650E芯片组,显卡和M.2固态硬盘支持PCIe 5.0,并支持DDR5内存。

拆解报告:技嘉B650E AORUS PRO X USB4主板图2

包装盒背面印刷了主板图片以及相应卖点。

拆解报告:技嘉B650E AORUS PRO X USB4主板图3

VRM和M.2固态硬盘设有大面积散热片,CPU采用16+2+2相数字供电。M.2固态硬盘和PCIe接口为快易拆设计,配有超高增益WiFi7天线。

拆解报告:技嘉B650E AORUS PRO X USB4主板图4

下方标注了主板支持的处理器,主板的接口规格以及接口数量等信息。

拆解报告:技嘉B650E AORUS PRO X USB4主板图5

从包装盒内部取出主板,配件和说明书。

拆解报告:技嘉B650E AORUS PRO X USB4主板图6

配件包括可拆卸WiFi天线,检测噪声的麦克风,主板接线插座和两条SATA硬盘数据线。

拆解报告:技嘉B650E AORUS PRO X USB4主板图7

技嘉B650E AORUS PRO X USB4正面一览,主板为ATX尺寸,在左侧为IO挡板和供电散热片,供电散热片延伸到主板顶部,下方为AM5 CPU插槽,右侧为4条DDR5内存插槽。内存插槽右侧设有LED数码管和主板24 PIN供电接口。

在CPU插槽下方为PCIe5.0 M.2固态硬盘插槽,PCIe5.0显卡插槽,下方为M.2固态硬盘插槽,均配有散热片。在右侧设有南桥芯片散热器,BIOS电池,底部设有接线插座,包括音频接口,USB-A接口,散热风扇和机箱开关。

拆解报告:技嘉B650E AORUS PRO X USB4主板图8

主板背面对应CPU底座和显卡插槽设有金属背板加固。

拆解报告:技嘉B650E AORUS PRO X USB4主板图9

主板IO接口一览,左上角为Q-FLASH PLUS按钮和指示灯,下方为WiFi天线插座,右侧印有WiFi7标识。下方为四个USB2.0接口,HDMI接口与USB3.2接口,USB4接口与USB3.2接口,底部为USB3.2 Gen 2接口和2.5G有线网络接口,麦克风接口,音频输出接口和光纤输出接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图10

实测主板长度约为305mm。

拆解报告:技嘉B650E AORUS PRO X USB4主板图11

主板宽度约为244mm。

拆解报告:技嘉B650E AORUS PRO X USB4主板图12

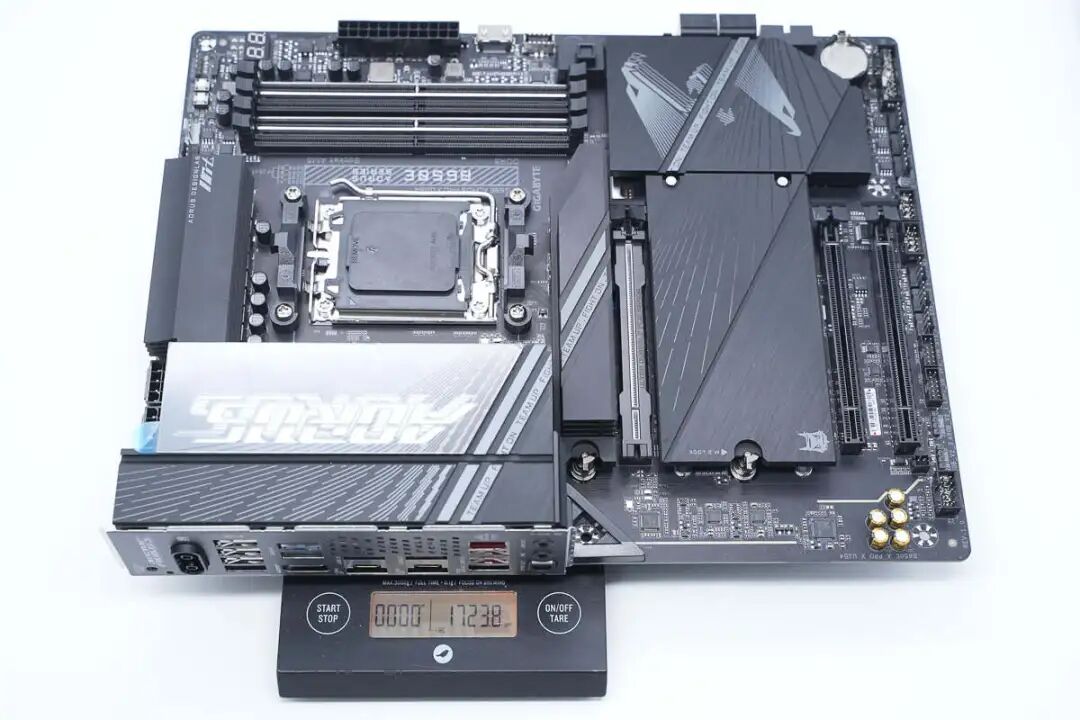

主板重量约为1724g。

拆解报告:技嘉B650E AORUS PRO X USB4主板图13

IO接口挡板使用螺丝固定。

拆解报告:技嘉B650E AORUS PRO X USB4主板图14

散热片使用螺丝固定。

拆解报告:技嘉B650E AORUS PRO X USB4主板图15

对应显卡PCIe5.0接口背面使用金属背板加固。

拆解报告:技嘉B650E AORUS PRO X USB4主板图16

用于连接LED灯板的连接插座特写。

技嘉B650E AORUS PRO X USB4主板拆解

看完了这款主板的外观展示,下面就进行拆解,一起来看看主板的设计和用料。

拆解报告:技嘉B650E AORUS PRO X USB4主板图17

首先拧下固定螺丝,拆下主板正面的散热片。

拆解报告:技嘉B650E AORUS PRO X USB4主板图18

主板上安装的散热片一览,用于M.2固态硬盘的散热片设有导热垫,导热垫粘贴蓝色塑料膜。对应供电和芯片组的散热片使用灰色导热垫。

拆解报告:技嘉B650E AORUS PRO X USB4主板图19

无线网卡小板采用金属支架固定,通过屏蔽线连接到天线插座。

拆解报告:技嘉B650E AORUS PRO X USB4主板图20

天线插座一览。

拆解报告:技嘉B650E AORUS PRO X USB4主板图21

屏蔽线通过压板固定。

拆解报告:技嘉B650E AORUS PRO X USB4主板图22

WiFi7网卡来自Mediatek联发科技,型号MT7925。

拆解报告:技嘉B650E AORUS PRO X USB4主板图23

网卡背面对应主控芯片位置开孔露铜加强散热。

拆解报告:技嘉B650E AORUS PRO X USB4主板图24

主板正面一览,在左侧上方为接口区域,设有Hub芯片和USB4控制器,在CPU插槽左侧和上方设有供电DrMOS,供电电感和滤波电容,右侧设有内存插槽,24Pin电源接口,HDMI接口和USB-C接口。下方左侧设有M.2固态硬盘插槽,显卡插槽,有线网卡芯片,音频芯片。右侧设有芯片组和IO芯片,以及SATA硬盘和USB接口,底部设有音频接口,RGB LED接口,USB接口和风扇接口等。

拆解报告:技嘉B650E AORUS PRO X USB4主板图25

用于为CPU供电的双8Pin接口特写,内部采用实心针脚,提升导电性和可靠性。

拆解报告:技嘉B650E AORUS PRO X USB4主板图26

供电输入的滤波电感特写,为贴片焊接。

拆解报告:技嘉B650E AORUS PRO X USB4主板图27

输入滤波电容来自APAQ钰邦,为AR5K系列长寿命固态电容,寿命为5000小时,规格为270μF,4颗并联。

拆解报告:技嘉B650E AORUS PRO X USB4主板图28

左侧设有两颗同规格的滤波电容。

拆解报告:技嘉B650E AORUS PRO X USB4主板图29

CPU供电芯片来自RENESAS瑞萨,型号RAA229620,是一颗双路输出,12相同步降压控制器。

拆解报告:技嘉B650E AORUS PRO X USB4主板图30

用于为CPU降压供电的DrMOS特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图31

DrMOS来自RENESAS瑞萨,型号ISL99380,是一颗80A输出的功率级模组,芯片内部集成高精度电流检测和温度检测。内置完善的保护功能,包括上管短路和过电流保护,智能反向过电流保护,过热保护和供电欠压闭锁,采用QFN5*6封装,适用于CPU、GPU以及ASIC供电。

拆解报告:技嘉B650E AORUS PRO X USB4主板图32

每一颗电感对应一路DrMOS。

拆解报告:技嘉B650E AORUS PRO X USB4主板图33

用于为CPU供电的降压电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图34

输出滤波电容来自钰邦,为AR5K系列长寿命固态电容,寿命为5000小时,规格为560μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图35

两颗贴片滤波电容来自钰邦,规格为330μF2V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图36

在主板背面还焊接两颗规格相同的滤波电容。

拆解报告:技嘉B650E AORUS PRO X USB4主板图37

另一侧设有11相降压电路和对应的降压电感。

拆解报告:技嘉B650E AORUS PRO X USB4主板图38

9颗DrMOS特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图39

DrMOS采用RENESAS瑞萨ISL99380。

拆解报告:技嘉B650E AORUS PRO X USB4主板图40

用于为CPU供电的降压电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图41

8颗滤波电容用于输出滤波。

拆解报告:技嘉B650E AORUS PRO X USB4主板图42

滤波电容来自钰邦,为AR5K系列长寿命固态电容,规格为560μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图43

一颗降压控制器来自RICHTEK立锜科技,型号RT3672EE,为两相单输出同步降压控制器,兼容AMD SVI3 Rev 1.01标准,用于VDD_MISC供电。采用WQFN48封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图44

外置的驱动器来自RICHTEK立锜科技,丝印4P=,型号为RT9624FGQW,用于单相同步降压MOS管驱动,可驱动两个NMOS,具备直通保护,芯片内置自举二极管,支持高开关频率,具备三态PWM输入,用于输出关断,采用WDFN8封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图45

另一颗同驱动器型号相同。

拆解报告:技嘉B650E AORUS PRO X USB4主板图46

两颗同步降压开关管来自安森美,丝印4C10N,型号为NTMFS4C10N,NMOS,耐压30V,导阻6.95mΩ,采用SO-8 FL封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图47

另外两颗同步降压开关管同样来自安森美,丝印4C06N,型号为NTMFS4C06N,NMOS,耐压30V,导阻4mΩ,采用SO-8 FL封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图48

8颗并联的MLCC滤波电容特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图49

在CPU底座上设有保护盖。

拆解报告:技嘉B650E AORUS PRO X USB4主板图50

拆下保护盖,底座通过针脚连接到CPU。

拆解报告:技嘉B650E AORUS PRO X USB4主板图51

CPU底座右侧设有内存插槽,内存插槽上方印有B650E AORUS SERIES字样。对应双通道A2和B2插槽采用一体式金属屏蔽罩加固,提升内存信号完整性和超频潜力。

拆解报告:技嘉B650E AORUS PRO X USB4主板图52

用于Q-Flash Plus更新BIOS的按钮特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图53

用于提示更新状态的指示灯特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图54

连接无线网卡的插槽特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图55

侧面的IO接口一览,均采用金属屏蔽接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图56

在12V供电接口下方为RGB LED指示灯的接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图57

USB集线器芯片来自GENESYS创惟科技,型号GL850G,芯片内置8位微处理器,支持USB2.0,并向下兼容USB1.1,芯片内部集成3.3V稳压器,采用QFN-28封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图58

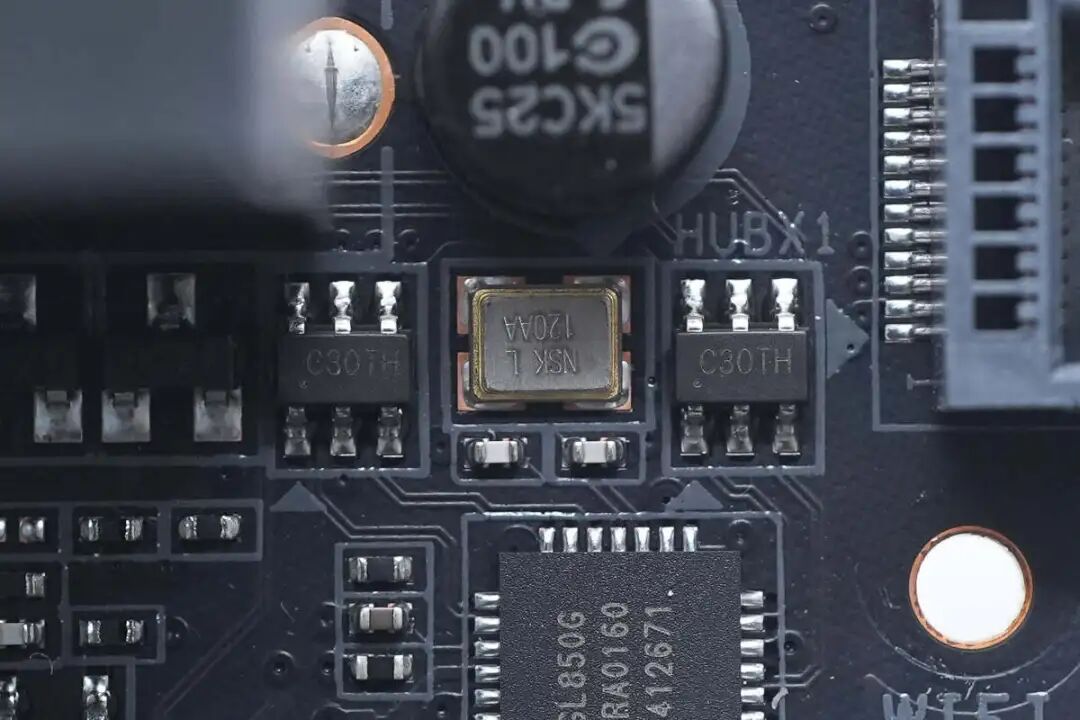

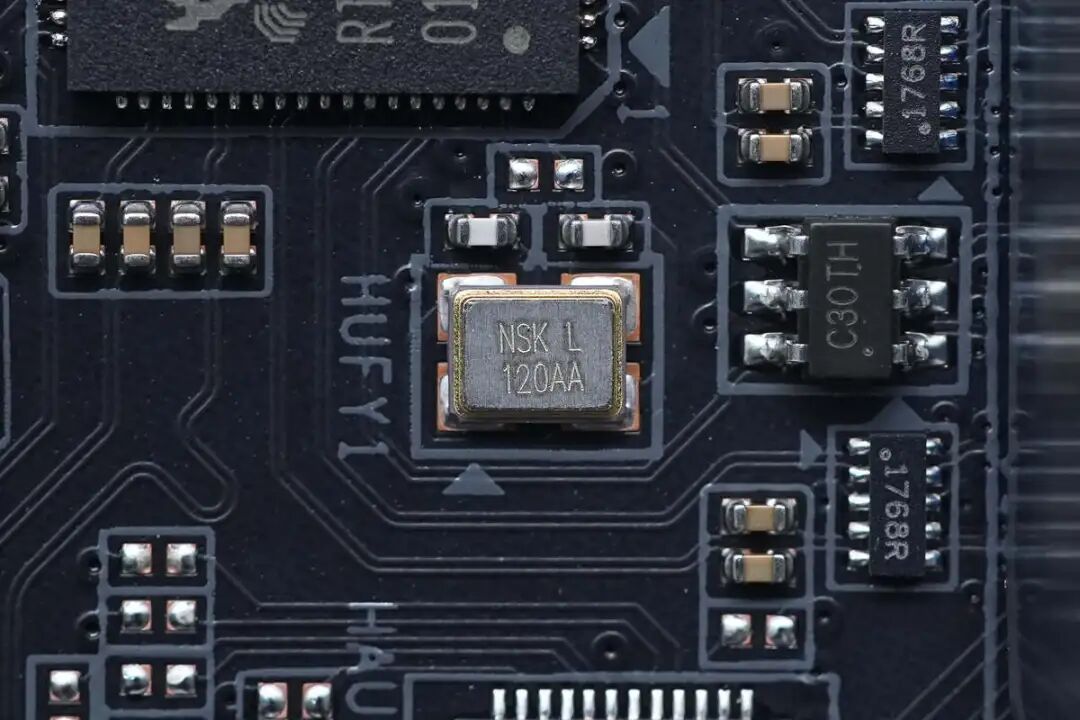

GL850G外置12MHz时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图59

对应USB数据线设有TVS阵列用于静电防护。

拆解报告:技嘉B650E AORUS PRO X USB4主板图60

滤波电容规格为100μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图61

USB集线器芯片来自Realtek瑞昱半导体,型号RTS5411S,用于USB3.2接口扩展。芯片向下兼容USB2.0和USB1.1,采用QFN76封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图62

芯片外置12MHz时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图63

芯片外置的4.7μH降压电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图64

两颗存储器来自MXIC旺宏,型号MX25V4035F,容量为512KB,采用SOP8封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图65

用于USB接口的TVS阵列特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图66

线性稳压芯片来自RICHTEK立锜科技,型号RT9018B-18GSP,是一颗3A输出电流的低压差稳压器,输出电压为1.8V,3A输出时压降为210mV,具备1.5%高输出电压精度,采用SOP-8封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图67

USB4控制器来自ASMedia祥硕科技,型号ASM4242,采用PCIe 4.0*4接口,具备64Gbps带宽,为双端口控制器,并支持DP Alt Mode,配有单独的散热片。

拆解报告:技嘉B650E AORUS PRO X USB4主板图68

芯片外置的时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图69

Parade普瑞PS8209A电平转换器/转接驱动器用于HDMI接口驱动。

拆解报告:技嘉B650E AORUS PRO X USB4主板图70

在主板右上角设有CPU水泵和CPU风扇接口,支持使用水冷散热器。

拆解报告:技嘉B650E AORUS PRO X USB4主板图71

用于风扇控制的芯片来自Nuvoton新唐,丝印3948S,用于风扇供电和转速控制。

拆解报告:技嘉B650E AORUS PRO X USB4主板图72

主板上设有电源按钮和重启按钮,方便维护时操作。

拆解报告:技嘉B650E AORUS PRO X USB4主板图73

用于12V RGB和5V ARGB的插针特写,配有自恢复保险丝。

拆解报告:技嘉B650E AORUS PRO X USB4主板图74

四颗状态灯用于指示硬件和操作系统异常,便于故障排查。

拆解报告:技嘉B650E AORUS PRO X USB4主板图75

两位数码管作为诊断卡使用,用于显示运行状态。

拆解报告:技嘉B650E AORUS PRO X USB4主板图76

电源24Pin接口特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图77

连接机箱内置显示器的HDMI接口特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图78

HDMI接口设有TVS阵列用于静电防护。

拆解报告:技嘉B650E AORUS PRO X USB4主板图79

用于连接机箱USB-C接口的连接器特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图80

用于USB-C接口方向切换的复用器来自REALTEK瑞昱半导体,型号RTS5463B。

拆解报告:技嘉B650E AORUS PRO X USB4主板图81

用于接口静电防护的TVS阵列特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图82

USB-C接口控制器采用REALTEK瑞昱半导体RTS5436I。

拆解报告:技嘉B650E AORUS PRO X USB4主板图83

用于连接机箱内部噪声检测麦克风和扩展卡的插座特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图84

主板侧面四个SATA接口特写,用于连接SATA固态硬盘或机械硬盘。

拆解报告:技嘉B650E AORUS PRO X USB4主板图85

连接机箱USB3.2接口的连接器特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图86

CR2032电池用于存储CMOS数据。

拆解报告:技嘉B650E AORUS PRO X USB4主板图87

用于连接机箱内部面板的连接器特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图88

复位插针和清空CMOS插针特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图89

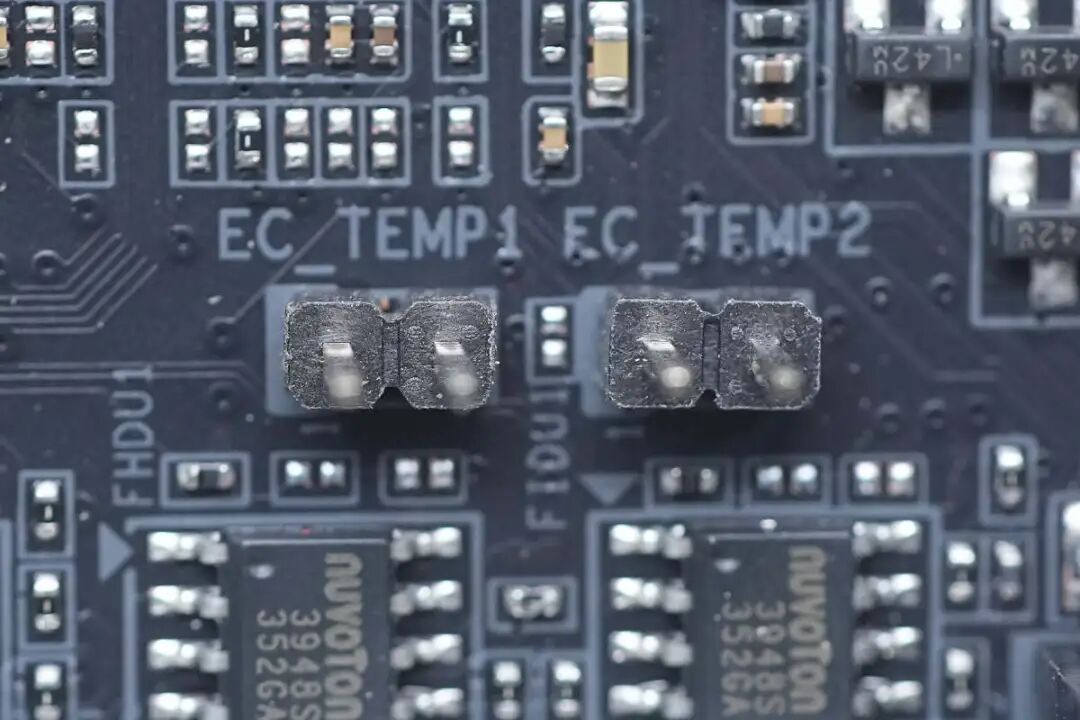

插针用于连接测温探头,检测机箱内部温度。

拆解报告:技嘉B650E AORUS PRO X USB4主板图90

主板底部的散热风扇和系统风扇/水泵插座接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图91

用于风扇控制的3948S芯片特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图92

两个USB2.0接口特写,用于连接机箱USB接口,内部印有USB字样。

拆解报告:技嘉B650E AORUS PRO X USB4主板图93

滤波电容规格为100μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图94

三个散热风扇插座特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图95

用于风扇控制的3948S芯片特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图96

ESPI_DB接口和SPI_TPM接口特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图97

ITE联阳 IT8883FN用于LPC接口转ESPI接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图98

5V可编程RGB LED接口特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图99

LED_DEMO接口特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图100

连接到机箱音频插口的插座特写,内部印有AUDIO字样。

拆解报告:技嘉B650E AORUS PRO X USB4主板图101

音频芯片来自REALTEK瑞昱半导体,型号ALC1220,是一颗7.1声道的高保真音频解码芯片,采用QFN56封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图102

音频耦合电容来自钰邦,规格为100μF10V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图103

ReDriver芯片来自DIODES,型号PI3EQX1004E2,用于双路USB 3.2 Gen 2信号中继,采用UQFN34封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图104

USB PD控制器来自ITE联阳半导体,型号IT8851FN,用于USB-C接口控制。

拆解报告:技嘉B650E AORUS PRO X USB4主板图105

共使用两颗对应两个USB4接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图106

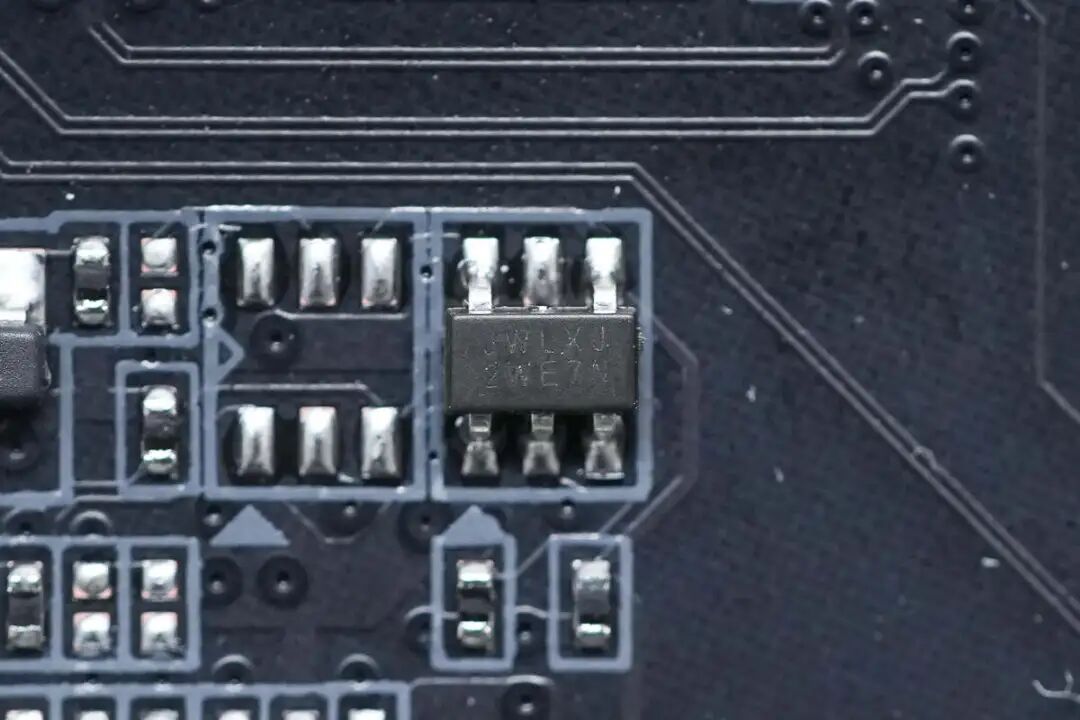

过流保护芯片来自杰华特,丝印JWLX,型号为JW7115S,是一颗单通道过流保护芯片,具备精确的电流限制,并具备反向电流阻断和反向电流限制,具备快速短路保护,支持2.7~5.5V供电电压,具备过电流保护,短路保护和过热保护,采用SOT23-5封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图107

杰华特 JW7115S 资料信息。

拆解报告:技嘉B650E AORUS PRO X USB4主板图108

另一颗过流保护芯片型号相同。

拆解报告:技嘉B650E AORUS PRO X USB4主板图109

有线网卡芯片来自REALTEK瑞昱半导体,型号RTL8125D,用于2.5G有线网络。

拆解报告:技嘉B650E AORUS PRO X USB4主板图110

25.000MHz时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图111

IO芯片和AMD芯片组特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图112

AMD B650芯片组特写,丝印0GA2 2401 TMAH71.00 218-0891018。

拆解报告:技嘉B650E AORUS PRO X USB4主板图113

25.000MHz时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图114

为芯片组供电的降压控制器丝印Z3。

拆解报告:技嘉B650E AORUS PRO X USB4主板图115

外置的两颗开关管采用安森美NTMFS4C10N。

拆解报告:技嘉B650E AORUS PRO X USB4主板图116

1μH合金降压电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图117

两颗MOS管来自Potens博盛,型号PDC3908AX,NMOS,耐压30V,导阻7.2mΩ,采用PPAK5*6封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图118

DIODES AS358双运放特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图119

输出滤波电容规格为470μF2.5V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图120

供电输入滤波的磁珠特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图121

稳压芯片丝印LR1084,采用TO252封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图122

两颗滤波电容规格为100μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图123

在主板背面还焊接一颗滤波电容,规格为330μF6V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图124

IO芯片来自ITE联阳科技,型号IT8689E,用于主板温度检测和风扇转速控制。

拆解报告:技嘉B650E AORUS PRO X USB4主板图125

下方焊接四颗RGB LED灯。

拆解报告:技嘉B650E AORUS PRO X USB4主板图126

BIOS存储器来自华邦,型号W25Q256JWEQ,容量为32MB,采用WSON封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图127

电平转换芯片来自Nuvoton新唐,型号NCT5927W,用于芯片之间总线电压转换,采用MSOP8封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图128

线性稳压芯片来自RICHTEK立锜科技,型号RT9018B-18GSP。

拆解报告:技嘉B650E AORUS PRO X USB4主板图129

用于PCIe 5.0信号的拆分芯片来自PHISON群联,型号PS7101-51。

拆解报告:技嘉B650E AORUS PRO X USB4主板图130

四颗用于PCIe 5.0的拆分芯片来自嘉雨思科技,型号JYS13008。

拆解报告:技嘉B650E AORUS PRO X USB4主板图131

JYS13008拆分芯片特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图132

在主板背面还焊接两颗拆分芯片,来自DIODES,型号PI3DBS16412,具备四个差分通道,支持PCIe4总线,支持双向应用。

拆解报告:技嘉B650E AORUS PRO X USB4主板图133

显卡PCIe插槽为无缝一体化设计,通过专用背板固定,并设有橡胶内衬条防止划伤显卡PCB。

拆解报告:技嘉B650E AORUS PRO X USB4主板图134

对应显卡插槽设有脱扣按钮便于拆卸显卡。

拆解报告:技嘉B650E AORUS PRO X USB4主板图135

PCIe X4和PCIe X2插槽特写,使用X16全长提升兼容性。

拆解报告:技嘉B650E AORUS PRO X USB4主板图136

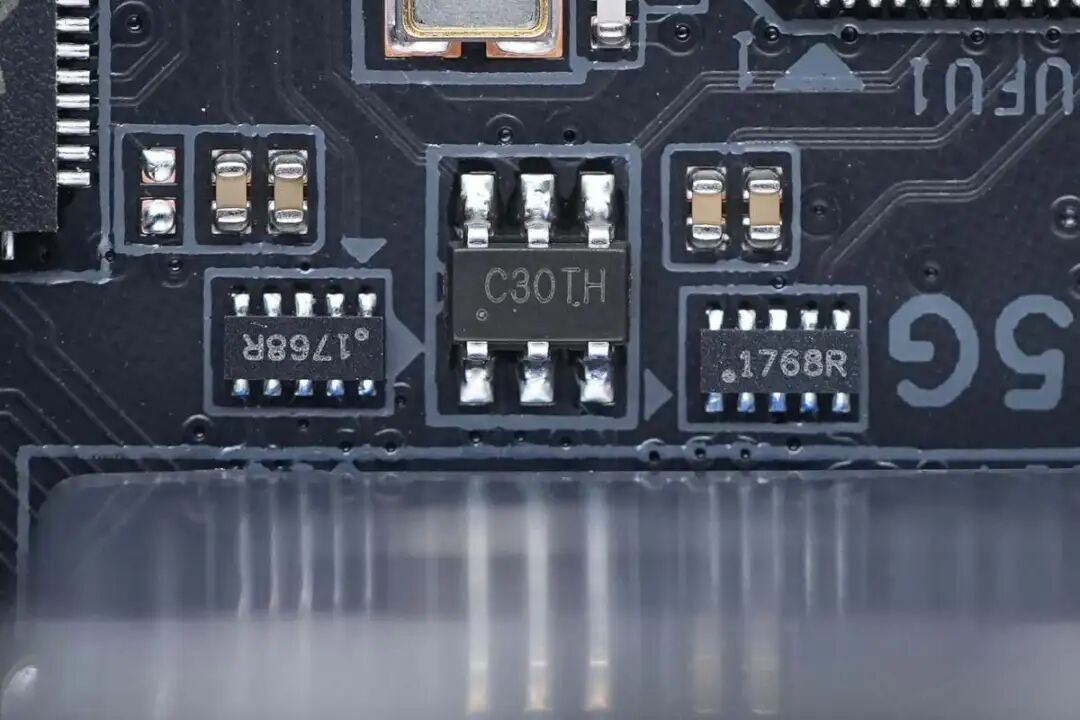

时钟芯片丝印GI。

拆解报告:技嘉B650E AORUS PRO X USB4主板图137

外置32.768KHz时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图138

上方的PCIe插槽底部还焊接一颗芯片,丝印被完全遮挡。

拆解报告:技嘉B650E AORUS PRO X USB4主板图139

下方的PCIe插槽尾部焊接一颗芯片,来自ITE联阳。型号IT5701E。

拆解报告:技嘉B650E AORUS PRO X USB4主板图140

存储器来自MXIC旺宏,型号MX25V4035F,容量为512KB。

拆解报告:技嘉B650E AORUS PRO X USB4主板图141

直连到CPU的M.2固态硬盘插槽采用一体化金属屏蔽罩加固,提升抗干扰能力,印有GEN5字样,为PCIe5.0接口。

拆解报告:技嘉B650E AORUS PRO X USB4主板图142

右侧两个M.2固态硬盘插槽设有一体化金属屏蔽罩,同样为PCIe5.0接口,直连CPU。黑色接口为PCIe4.0,连接到芯片组。

拆解报告:技嘉B650E AORUS PRO X USB4主板图143

对应M.2固态硬盘尾部的快拆设计特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图144

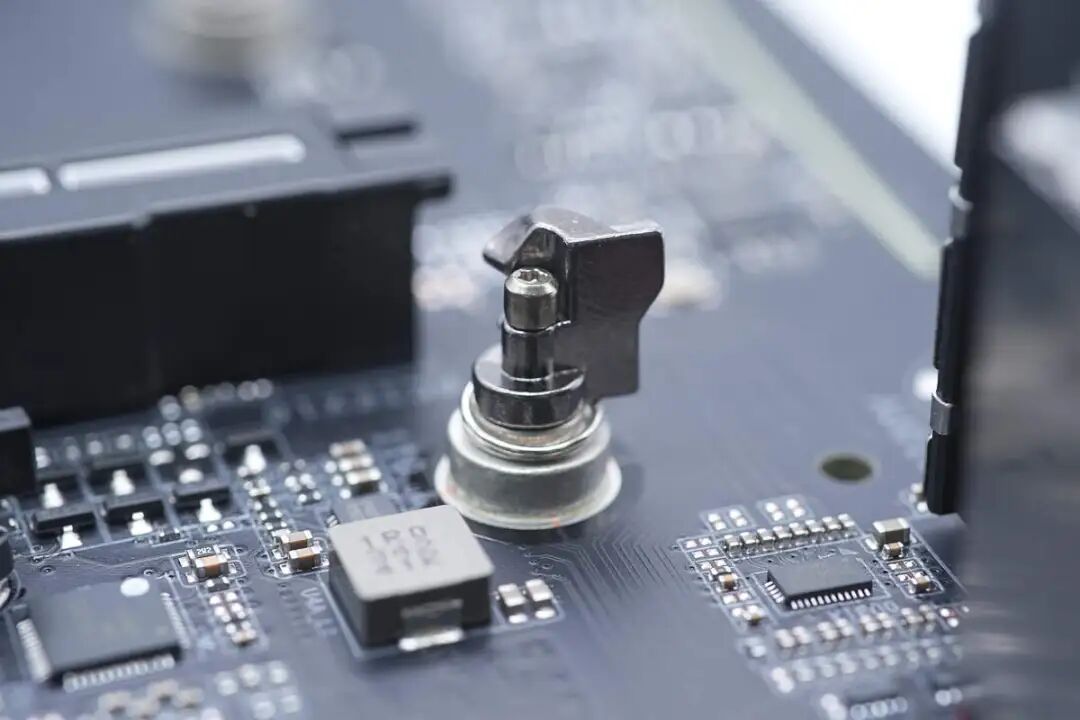

用于固定散热片的金属柱特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图145

同步降压芯片来自杰华特,型号JW5068A,是一颗23V输入电压,8A输出电流的同步降压转换器,芯片内部集成开关管。开关频率固定500KHz,具备可编程的电流限制,支持输出放电功能,支持输出过电压闭锁保护,支持输出短路保护和过热保护,采用QFN3*3-20封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图146

杰华特 JW5068A 资料信息。

拆解报告:技嘉B650E AORUS PRO X USB4主板图147

另一颗同步降压转换器丝印51F。

拆解报告:技嘉B650E AORUS PRO X USB4主板图148

两颗1μH合金电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图149

另一颗同步降压转换器采用杰华特JW5068A。

拆解报告:技嘉B650E AORUS PRO X USB4主板图150

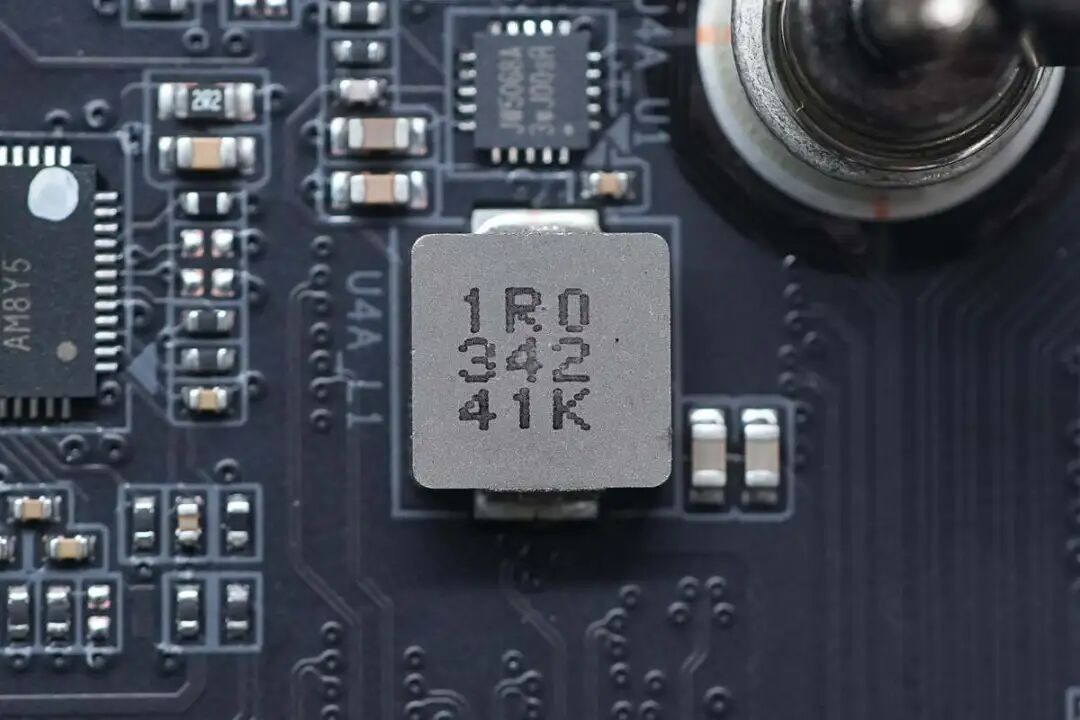

1μH合金电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图151

三颗DAC芯片来自力智电子,丝印S83P,型号uP1816P,通过I2C编程,外围元件精简,具备低成本和易使用优势,采用SOT23-8L封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图152

新唐NCT5927W电平转换芯片特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图153

同步降压芯片来自RICHTEK立锜科技,丝印17=,型号RTQ2822A,是一颗17V输入电压的同步降压转换器,芯片内部集成9.8/4.5mΩ开关管,输出电压最高5.5V,支持陶瓷滤波电容,采用ACOT控制用于快速瞬态响应,采用倒装VQFN18封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图154

2.2μH合金电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图155

两颗输出滤波电容规格为560μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图156

滤波电感规格为1μH。

拆解报告:技嘉B650E AORUS PRO X USB4主板图157

输入滤波电容规格为270μF16V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图158

两颗MOS管来自尼克森,型号PD551BA,PMOS,耐压-30V,导阻20mΩ,采用TO-252封装。

拆解报告:技嘉B650E AORUS PRO X USB4主板图159

另一颗MOS管为安森美NTMFS4C10N。

拆解报告:技嘉B650E AORUS PRO X USB4主板图160

另一颗MOS管来自Potens博盛,型号PDC3908AX。

拆解报告:技嘉B650E AORUS PRO X USB4主板图161

两颗滤波电容规格为560μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图162

滤波电容规格为100μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图163

1μH合金电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图164

两颗滤波电容规格为560μF6.3V。

拆解报告:技嘉B650E AORUS PRO X USB4主板图165

丝印W3=的芯片特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图166

两颗MOS管为安森美NTMFS4C10N。

拆解报告:技嘉B650E AORUS PRO X USB4主板图167

0.15μH合金电感特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图168

一颗丝印8672的芯片特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图169

在CPU底座旁设有两颗贴片晶振。

拆解报告:技嘉B650E AORUS PRO X USB4主板图170

32.768KHz时钟晶振特写。

拆解报告:技嘉B650E AORUS PRO X USB4主板图171

全部拆解一览,来张全家福。

存储吧拆解总结

技嘉B650E AORUS PRO X USB4主板为标准ATX板型,采用流行的黑色配色。主板设有四个DDR5内存插槽,四个M.2固态硬盘接口和四个SATA硬盘接口,并具备PCIe 5.0插槽,满足主流用户的扩展需求。主板设有12V和5V ARGB接口,内置WiFi7无线网卡和2.5G有线网络,并具备两个USB4接口,支持40Gbps传输速率。

存储吧通过拆解了解到,技嘉这款主板对应CPU供电,芯片组和M.2固态硬盘均设有大面积散热片降低温升。CPU供电采用瑞萨的RAA229620同步降压控制器搭配ISL99380 DrMOS。USB4接口采用祥硕科技ASM4242控制器,并采用瑞昱半导体RTS5411S和创惟科技GL850G用于接口扩展。

主板具备PCIe5接口,采用群联和嘉雨思拆分芯片进行通道拆分,IO芯片采用联阳科技IT8689E,USB4接口采用IT8851FN进行控制。声卡芯片采用瑞昱半导体ALC1220,有线网卡芯片采用RTL8125D,整板滤波电容均来自钰邦。PCIe插槽,内存插槽和M.2固态硬盘插槽均设有金属外壳屏蔽,主板对应CPU底座和显卡PCIe插槽还设有金属背板加固,更加可靠耐用。

声明:内容取材于网络,仅代表作者观点,如有内容违规问题,请联系处理。
USB
more
拆解语音控制USB小台灯,看看几块钱如何‘抠’出智能功能
Type-C转USB电路实现参考全解析
电子鬼才DIY全球最阴间的USB转TTL模块之中式棺材!
拆解报告:联想140W USB-C氮化镓电源适配器
电子鬼才DIY,你不敢用这样的USB转TTL模块之西式版本
充电早报:正浩氮化镓桌面超充站拆解;iPhone17Pro Max USB-C接囗用途揭晓;特斯拉APP可直接查看车辆电池健康度
极夜推出 2399 元起 DeskOne T2 迷你主机新品:三盘位、双网口、双 USB4 + OCuLink
今日下午有奖直播 | 高效、安全、智能: Nexperia USB PD 控制器产品介绍和USB 充电应用的技术解析
一种USB插入检测+电源低功耗控制电路
拆解一款不到10块钱的7口USB HUB - USB HUB自由了
Copyright © 2025 成都区角科技有限公司
蜀ICP备2025143415号-1

川公网安备51015602001305号
