3.9元捡漏的绿联四口USB集线器电路板

花了7.8元买了两个USB HUB，一块是绿联的，另一块也是绿联的。

3.9元捡漏的绿联四口USB集线器电路板图7

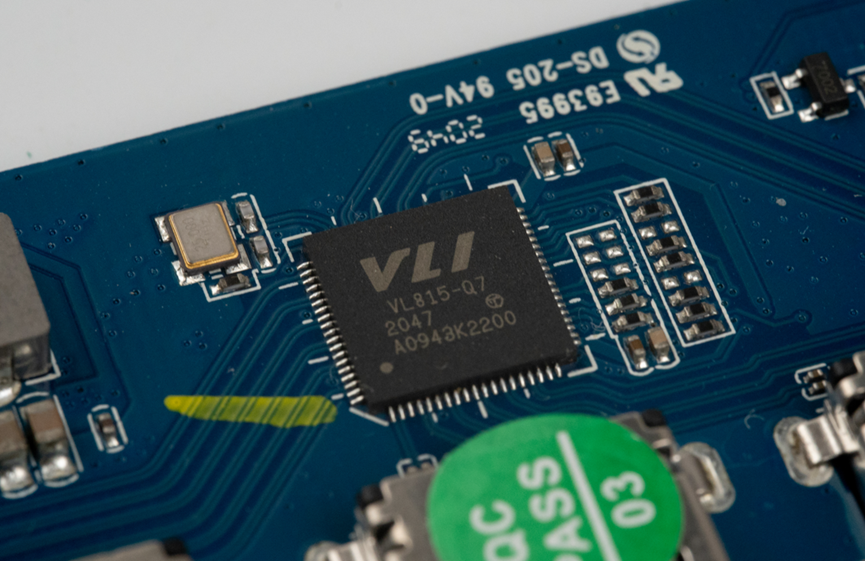

这两块板子上的HUB芯片型号是VL815-Q7。

3.9元捡漏的绿联四口USB集线器电路板图13

另外还有一颗VL102-Q4。前面也说过，VL102 是一款高度集成的单芯片 DisplayPort Alternate mode和 Power Delivery 3.0 控制器。看起来这个Type-C口有视频输出或者PD供电的功能。

3.9元捡漏的绿联四口USB集线器电路板图19

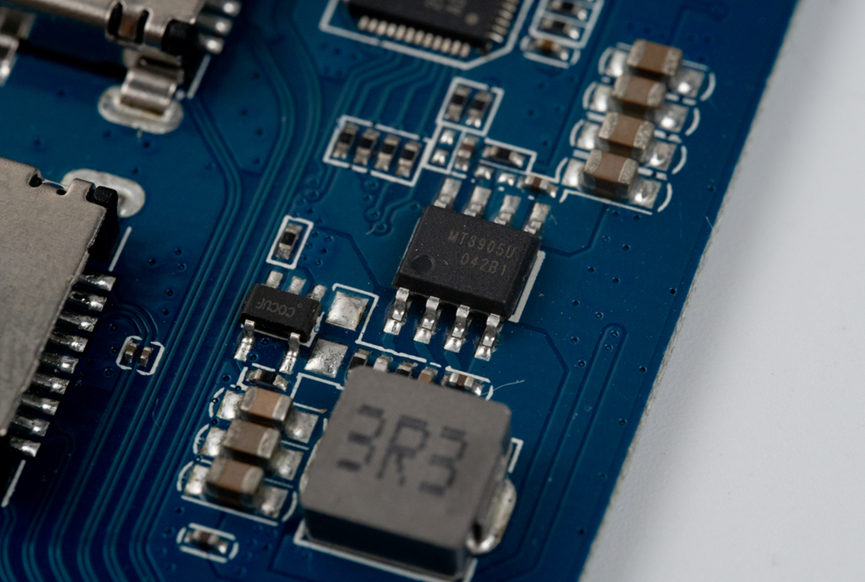

DC-DC电源芯片，型号MT3905U。

3.9元捡漏的绿联四口USB集线器电路板图25

上行口的VBUS进来之后，经过一个AOS的PMOS之后为板子供电。上行口这边的连接器没有焊接，但是焊盘有上锡，有可能是直接用来焊接尿袋线的。

3.9元捡漏的绿联四口USB集线器电路板图31

同理，右端的Type-C供电口的VBUS进来之后也经过一个PMOS。

3.9元捡漏的绿联四口USB集线器电路板图37

左边的上行口既可以焊线，也可以焊接Type-C连接器。USB信号线上的ESD保护二极管空贴未焊接。

这板子有两个，我也懒得研究，估计有可能焊接上尿袋线就可以用。或者用来拆芯片维修自己坏掉的HUB也是可以的。有想折腾的朋友可以在留言区联系我，留言区最上面的一个包邮免费送，但是折腾的过程中有任何问题，本人概不负责哦。
