今天拆解一个印有ADI公司LOGO的真无线蓝牙耳机Air充电仓，，这套无线蓝牙耳机曾经用过几次，后来因为有其他耳机，这个就沉睡吃灰，原装充电器也找不到了，顺手把它给拆解了，研究一下它结构特点和组装工艺。
TWS真无线蓝牙耳机有许多的“无线”都是需要两只耳机同时工作的，也就是分为主、副耳机的模式。现在各大商城卖的还挺多，价格不一，有的还挺贵。

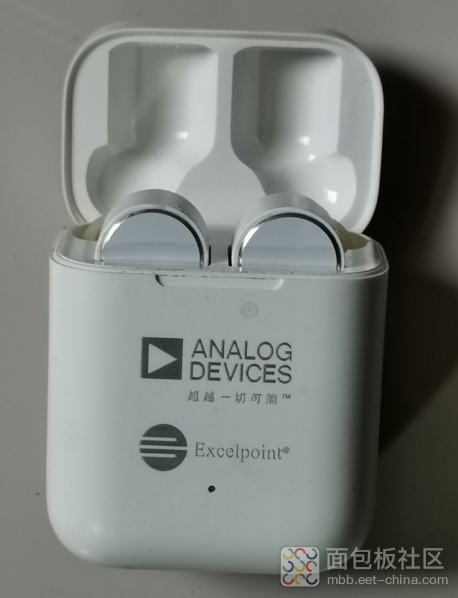

拆解的实物如下

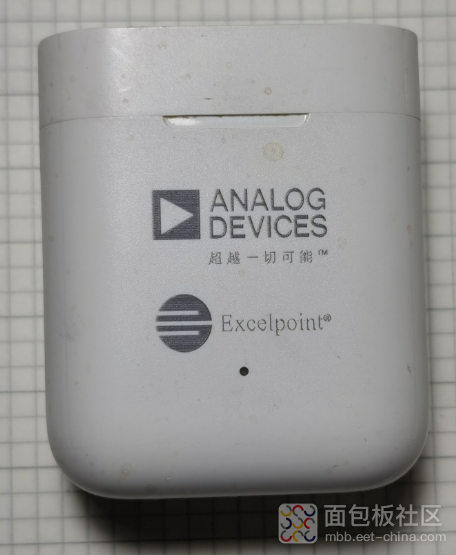

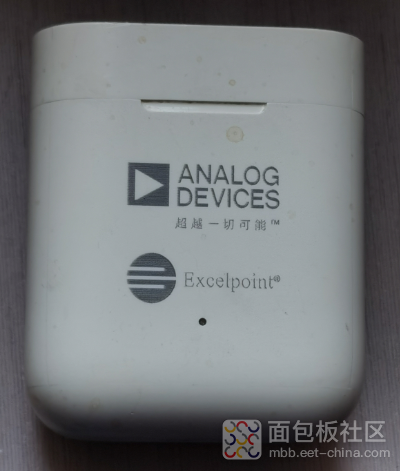

Analog Devices 亚德诺半导体的logo在上面。
ADI公司可是大名鼎鼎的世界模拟电子芯片集成电路大咖啊。
百度百科说：亚德诺半导体技术有限公司（简称ADI），外文名Analog Devices, Inc.，中国注册全称亚德诺半导体技术（上海）有限公司。成立于1965年，总部位于美国马萨诸塞州诺伍德市，是纳斯达克上市公司（NASDAQ代码：ADI）。公司专注于模拟、混合信号和数字信号处理集成电路的设计与制造，产品涵盖数据转换器、电源管理IC、MEMS传感器等，应用于工业、汽车、通信及消费电子领域。

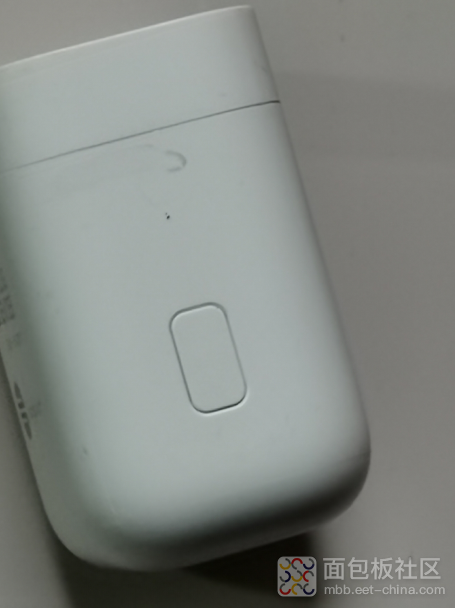

充电仓的侧面有一个功能键，短按可以显示电量、长按可用来与手机配对。耳机充电仓主体白色，外壳模具手感不错，身为圆滑圆角造型，形状最大尺寸是比较方正的。外壳的塑料材质，经过磨砂处理，表面手感温润细腻。

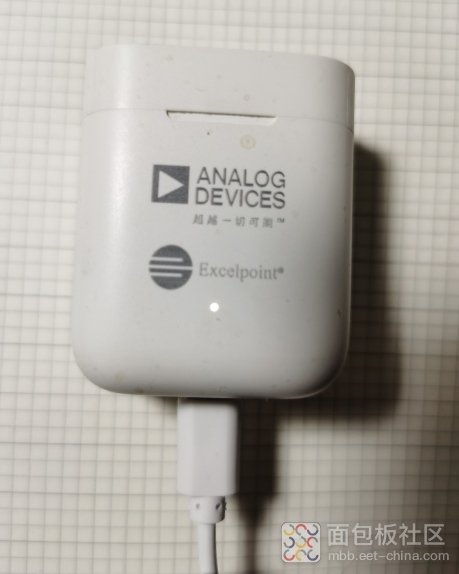

充电时充电灯是白色的。

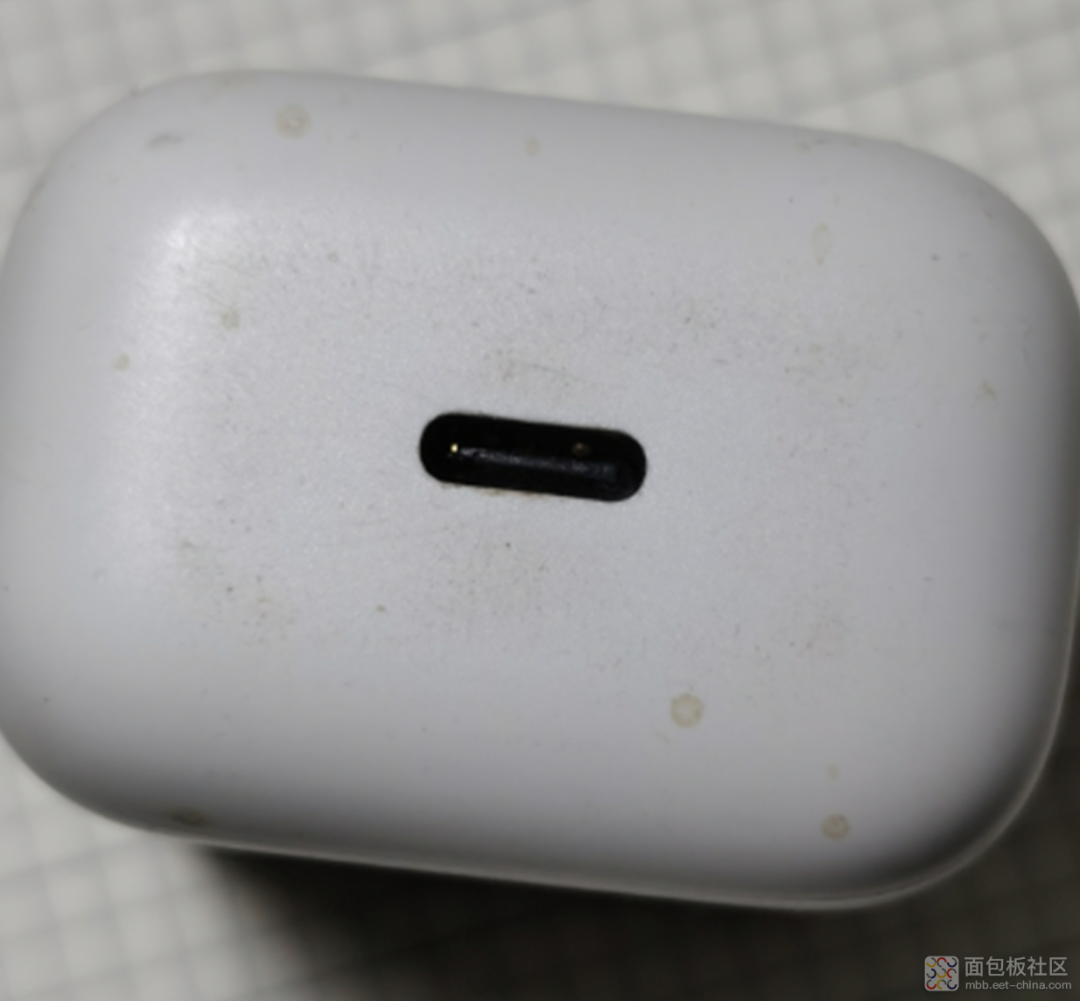

一个USB-C充电接口在底面。

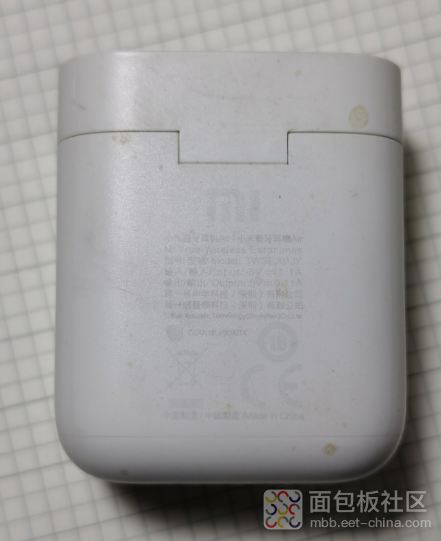

不是今天拆解还真不知道，背面竟然有小米的标识，并且是经过处理比较暗淡的字体，今天好拆解，推近放大才能照出来，如下。
原来是小米蓝牙耳机Air，应该ADI公司定制的吧
小米蓝牙耳机Air，产品型号：TWSEJ01JY
耳机充电盒，盒身为圆润造型，盖子则比较方正。塑料材质壳体，磨砂表面手感温润。
打开盖子，耳机舱位做工不错，在最下面是充电触点。
充电仓折叠打开的样子，还是比较轻松和富有弹性，打开感觉很稳。

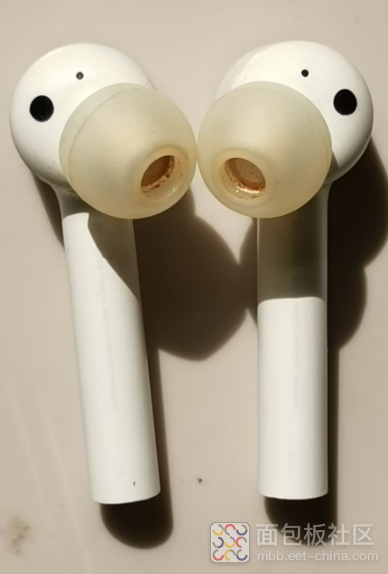

一对左右耳机
在耳机正面有多个泄压孔喝一个传感器。这边是一个降噪麦克风孔。
放置耳机的卧槽做还是很圆润的。

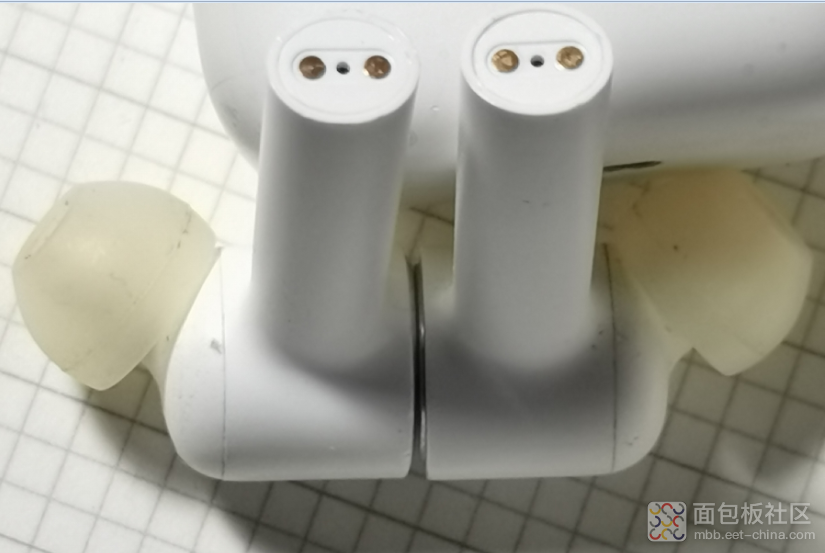

耳机下面有充电接触片，和充电仓接触进行充电的铜片。

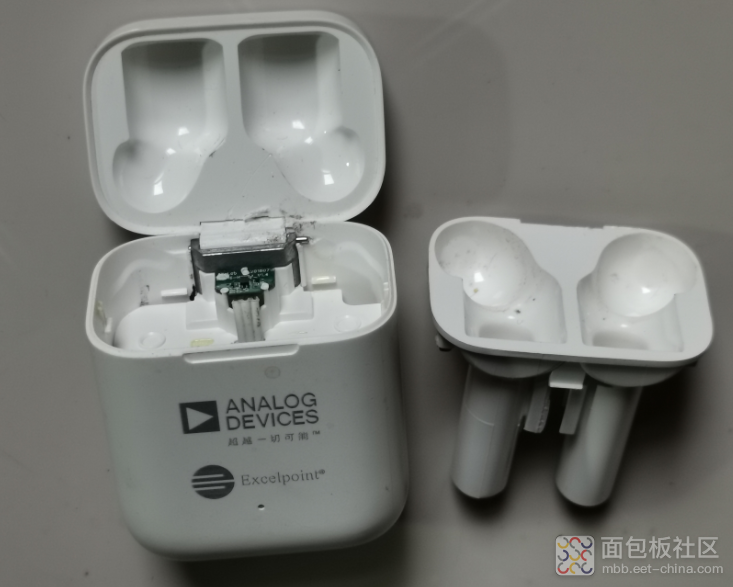

下面开始拆解耳机充电仓主体

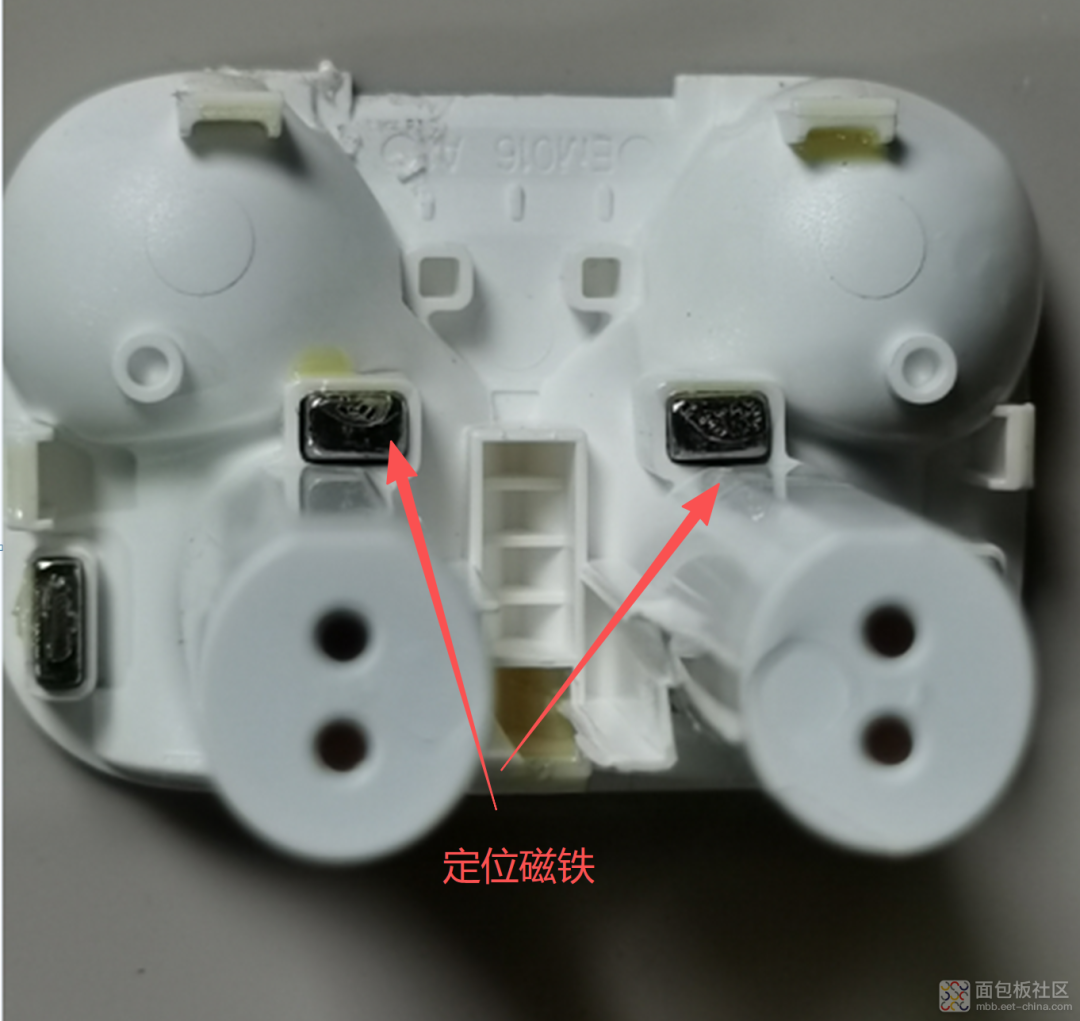

整个模块都是耳机舱位，背面每边两块定位磁铁。

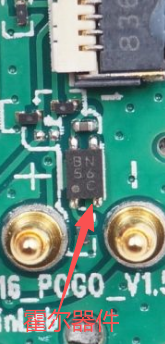

丝印BN61D应该是霍尔元件，布置到这里需要它检测到是否开关盖。

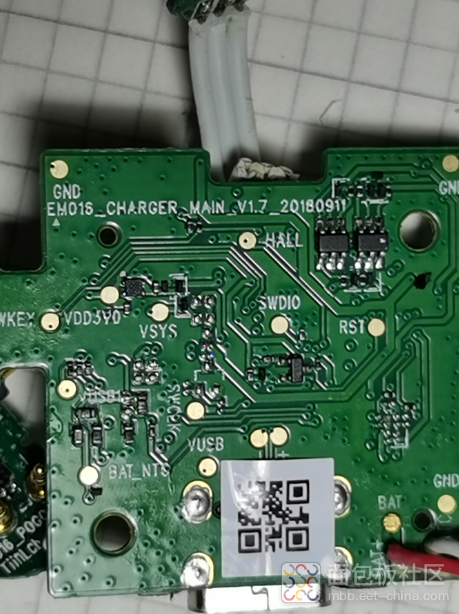

主体壳拆除拆解后，耳机充电盒主板正面特写。

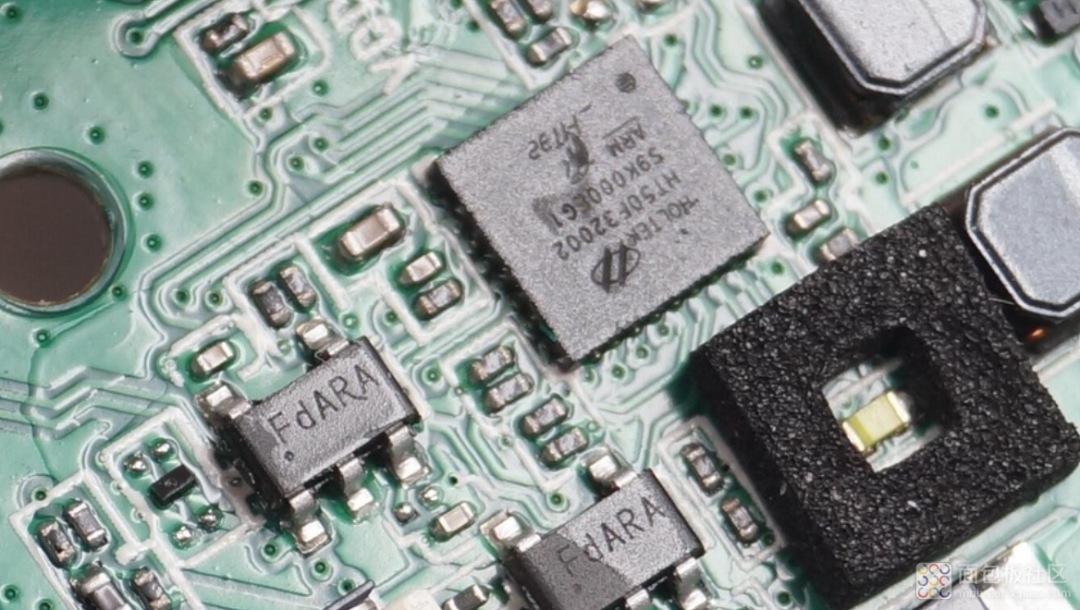

IC丝印FdARA
AMWI的IDO

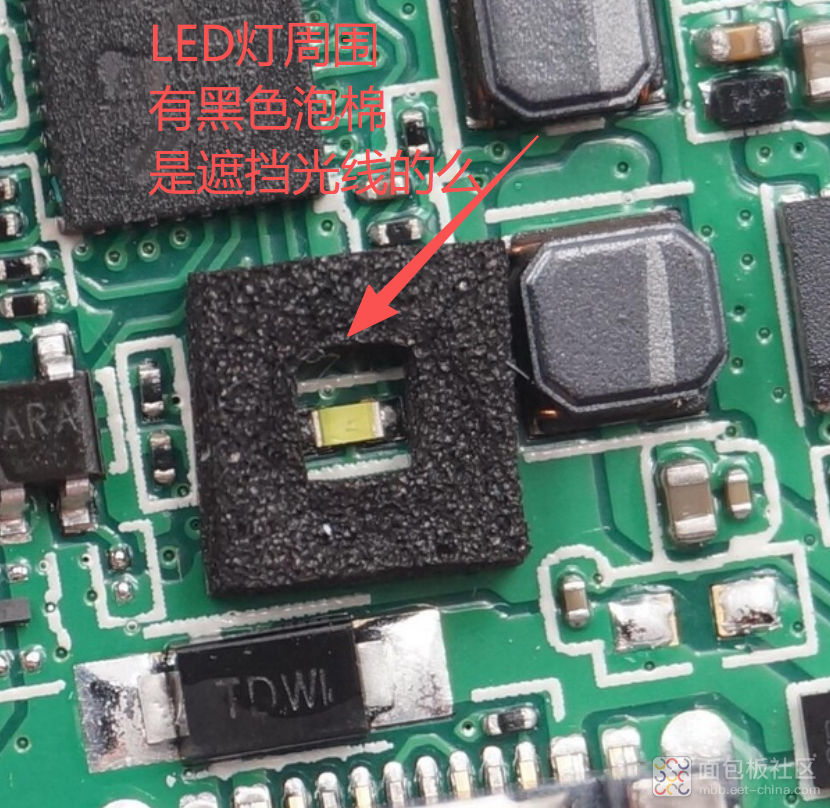

下面是电池的一面，粘贴有黑色泡面

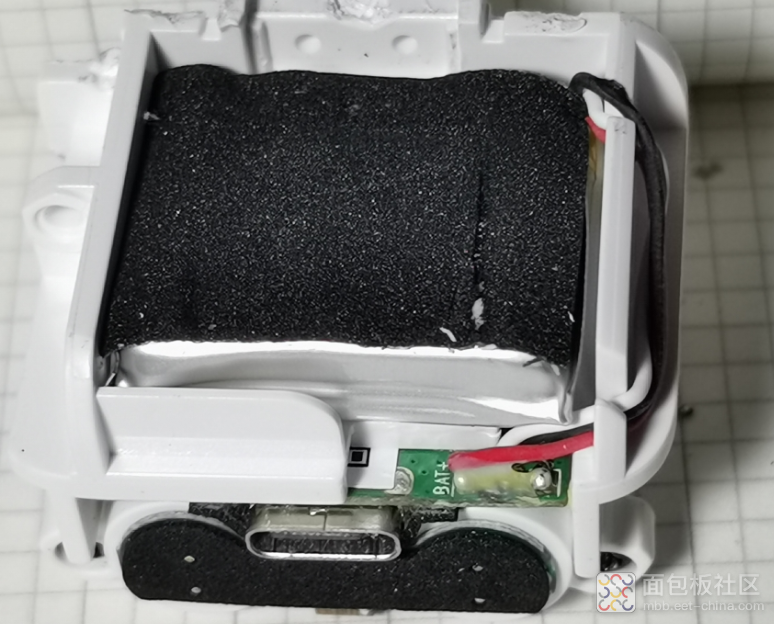

翻开背面，有一个贴着一大块海绵的部分，这是锂聚合物电池。

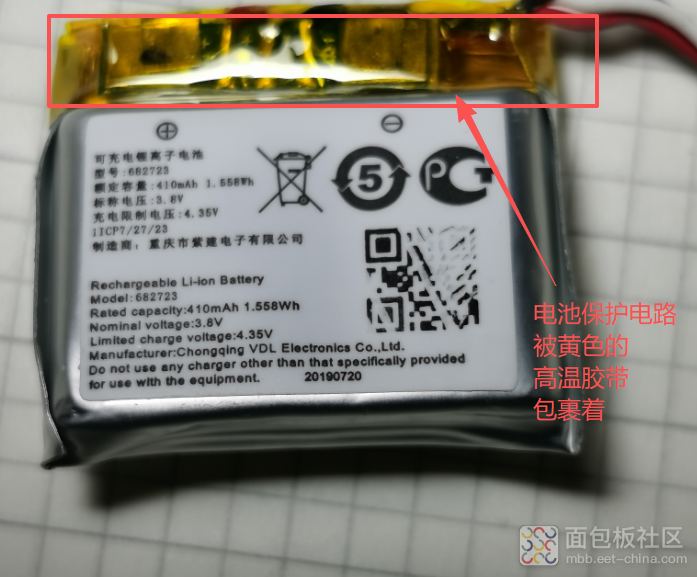

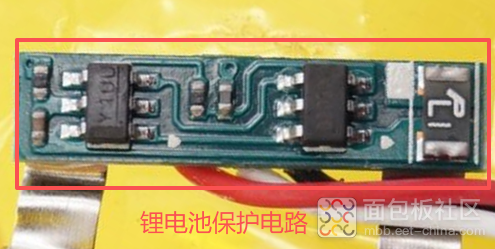

充电仓配置的锂电池包，制造商是，重庆市紫建电子有限公司的682723电池，容量410mAh，1.558Wh。
耳机小电路板

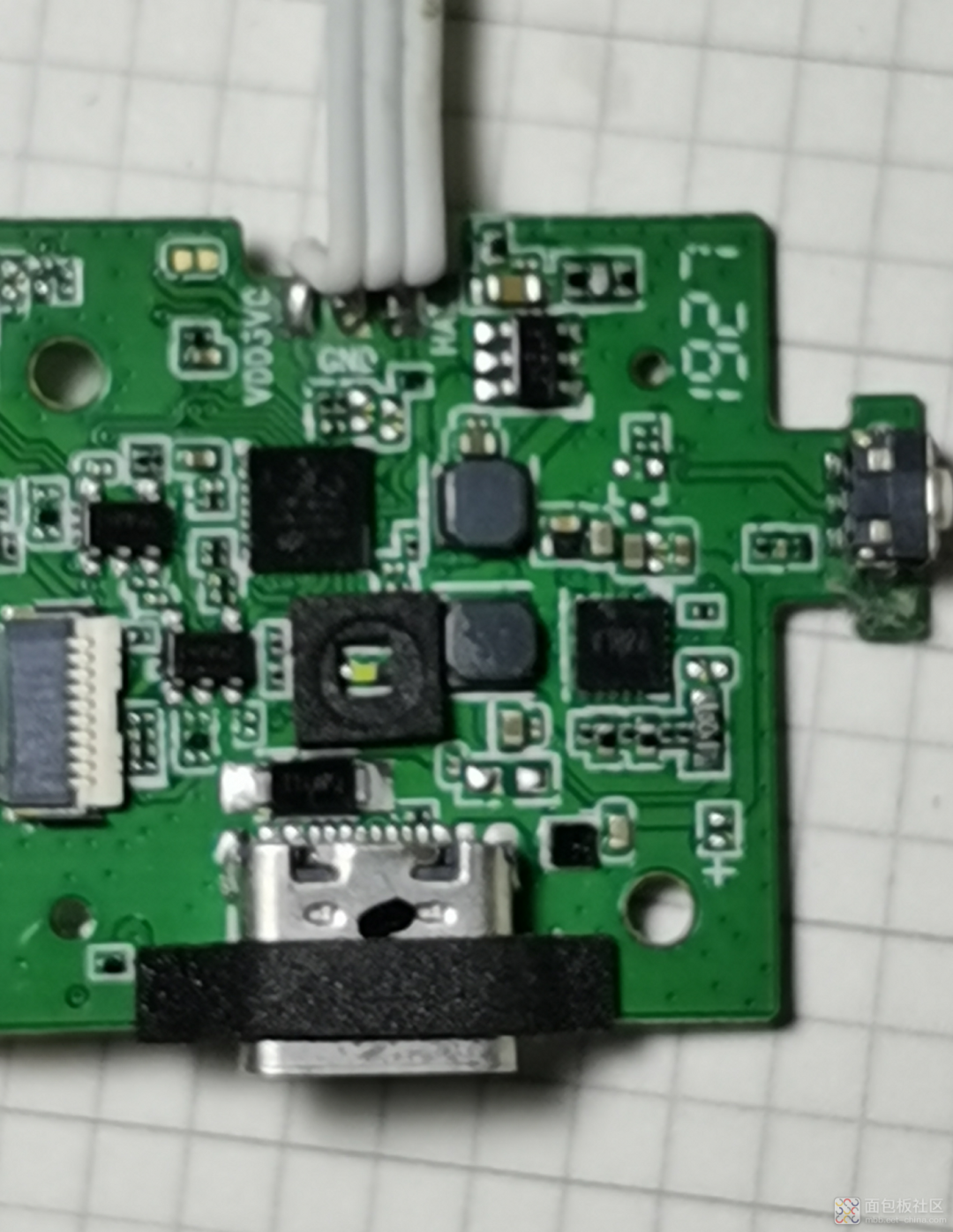

主控电路板
耳机充电触点小板，FPC软排线和主板上的线座相连。
耳机上的霍尔元件检查是否耳机盖盖上，检测耳机是否正确放入。

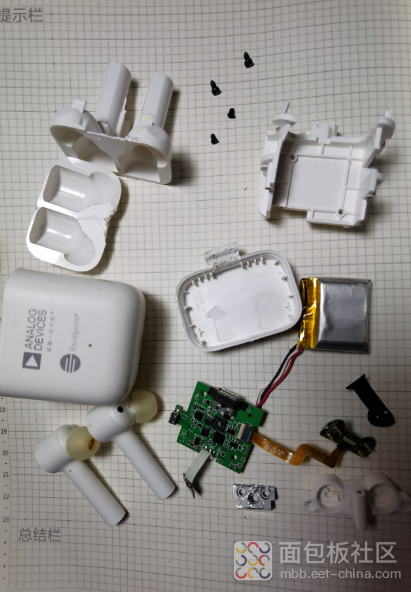

整个拆解后各个部分的合影。两个耳机就不做拆解了，，，
总结下：
今天拆解的这个丝印的是ADI公司的LOGO，其实是小米家的真无线蓝牙耳机Air充电仓，百度下，这款耳机具有高性价比高性能、低功耗的特点，支持高音质蓝牙音频播放。
通过拆解，了解小米家的产品做工功力深厚，值得我们学习的地方太多了。
