一、乌克兰CDET TLM-2是一种紧凑型无人机控制和遥测模块，专为双通道RF发射设计。系统采用简易架构：两颗射频芯片处理双通道与无线电发射，仅一颗SO-89封装功率放大器 (PA，可能为Qorvo TQP3M9028或TQP7M9105等高线性SOT-89型号，提供19-25dB增益与低噪声) 需外部匹配，支持高效RF信号放大。 二、硬件拆解揭示清晰丝印标识（CDET疑为公司LOGO），内部板件布局直观：控制核心为STM32F405RGT6 MCU（Arm Cortex-M4内核，168MHz时钟，1MB Flash）；多天线接口 (ANT1-ANT3) 采用标准连接器，但易遭暴力损坏；散热器与导热/屏蔽垫确保热管理和 EMI 防护；DC-DC转换器电感易损，mini USB接口已过时（现在流行的是TYPE-C接口）。 三、整体设计注重低功耗与可靠性，适用于中短距无人机遥测，接口支持数据管理与测控。潜在痛点包括电感故障与老化接口，优化空间在于现代化连接与鲁棒性提升。该系统体现了商用无人机遥测的简约高效，适用于FPV或自主飞行场景。
01.技术指标
无人机控制和遥测系统“CDET TLM-2”发射机输出功率≥2W，功耗≤8W，供电电压10-17V(兼容3S-4S LiPo电池)，外形尺寸(WxDxH)64x105x16.5mm，重量115g。
02.无人机控制和遥测系统“CDET TLM-2”

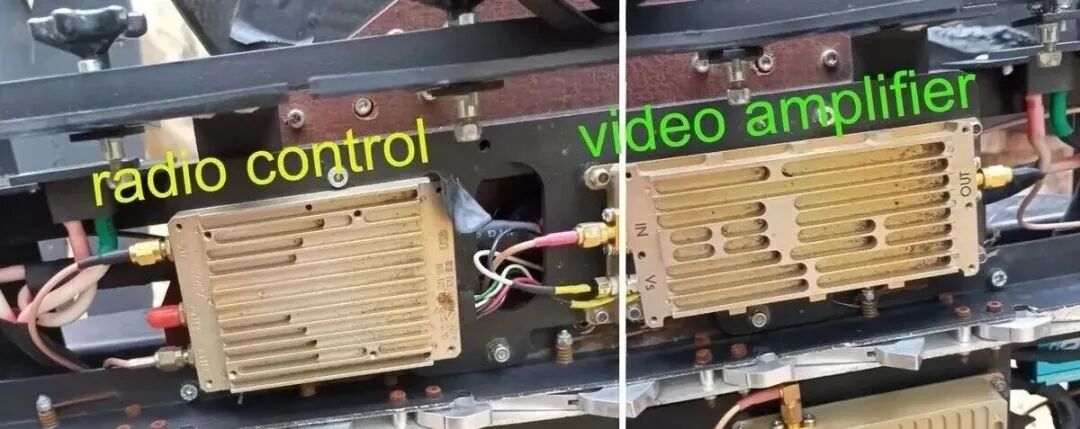

看起来很简单，两个射频芯片用于双通道和无线电发射部分。一颗需要匹配的SO-89封装的放大器PA？什么型号看起来像是qorvo的。威讯联合半导体有限公司（Qorvo）是一家设计、开发及生产“射频”集成电路产品的美国独资企业，公司为移动产品、基础设施等方面提供标准型和定制型产品解决方案以及战略制造服务。目前Qorvo是全球主要的功频放大器供货商，全球拥有近8,000名员工。Qorvo在中国具有北京和德州两大高科技制造中心，其客户为华为、苹果、OPPO、Vivo、小米、联想、三星、高通等众多国内外知名通讯行业先锋。
04.接口数据管理侧面
05.暴力损坏的天线连接器
四、据悉，大鹅缴获实测，图传稳达15–45km，高空轰炸直播不掉线。15km保底，45km极限。
