本期拆解的是华为PHD3000S12-CE服务器电源模块，这款电源模块输出功率为3000W，支持380V直流输入，支持260-400V输入电压范围，不支持交流输入。电源额定输出电压为12V，输出电流244A。
这款服务器电源采用长条形金属外壳，输入端设有散热风扇，安装提手，指示灯和电源插座，输出端设有金手指连接器。电源采用PFC+LLC高效谐振架构，支持PMBus通信协议，下面充电头网就带来华为这款服务器电源的拆解，一起看看内部的方案和用料。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
华为3000W服务器电源模块外观
华为3000W服务器电源采用金属外壳，左侧设有散热风扇和提手，右侧设有散热开孔。
电源机身铭牌特写
型号：PHD3000S12-CE
直流输入：⎓380V（容差：⎓260~400V）；13A Max
直流输出：⎓12V；244A Max
最大持续输出功率：3000W
华为技术有限公司 中国制造
电源壳体背面设有固定螺丝和接地弹片。
电源壳体正面和侧面均设有接地弹片。

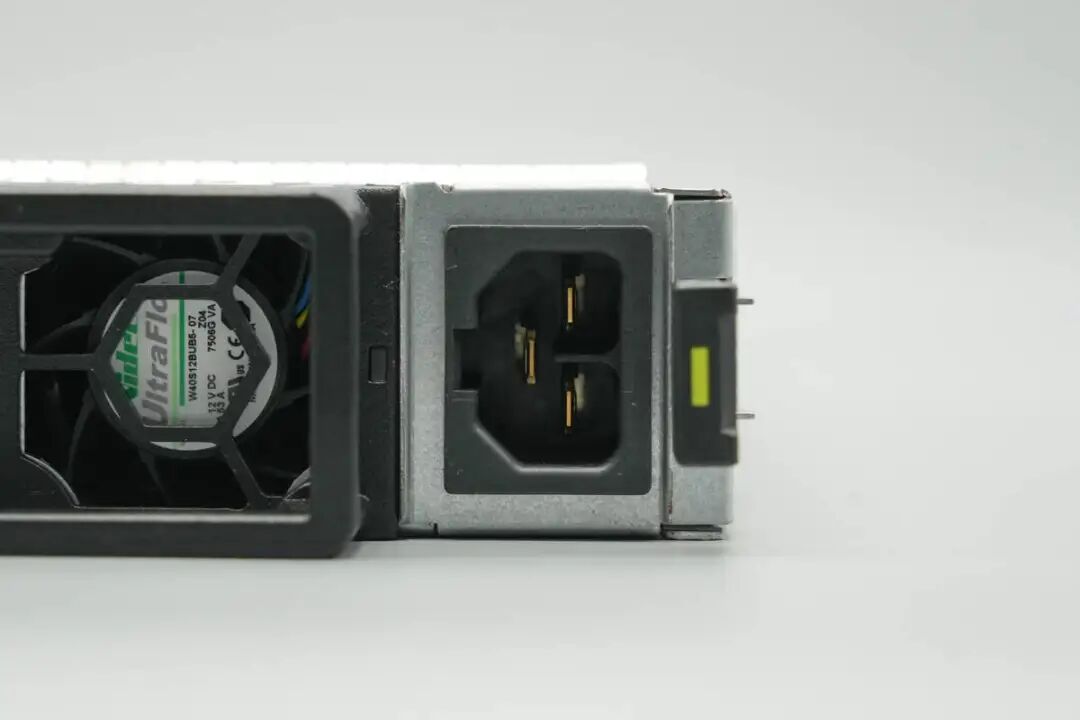

电源模块输入端设有提手，散热风扇和指示灯，右侧设有电源插座和脱扣把手。
电源插座左侧设有指示灯。
输出端壳体设有散热孔。
输出端连接器特写。
测得电源机身长度约为285mm。
电源机身宽度约为126.3mm。
电源机身厚度约为39.8mm。
测得电源机身重量约为2246g。
华为3000W服务器电源模块拆解
看完了华为这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。
拧开固定螺丝，拆开电源外壳。
上盖内部粘贴麦拉片绝缘。

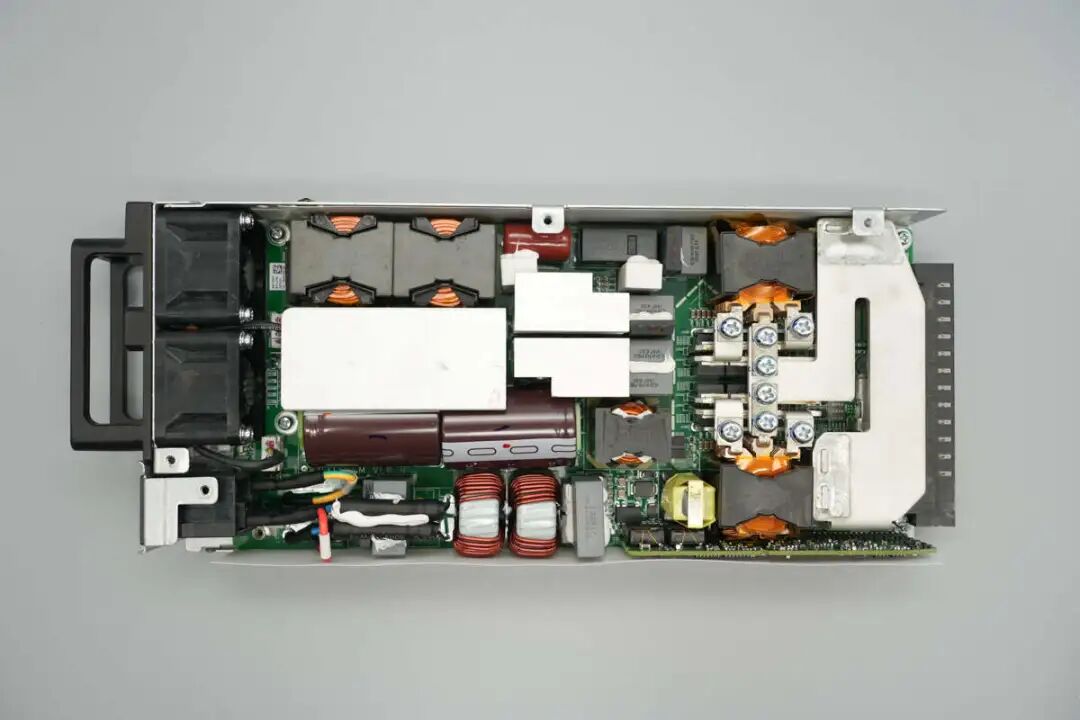

PCBA模块通过螺丝固定在壳体内部。
拧下固定螺丝，取出PCBA模块。
壳体内部设有白色麦拉片绝缘。
散热风扇来自尼得科，型号W40S12BUB5-07，规格为12V0.53A，中国制造。
输入导线通过焊接连接到PCBA模块。
PCBA模块正面一览，左侧下方为直流输入端，设有保险丝，安规X2电容，压敏电阻，共模电感。上方设有高压滤波电容，整流桥和PFC开关管，PFC整流管和PFC升压电感。右侧设有薄膜滤波电容，继电器，LLC开关管，谐振电容，谐振电感。
中间下方位置设有待机电源，右侧上下位置设有LLC变压器，中间位置设有同步整流管，变压器通过铜排连接同步整流管和滤波电容小板，右侧为输出插座，在右侧下方设有控制小板。
PCBA模块背面设有PFC控制器，驱动器，或门，运放等芯片，初次级之间通过虚线区分，并采用镂空设计。
PCBA模块侧面设有保险丝，安规X2电容和压敏电阻，共模电感和控制小板。
另一侧设有散热风扇插座，高压滤波电容，PFC开关管和PFC整流管，整流桥。
另一侧设有PFC升压电感，薄膜滤波电容，软启动继电器和LLC变压器，以及滤波电容小板。
输出端设有连接插座和汇流铜排。
焊接拆下PCBA模块的小板和功率管等器件，继续进行拆解。
输入端保险丝外套热缩管绝缘。

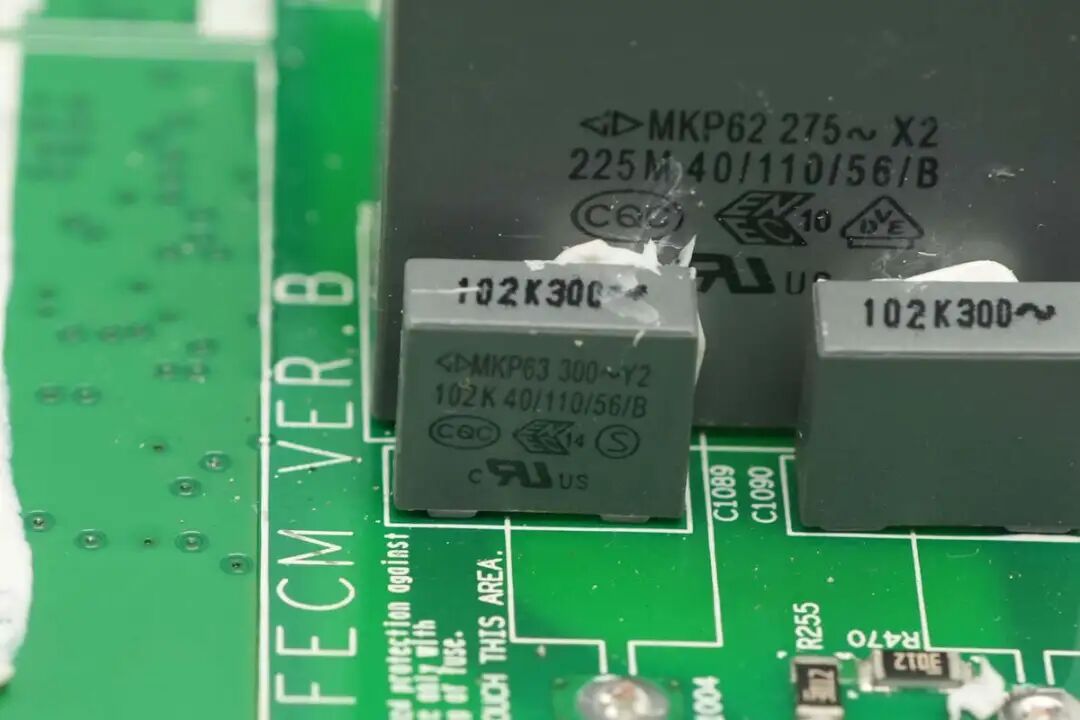

薄膜Y电容来自厦门法拉电子，规格为0.001μF。
安规X2电容来自厦门法拉电子，规格为2.2μF。

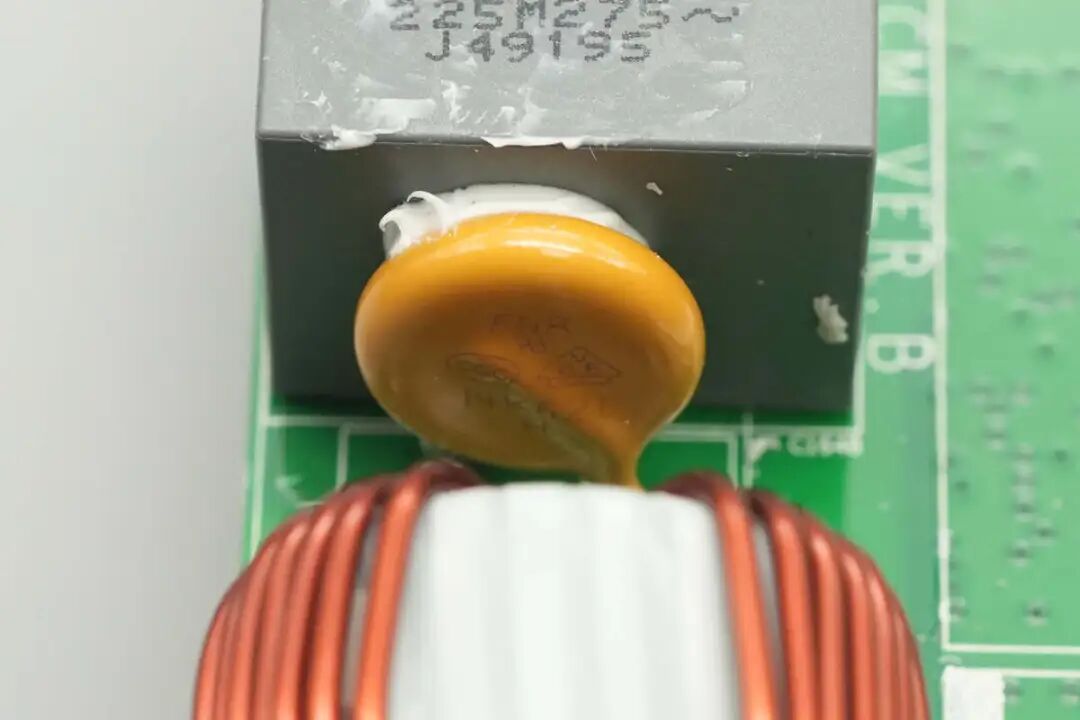

压敏电阻来自风华，型号FNR14K621，用于吸收过压浪涌。

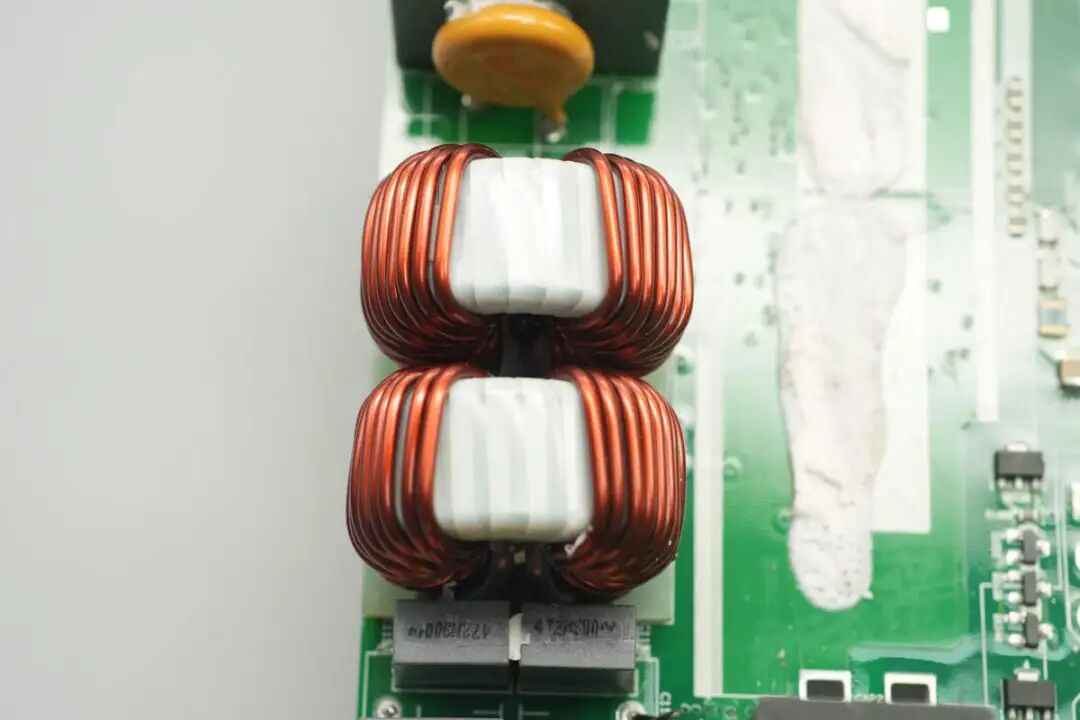

共模电感采用漆包线绕制。
另一颗安规X2电容规格为1.5μF。
下方设有4颗薄膜Y电容。
散热片固定整流桥，PFC开关管。整流桥来自乐山无线电，型号D25SB80，规格为800V 25A，采用D5封装。
散热片背面设有同型号的整流桥和PFC整流管。
薄膜滤波电容来自厦门法拉电子，规格为2.2μF630V。
软启动继电器来自欧姆龙，型号G2RL-14-E-CF，内置一组转换触点，触点容量为16A，线圈电压为12V。

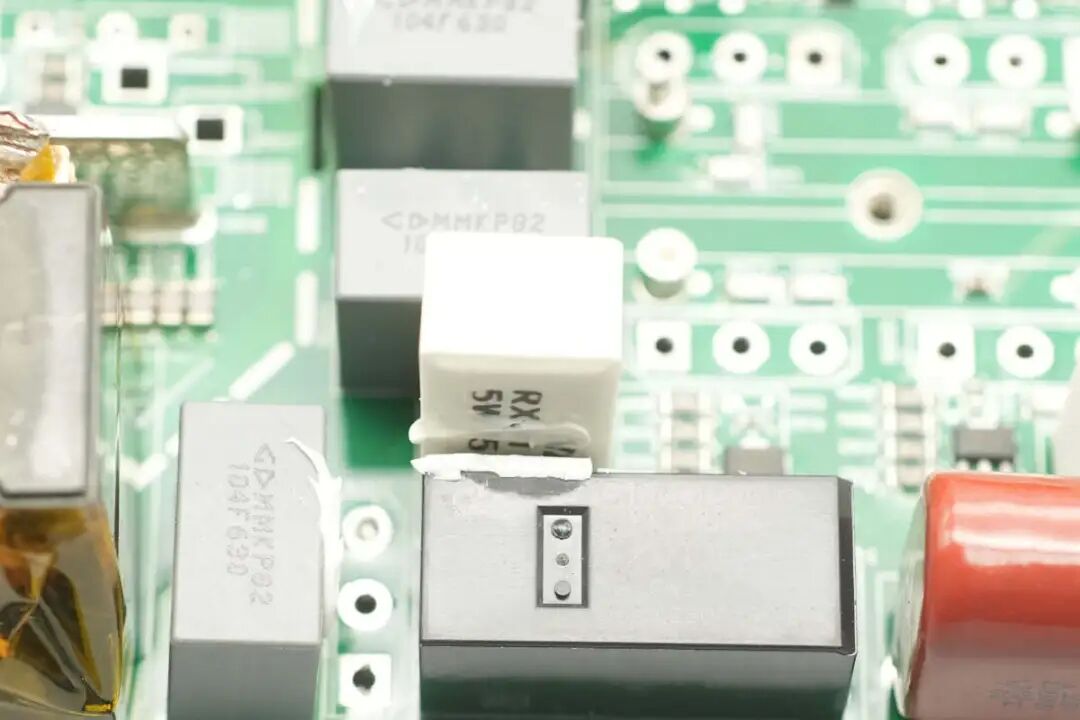

软启动电阻来自永星电子，为RX911型线绕电阻器，规格为5W75Ω。
另一颗软启动电阻特写。
PFC控制器来自德州仪器，型号TMS320F28022，芯片内置C2000 32位MCU，主频为50MHz，内置32KB FLASH和12KB SRAM。芯片具备UART接口，SPI接口和I2C接口，采用LQFP48封装。
或门来自安世半导体，型号74LVC32APW，为四通道双输入正或门，采用TSSOP14封装。
运放来自德州仪器，丝印2272I，型号TLC2272，为双通道低噪声轨至轨运算放大器，用于电压采样，采用SOIC8封装。
电压比较器来自意法半导体，丝印K520，型号TS3021ILT，为轨对轨输入的高速电压比较器，支持1.8-5V供电，采用SOT23-5封装。
电压比较器来自德州仪器，型号LM2903，为通用双路电压比较器，采用SOIC8封装。
驱动器来自德州仪器，型号UCC27524，是一颗具有负输入电压能力的双通道5V高速低侧栅极驱动器，采用HVSSOP8封装。
PFC开关管来自英飞凌，丝印47N60CFD，型号SPW47N60CFD，NMOS，耐压600V，导阻83mΩ，采用TO247封装。
另一颗PFC开关管型号相同。

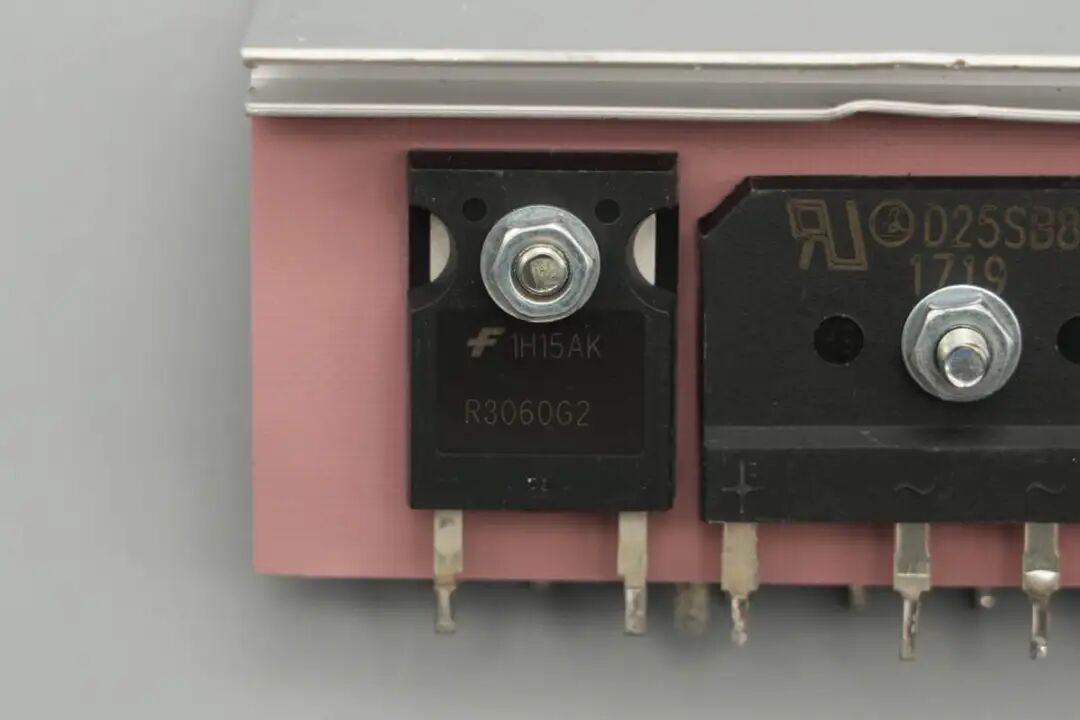

PFC整流管来自安森美，型号ISL9R3060G2，为快恢复二极管，规格为30A 600V，采用TO-247-2封装。
另一颗PFC整流管型号相同。
PFC升压电感采用利兹线绕制。
贴片电流互感器用于检测PFC开关管电流。
另一颗电流互感器特写。
整流桥来自乐山无线电，型号为GBU15K，规格为800V 15A，采用GBU封装。
高压滤波电容来自贵弥功，规格为450V470μF。
控制板外侧设有LLC控制器，运放，存储器，反相器和与门芯片。
控制板内侧设有隔离变压器和缓冲器。
LLC控制芯片来自德州仪器，丝印TMS320 980 SPC032PAGT，用于全桥LLC控制和同步整流控制，采用LQFP64封装。
控制器外置时钟晶振特写。
稳压芯片来自安森美，丝印1733V，型号NCV1117ST33，支持20V输入电压，输出电压为3.3V，输出电流1A，采用SOT-223封装。
两颗存储器来自微芯科技，型号24LC64，容量为8KB，支持2.5-5.5V工作电压范围，采用SOIC8封装。
三颗运放来自德州仪器，丝印2272AI，型号TLC2272A，为双通道低噪声轨至轨运算放大器，采用SOIC8封装。
驱动器来自亚德诺半导体，丝印78，型号ADP3654，是一颗高速双通道4A驱动器，采用兼容工业标准的引脚排列，具备大电流驱动能力，采用MSOP8EP封装，用于驱动隔离变压器。
反相器芯片来自德州仪器，丝印AHC14，型号SN74AHC14，是一颗6通道反相器，采用SOIC14封装。
与门芯片来自德州仪器，丝印LVC08A，型号SN74LVC08A，是一颗四通道2输入与门，采用SOIC14封装。
另一颗与门芯片型号相同。

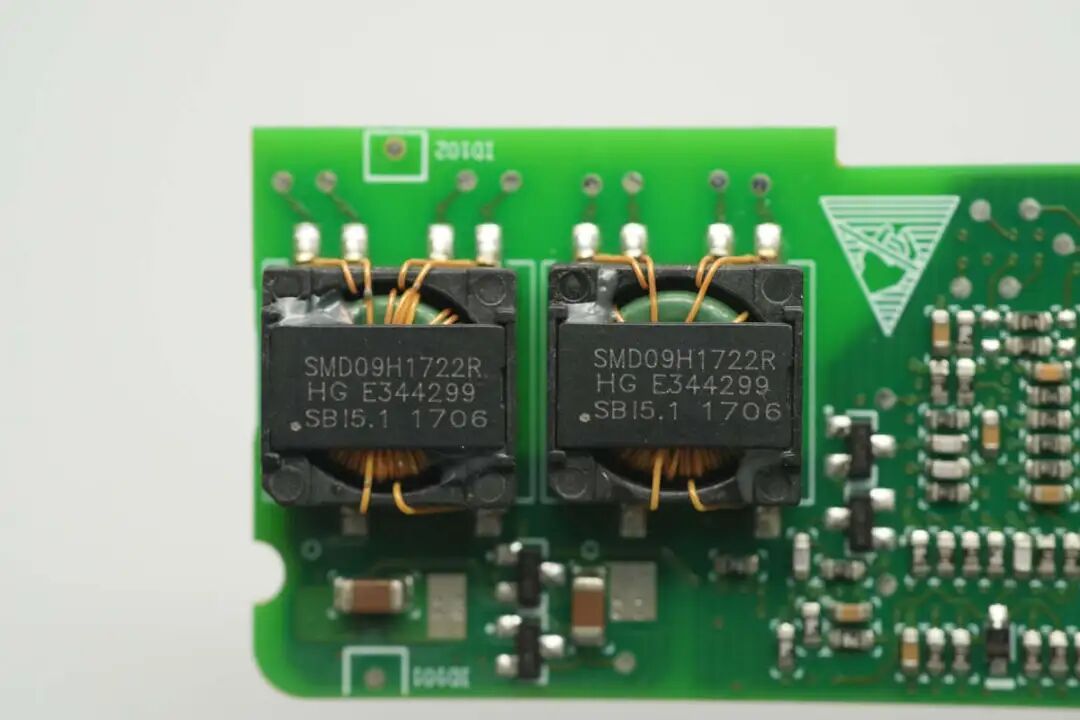

两颗隔离变压器用于驱动全桥LLC开关管。
缓冲器来自恩智浦，丝印9511A，型号PCA9511ADP，是一颗支持热插拔的I2C和SMBus总线缓冲器，采用TSSOP8封装。
LLC开关管设有散热片，来自英飞凌，型号SPW47N60CFD，与PFC开关管型号相同。
谐振电容来自厦门法拉，规格为0.1μF630V。
共设有四颗谐振电容。
两颗二极管来自微芯科技，型号APT30DQ60BHBG，为超快软恢复二极管，规格为600V 30A，内部为两颗二极管串联，采用TO247封装。
谐振电感采用利兹线绕制。
变压器初级采用绝缘线绕制，次级采用铜片焊接连接。
另一个变压器也是同样的设计。
同步整流管焊接在铜排上，铜排通过螺丝连接到变压器。

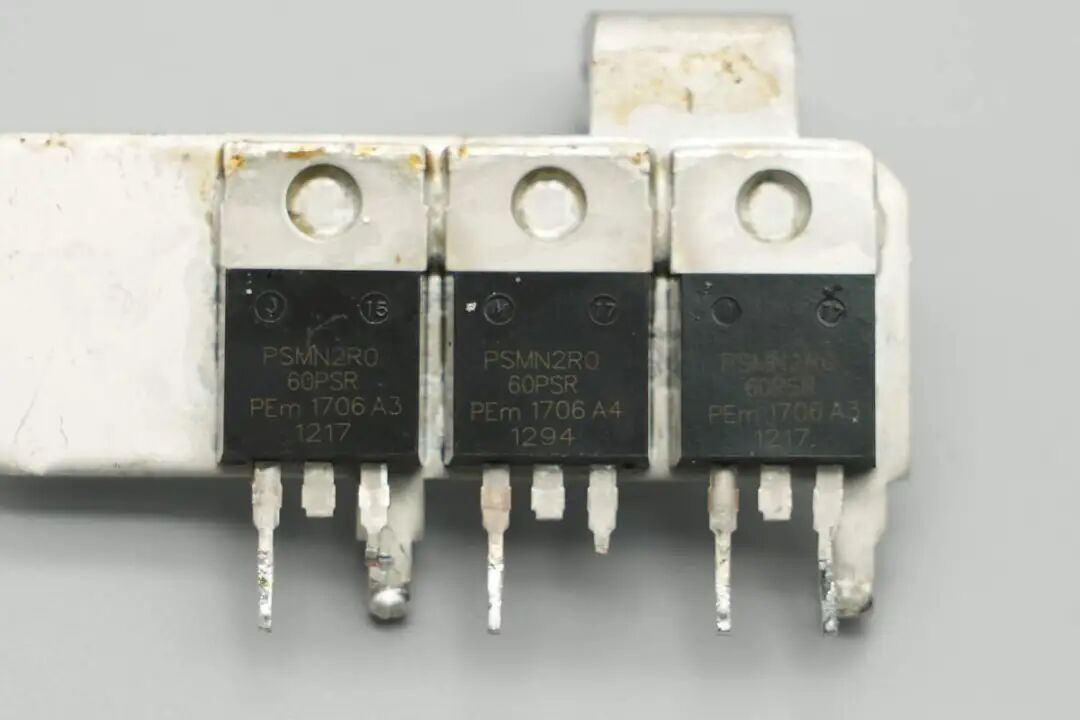

同步整流管来自安世半导体，型号PSMN2R0-60PSR，NMOS，耐压60V，导阻2.2mΩ，采用TO-220封装。
驱动同步整流管的驱动器来自亚德诺半导体，型号ADP3654。
另一侧也设有两颗同型号的驱动器。

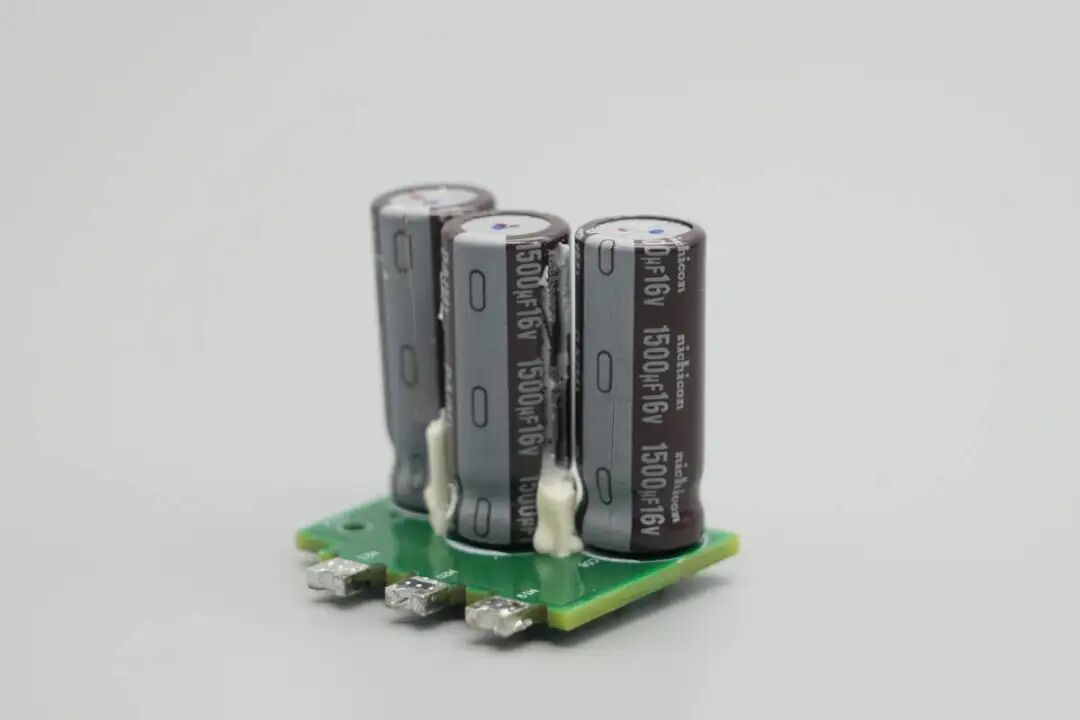

滤波电容来自尼吉康，规格为1500μF16V。
滤波电容焊接在垂直小板上，并打胶加固。

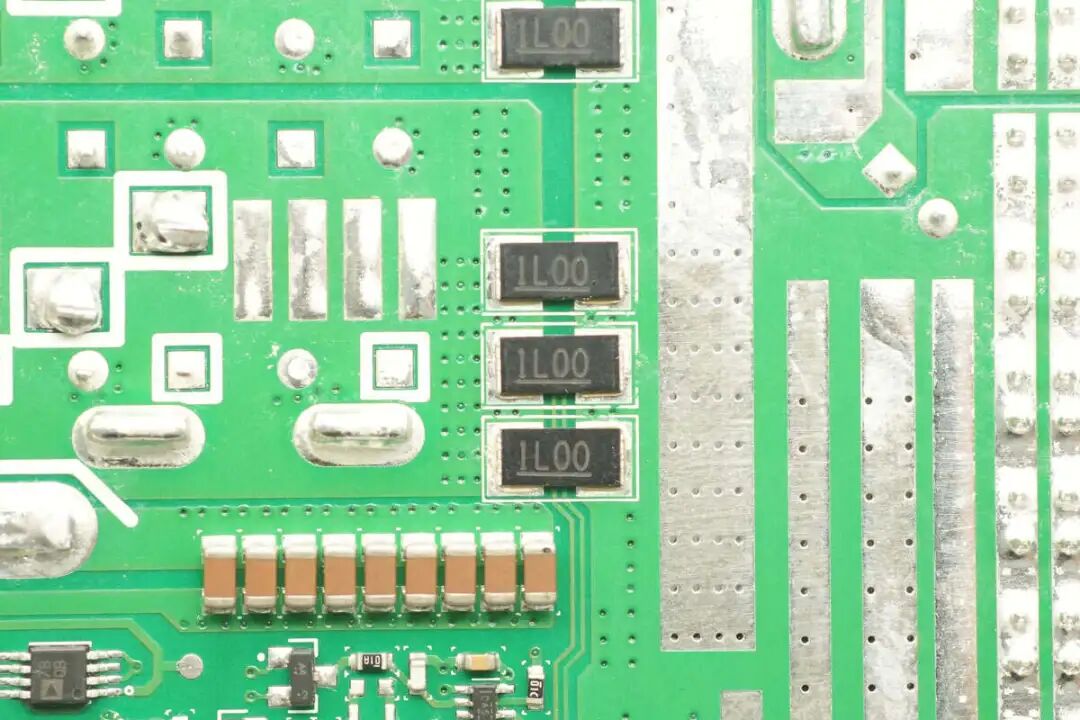

1mΩ取样电阻用于检测电源输出电流。
另一组1mΩ取样电阻特写。
另一面还设有6颗同规格的取样电阻。
电压比较器来自意法半导体，型号TS3021ILT。
另一颗电压比较器型号相同。
输出控制管来自安世半导体，丝印1C030L，型号PSMN1R0-30YLC，NMOS，耐压30V，导阻1.15mΩ，采用LFPAK56封装。
理想二极管控制器来自德州仪器，丝印SZJB，型号LM5050-2，是一颗高侧控制器，支持6-75V工作电压，瞬态耐压100V，采用SOT23-6封装。
滤波电容来自贵弥功，规格为180μF16V。
隔离光耦来自亿光，型号EL1018。
两颗反馈光耦型号相同。
光宝LTV-217光耦特写。
稳压芯片来自安森美，型号NCV1117ST33。
运放来自德州仪器，型号TLC2272A。
辅助电源芯片来自英飞凌，型号ICE3AR2280JZ，芯片内部集成800V耐压开关管，启动单元和固定频率反激控制器，具备增强有源突发模式，集成全面的保护功能，支持24W应用，采用DIP-7封装。
TVS二极管来自威世，丝印170A，型号P6SMB170A，工作电压为145V，采用SMB封装。
变压器严密缠绕胶带绝缘。
超快恢复二极管来自威世，丝印MD，型号MURS120-M3，规格为200V1A，采用SMC封装。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上华为3000W直流服务器电源模块的核心器件清单，方便大家查阅。
华为这款服务器电源模块型号为PHD3000S12-CE，输出功率为3000W，支持380V直流输入，支持260-400V输入电压范围，电源额定输出电压为12V，输出电流244A。电源输入端设有专用连接器用于直流输入，输出端设有PCB金手指，连接到服务器供电。电源内部设有散热风扇，从输出端吸入空气，从输入端吹出散热。
充电头网通过拆解了解到，华为这款服务器电源内部采用多块小板焊接组成，充分利用空间。电源采用PFC+LLC架构，PFC级采用德州仪器TMS320F28022控制器搭配UCC27524驱动器，使用英飞凌SPW47N60CFD PFC开关管和安森美ISL9R3060G2 PFC整流管。
LLC级采用德州仪器SPC032PAGT控制器，搭配使用亚德诺半导体ADP3654驱动器和隔离变压器，用于LLC开关管驱动。LLC开关管使用英飞凌SPW47N60CFD。同步整流管也使用APD3654驱动，使用安世半导体PSMN2R0-60PSR进行同步整流。辅助电源芯片采用英飞凌ICE3AR2280JZ。电源内部电容均为日系品牌，做工用料扎实可靠。
