半导体制造最新消息：随着PC、服务器以及手机快充、笔电适配器功率需求不断攀升，其对效率与散热的要求也愈发严苛。在大功率电源设计中，低导阻、高可靠性的MOSFET是决定整流效率与整体散热性能的关键之一。
充电头网通过对多款大功率电源的深度拆解发现，安世半导体旗下多型号低压MOS被广泛应用于同步整流电路中，并凭借优异的导通性能与散热特性，安世低压MOS在服务器电源、工业电源、适配器等领域持续获得头部厂商采用。

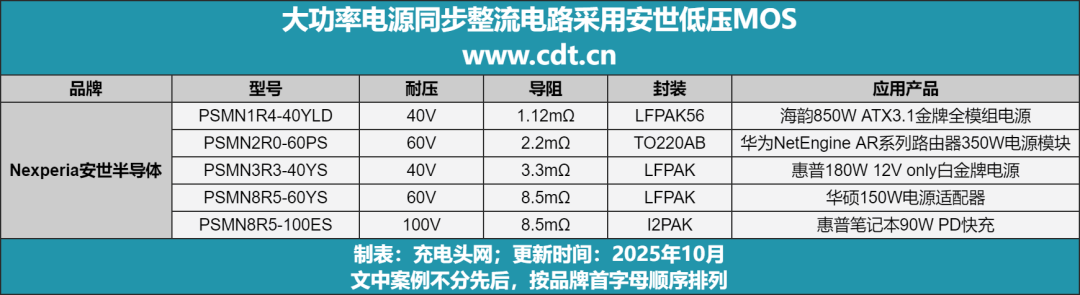

大功率电源同步整流电路采用安世低压MOS
安世半导体旗下多款低压MOS获大功率电源同步整流电路应用，耐压覆盖40~100V，导阻覆盖1.12~8.5mΩ，年出货量可观，下文为您详细介绍。
Nexperia安世半导体
安世半导体丝印1D440L的器件型号为PSMN1R4-40YLD，NMOS，耐压40V，导阻1.12m采用耐175°C高温的LFPAK56封装，专为高性能功率开关应用而设计并通过认证，适合同步整流、DC-DC电路、服务器电源、电机控制等场景应用。
通过拆解了解到，安世半导体这款低压NMOS获海韵850W ATX3.1金牌全模组电源采用。
Nexperia安世半导体
安世半导体PSMN2R0-60PS是一颗NMOS，耐压60V，导阻2.2mΩ，采用TO-220AB封装，认证工作温度达175C，该器件专为工业、通信及家用设备等广泛领域的应用而设计。该器件适合DC-DC电路、负载开关、电机控制、服务器电源等场景应用。
通过拆解了解到，安世半导体这款低压NMOS获华为NetEngine AR系列路由器350W电源模块采用。
Nexperia安世半导体PSMN3R3-40YS
安世半导体丝印3R340的型号为PSMN3R3-40YS，耐压40V，导阻3.3mΩ，是一颗NMOS，采用LFPAK封装，通过175°C认证。该产品可广泛用于工业、通信及家用设备而设计。该器件可在DC-DC转换、锂电保护、负载开关、电机控制、服务器电源等场景应用。
通过拆解了解到，安世半导体这款低压NMOS获惠普180W 12V only白金牌电源采用。
Nexperia安世半导体PSMN8R5-60YS
安世半导体PSMN8R5-60YS是一颗NMOS，采用LFPAK封装，60V耐压，导阻8.5m，认证工作温度达175℃。该产品经设计和认证，适用于各类工业、通信及家用设备。适合DC-DC、锂电保护、负载开关、电机驱动、服务器电源等场景应用。
通过拆解了解到，安世半导体这款低压NMOS获华硕150W电源适配器采用。
Nexperia安世半导体
安世半导体PSMN8R5-100ES是一颗100V 8.5m的NMOS，这款NMOS采用I2PAK封装，工作温度认证达175°C。该产品适用于各种工业设备、通信设备及家用电器领域。该器件适合AC-DC电源设备、电机控制、服务器电源、同步整流等场景应用。
通过拆解了解到，安世半导体这款低压NMOS获惠普笔记本90W PD快充采用。
总结
安世半导体低压MOS凭借优异的性能、宽耐压覆盖以及出色的热稳定性，已成为众多品牌在同步整流电路中的所选方案。从PC电源、电源模块到高功率PD快充，安世产品以半导体高效率、低损耗和高可靠性为电源系统提供保障。未来，随着电源功率密度与系统效率持续提升，安世半导体在高性能MOS领域的技术积累与产品布局将继续助力电源行业实现更高效、更紧凑、更可靠的设计目标。
