前言
倍仕达推出了一款65W氮化镓快充K39，产品不仅采用了先进的氮化镓电源方案，还配置时下主流2C1A接口以及带数显功率设计，可显示多设备充电时的总输出功率，快充状态一眼掌握，性能满足主流需求同时更加实用。
值得一提的是，产品两个USB-C接口分别支持65W和20W PD快充同时，USB-C1口还升级对最新PD3.2快充标准支持，并具备9-15V3A、15-20V3.25A两组AVS电压档位，可以更好适配苹果MacBook、iPad以及iPhone 17系列新机等设备。
此外接口还兼容UFCS、QC、PPS、SCP等主流快充协议，还能广泛适配华为、小米、vivo等大品牌的设备。而三个接口从性能、兼容性到多口组合输出策略，仅需使用天德钰JD6628A一颗协议芯片即可完成设计。下面充电头网就对这款充电器进行详细拆解。
此前充电头网还拆解过、、、、等产品，欢迎查阅。
倍仕达65W氮化镓充电器外观
倍仕达65W氮化镓数显充电器采用经典直板造型设计，主体外壳表面磨砂抗指纹，整体设计风格简约。
输入端外壳上印有产品参数
型号：K39
输入：110-240V~50/60Hz 1.5A Max
输出：
USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max
USB-C2：5V3A、9V2.22A、12V1.67A
USB-A：5V3A、9V2A、12V1.5A
USB-C1+USB-C2：45W+20W
USB-C1+USB-A：45W+18W
USB-C2+USB-A：5V3A
USB-C1+USB-C2+USB-A：45W+15W
制造商：深圳市倍仕达电子有限公司
产品通过了FCC认证。
充电器配备可折叠美规插脚。
输出端配备2C1A接口以及数显屏，数显屏可实时显示总输出功率，让用户可以快速直观了解多设备同时充电时的快充状态。
实测充电器机身长度为59.7mm。
宽度为51.93mm。
厚度为29.87mm。
和苹果67W充电器放在一起对比，体积优势明显。
产品拿在手上的大小直观感受。
另外测得充电器重量约为126g。
使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3+、FCP、SCP、AFC、PD3.2、DCP、Apple 2.4A充电协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及9-15V3A、15-20V3.25A两组SPR AVS电压档位。
测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A、11-21V3A三组电压档位。
测得USB-C2口支持UFCS、QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C2口具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及5-11V2A一组PPS电压档位。
测得UFCS融合快充具备3.4-5.5V3A、5.5-11V2A两组电压档位。
最后测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
使用充电器USB-C1口给苹果iPhone 17 Pro手机充电，测得充电功率约为30.32W。
此时数显屏显示输出功率约为31W。
倍仕达65W氮化镓充电器拆解
将充电器输入端外壳打开，插脚使用白色塑料板以及螺丝进行固定，通过导线与PCBA模块锡焊实现通电。
将PCBA模块取出，测得模块长度为55.1mm。
宽度为47.88mm。
厚度为24.88mm。
PCBA模块顶部以及两侧覆盖一体式散热片，接近输出端小板部分粘贴胶带。
模块底部也覆盖散热片，并且使用胶带完全包裹。
将两块散热片拆下，内侧设有麦拉片、导热垫辅助隔离绝缘和传递热量。
将模块正面器件间的白胶清理掉，模块前后以及两侧均设有小板。

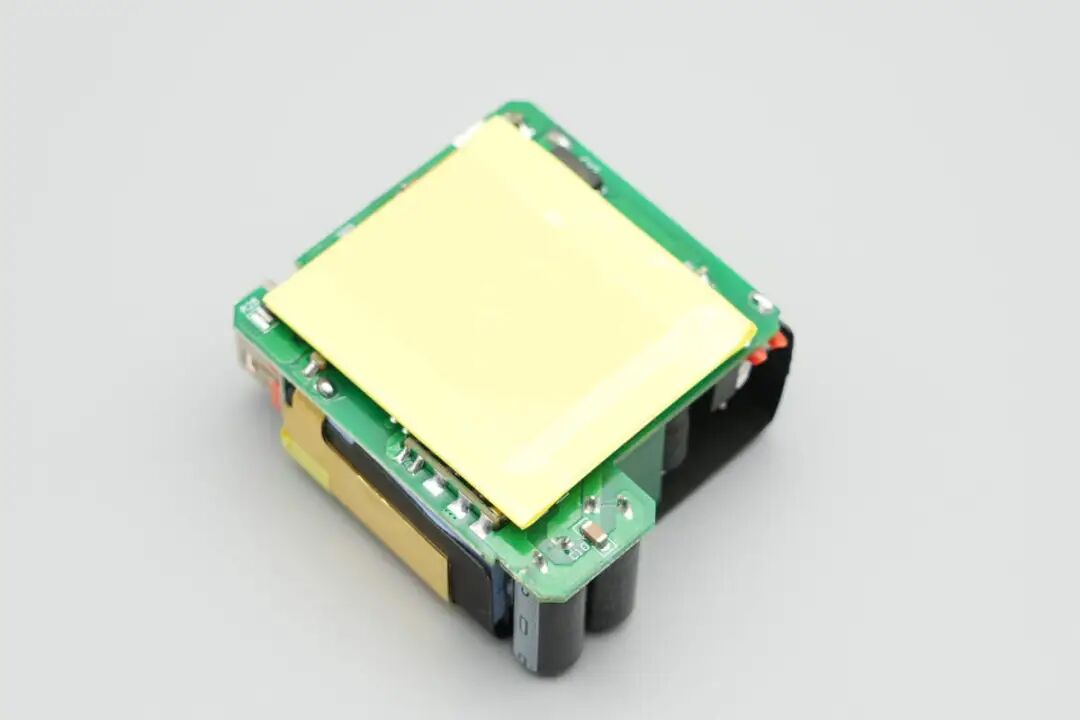

主板背面设有贴片Y电容以及同步整流控制器。
PCBA模块侧面一览，主板上焊接延时保险丝、NTC热敏电阻、整流桥以及蓝色Y电容，此外还设有一块输入小板。
将小板拆下，正面焊接安规X2电容以及共模电感。
延时保险丝规格为3.15A 250V。
NTC热敏电阻用于抑制上电浪涌电流。
安规X2电容特写，容量0.22μF。
共模电感用于滤除EMI干扰。
整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。
模块前端焊接一块小板用于隔离电容和变压器，小板前端以及左侧共布局四颗高压滤波电解电容，此外还有一颗工字电感。

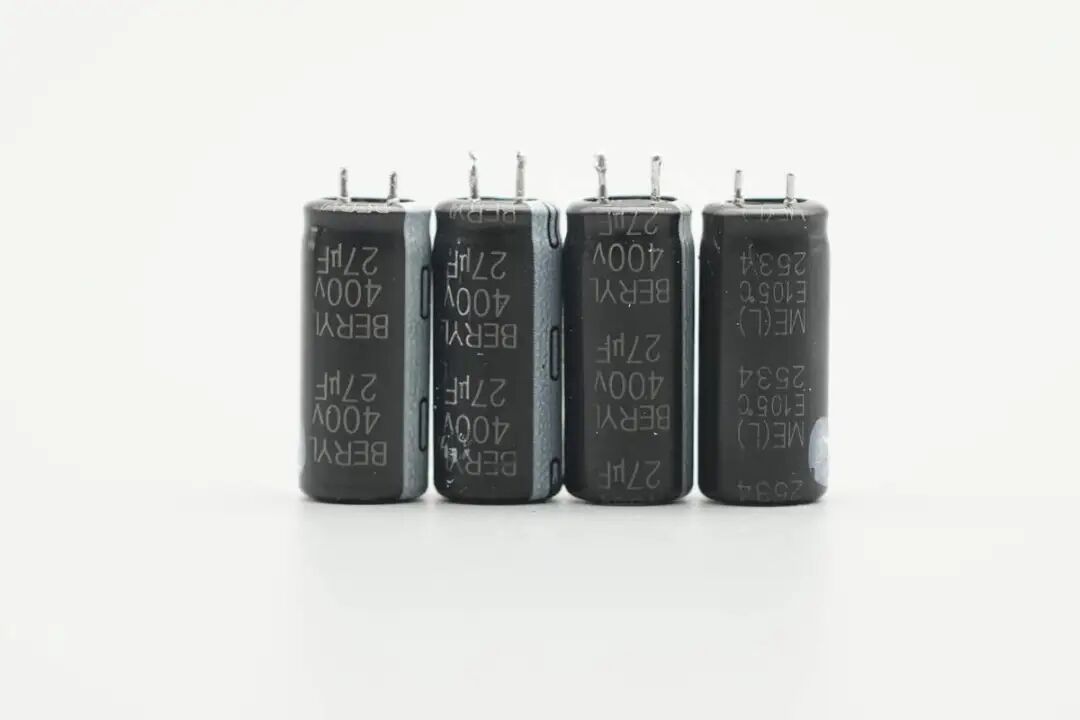

四颗高压滤波电解电容均来自绿宝石，规格也都是400V27μF。
工字电感外套热缩管绝缘保护。
模块另一侧焊接变压器、主控芯片供电电容以及一块小板。
将小板拆下，板子正面设有光耦，对应电源主控芯片处露铜加锡以及过孔处理来增强散热。

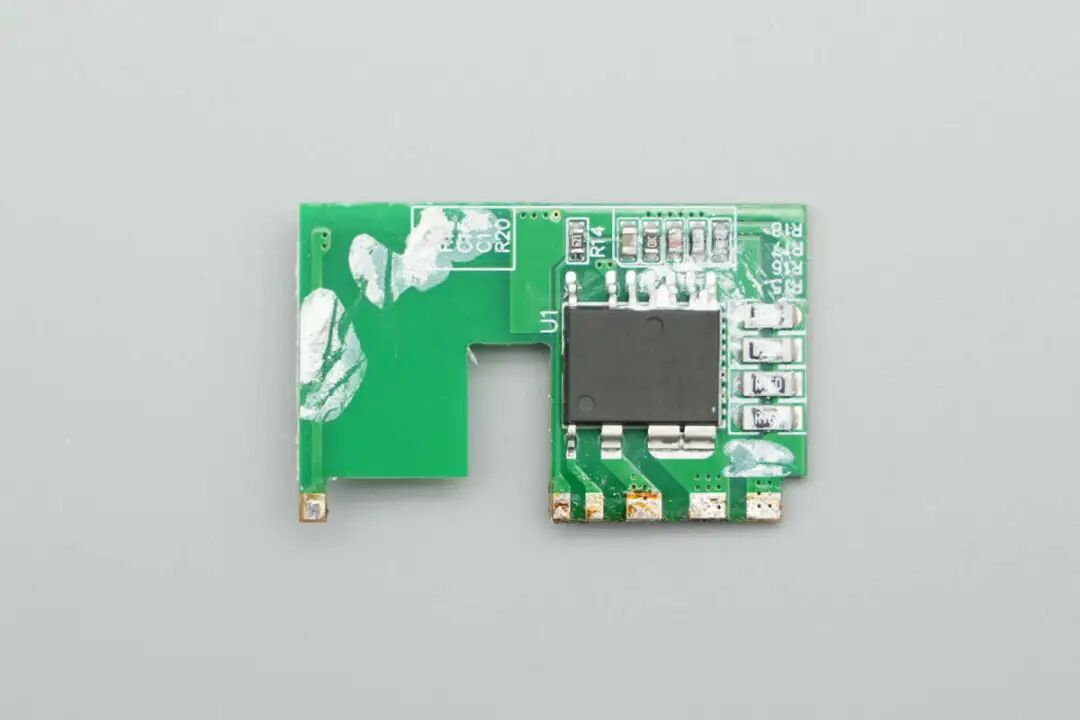

小板另一面设有电源主控芯片。
开关电源主控芯片来自必易微，型号KP2208X，这是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。
KP2208X的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。芯片采用ESOP-10W封装，满足20W~120W的应用需求。
KP2208X集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护 (VDD OVP)、输入欠压保护(BOP)、输出过压保护(OVP)、逐周期电流限制(OCP)、异常过流保护(AOCP)、过载保护(OLP)、输出过流保护(SOCP)、内置过热保护(OTP)、前沿消隐(LEB)、CS管脚开路保护等。
主控芯片供电电容来自丰宾，规格为50V10μF。
变压器特写。
亿光EL 1018光耦特写，用于输出电压反馈。
贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。
充电头网了解到，特锐祥贴片Y电容除了被、、、、等数十款大功率充电器使用外，也可应用于、、等品牌20W迷你快充上，。
另一颗蓝色Y电容来自STE松田电子。
输出端一览，USB接口和数显屏分别焊接在两块独立小板上，主板上设有两颗固态滤波电容。
将USB接口母座小板拆下，板子正面设有协议芯片、输出滤波固态电容以及VBUS开关管。
背面设有同步降压转换器、VBUS开关管以及降压电感。
丝印M60同步整流控制器来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位Flyback拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。
KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns开通和关断延时，Gate驱动钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。
充电头网拆解了解到，必易微KP4060此前还被、、、等产品采用，产品性能质量获得市场认可。
同步整流管采用硅动力SP05N10SRL，NMOS管，耐压100V，导阻5mΩ，采用PDFN5*6封装。
输出滤波固态电容来自绿宝石，规格为25V680μF。
另一颗也是来自绿宝石，规格为25V220μF。
协议芯片来自天德钰，型号JD6628A，这是一款高度集成的快充协议芯片，完整支持USB PD3.2并覆盖SPR 5–21V、EPR 15–28V区间，同时具备PPS与AVS调压能力，能够以更细颗粒的电压/功率协商适配从手机到高功率平板、轻薄本等多类终端。
JD6628A还支持UFCS、华为SCP/FCP、QC2.0/3.0/3+/4.0/5.0、联发科PE+ 1.1/2.0以及Apple 2.4A/BC1.2等主流快充协议，一颗芯片即可覆盖当下市场主流的有线快充场景，有效减少方案分裂带来的适配风险与维护成本。
在电源控制与环路设计上，JD6628A内置电压环/电流环运放与精密基准，原生支持CC/CV调节，并提供电缆压降补偿与VBUS/VCONN快速放电；并且内部提供两套独立的电源供应，支持双端口全协议充电，芯片内部集成双路放大器，各自配备用于电压环路和电流环路调节的参考电压，分别用于恒压和恒流控制。JD6628A还具有VBUS、VBUSC和VCONN总线的多级放电功能，对于VBUS和VBUSC，用户可以选择三种放电电阻（200Ω、400Ω和10KΩ），集成100mW Vconn供电。
JD6628A原生支持2C或2C1A结构，并支持MPC总线以与同类芯片共享功率预算、进行端口间功率分配，更加容易进行智能功率分配，让产品快充体验更加优秀。同时内置输出过压/过流/欠压保护、过温保护、输入过压/降压保护、D+/D-过压保护、CC过压保护等保护机制，采用TQFN4*4-32L和TQFN5*5-40L封装，适用于快充充电器，车充等应用。
天德钰JD6628A双USB-C接口典型设计线路图一览。
天德钰JD6628A 2C1A接口典型设计线路图一览。
同步降压转换器来自NDPSEMI芯潭微，型号NDP13401KC，这是一款高效、单片同步降压型DC/DC转换器，采用恒定频率的平均电流模式控制架构。该器件可提供高达4.0A的连续负载电流，并具备优异的线路和负载调节性能。其输入电压工作范围为4.6V至30V，可输出3.3V至25V的可调电压。采用SOP8封装。
降压电感特写。
降压输出滤波固态电容也是来自绿宝石，规格为25V220μF。
USB-C1口输出VBUS开关管来自YouCrystal优晶微，型号YC45N03ADE，NMOS管，耐压30V，导阻5.8mΩ，采用PDFN3*3封装。
USB-C2口输出VBUS开关管也是采用优晶微YC45N03ADE。
USB-A口输出VBUS开关管来自HCWSEMI恒成微，型号HC30P03Q，PMOS管，耐压-30V，导阻14.5mΩ，采用PDFN3.3*3.3封装。
数显屏小板背面设有单片机以及运算放大器。
单片机无丝印，信息不详。
运算放大器来自GTIC谷泰微，型号GT8341，该系列运算放大器具备低电压工作能力，支持轨到轨输入输出，并实现了优异的速度与功耗比——提供1MHz带宽及0.4V/μs的压摆率。
该系列运放具有单位增益稳定性与超低输入偏置电流特性，是传感器接口、有源滤波器和便携式设备的理想解决方案。器件可在-40°C至+125°C工业级温度范围内稳定工作，支持2.2V至5.5V单/双电源供电配置。
LED数显屏特写。
全部拆解一览，来张全家福。
充电头网拆解总结
最后附上倍仕达65W氮化镓数显充电器的核心器件清单，方便大家查阅。
倍仕达65W氮化镓数显充电器采用经典直板造型和黑色配色设计，2C1A三口配置的情况下，机身做得也比较小巧，三围仅59.5*52*29.5mm，重量仅有约125g，搭配可折叠插脚，整体便携性不错。此外还带数显功能设计，可随时查看总输出功率，进一步提升产品实用性。
得益于天德钰JD6628A快充方案的使用，三个接口均支持快充输出，并且实现对UFCS、FCP、SCP、AFC、QC、PPS以及最新PD3.2快充协议的支持，保证产品整体兼容性和性能，65W PD快充，63W UFCS快充以及45W+20W/18W双口同时快充策略，可以很好适配市面上各大品牌笔电、手机等设备的快充需求。
此外拆解了解到，充电器还采用了必易微KP2208X+KP4060合封氮化镓电源方案，加上多小板堆叠设计，很好控制了产品尺寸。并且使用知名品牌绿宝石的电解电容、固态电容进行滤波。模块打胶以及覆盖散热片，做工可靠。
